Предохранители и реле Mercedes-Benz A-Class (W168, 1997-2004)
Схемы относятся к указанным годам и вариантам Mercedes-Benz A-Class (W168, 1997-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz A-Class 1997-2004 гг.
Предохранитель прикуривателя (розетки) в Mercedes-Benz A-Class предохранитель №12 (прикуриватель, розетка 12В в багажнике) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне

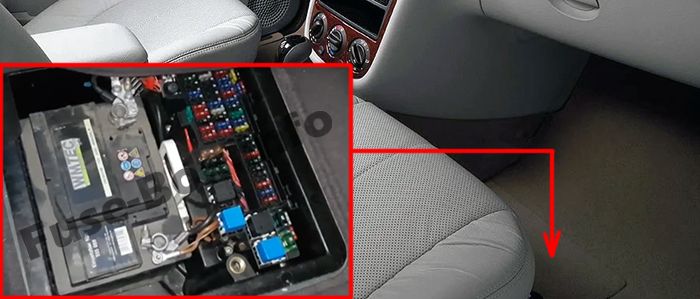

Расположение блока предохранителей
Блок предохранителей находится под полом рядом с пассажирским сиденьем (снимите панель пола, кожух и шумоизоляцию).

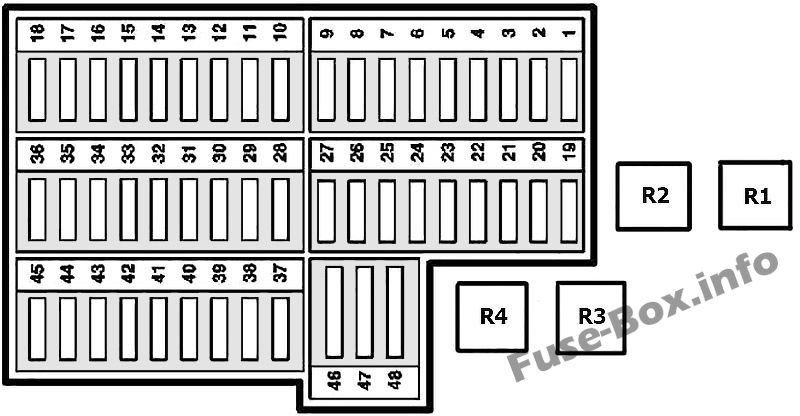

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Бензиновый двигатель: Блок управления, ISC (регулятор холостого хода), AGR-Ventil, лямбда-отопитель 1, лямбда-отопитель 2, диагностический разъем, круиз-контроль, реле впрыска вторичного воздуха, клапан впрыска вторичного воздуха, запорный клапан | 20 |
| 1 | Дизельный двигатель: модуль управления дизельным двигателем, привод перепускной заслонки, клапан переключения дроссельной заслонки, клапан давления рециркуляции отработавших газов, трехходовой датчик температуры каталитического нейтрализатора | 10 |
| 2 | Модуль управления бензиновым/дизельным двигателем, катушки зажигания, форсунки, модуль реле FP (катушка), электронный акселератор, реле блокировки стартера | 25 |
| 3 | Электровентилятор (охлаждение двигателя), Электровентилятор (охлаждение двигателя) с кондиционером | 30 40 |
| 4 | Модуль управления двигателем | 7.5 |
| 5 | Автоматическое сцепление | 40 |
| 6 | Модуль реле FP (бензин) | 30 |
| 7 | Световой модуль | 40 |
| 8 | Реле стартера | 30 |
| 9 | Мотор стеклоочистителя | 40 |
| 10 | Задний стеклоочиститель | 20 |
| 10 | Ламинированная крыша | 40 |
| 11 | Комбинированный переключатель (управление стеклоочистителями, мигалка фар, насос омывателя ветрового стекла (приведение в действие)), RNS (радионавигационная система) | 15 |
| 12 | Прикуриватель, Подсветка перчаточного ящика, Радио, CD-чейнджер, Розетка 12В в багажнике | 30 |
| 13 | Стеклоподъемник передний левый или стеклоподъемник с ограничителем усилия Передний правый стеклоподъемник | 30 7.5 30 |
| 14 | Комбинация приборов (функции времени), реле насоса стеклоочистителя/омывателя, мобильный телефон | 15 10 |
| 15 | Модуль управления подушками безопасности, датчик ACSR (автоматическое распознавание детского сиденья), датчик боковой подушки безопасности, датчик боковой подушки безопасности | 10 |
| 16 | Регулировка наружных зеркал заднего вида, Обогрев наружных зеркал заднего вида, Парктроник | 15 |
| 17 | Рог фанфар | 15 |
| 18 | Комбинация приборов, Транспондер и RFL (радиочастотная блокировка), Реле электроники двигателя, Реле вентилятора | 10 |
| 19 | Сцепка для прицепа | 25 |
| 20 | Сцепка для прицепа | 15 |
| 21 | Сцепка для прицепа | 15 |
| 22 | Звуковая система | 25 |
| 23 | Подсветка зеркала Make UP | 7.5 |
| 24 | Не назначен | |
| 25 | Не назначен | |
| 26 | Не назначен | |
| 27 | Не назначен | — |
| 28 | Комбинация приборов, последняя Комбинация приборов, последняя Модуль управления ограничителем избыточной силы (ограничитель избыточной силы) | 10 |
| 29 | Центральный замок, Блок распознавания установки сиденья | 15 |
| 30 | Транспондер DAS (система авторизации водителя) и RFL (радиочастотная блокировка), комбинация приборов | 7.5 |
| 31 | Обогрев заднего стекла | 25 |
| 32 | Портативный телефон, радио или RNS (радионавигационная система), CD-чейнджер, передний плафон, задний плафон | 15 |
| 33 | Стеклоподъемник передний левый, Стеклоподъемник передний правый | 30 |
| 34 | Усилитель отопителя/защита от замерзания (дизель) | 30 |
| 35 | Модуль управления ATA 2x световое реле, сирена | 10 |
| 36 | Передние сиденья с подогревом | 25 |
| 37 | Рычаг выбора программы VGS (полностью интегрированное управление коробкой передач), циркуляционный насос охлаждающей жидкости отопителя (дизель) | 10 |
| 38 | Модуль управления кондиционером (компрессор кондиционера), шаговый двигатель заслонки рециркуляции смешанного воздуха, вентилятор датчика салона, обогрев форсунки омывателя ветрового стекла | 10 |
| 39 | Световой модуль, лампа заднего хода, механическая коробка передач/автоматическое сцепление, лампа заднего хода VGS (полностью интегрированное управление коробкой передач) | 7.5 |
| 40 | Стоп-сигнал, левый, правый и центральный (тормозной сигнал ABS), датчик угла поворота рулевого колеса | 10 |
| 41 | Блок управления кондиционером, диагностический разъем | 10 |
| 42 | Стеклоподъемник задний левый, Стеклоподъемник задний правый | 30 |
| 43 | ESP (электронная программа стабилизации), выключатель тормоза, размыкающий контакт | 15 |
| 44 | Модуль управления VGS (полностью интегрированное управление коробкой передач) или автоматическое сцепление | 10 |
| 45 | Вентилятор салона или вентилятор салона кондиционера | 30 |
| 46 | Центральная защита предохранителями | 80 |
| 47 | Насос гидроусилителя руля | 60 |
| 48 | Дизельный двигатель: модуль управления предпусковым подогревом | 60 |
| 48 | Бензиновый двигатель: Впрыск вторичного воздуха (AIR) | 30 |
| Реле | ||
| R1 | Реле управления двигателем (EC) | |
| R2 | Реле топливного насоса | |
| R3 | Реле ESP/реле TCM | |
| R4 | Реле обогрева заднего стекла |

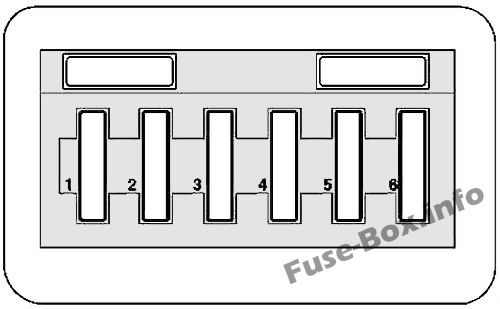

Предохранители управления освещением (на панели приборов)
Они расположены сбоку панели приборов со стороны водителя.
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Левый ближний свет | 7.5 |
| 2 | Правый ближний свет | 7.5 |
| 3 | Левый дальний свет Правый дальний свет Контрольная лампа дальнего света (комбинация приборов) | 15 |
| 4 | Левый габаритный фонарь Левый задний фонарь | 7.5 |
| 5 | Правый габаритный фонарь Правый задний фонарь Комбинация приборов 58K Освещение номерного знака | 15 |
| 6 | Левая/правая противотуманная фара Левая задняя противотуманная фара | 15 |

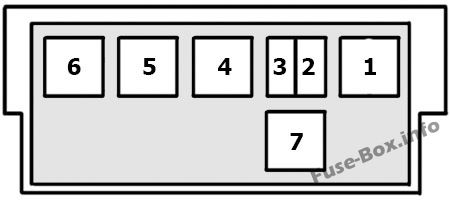

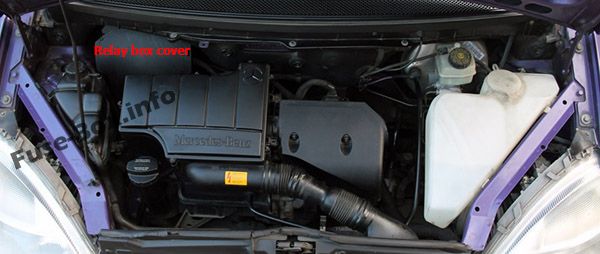

Блок реле моторного отсека
| № | Реле |
|---|---|
| 1 | Реле насоса омывателя лобового стекла |
| 2 | Реле звукового сигнала |
| 3 | Реле блокировки стоп-сигналов |
| 4 | Реле блокировки стартера |
| 5 | Реле электровентилятора системы охлаждения двигателя |
| 6 | Реле двигателя насоса ABS/ESP |
| 7 | Реле насоса впрыска вторичного воздуха (AIR) (бензин) |
