Предохранители и реле Mercedes-Benz A-Class (W169, 2005-2012)

Схемы относятся к указанным годам и вариантам Mercedes-Benz A-Class (W169, 2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.

Схема блока предохранителей: Mercedes-Benz A-Класс
(W169; 2005-2012)

Схема блока предохранителей: Mercedes-Benz A-Класс (W169; 2005-2012)

Предохранители прикуривателя (розетки) в Mercedes-Benz A-Class Это предохранители № 38 (передний прикуриватель) и № 52 (задний прикуриватель, внутренняя розетка) в блоке предохранителей в салоне.

Блок предохранителей в салоне

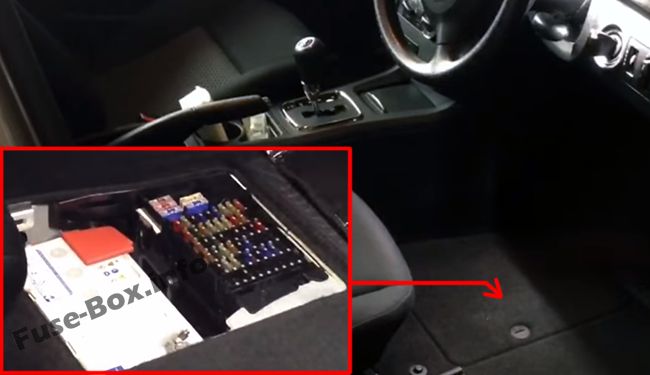

Расположение блока предохранителей

Блок предохранителей находится под полом рядом с пассажирским сиденьем (или рядом с сиденьем водителя на праворульных автомобилях).
Снимите панель пола, крышку и звукоизоляцию.Расположение блока предохранителей

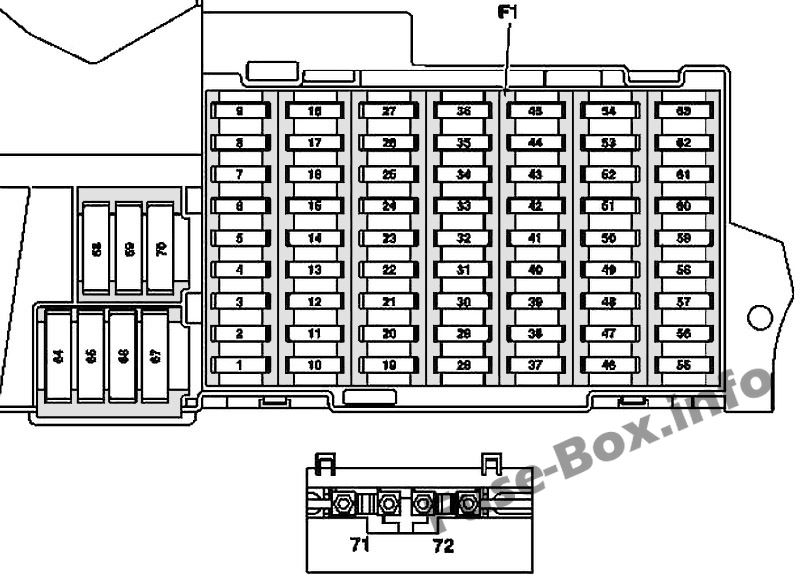

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
Слитная функцияAmp
1Выключатель стоп-сигналов10
1Действительно для кода (U62) Пакет освещения и обзора: Выключатель стоп-сигнала5
2Обогрев заднего стекла25
3Приборный щиток
Блок управления EIS [EZS]
7.5
4Блок управления EIS [EZS]
Блок управления электроблокировкой руля
15
5Действительно без кода (580) Автоматическая система кондиционирования воздуха и без кода (581) Автоматическая система кондиционирования воздуха Comfort: блок управления и управления HEAT

Действительно для кода (580) Автоматическая система кондиционирования воздуха: Блок управления и управления AAC [KLA]

Действительно для кода (581) комфортного автоматического кондиционирования воздуха: Блок управления и управления Comfort AAC [KLA]
7.5
6Левый рог фанфар
Правый рог фанфар
15
7Реле топливного насоса25
7Действительно для модели 169.090: Блок управления DC/DC преобразователя5
8Блок управления потолочной панелью управления25
9Блок управления ESP и BAS40
10Регулятор вентилятора/разъем жгута проводов салона40
11Действительно для двигателя 266: Реле цепи 87, двигатель30
11Действительно для двигателя 640: Реле цепи 87, двигатель40
12Модуль рулевой колонки
Многофункциональное рулевое колесо
5
13Блок управления левой передней дверью25
14Блок управления правой передней дверью25
15Блок управления ESP и BAS25
16Разъем канала передачи данных
Блок управления ПТС
10
17Поворотный переключатель света5
18Действительно для передачи 711, 716:
Выключатель резервной лампы

Действительно для модели 169.090:
Блок управления компрессором кондиционера
Блок управления энергомониторинга БКГН
Блок управления вакуумным насосом 1
Блок управления вакуумным насосом 2
7.5
19Микромеханический датчик скорости поворота AY pickup5
20Блок управления удерживающими системами7.5
21Реле стартера30
22Приборный щиток7.5
23Обогрев форсунки омывателя7.5
23Действительно для двигателя 640 с 1.9.08: Датчик запотевания топливного фильтра с нагревательным элементом20
24Блок управления электроусилителем руля (ES)7.5
25Выключатель стоп-сигналов
Блок управления ESP и BAS
7.5
26Действительно для коробки передач 722: Блок управления электронного модуля рычага селектора7.5
27Действительно для коробки передач 722: Блок управления CVT (бесступенчатая автоматическая коробка передач)10
28Поворотный переключатель света5
29Блок управления ЗУР30
30Цепь 87F реле25
31Блок управления центральным шлюзом (автомобили до 30.11.05)
Поворотный переключатель света
Датчик дневного света с автоматическим переключением света
Датчик дождя/света
5
32Действительно для двигателя 266: Блок управления ME-SFI [ME]
Действительно для модели 169.090: Блок управления энергосбережения
7.5
33Радио
Блок радио и навигации
Блок управления, индикации и управления COMAND (Япония)
15
34Блок управления левой задней дверью25
35Блок управления задней правой дверью25
36Точка разделения сотового телефона
Блок управления прицепом
7.5
36Блок управления прицепом
Блок управления ПТС
10
37Блок управления удерживающими системами
Датчик распознавания занятости сиденья переднего пассажира
Сиденье переднего пассажира занято и датчик распознавания детского сиденья
7.5
38Передний прикуриватель с подсветкой пепельницы25
39Мотор стеклоочистителя25
40Блок управления потолочной панелью управления7.5
40Мотор крыши25
41Мотор стеклоочистителя задней двери15
42Освещение перчаточного ящика с выключателем
Подсветка левого и правого косметических зеркал
Выключатель освещения пространства для ног (пакет для автошкол)
Переключатель контроля работы педали (пакет для автошкол)
Точка разделения питания VICS+ETC (Япония)
7.5
43Действительно для двигателя 266: соединительная втулка клеммы 87M1e15
43Действительно для двигателя 640: соединительная втулка клеммы 87M1e7.5
43Действительно для модели 169.090: Блок управления вакуумного насоса 120
44Действительно для двигателя 266: соединительная втулка клеммы 87M2e15
44Действительно для двигателя 640: соединительная втулка клеммы 87M2e20
45Действительно для двигателя 640: блок управления CDI
Действительно для модели 169.090: Блок управления вакуумным насосом 2
25
46Блок управления телефоном, (Япония)
Компенсатор электронной сети
Блок управления Universal Portable CTeL Interface (UPCI [UHI])
7.5
46Динамик басового модуля (Япония)25
46Усилитель для звуковой системы40
46Действительно для модели 169.090: Блок управления зарядкой5
47Блок управления телефоном, (Япония)
Блок управления Universal Portable CTEL Interface (UPCI [UHI])
Точка разделения сотового телефона
Блок управления системой голосового управления (VCS [SBS])
Действительно для модели 169.090: Зарядное устройство 1
7.5
48Блок управления ATA [EDW]/защиты от буксировки/защиты салона
Звуковой сигнал тревоги с дополнительным аккумулятором
Действительно для модели 169.090: Зарядное устройство 2
7.5
49Блок управления верхней панели управления
Подушка левого переднего сиденья с подогревом
Подушка спинки переднего левого сиденья с подогревом
Нагревательный элемент подушки правого переднего сиденья
Нагревательный элемент подушки спинки правого переднего сиденья
25
50CD-чейнджер
Блок управления мультимедийным интерфейсом
Цифровой ТВ-тюнер
Блок управления цифровым аудиовещанием
Точка разделения питания VICS+ETC (Япония)
7.5
50Действительно для государственных транспортных средств: световая полоса на крыше, соединительная муфта Circuit 3030
51Действительно для модели 169.090: Вентилятор охлаждения, Низкотемпературный насос охлаждающей жидкости10
52Точка разделения питания VICS+ETC (Япония) (автомобили до 31.5.06)
Действительно для модели 169.090: Блок управления электроприводом
5
52Запчасти (автомобили с 1.6.06)7.5
52Блок управления системой экстренного вызова (США) (автомобили до 31.5.06)7.5
53Задний прикуриватель с подсветкой пепельницы
Внутренняя розетка
30
54Усилитель для звуковой системы
Динамик басового модуля
25
54Действительно для модели 169.090: Блок управления электроприводом5
55Левый передний фонарь (Биксенон)
Блок правой передней фары (Биксенон)
7.5
55Левая передняя фара (Hi-xenon)10
56Запасной10
56Правая передняя фара (Hi-xenon)10
57Гнездо тягово-сцепного устройства (13-контактное) (автомобили с 1.6.05)15
57Блок управления аудиошлюзом (Япония) (автомобили до 31.5.05)25
57Блок управления СДАР
Блок управления системой экстренного вызова (США)
7.5
58Блок управления прицепом
Действительно для модели 169.090: Блок управления автомобильным шлюзом
25
59Блок управления прицепом (автомобили до 31.05.05)
Гнездо тягово-сцепного устройства (13-контактное) (автомобили с 1.6.05)
20
59Действительно для модели 169.090: Блок управления 1 системы управления аккумуляторной батареей5
60Блок разъемов сиденья водителя20
61Блок разъемов сиденья переднего пассажира20
62Реле цепи 15 (2) (SA: ксенон, сотовый телефон)25
63Запчасти (автомобили до 31.05.05)-
63Блок управления аудиошлюзом (Япония) (автомобили с 1.6.05)
Действительно для государственных транспортных средств: световая полоса на крыше
25
63Блок управления системой экстренного вызова (США) (автомобили с 1.6.05)
Блок управления СДАР
7.5
63Действительно для модели 169.090: Блок управления 2 системы управления аккумуляторной батареей5
64Действительно для двигателя 266: Реле воздушного насоса40
64Действительно для двигателя 640: жгут проводов двигателя/разъем в моторном отсеке, выходной каскад времени накаливания80
65Блок управления электроусилителем руля (ES)80
66Блок управления ЗУР60
67Цепь реле 15R (2) (SE)50
68Действительно для двигателя 266.920 и двигателя 266.940 с коробкой передач 722: AAC со встроенным блоком управления, дополнительный двигатель вентилятора50
68Действительно для двигателей 640.940, 640.941, 266.960, 266.980 и двигателей 266.920, 266.940 с (тягово-сцепным устройством): AAC со встроенным регулятором дополнительного двигателя вентилятора60
69Цепь реле 15R (1)50
70Реле цепи 15 (1)60
71Действительно для двигателя 640: усилитель отопителя PTC150
72Соединительная муфта контура 30
Многофункциональный блок управления спецавтомобилем (СВМУ [МСС]) (Такси)
60

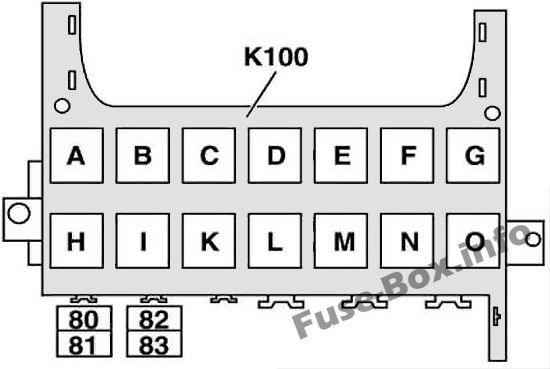

Панель реле (K100)

Панель реле (K100)

Панель реле (K100)

Панель реле (K100)
Слитная функцияAmp
80Зарезервировано для автомобилей специального назначения30
81Зарезервировано для автомобилей специального назначения30
82Зарезервировано для автомобилей специального назначения30
83Зарезервировано для автомобилей специального назначения30
Реле
AЦепь реле 15R (2) (SA)
BЦепь реле 15R (1)
CЭстафета фанфар
DРеле обогрева заднего стекла
EРеле 1/2 ступени стеклоочистителя
FРеле включения/выключения стеклоочистителя
GРеле цепи 15 (1)
HРезервное реле
IРеле воздушного насоса
KРеле топливного насоса
LРеле цепи двигателя 87
MРеле стартера
NЦепь 87F реле
OРеле цепи 15 (2) (SA: ксенон, сотовый телефон)
