Предохранители и реле Mercedes Benz A Class W177 2019-2022

Схемы относятся к указанным годам и вариантам Mercedes Benz A Class W177 2019-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассмотрен Mercedes-Benz A-Class четвёртого поколения (W177), выпускаемый с 2019 года. Здесь приведены схемы блоков предохранителей Mercedes-Benz A-Class (A160, A180, A200, A220, A250, A180d, A200d, A220d, A35 AMG, A45 AMG) 2019, 2020, 2021 и 2022 годов, сведения об их расположении в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz A-Class 2019–2022

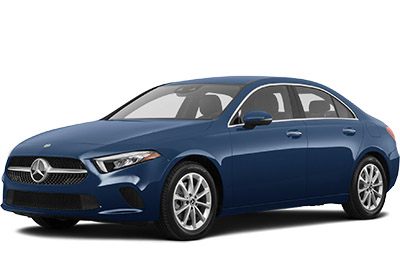

Mercedes-Benz A-Class W177 2019–2022 годов

Блок предохранителей в салоне

Расположение блока предохранителей

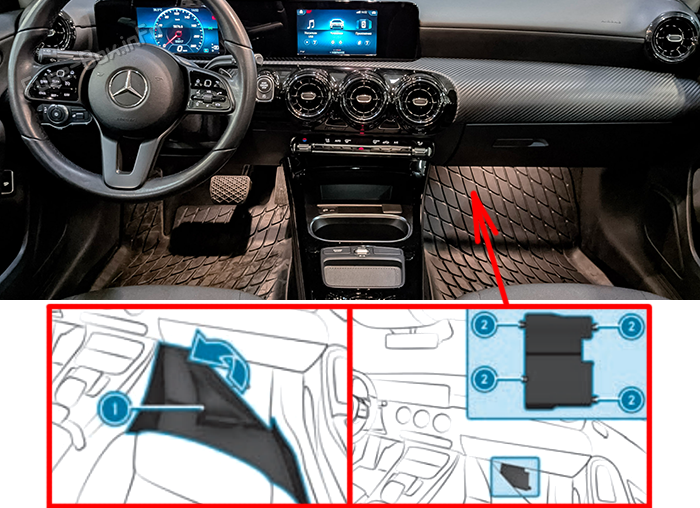

Отогните коврик (1) по направлению стрелки, затем выверните болты (2) и снимите крышку блока.Расположение предохранителей в салоне: Mercedes-Benz A-Class (W177; 2019-2022)



Схема блока предохранителей

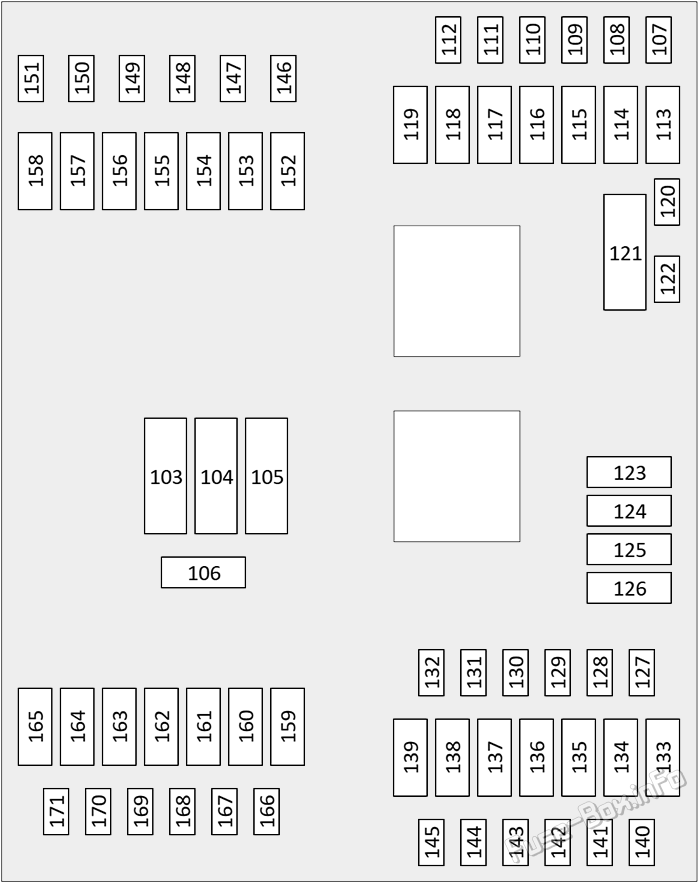

Схема блока предохранителей в салоне: Mercedes-Benz A-Class (W177; 2019-2022)

Назначение предохранителей в салоне
№Номинал, АНазначение
10340AСистема кондиционирования / отопитель
10430AАудиосистема
10540AЭлектрооборудование двигателя / система контроля выбросов
10630AПодъёмно-сдвижной люк
107Distronic / FCW
1085AСистема экстренного вызова, мультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
10915AДиагностика
1117.5AКомбинация приборов
1127.5AСистема подушек безопасности
11330AЗадний стеклоочиститель
114Регулировка амортизаторов
115Система подушек безопасности
1167.5AСиденье водителя, сиденье пассажира
117Центральная консоль или розетка 115/230 V
119Система подушек безопасности
12140AОбогрев заднего стекла
12310AРозетка питания / USB
12420AПередний прикуриватель / розетка
12510AРозетка питания / USB
12910AПротивоугонная сигнализация
1315AАудиосистема
1327.5AЭлектронная система зажигания
13515AЭлектрооборудование двигателя / система контроля выбросов
13630AСиденье водителя, сиденье пассажира
13830AСиденье водителя, сиденье пассажира
13920AПолный привод
14015AВерхняя панель управления
1427.5AПоворотный переключатель освещения
1437.5AПанель управления
1445AПанель управления, мультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
14510AМультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
1485AМультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
15225AКомбинация приборов, мультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
15430AФункции дверей
15630AФункции дверей, передние электрические стеклоподъёмники
15830AНаружное освещение, аварийная сигнализация / ECO
15925AТопливный насос
16010AБлокировка рулевой колонки
16130AФункции дверей
16215AСистема кондиционирования / отопитель
16330AФункции дверей, передние электрические стеклоподъёмники
16530AНаружное освещение, аварийная сигнализация / ECO
166Система кондиционирования / отопитель, считыватель карт DTC/DSRC (Япония)
1675AЦентральный замок
168Мультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
1697.5ADistronic / FCW, наружное освещение, аварийная сигнализация / ECO, мультимедийный блок, телефон, навигация, многофункциональное рулевое колесо, тягово-сцепное устройство, передние стеклоочистители, датчик дождя
17010AПередний прикуриватель / розетка, мультимедийный блок, телефон, навигация, многофункциональное рулевое колесо
1717.5AСистема Parktronic

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

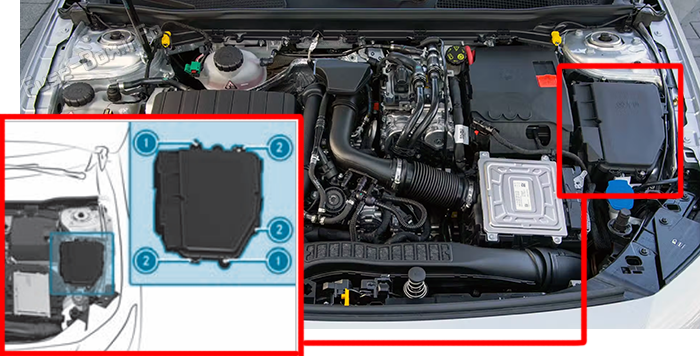

Выверните болты (1), нажмите на фиксаторы (2) и снимите крышку.Расположение предохранителей в моторном отсеке: Mercedes-Benz A-Class (W177; 2019-2022)

Схема блока предохранителей

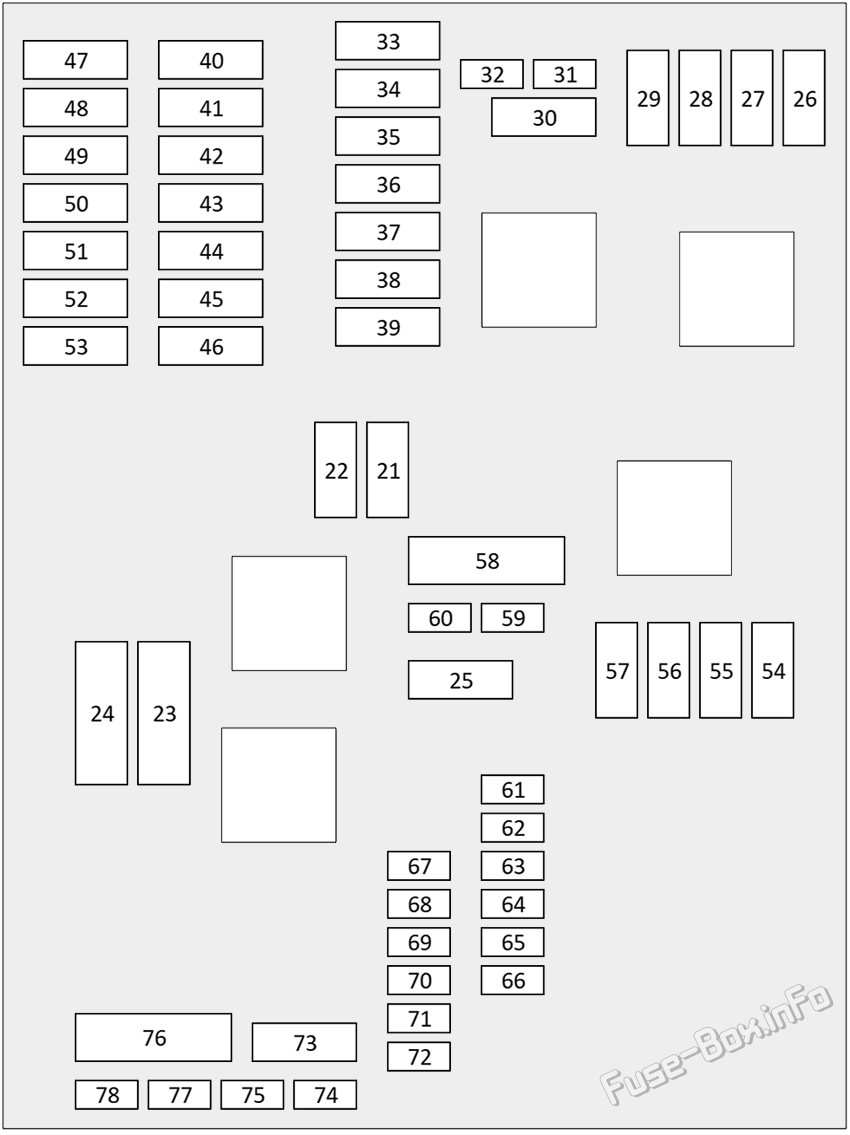

Схема блока предохранителей в моторном отсеке: Mercedes-Benz A-Class (W177; 2019-2022)

Назначение предохранителей в моторном отсеке
№Номинал, АНазначение
2130AПередние левые фонари
2220AПередние правые фонари
2340AЭлектрический стояночный тормоз, ESP
2460AЭлектрический стояночный тормоз, ESP
2715AДиагностика, электрооборудование двигателя / система контроля выбросов
4030AПередние правые фонари
4110AM608/M260/M282: электрооборудование двигателя / система контроля выбросов
5AM654/M139: электрооборудование двигателя / система контроля выбросов
4230ACBC/SAM, звуковой сигнал
4310AАвтоматическая коробка передач
4430AТягово-сцепное устройство, передние стеклоочистители, датчик дождя
4520AАвтоматическая коробка передач
477.5ADistronic/FCW
4820AПередние левые фонари
4920A7-G + M282/M608: автоматическая коробка передач
4925A7-G + M260: автоматическая коробка передач
505AГибрид
5120AАвтоматическая коробка передач
537.5AГибрид: система кондиционирования / отопитель
20AБез гибридной системы: система кондиционирования / отопитель
5410AЭлектрооборудование двигателя / система контроля выбросов
557.5AЭлектрооборудование двигателя / система контроля выбросов
5620AAMG: электрооборудование двигателя / система контроля выбросов
5AНе AMG: электрооборудование двигателя / система контроля выбросов
5710AАвтоматическая коробка передач, электрооборудование двигателя / система контроля выбросов
58Электрооборудование двигателя / система контроля выбросов
635AГибрид
655AАвтомобиль автошколы, розетка в багажнике, специальные исполнения
665AСистема кондиционирования / отопитель
675AЭлектрооборудование двигателя / система контроля выбросов
685ACBC/SAM
695AЭлектрооборудование двигателя / система контроля выбросов
707.5ADistronic/FCW
725AESP
755AСпециальное исполнение
7640AГибрид
785AESP



Блок предохранителей в багажнике

Расположение блока предохранителей

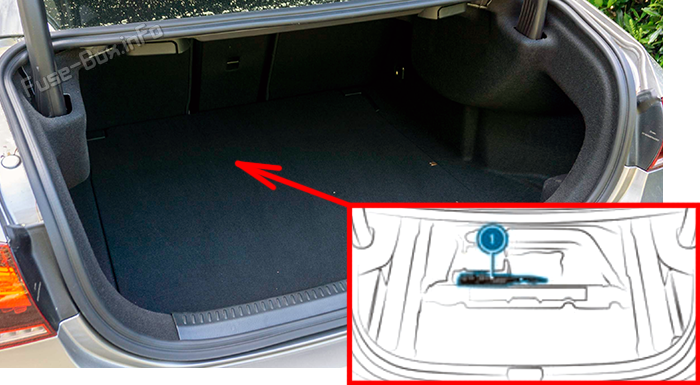

Поднимите панель пола багажника.Расположение предохранителей в багажнике: Mercedes-Benz A-Class (W177; 2019-2022)

Схема блока предохранителей

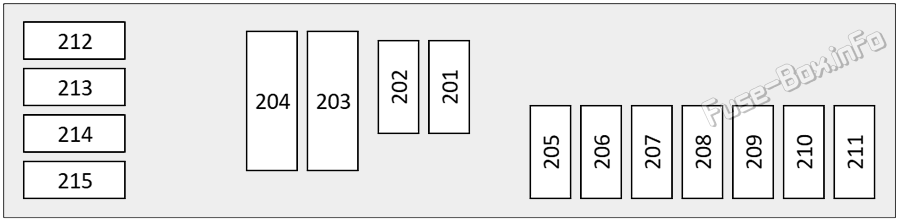

Схема блока предохранителей в багажнике: Mercedes-Benz A-Class (W177; 2019-2022)

Назначение предохранителей в багажнике
№Номинал, АНазначение
20125AТакси: розетка в багажнике, специальные исполнения
5AИсполнение для маломобильных пассажиров: розетка в багажнике, специальные исполнения
20225AСистема контроля давления в шинах
20340AДистанционное открывание / закрывание багажника
204Розетка в багажнике, специальные исполнения
20525AРозетка в багажнике, специальные исполнения
2075AРозетка в багажнике, специальные исполнения, блокировка рулевого управления, такси
20820AСистема контроля давления в шинах
20930AСистема контроля давления в шинах
