Предохранители и реле Mercedes Benz C Class W206 2022-2026

Схемы относятся к указанным годам и вариантам Mercedes Benz C Class W206 2022-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассмотрен Mercedes-Benz C-Class пятого поколения (W206), выпускаемый с 2022 по 2026 год. Здесь приведены схемы блоков предохранителей Mercedes-Benz C180, C200, C300, C43 AMG, C200d, C220d и C300d (2022, 2023, 2024, 2025, 2026), сведения об их расположении в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz C-Class 2022–2026

Mercedes-Benz C-Class (W206; 2022-2026)

Блок предохранителей в панели приборов

Расположение блока предохранителей

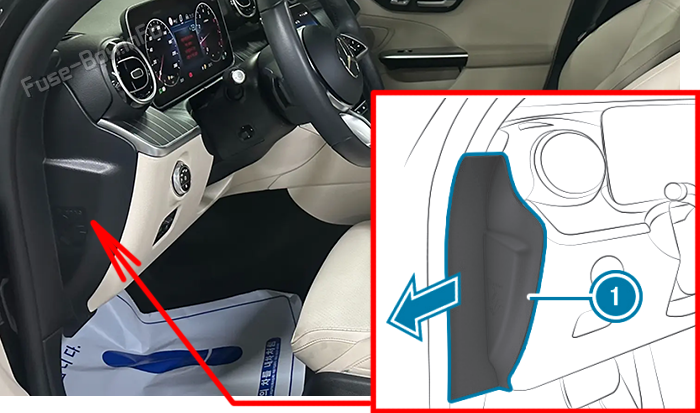

Откиньте крышку (1) по направлению стрелки и снимите её.Расположение предохранителей в салоне (панель приборов): Mercedes-Benz C-Class (W206; 2022-2026)

Схема блока предохранителей

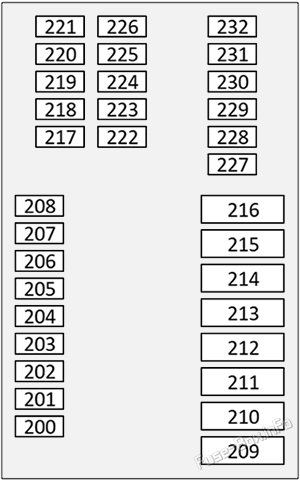

Схема блока предохранителей в панели приборов: Mercedes-Benz C-Class (W206; 2022-2026)

Назначение предохранителей в панели приборов
№Номинал, АНазначение
2005AКомбинация приборов
20115AРадарный датчик обнаружения заднего столкновения; система Distronic 1-box
20210AГибридная система; трансмиссия
2035AКлимат-контроль
20410AЦентральный блок управления трансмиссией
2057.5AДиагностические разъёмы
20615AРегулировка сидений / функции комфорта (поясничная опора)
2075AКлимат-контроль
20930AПередний блок управления кузовной электроникой
2105AЭлектроника гибридной системы
21130AОбогрев и вентиляция сидений
21220AМультимедийный блок
21330AПреднатяжители передних ремней безопасности слева и справа
21430AБлоки управления дверями
21530AРегулировка сидений / функции комфорта
21625AПодвеска
21815AМодуль переключателей рулевой колонки; обогрев рулевого колеса
2197.5AAIR-BALANCE (ароматизатор)
2205AТаксометр
22410AКомбинация приборов
2277.5AПроекционный дисплей (HUD)
22810AКомбинация приборов
2327.5AКомбинация приборов

Блок предохранителей в передней нише для ног

Расположение блока предохранителей

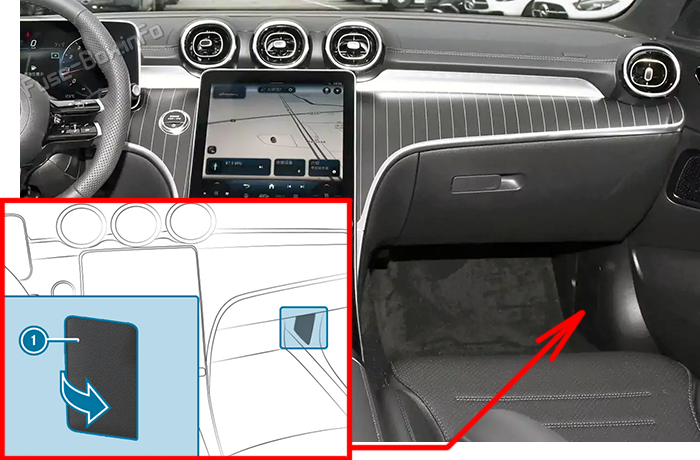

Откиньте крышку (1) по направлению стрелки и снимите её.Расположение предохранителей в салоне (ниша для ног): Mercedes-Benz C-Class (W206; 2022-2026)

Схема блока предохранителей

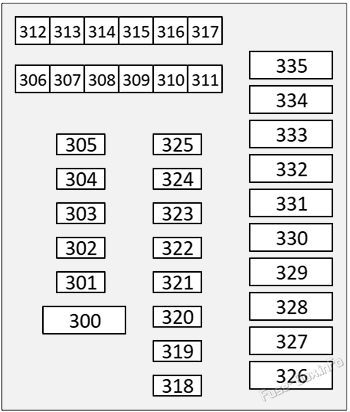

Схема блока предохранителей в нише для ног: Mercedes-Benz C-Class (W206; 2022-2026)

Назначение предохранителей в передней нише для ног
№Номинал, АНазначение
3025AПротивоугонная сигнализация
3035AЦентральный замок
3047.5AЗамок зажигания
3055AВерхняя панель управления
306Датчик дождя и света
308Электроника гибридной системы
309Система контроля давления в шинах
310Электроника гибридной системы
311Замок зажигания
313Регулировка сидений / функции комфорта
317Обогрев ветрового стекла
3187.5AСистема подушек безопасности
3197.5AЗамок зажигания
32010AПотолочная панель управления
3215AЭлектроника двигателя
15AПолный привод AMG
3227.5AРегулировка сиденья / комфорт пассажира (поясничная опора)
5AРегулировка сиденья / комфорт пассажира (поясничная опора)
3237.5AСистема помощи водителю
3245AСистема помощи водителю
3257.5AТелефонная связь / беспроводная зарядка мобильных телефонов
32630AЭлектроника гибридной системы
32730AБлоки управления дверями
32930AНатяжители передних ремней безопасности слева и справа
3305AЭлектроника гибридной системы; автономный отопитель
33130AАудиосистема, навигация
33230AРегулировка сидений / функции комфорта
33330AЛюк, панорамная крыша
33430AЛюк, панорамная крыша
33520AМультимедийный блок (стандартный MM box, код 14U, код 72B USB Plus)
10AМультимедийный блок (стандартный MM box, код 14U, код 72B USB Plus)

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

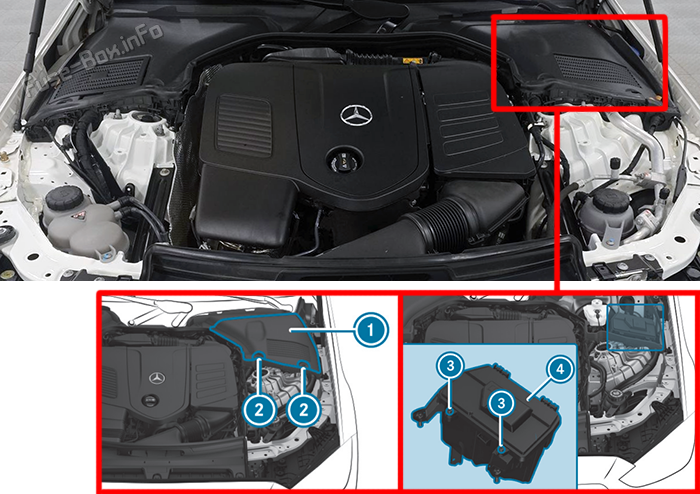

Поверните оба фиксатора (2) на крышке (1) на четверть оборота вправо и поднимите крышку. Выверните винты (3) и снимите крышку блока предохранителей (4).Расположение предохранителей в моторном отсеке: Mercedes-Benz C-Class (W206; 2022-2026)

Схема блока предохранителей

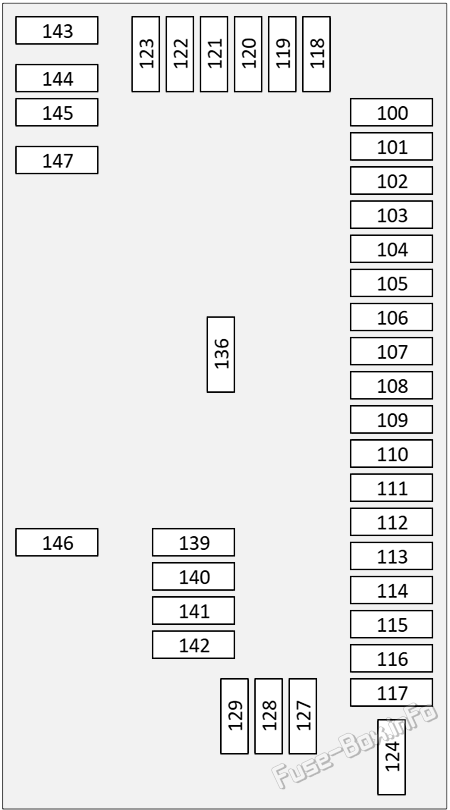

Схема блока предохранителей в моторном отсеке: Mercedes-Benz C-Class (W206; 2022-2026)

Назначение предохранителей в моторном отсеке
№Номинал, АНазначение
100Электроника двигателя
101Электроника двигателя
10220AЭлектроника двигателя
103Электроника двигателя
10420AЭлектроника двигателя
10520AЭлектроника двигателя
106Электроника двигателя, электроника двигателя (AMG)
10725AНаружное освещение
10830AСтеклоочистители ветрового стекла
1095AЭлектроника двигателя
11130AПередний блок управления кузовной электроникой
112Электроника двигателя (AMG)
11325AНаружное освещение
11430AПередний блок управления кузовной электроникой
116Электроника двигателя (AMG)
11730AЭлектроника двигателя (AMG)
11815AЭлектроника двигателя
11915AЭлектроника двигателя
1205AЭлектроника двигателя
12115AЭлектроника двигателя
1225AЭлектроника двигателя
12310AУсилитель тормозов (i-booster)
1285AABS/ASR/BAS/ESP/SBC
1295AПередний блок управления кузовной электроникой
139Электроника двигателя, диагностический разъём, наружное освещение
1405AЭлектроника двигателя
14110AУсилитель тормозов (i-booster)
14210AЭлектроника двигателя
14330AЭлектроника двигателя (AMG)
14430AЭлектроника двигателя (AMG)
14530AЭлектроника двигателя (AMG)
146Электроника двигателя (AMG)
147Электроника двигателя (AMG)

Блок предохранителей в багажнике

Расположение блока предохранителей

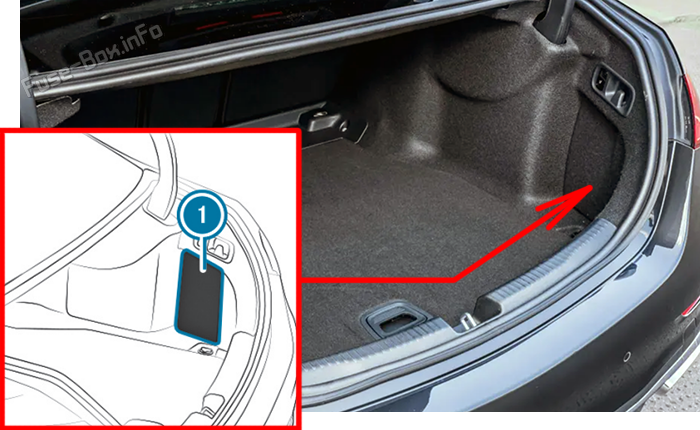

Откиньте крышку (1) и снимите её.Расположение предохранителей в багажнике: Mercedes-Benz C-Class (W206; 2022-2026)

Схема блока предохранителей

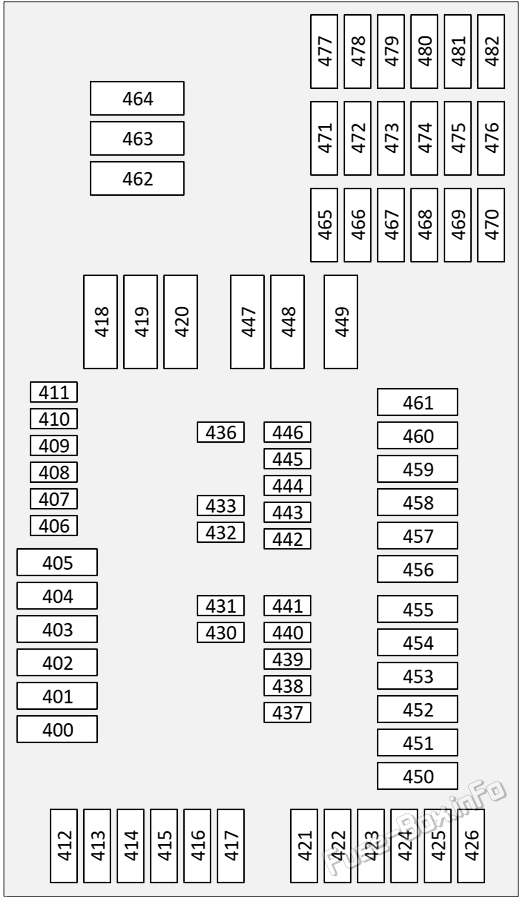

Схема блока предохранителей в багажнике: Mercedes-Benz C-Class (W206; 2022-2026)

Назначение предохранителей в багажнике
№Номинал, АНазначение
40020AПередняя розетка 12 V и прикуриватель
40115AРозетка 12 V в багажнике
40220AЗадняя розетка 12 V
4095AЭлектроника гибридной системы
41315AСистема селективной каталитической нейтрализации; впрыск воды AMG
41330AСистема селективной каталитической нейтрализации; впрыск воды AMG
41430AЗадний блок управления кузовной электроникой
41530AТопливная система
41630AБлоки управления дверями
41730AБлоки управления дверями
41840AЭлектроника двигателя
41940AОбогрев заднего стекла
42040AДверь багажника / дистанционный замок / бесконтактный доступ
42130AЗадний блок управления кузовной электроникой
42215AАудиосистема
42430AОбогрев и вентиляция сидений
4305AТелефонная связь / беспроводная зарядка мобильного телефона
4317.5AМодуль связи
4325AСистема помощи водителю
43315AСистема зарядки
4367.5AЭлектроника гибридной системы
4395AСистема помощи водителю
4405AЭлектроника гибридной системы
4415AДверь багажника / дистанционный замок / бесконтактный доступ
44515AАудиосистема
44740AАудиосистема
45020AТягово-сцепное устройство
45130AТягово-сцепное устройство
45225AТягово-сцепное устройство
45325AТягово-сцепное устройство
45420AТягово-сцепное устройство
45610AЭлектроника гибридной системы
468Система помощи при парковке

Дополнительная информация: Mercedes Benz C Class W206 2022-2026
