Предохранители и реле Mercedes Benz Cla Class C118 2019-2025

Схемы относятся к указанным годам и вариантам Mercedes Benz Cla Class C118 2019-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается второе поколение Mercedes-Benz CLA-Class (C118), выпускавшееся с 2019 по 2025 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz CLA180, CLA200, CLA220, CLA250, CLA35 AMG, CLA45 AMG, CLA180 d, CLA200 d и CLA220 d (2019, 2020, 2021, 2022, 2023, 2024, 2025), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz CLA-Class 2019-2025

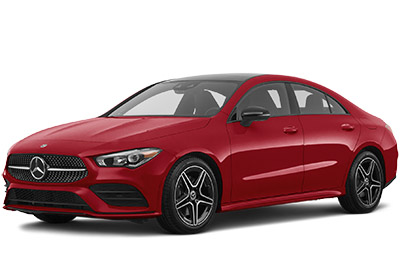

Mercedes-Benz CLA-Class (C118; 2019-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

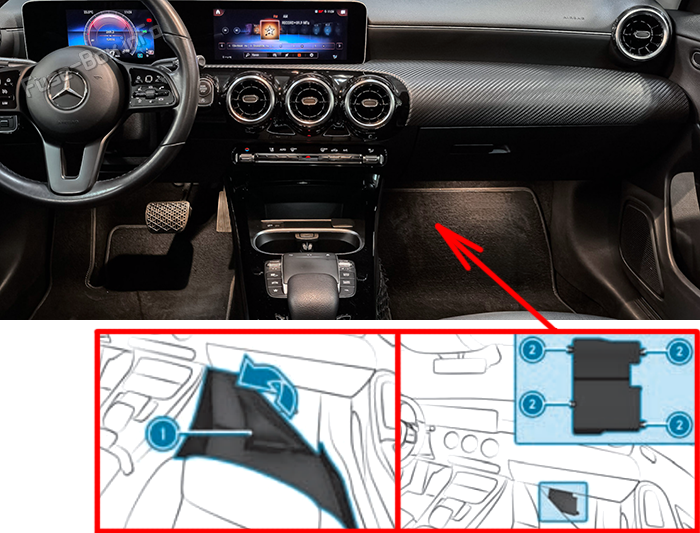

Откиньте коврик (1) по направлению стрелки, затем выверните болты (2) и снимите крышку блока.Расположение блока предохранителей в салоне: Mercedes-Benz CLA-Class (C118; 2019-2025)

Схема блока предохранителей

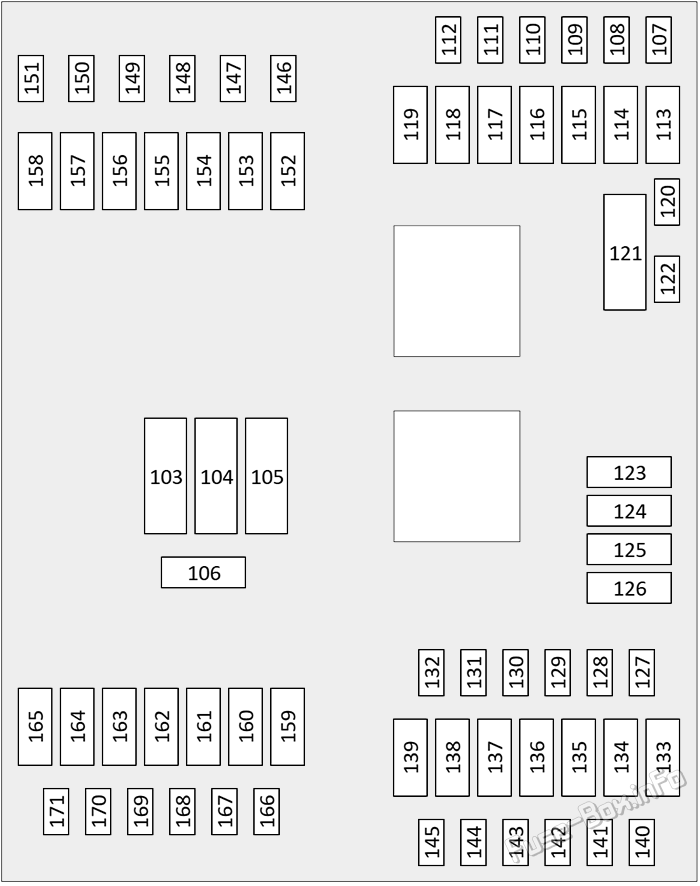

Схема блока предохранителей в салоне: Mercedes-Benz CLA-Class (C118; 2019-2025)

6.7.5 Назначение предохранителей в салоне
№НоминалНазначение
10340AСистема отопления и кондиционирования
10430AАудиосистема [Звуковая средняя линия]
40AАудиосистема [Звуковой премиум]
10540AДизельные двигатели: привод с полным приводом
30AAMG:: полный привод
10630ACBC/SAM, центральный шлюз, задний стеклоочиститель
1075ADISTRONIC/FCW
1085AСистема экстренного вызова
10915AМультимедийный бокс, телефонная система, навигационное, многофункциональное рулевое колесо
11010AДиагностика
1127.5AПодушки безопасности / система удержания
11330AСдвижной / панорамный люк
11415AРегулировка амортизаторов
11530AПодушки безопасности / система удержания
1167.5AСиденье пассажира
11730AЦентральная консоль
11930AПодушки безопасности / система удержания
12140AКрышка багажника: обогрев заднего стекла
30AБагажник: обогрев заднего стекла
12310AРозетка питания / USB
12420AПрикуриватель / передняя розетка
12510AРозетка питания / USB
12620AРозетка в багажном отделении, спецавтомобиль
12910AСистема сигнализации против угона
1305AГибридный
1315AАудиосистема
1327.5AЭлектронный замок зажигания, блокировка рулевой колонки
13430AПолный привод, AMG
13515AДизельные двигатели
13630AСиденье пассажира
13830AСиденье пассажира
13920AПолный привод, AMG
14015AНакладная панель управления
1427.5AВыключатель стоп-сигналов
1437.5AСистема A/C/нагреватель, контрольная панель
1445AПанель управления, мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо
14510AМультимедийный бокс, телефонная система, навигационное, многофункциональное рулевое колесо
1467.5AМультимедийный бокс, телефонная система, навигационное, многофункциональное рулевое колесо
1485AМультимедийный бокс, телефонная система, навигационное, многофункциональное рулевое колесо
14910AПолный привод, AMG
1517.5AГибридный
15225AБлок приборов, многомедийная коробка, телефонная система, навигация, многофункциональное рулевое колесо, радиосистема
15310AГибридный
15430AФункции дверей
15510AГибридный
15630AФункции дверей
15830ACBC/SAM, внешнее освещение, предупредительные вспышки/ECO
15925AТопливный насос
16010AЭлектронный замок зажигания, блокировка рулевой колонки
16130AФункции дверей
16215AМультимедийный бокс, телефонная система, навигационное, многофункциональное рулевое колесо
16330AФункции дверей
16530ACBC/SAM, внешнее освещение, предупредительные вспышки/ECO
1665AСистема отопления и кондиционирования
2AETC/DSRC Прослушивание карт
1675AЦентрализованный обзор, система контроля давления в шинах
1685AМультимедийный бокс, телефонная система, навигационное, многофункциональное рулевое колесо
1697.5ADISTRONIC/FCW, внешнее освещение, предупредительные вспышки/ECO, многомедийный ящик, телефонная система, навигация, многофункциональное рулевое колесо, стеклоочистители переднего стекла, датчик дождя
17010AПрикуриватель / передняя розетка, многомедийная коробка, телефонная система, навигация, многофункциональное рулевое колесо
1717.5AПарктронная система



Блок предохранителей в моторном отсеке

Расположение блока предохранителей

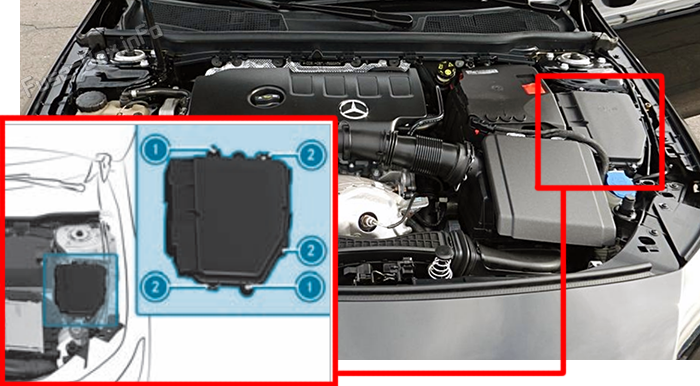

Выверните болты (1), затем нажмите на фиксаторы (2) и снимите крышку.Расположение блока предохранителей в моторном отсеке: Mercedes-Benz CLA-Class (C118; 2019-2025)

Схема блока предохранителей

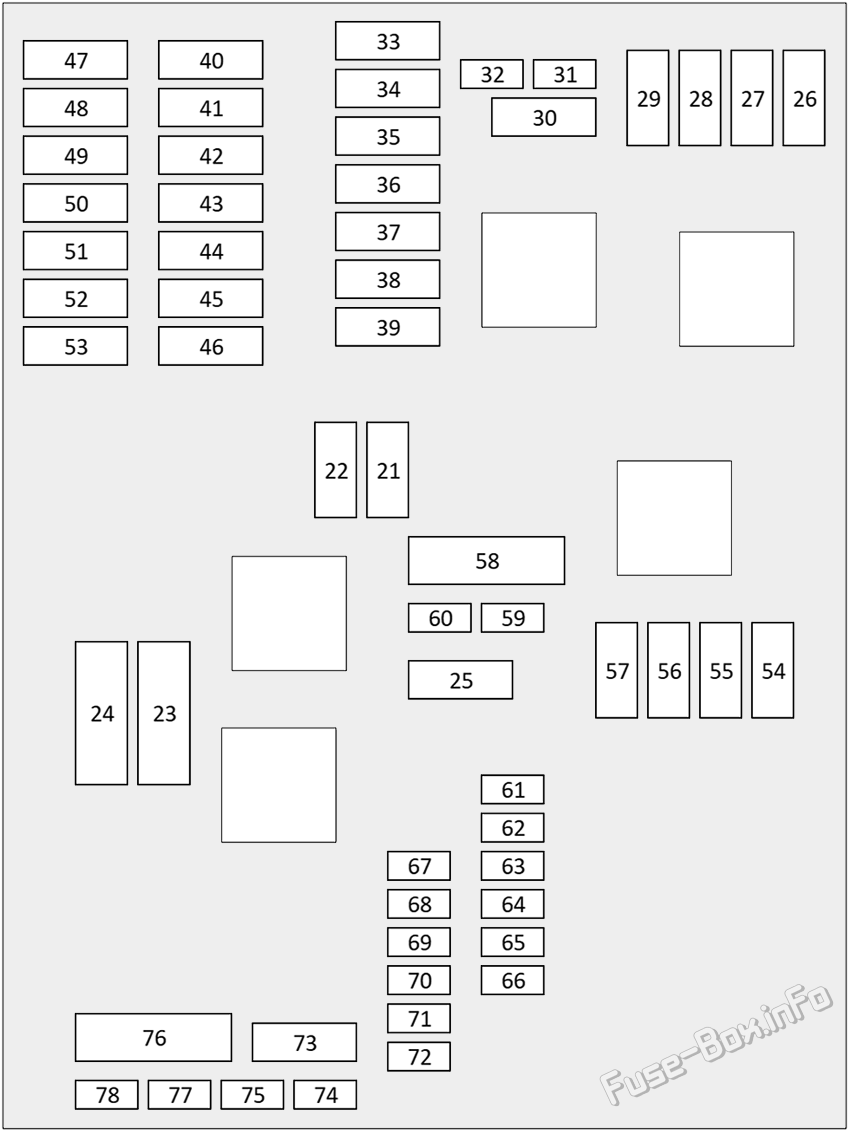

Схема блока предохранителей в моторном отсеке: Mercedes-Benz CLA-Class (C118; 2019-2025)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалНазначение
2130ACBC/SAM, фары
2220AФары
2340AESP / стояночный тормоз
2460AESP / стояночный тормоз
2625A4.3.1 Устройство управления двигателем
2715AДиагностика, блок управления двигателем
2815A4.3.1 Устройство управления двигателем
2915AДизельные двигатели, блок управления двигателем
3015AРегулятор двигателя, гибридный
3110AРегулятор двигателя, гибридный
4030ACBC/SAM, фары
4110AДвигатель M260/M282:: блок управления двигателем
5AДвигатель OM654/M139:: блок управления двигателем
4230ACBC/SAM, рог фанар, стеклоочистители передняя часть, датчик дождя
4310AАвтоматическая трансмиссия, блок управления двигателем
4430AПередние стеклоочистители, датчик дождя
4520AАвтоматическая трансмиссия
4610AГибридный
477.5ADISTRONIC/FCW
4820AФары
4920AДвигатель M282:: Автоматическая передача
25AДвигатель M260:: Автоматическая передача
505AГибридный
5120AАвтоматическая трансмиссия
525AСистема отопления и кондиционирования
5320AНегибрид: система А/С/нагреватель
7.5AГибридный: система А/С/теплатор
5410A4.3.1 Устройство управления двигателем
557.5A4.3.1 Устройство управления двигателем
5620AAMG:: блок управления двигателем
5AНет AMG:: блок управления двигателем
5710AДизельные двигатели, гибридные: автоматическая трансмиссия
605AAMG:: полный привод
615AГибридный
635AГибридный
645AФары
655AШкола управления
665AГибридный
675AДизельные двигатели
685ACBC/SAM
695A4.3.1 Устройство управления двигателем
707.5ADISTRONIC/FCW
715A4.3.1 Устройство управления двигателем
725AESP / стояночный тормоз
7640AГибридный
785AESP / стояночный тормоз, гибридный

Блок предохранителей в багажнике

Расположение блока предохранителей

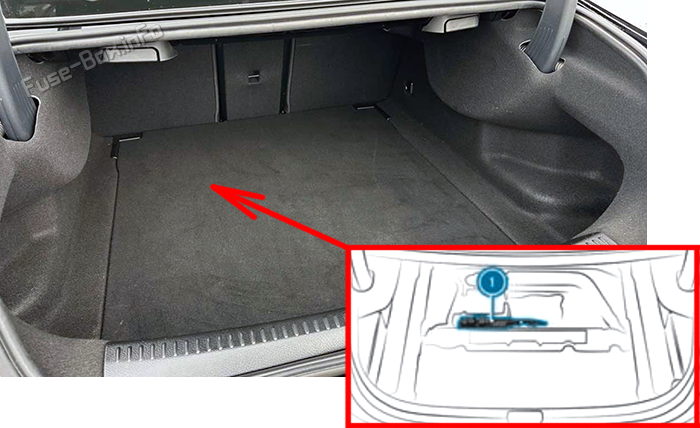

Поднимите крышку багажника.Расположение блока предохранителей в багажнике: Mercedes-Benz CLA-Class (C118; 2019-2025)

Схема блока предохранителей

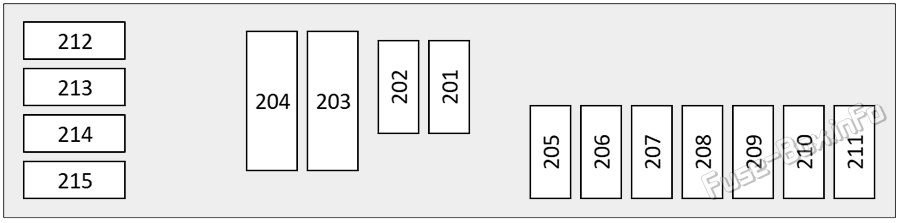

Схема блока предохранителей в багажнике: Mercedes-Benz CLA-Class (C118; 2019-2025)

Назначение предохранителей в багажнике
№НоминалНазначение
2015AСпециальные транспортные средства, такси
20225AТягово-сцепное устройство
20340AЦентрализованный взгляд, дистанционное открытие/закрытие
20525AАвтотранспортные средства, предназначенные для оказания чрезвычайной помощи, Такси
20725AАвтотранспортные средства, предназначенные для оказания чрезвычайной помощи
20820AТягово-сцепное устройство
20930AТягово-сцепное устройство
21020AТягово-сцепное устройство
21130AТягово-сцепное устройство
