Предохранители и реле Mercedes Benz Cls Class C257 2019-2023
Схемы относятся к указанным годам и вариантам Mercedes Benz Cls Class C257 2019-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
В этой статье рассматривается третье поколение Mercedes-Benz CLS-Class (C257), выпускавшееся с 2019 по 2023 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz CLS350, CLS450, CLS53 AMG, CLS220d, CLS300d, CLS350 d и CLS400d (2019, 2020, 2021, 2022, 2023), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mercedes-Benz CLS-Class 2019-2023
Содержание
Блок предохранителей панели приборов
Блок предохранителей панели приборов

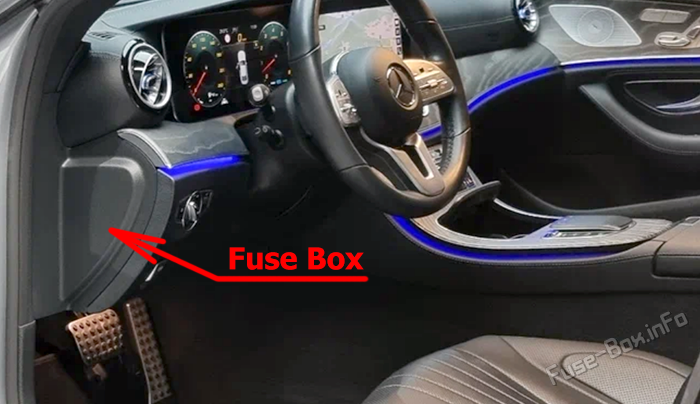

Расположение блока предохранителей
Блок предохранителей расположен сбоку панели приборов за боковой накладкой.

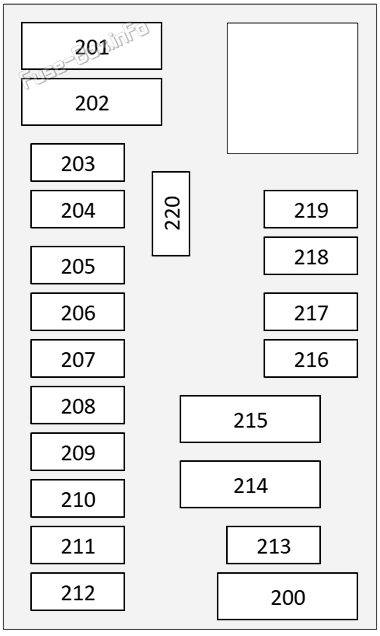

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 200 | 40A | Спереди SAM рег. блок N10/6) |
| 201 | 40A | Спереди SAM рег. блок N10/6) |
| 202 | 5A | Двигатель 256: блок управления стартер-заменителем (N129); Двигатель 264 с кодом B01 (48В технология): генератор стартера (M1/10) |
| 203 | 30A | LHD- транспортные средства: блок управления левой передней дверью (N69/1); RHD- транспортные средства: блок управления правой передней дверью (N69/2) |
| 204 | 5A | С кодом 498 (версия Японии) или кодом 835 (дополнительные части для южнокорейских транспортных средств): специальный блок управления короткой связью (см.A50/6); С кодом 320 (Предварительное введение одиночного CD привод: внешний CD привод (A2/132) |
| 205 | 7.5A | Регулятор модуля рулевой трубы (N80) |
| 206 | 5A | С кодом 246 (аналоговые часы): Аналоговые часы (аналоговые часы) A70/1); С кодом 897 (заряд безотзывного мобильного телефона) или с кодом 899 (многофункциональная телефонная связь):USB Порт на центральной консоли спереди (X115/5) |
| 207 | резерв | |
| 208 | 7.5A | Звуковой/COMAND дисплей (показатель) A40/8); С кодом 464 (полное отображение цифровой приборной группы): полноприводной двигатель с цифровым прибором () M4/12) |
| 209 | 5A | 4.3.1 Верхний блок управления (прибор управления) N72/1) Оперативное подразделение по контролю за климатом (N58/1) |
| 210 | 15A | Группа контроля за климатом (N22/1) |
| 211 | 15A | Регулятор модуля рулевой трубы (N80) |
| 212 | 5A | С кодом B24 (Ремонт стационарного обогревательного прибора) или код 503 (предварительное установка для дистанционного стоянки) и код 380 (упаковка для телефонной связи) или код 899 (многофункциональная телефонная связь): антенна переключателя телефонной и активной помощи при парковке/стационарного обогревательного устройства (переключатель) A2/155) |
| 213 | 30A | LHD транспортные средства: левое обратимое аварийное втягивающее устройство (с левой стороны) A76); RHD- транспортное средство: обратимое заднее устройство для натяжения в случае возникновения чрезвычайной ситуации (втягивающее устройство, работающее на транспортном средстве справа) A76/1) |
| 214 | 30A | LHD- транспортные средства: блок управления левой задней дверью (N69/3); RHD- транспортные средства: блок управления правой задней дверью (N69/4) |
Блок предохранителей в передней нише для ног
Блок предохранителей в передней нише для ног

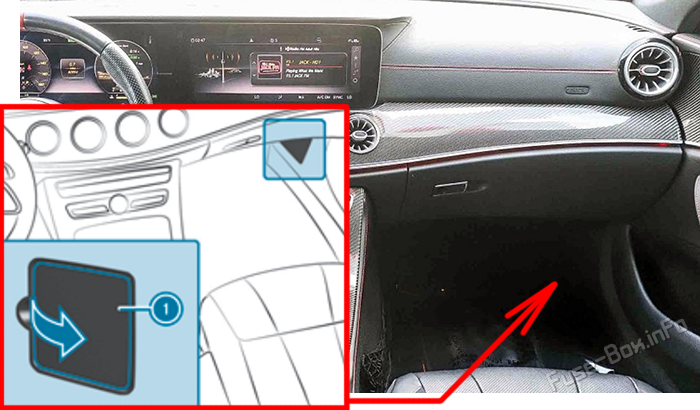

Расположение блока предохранителей
Отщёлкните крышку (1) и снимите её.

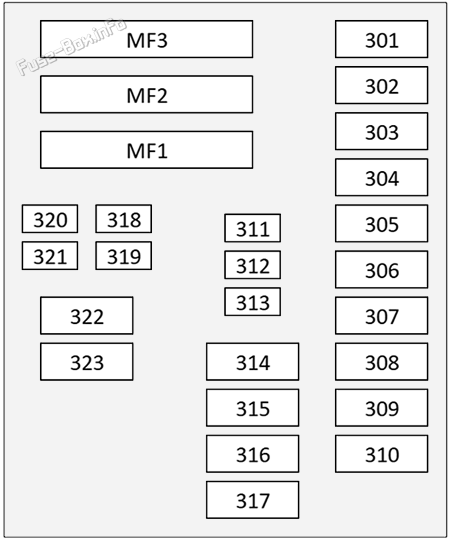

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 301 | 30A | LHD:: блок управления правой задней дверью; RHD:: блок управления левой задней дверью |
| 302 | 30A | LHD:: блок управления правой передней дверью; RHD:: блок управления левой передней дверью |
| 303 | 30A | С кодом 278 (полные передние передние электрооборудования) или кодом 275 (Упаковка с памятью): блок управления сиденьем водителя (N32/1) |
| 304 | 30A | С кодом 278 (полные передние передние электрооборудования) или кодом 275 (упаковка по мемориальным сигналам): передний блок управления сиденьем пассажира (второй блок управления сиденьем) (второй блок управления) N32/2) |
| 305 | 5A | Датчик дождя/света с дополнительными функциями |
| 306 | 30A | с кодом 401 (контроль за климатом в режиме торса для водителя и пассажира спереди) или кодом 873 (отопление сиденья для водителя и пассажира спереди), за исключением кода 278 (полные передние электрические сиденья) и кода 275 (упаковка для памятных данных): передний блок отопления/установка управления вентиляцией сиденья; С кодом 902 (сиденческий обогревательный прибор плюс для водителя и пассажира спереди): блок управления обогревательным устройством переднего пассажирского сиденья |
| 307 | 5A | С кодом 362 (HERMES LTE) или код 364 (HERMES - UMTS модуль связи для России):HERMES БД система |
| 308 | 5A | Включатель диагностики |
| 309 | 30A | с кодом 414 (раздвижная крыша): модуль управления раздвижной крышей; Модель 290 с кодом 416 (панорамическая крыша): Панорамный солнечный слепый модуль управления горящими барабанами крыши |
| 310 | 30A | LHD:: обратимое переднее аварийное втягивающее устройство, натяжающее нажим; RHD:: Втягивающее устройство с левой передней стороны, способное к обратному натяжению |
| 311 | 5A | Двигатель 654, 656: блок управления силовым приводом,CDI- блок управления; Двигатель 177, 256, 264:ME-SFI (ME) блок управления |
| 312 | 7.5A | 6.11.1 Устройство управления дополнительной удерживающей системой |
| 313 | 7.5A | Мультимедийное подразделение связи |
| 314 | 20A | С кодом 228 (Стальный обогревательный прибор): стационарный обогревательный прибор |
| 315 | 15A | Модель 290 (за исключением 290 661): блок управления приводом на всех колесах; С кодом B01 (48В технология): пирофуза |
| 316 | 10A | Накладное устройство управления панелью управления |
| 317 | 15A | Глава подразделения |
| 318 | 5A | С кодом 882 (внутренняя защита и защита от буксировки): сигнализация |
| 319 | 10A | KEYLESS-GO БД система |
| 320 | 5A | FM, AM, CL, DAB и KEYLESS-GO антенна am Плифир |
| 321 | 10A | Электронный блок управления замком зажигания |
| 322 | 7.5A | Тематический блок документов |
| MF1-1 | резерв | |
| MF1-2 | c кодом 243 (активная опора на линии), кодом 513 (поддержка дорожных знаков) или кодом 608 (поддержка при выборе луча) или кодом 628 (поддержка при выборе луча дальнего света плюс) и за исключением кода 23P (упаковка для содействия вождению): многофункциональное устройство Моно; С кодом 23P (пакет помощи вождению): многофункциональное фотоаппаратное устройство Stereo |
|
| MF1-3 | С кодом 899 (многофункциональная телефонная связь): усилитель/компенсатор антенны системы сотовой телефонной связи; С кодом 897 (заряд безотзывного мобильного телефона) и кодом 899 (многофункциональная телефонная связь): блок управления мобильной телефонной колыбелью; С кодом 899 (многофункциональная телефонная связь): блок управления мобильной телефонной колыбелью |
|
| MF1-4 | С кодом 275 (памятная упаковка), за исключением кода 432 (неподходящее и правое динамическое многоконтурное сиденье): поясничный блок опорного электропневматического регулятора сиденья водителя (N32/23); С кодом 432 (непристальное и правое динамическое многоконтюровое сиденье): левый передний многоконтюрный блок управления сиденьем (N32/15) |
|
| MF1-5 | С кодом 275 (памятная упаковка), за исключением кода 432 (неподходящее и правое динамическое многоконтурное сиденье): опорный блок электропневматического регулятора переднего пассажирского сиденья (N32/24); С кодом 432 (непристальное и правое динамическое многоконтюровое сиденье): правый передний многоконтюрный блок управления сиденьем (N32/16) |
|
| MF1-6 | С кодом 239 (активная помощь на расстоянии) DISTRONIC: Активная помощь в удалении DISTRONIC электрический регулятор (A108/1); С кодом 23P (пакет помощи вождению): радиолокационный датчик ближнего и дальнего радиуса действия (B92/12) |
|
| MF2-1 | С кодом P21 (Упаковка качества воздуха): генератор для парового атома (N59) | |
| MF2-2 | резерв | |
| MF2-3 | С кодом 463 (на дисплее головы):A40/12) | |
| MF2-4 | С кодом 380 (упаковка для телефонной связи): блок телефонной связи (N123/9) | |
| MF2-5 | С кодом 448 (Touchpad): звук/COMAND (в долл. США) A40/9); С кодом 446 (только для тучпадов):A105); Модель 290: Левая нижняя управляющая панель (N72 4) правая нижняя управляющая панель (N72/5) |
|
| MF2-6 | резерв | |
| MF3-1 | резерв | |
| MF3-2 | резерв | |
| MF3-3 | С кодом 448 (Тучпад): Тучпад (Тучпад) A105) | |
| MF3-4 | Группа кнопок бокового приборного щитка водителя (S6/1) | |
| MF3-5 | С CODE 581 (Автоматический кондиционер воздуха): рабочий блок для кондиционирования заднего воздуха (N22/4) | |
| MF3-6 | Образец 290 с кодом 588 (AMG последовательность активации света:AMG проектор слева (влево) E47/1), AMG проектор справа (справа) E47/2) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

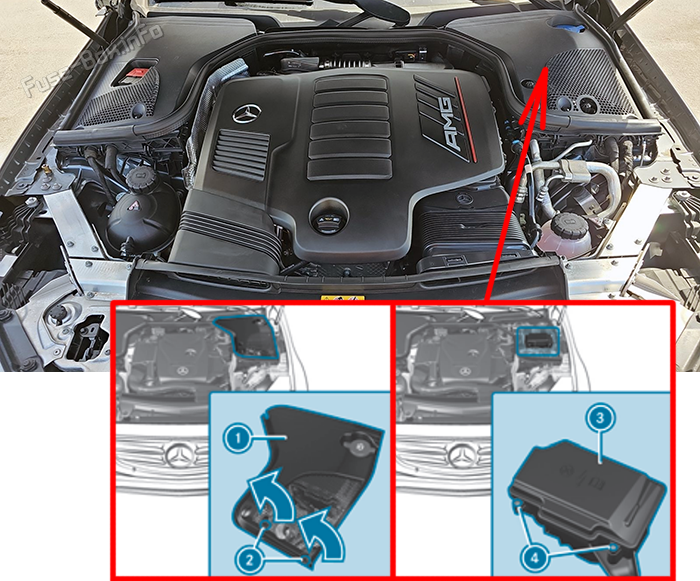

Расположение блока предохранителей
Поверните фиксаторы (2) на крышке двигателя (1) на четверть оборота влево и снимите крышку по направлению стрелки. Выверните винты (4) и снимите крышку блока предохранителей (3).

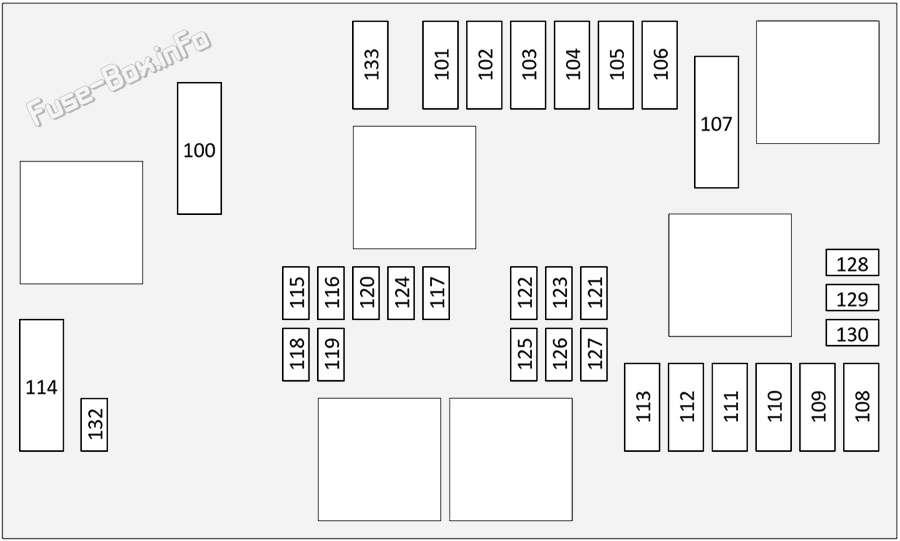

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 100 | резерв | |
| 101 | 15A | Двигатель 256: контурный рукав 87M (Z7/48z1); Двигатель 264: диагностический модуль топливного бака (A101); Двигатель 654, 656:CDI рег. блок N3/9) |
| 102 | 20A | Двигатель 654, 656:CDI рег. блок N3/9); Двигатель 177, 256, 264:ME-SFI (ME) блок управления (N3/10) |
| 103 | 15A | Двигатель 654, 656:CDI рег. блок N3/9); Двигатель 264, 256:ME-SFI (ME) блок управления (N3/10); Модель 257 с кодом U79 (Голубая (Голубая) SCR) система очистки отработавших газов дизельным двигателем, порядковый блок " Поколение 3 " ): блок контроля датчиков NOx на выходе из системы SCR каталитический нейтрализатор (N37/8) Устройство управления датчиками NOx перед дизельным каталитическим нейтрализатором для окисления (N37/12); Двигатель 177: диагностический модуль топливного бака (A101) Масляный датчик (уровень масла, температура и качество) (B40), нагревательный элемент термостата (охлаждающего типа) R48) левый клапан переключения воздуха (поправка) Y101/1) Переключающий клапан с правом нажатия (Y101/2) Клапан насоса двигателя (в случае подачи топлива) Y130) |
| 104 | 15A | Двигатель 654, 656:CDI рег. блок N3/9) Окружная рукава на конечной части 87М (Z7/75z1); Двигатель 177: катушка зажигания, баллоны 5+6 (T4/2) Крутящий элемент зажигания, баллоны 7+8 (T4/3) Сольная камера всасывания (сольноид) Y49/4) Сольноид левой камеры выпуска (выхлопная кома) Y49/6); Двигатель 256:ME-SFI (ME) блок управления (N3/10); Двигатель 264: потенциальный дистрибьютор 2 энергопитания (X30/90) |
| 110 | 20A | Образец 257 с кодом 631 (LED фара, левостороннее движение) или код 632 (LED фара, правая сторона движения): передний правый огонь (второй огонь) E2); С CODE 640 (Высокие показатели работы) LED) или CODE 641 (Динамическое левостороннее движение) LED фара) или CODE 642 (Динамическое правостороннее движение) LED фара)): левый передний огонь (E1) передний передний передний фара (E2) |
| 111 | 30A | Мотор проволочной системы (M6/1) |
| 112 | резерв | |
| 113 | 30A | За исключением кода B01 (48В технология): стартер (M1) |
| 114 | 40A | Образец 257 с кодом 489 (AIR BODY CONTROL): AIR BODY CONTROL компрессор (A9/1) |
| 20A | Модель 290 с двигателем 177: низкотемпературный насос циркуляции 1 (M43/6) Нагнетательный насос для циркуляции при низких температурах (() M43/8) | |
| 115 | резерв | |
| 116 | резерв | |
| 117 | 7.5A | Двигатель 256: компрессор электрического холодильного агента (A9/5) |
| 118 | 15A | Насос с низкой температурой циркуляции 1 ((прибор 1) M43/6); Двигатель 256: низкотемпературный переключатель (прибор для переключения) Y73/1); Модель 290 с двигателем 177: контурный рукав 87С (Z141/2z1) |
| 119 | 15A | Устройство управления силовым приводом (N127), двигатель вентилятора (M4/7); Двигатель 256, 264: низкотемпературный насос для циркуляции 2 (M43/7); Модель 257 с кодом 2U1 (затворы радиолокатора): верхний электромагнитный двигатель для обрезки лопаточного привода () M2/38), двигатель привода для обрезки нижней части батареи (привода-отруба) M2/39); Образец 290 с кодом U78 (AMG Спортивная система выпуска отработавших газов: левый двигатель привода выхлопа (M16 53), правый двигатель привода для пашины выхлопных газов ((A/AC.5/53/5),M16/54), привод выхлопных газов (двигатель с приводом выхлопных газов).M16/55): Модель 257 с кодом U21 (AMG эффективность системы выпуска): левый двигатель привода выхлопа (M16/53) |
| 120 | 5A | С кодом 597 (нагреваемое стекло) и кодом B01 (48В технология): блок управления обогревательными устройствами для ветрового стекла (N61) |
| 121 | 10A | Конденсатор парковой пулы () C8) |
| 122 | 5A | Модель 290 с кодом 467 (дифференциал электронного блокировки): блокировка электрической дифференциальной системы (N3/2) |
| 123 | 5A | Спереди SAM рег. блок N10/6) |
| 124 | резерв | |
| 125 | 5A | Устройство управления силовым приводом (N127); С кодом B01 (48В технология): 48 В бортовая электрическая система (G1/3); Двигатель 654, 656:CDI рег. блок N3/9); Двигатель 256, 264:ME-SFI (ME) блок управления (N3/10); Двигатель 177: блок управления приводом (N145/1); С кодом M005 (4MATIC): блок управления приводом на всех колесах (N45) |
| 126 | резерв | |
| 127 | 5A | За исключением кода B01 (48В технология): ограничитель напряжения (R62) |
| 128 | 5A | Выключатель внешних огней (S1) |
| 129 | 5A | Группа контроля электронной программы обеспечения стабильности (Electronic Sustainable Programme) N30/4) |
| 130 | - | резерв |
| 132 | 5A | Образец 257 с кодом 489 (AIR BODY CONTROL): AIR BODY CONTROL control единица N51/3) |
| 133 | 20A | Образец 257 с кодом 631 (LED фара, левостороннее движение) или код 632 (LED фара, правая сторона движения): левый передний огонь (второй огонь) E1); С CODE 640 (Высокие показатели работы) LED) или CODE 641 (Динамическое левостороннее движение) LED фара) или CODE 642 (Динамическое правостороннее движение) LED фара)): левый передний огонь (E1) передний передний передний фара (E2) |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

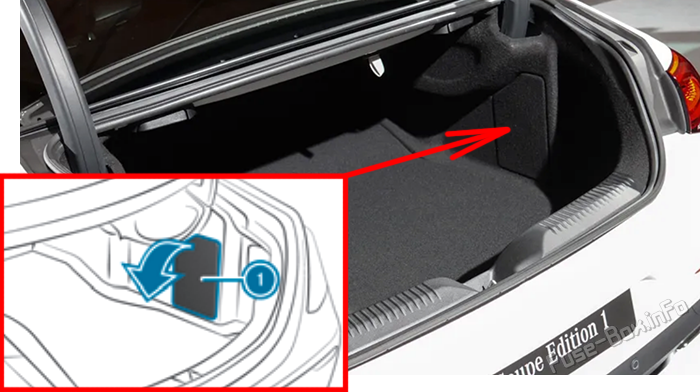

Расположение блока предохранителей
Опустите крышку (1) по направлению стрелки.

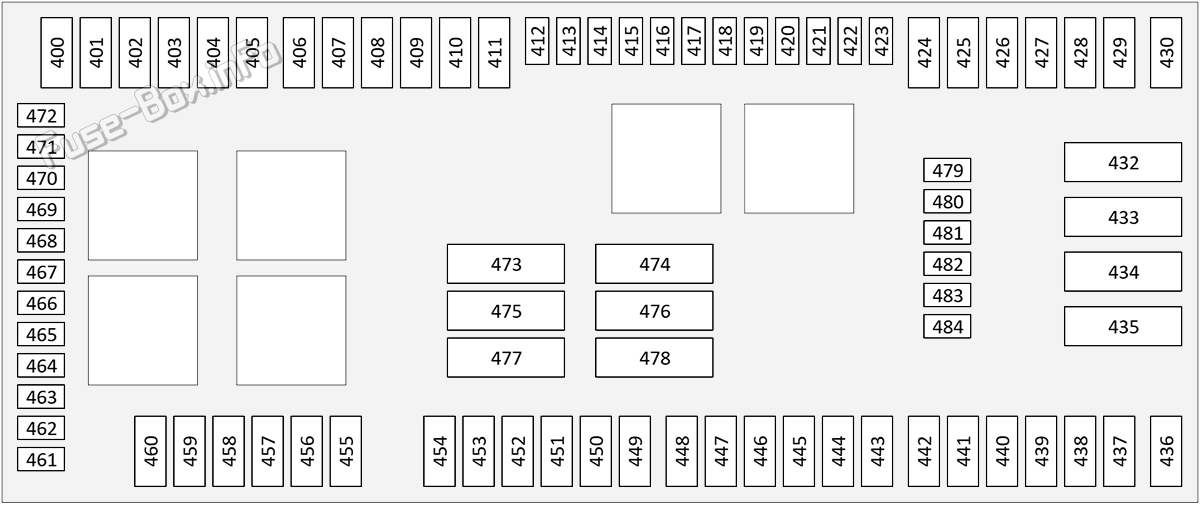

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 403 | 30A | За исключением кода 278 (полные передние передние электрооборудования) и кода 275 (упаковка по мемуары): передний переключатель частичной регулировки сиденья (прибор) S23/1) |
| 404 | 30A | За исключением кода 278 (полные передние передние электрооборудования) и кода 275 (упаковка по мемуары): частичное включение электрического переключателя сиденья (включатель регулировки сиденья) S22/1) |
| 405 | 5A | Образец 290, за исключением кода 224 (назначение индивидуальной системы заднего сиденья):USB порт в заднем пассажирском салоне слева (X115/3), USB порт в заднем пассажирском салоне справа (X115/4) ; Образец 290 с кодом 224 (конструкция системы заднего сиденья): Держатель задней чашки (R5/3) |
| 406 | 5A | С кодом 380 (Упаковка для телефонной связи) и кодом 899 (Многофункциональное телефонное сообщение): переключатель для переключения на антенну ((многофункциональное устройство)) A2/168) |
| 407 | 30A | С кодом 432 (заднее и правое динамическое многоконтурное сиденье): пневматический насос многоконтактного сиденья (M40) |
| 408 | 30A | С кодом 811 (улучшенная звуковая система): усилитель заднего вуфера (N40/14); Модель 257 с кодом B63 (Звуковой звук, производимый с помощью швартовочного двигателя), за исключением кода 810 (система звука) и кода 811 (усовершенствованная звуковая система): блок управления звуком двигателя (усилитель) N40/1) |
| 409 | 15A | Модель 257 с кодом U79 (Голубая (Голубая) SCR) очистка дизельных отработавших газов, поколение 3): блок управления " адблюж " ( " голубой " ) N118/5) |
| 410 | 5A | С кодом B01 (48В технология):DC/DC блок управления конвертором (N83/1) |
| 411 | 25A | Устройство управления топливной системой (N118) |
| 412 | 7.5A | Образец 257 с кодом 531 (COMAND APS) и код 830 (дополнительные части для китайских транспортных средств), модель 290 с кодом 531 (COMAND APS) и за исключением кода 498 (версия Японии): мультимедийное подключение заднего пассажирского салона (A90/7); Образец 290, за исключением кода 224 (назначение индивидуальной системы заднего сиденья):USB порт, задний пассажирский салон (X115/2), USB порт в заднем пассажирском салоне слева (X115/3), USB порт в заднем пассажирском салоне справа (X115/4) ; Модель 290 с кодом 224 (конструкция системы заднего сиденья):USB порт в заднем пассажирском салоне слева (X115/3), USB порт в заднем пассажирском салоне справа (X115/4) |
| 413 | 5A | С кодом B01 (48В технология): 48 В бортовая электрическая система (G1/3) |
| 414 | 5A | С кодом 865 (TV настройщик:TV регулятора (приборы для установки N143) |
| 415 | 5A | С кодом 233 (DISTRONIC PLUS: Интеллектуальный блок управления приводом Mercedes-Benz (Mercedes-Benz) N62/4) |
| 416 | 5A | С кодом B24 (Реактивное управление для стационарного обогревательного прибора): приемник дистанционного управления стационарного обогревательного прибора (приемник) A6/1) |
| 417 | 7.5A | С кодом 891 (освещение вокруг премиума): блок контроля за освещением (N162) |
| 424 | 7.5A | Модель 290 с кодом 898 (беззарядная зарядка в заднем пассажирском салоне), за исключением кода 224 (конструкция системы заднего сиденья): блок управления мобильной телефонной колонкой в заднем пассажирском салоне (в заднем пассажирском салоне) N123/10) |
| 425 | 30A | с кодом 906 (передний подлокотник): блок управления армрестным обогревательным устройством (N5) |
| 426 | 15A | Образец 290, за исключением кода B26 (AMG Упаковка с аэродинамикой: блок управления задним крылом (N170) |
| 427 | 25A | Модель 290 с кодом 467 (дифференциал электронного блокировки): блокировка электрической дифференциальной системы (N3/2) |
| 428 | 15A | С кодом 489 (AIR BODY CONTROL): AIR BODY CONTROL Плюс control единица N51/8) |
| 429 | 5A | Модель 290:DIRECT SELECT INTERFACE (N150) |
| 430 | резерв | |
| 432 | 50A | Образец 290 с кодом 201 (рулевое управление задней осью): блок управления правой задней осью (N68/4) |
| 433 | 50A | Модель 290 с кодом 201 (рулевое управление задней осью): блок управления левой задней осью (N68/3) |
| 434 | 40A | С кодом 489 (AIR BODY CONTROL): AIR BODY CONTROL реле (relect) K67) |
| 435 | 50A | Модель 257 с кодом 881 (закрывание ствола)]: блок управления крышкой багажника (N121); Модель 290: блок управления приводом (N121/1) |
| 442 | 5A | Образец 290 с кодом 224 (конструкция системы заднего сиденья): Держатель задней чашки (R5/3) |
| 443 | - | резерв |
| 444 | 20A | С CODE 550 (поездка автоприцепа): блок контроля за распознаванием прицепов (N28/1) |
| 445 | 30A | С CODE 550 (поездка автоприцепа): блок контроля за распознаванием прицепов (N28/1) |
| 446 | 30A | С CODE 550 (поездка автоприцепа): блок контроля за распознаванием прицепов (N28/1) |
| 447 | 20A | С CODE 550 (поездка автоприцепа): блок контроля за распознаванием прицепов (N28/1) |
| 448 | 30A | С CODE 550 (поездка автоприцепа): блок контроля за распознаванием прицепов (N28/1) |
| 449 | 25A | С кодом U67 (внутреннее отверстие в 230 вольт) или код U80 (115В розетка):DC/AC блок управления конвертором (N24/3) |
| 450 | 7.5A | Двигатель 256 с кодом M016 (двигатель с высокой эффективностью работы двигателя), двигатель 177: блок управления приводом для всех колес (N45) |
| 451 | 30A | С CODE 872 (сиденное обогревательное устройство сзади): блок управления обогревательным устройством заднего сиденья (N25/6) |
| 452 | 20A | Модель 290 с кодом 466 (на монтировании двигателя): активированный блок управления монтированием двигателя (N3/42) |
| 453 | 30A | С кодом 902 (сиденческий обогревательный прибор плюс для водителя и пассажира спереди): блок управления обогревательным устройством для сиденья водителя (N25/5) |
| 454 | 15A | С кодом 489 (AIR BODY CONTROL): AIR BODY CONTROL control единица N51/3) |
| С кодом 459 (Стильный ограждение с регулируемым демпфером): адаптивный блок управления системой демпинга (N51/5) | ||
| 455 | 5A | С кодом U67 (внутреннее отверстие в 230 вольт) или код U80 (115В розетка):DC/AC блок управления конвертором (N24/3) |
| 456 | 15A | Расстояние в багажном отделении (X58/12) |
| 457 | 15A | Модель 257, за исключением кода 897 (заряд без мобильного телефона), за исключением кода 899 (многофункциональная телефонная связь) с кодом 301 (в пакете для дымокера), модель 290 с кодом 301 (в упаковке для дыма): передняя зажигалка для сигарет с подсветкой пепельницы (в золоте) R3); За исключением кода 301 (упаковка для дымокера): внутренний розетка транспортного средства, передняя (вторая) X58/17); С кодом 866 (Предварительное положение системы раздевания заднего сиденья): электрический соединитель системы разъема заднего сиденья для сиденья водителя (X55/3) и переднее сиденье для пассажиров, заднее сиденье, электрический соединитель системы разъема (X55/4); Модель 257 с кодом 460 (версия Канады) или кодом 494 (вариант Канады) USA (вариант) и код 897 (заряд без мобильного телефона) или код 899 (многофункциональное телефонное сообщение): розетка для ног пассажиров (в передней части пассажирского салона) X58/40) |
| 458 | 15A | С кодом 301 (упаковка для дымокера): задняя зажигалка для сигарет (R3/1); За исключением кода 301 (упаковка курильщика): розетка задней центральной консоли (X58/18) |
| 459 | 15A | Модель 290: блок управления приводом (N145/1) |
| 464 | 5A | Модель 290: блок управления приводом (N145/1) |
| 465 | резерв | |
| 466 | резерв | |
| 467 | 5A | С кодом 475 (система мониторинга давления в трубах): блок управления системой контроля давления в шинах (N88) |
| 468 | 7.5A | С кодом 235 (Пилот для приведения в действие PARKTRONIC): блок управления системой стоянки (N62); С кодом 218 (задняя камера) и за исключением кода 235 (Пилотный пилот с PARKTRONIC:: блок управления камерой с перезагрузкой (N66/2) |
| 469 | 5A | С CODE 871 (HANDS-FREE ACCESS): Модуль заднего переключения (N38) |
| 470 | 5A | Модель 290 с кодом 467 (дифференциал электронного блокировки): блокировка электрической дифференциальной системы (N3/2) |
| 471 | резерв | |
| 472 | резерв | |
| 473 | 40A | Модель 257 с кодом U79 (Голубая (Голубая) SCR) очистка дизельных отработавших газов, поколение 3): блок управления " адблюж " ( " голубой " ) N118/5) |
| 474 | 50A | Отопительный прибор для заднего окна (R1) |
| 475 | 40A | С кодом 810 (Звуковая система): блок управления усилителем звуковой системы (N40/3); С кодом 811 (усовершенствованная звуковая система): передний блок управления усилителем звуковой системы (N40/7) ; Модель 257 с двигателем 256 и код M016 (высокоэффективный двигатель) за исключением кода B63 (звук, производимый с помощью шоу-двигателя) и за исключением кода 810 (система звука), за исключением кода 811 (усилительная звуковая система): блок управления усилителем звука средней линии (усилитель звука) (усилитель) (усилитель) N40/2) |
| 476 | 40A | Сзади SAM рег. блок N10/8) |
| 477 | 40A | Сзади SAM рег. блок N10/8) |
| 478 | 40A | С кодом 811 (усовершенствованная звуковая система): передний блок управления усилителем звуковой системы (N40/7) |
| 479 | резерв | |
| 480 | 5A | Модель 290 с кодом 224 (конструкция системы заднего сиденья): Прикосновение (причем:A105/3) |
