Предохранители и реле Mercedes Benz E Class W213 2017-2023

Схемы относятся к указанным годам и вариантам Mercedes Benz E Class W213 2017-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается пятое поколение Mercedes-Benz E-Class (W213, C238, A238), выпускавшееся с 2017 по 2023 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz E180, E200, E250, E300, E350, E400, E450, E43, E53, E63, E200 d, E220d, E300 d, E350 d и E400 d (2017, 2018, 2019, 2020, 2021, 2022, 2023), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz E-Class 2017-2023

Mercedes-Benz E-Class (W213; 2017-2023)

Блок предохранителей панели приборов

Расположение блока предохранителей

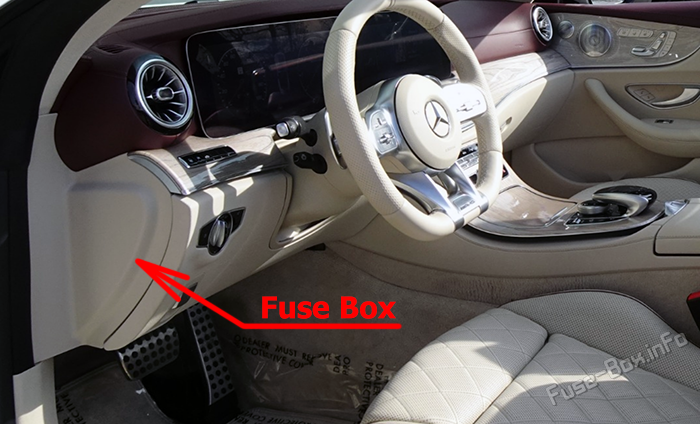

Блок предохранителей расположен сбоку панели приборов за боковой накладкой.Расположение блока предохранителей в салоне (панель приборов): Mercedes-Benz E-Class (W213; 2017-2023)

Схема блока предохранителей

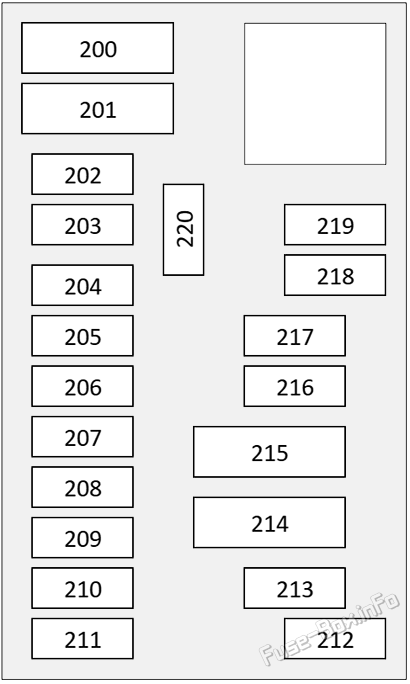

Схема блока предохранителей в салоне (панель приборов): Mercedes-Benz E-Class (W213; 2017-2023)

Назначение предохранителей в панели приборов
№НоминалНазначение
20040AПередний блок управления кузовом
20140AПередний блок управления кузовом
20330AЭлектростеклоподъёмники
2045AТакси
2057.5AСистемы подушки безопасности
2065AАналоговые часы
2087.5AРадио; Навигационная система.
2095AСистема кондиционирования воздуха и отопления
21015AСистема кондиционирования воздуха и отопления
21115A3.2 Нагрев и управление рулевым управлением
21330AПредупредительный натяжитель для ремня безопасности слева и справа
21430AЭлектростеклоподъёмники

Блок предохранителей в передней нише для ног

Расположение блока предохранителей

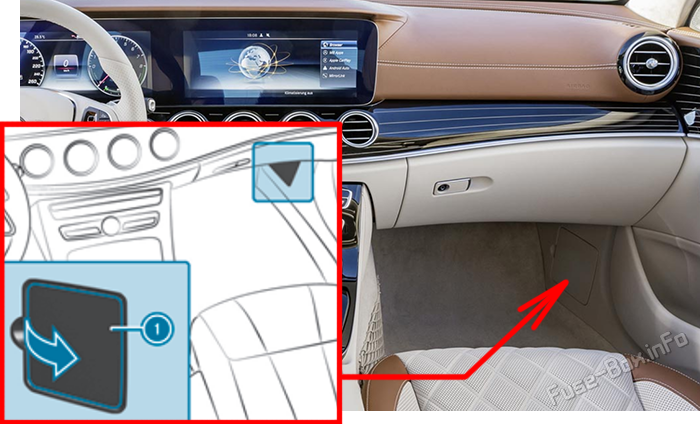

Отщёлкните крышку (1) и снимите её.Расположение блока предохранителей в салоне (ниша для ног): Mercedes-Benz E-Class (W213; 2017-2023)

Схема блока предохранителей

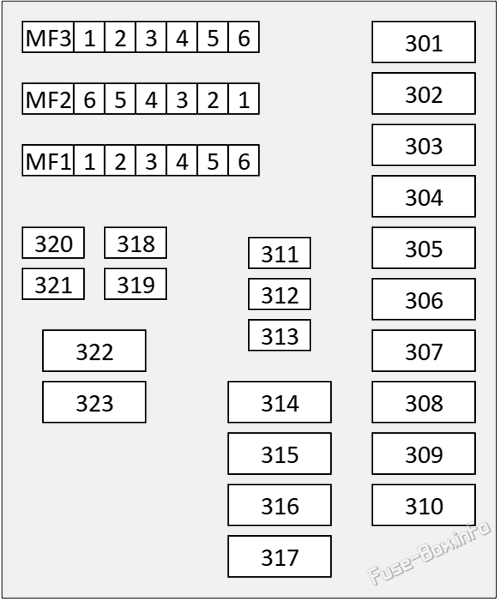

Схема блока предохранителей в салоне (ниша для ног): Mercedes-Benz E-Class (W213; 2017-2023)

Назначение предохранителей в передней нише для ног
№НоминалНазначение
30130AМощность окна, крыша Варио
30230AОкно мощности
30330AРегулировка переднего сиденья
30430AРегулировка переднего сиденья
3055AДатчик < < Lough/down > >
30630AОтопление/вентиляция передняя часть сиденья
3075AСистема экстренного вызова
3085AРадио-навигационная система
30930AШум/полосная крыша, панорамный крыша
31030AНатяжитель ремня справа
3115AЭлектроника двигателя
3127.5AСистемы подушки безопасности
3137.5AРадио-навигационная система
3145AВспомогательное отопление
31420AВспомогательное отопление
31530AЭлектроника двигателя
31610AНакладные инструменты
31715AРадио-навигационная система
3185AПротивоугонная сигнализация
31910AKEYLESS-GO
3205AРадио-навигационная система
32110A6.11 Замок зажигания
3227.5AТематический блок документов
323Диагностическое разъем
MF1-2Системы помощи вождению
MF1-3Комфортная телефонная связь
MF1-4Регулировка переднего сиденья
MF1-5Регулировка переднего сиденья
MF1-6DISTRONIC PLUS
MF2-2Радио-навигационная система
MF2-3Натяжитель ремня справа
MF2-4Направляю-распространяю
MF2-5Система отопления и кондиционирования
MF2-6Система отопления и кондиционирования
MF3-1Электроника двигателя
MF3-2Радио-навигационная система
MF3-3Радио-навигационная система
MF3-4Системы помощи вождению
MF3-5Система отопления и кондиционирования

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

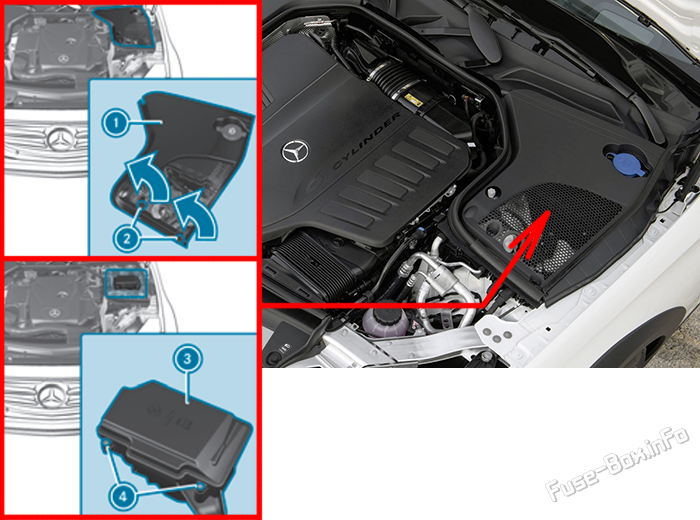

Поверните фиксаторы (2) на крышке двигателя (1) на четверть оборота влево и снимите крышку по направлению стрелки. Выверните винты (4) и снимите крышку блока предохранителей (3).Расположение блока предохранителей в моторном отсеке: Mercedes-Benz E-Class (W213; 2017-2023)

Схема блока предохранителей

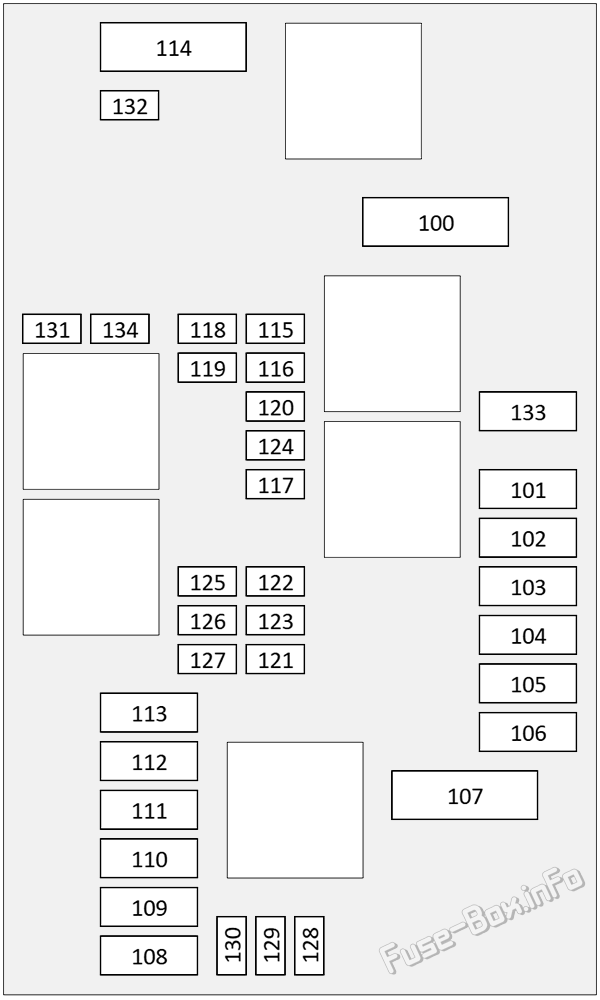

Схема блока предохранителей в моторном отсеке: Mercedes-Benz E-Class (W213; 2017-2023)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалНазначение
10040AABS/ASR/ESP/BAS
10115AЭлектроника двигателя
10220AЭлектроника двигателя
10315AЭлектроника двигателя
10415AЭлектроника двигателя
10525AАвтоматическая трансмиссия
10815AЭлектроника двигателя
10910AЭлектроника двигателя
11030AБлижний свет
11130AСтеклоочистители ветрового стекла
11330AЗапуск
11440AAIRMATIC / пневмоподвеска
1165AABS/ASR/ESP/BAS
1177.5AСистема/нагреватель, электроника двигателя
11815AЭлектроника двигателя
11915AЭлектроника двигателя
1205AОтопление ветрового стекла
1225AАвтоматическая трансмиссия
1235AПередняя часть кузова
1245AЭлектроника двигателя
1255AЭлектроника двигателя
1265AПереключатель наружного освещения
1285AПереключатель наружного освещения
1295AABS/ASR/ESP/BAS
1325AAIRMATIC / пневмоподвеска
13330AБлижний свет
13430AЗапуск

Блок предохранителей в багажнике

Расположение блока предохранителей

Открой крышку (1) в направлении стрелки.

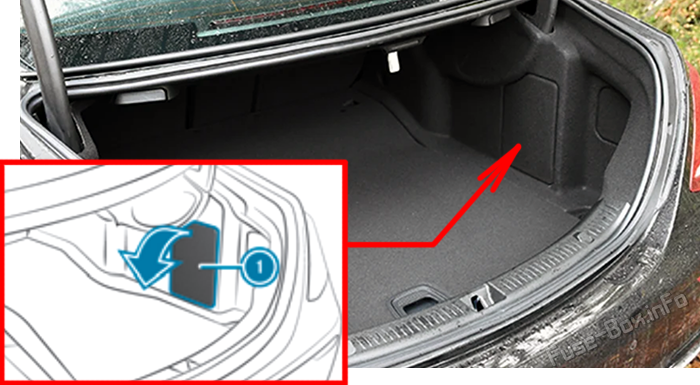

Автомобиль типа «седан»Расположение блока предохранителей в багажнике (Sedan): Mercedes-Benz E-Class (W213; 2017-2023)

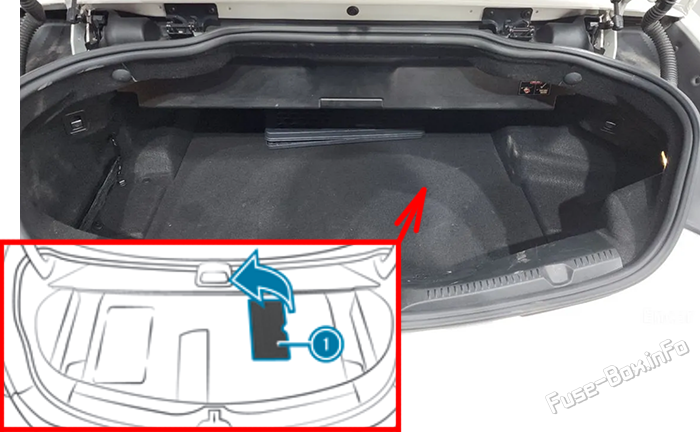

Куп, конвертируемыйРасположение блока предохранителей в багажнике (Coupe, Convertible): Mercedes-Benz E-Class (W213; 2017-2023)

Схемы блоков предохранителей

Вариант 1

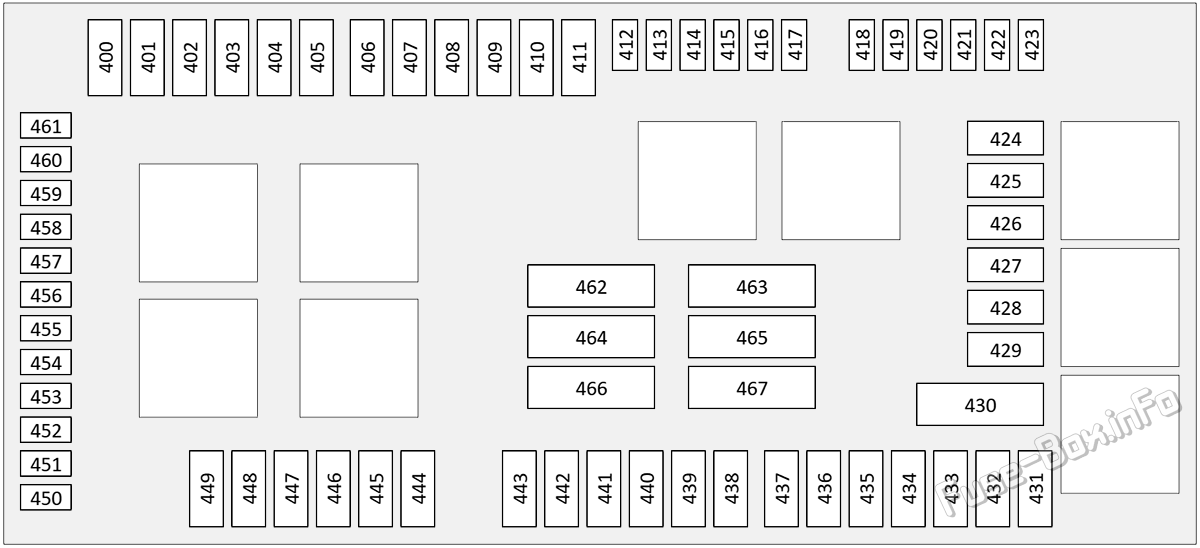

Trunk fuse box diagram (v.1): Mercedes-Benz E-Class (W213; 2017-2023)

Установка предохранителей в грузовом пространстве (версия 1)
№НоминалНазначение
40015AЭлектроника двигателя
40120AЭлектроника двигателя
40225AЭлектроника двигателя
40315AСистема отопления и кондиционирования
40430AРегулировка переднего сиденья
4055AСистема отопления и кондиционирования
40630AЛюк варио
40730AРегулировка переднего сиденья
40830AЗвуковая система
40915AЭлектроника двигателя
41125AТопливная система
4125AНатяжитель ремня справа
4135AЭлектроника двигателя
4145ATV настройщик
4155ADISTRONIC PLUS
4165AВспомогательное отопление
4175AОсвещение
41930AAIRSCARF, отопление/вентиляционное устройство переднего сиденья
42020AAIRSCARF, Такси - официальное транспортное средство
42030AAIRSCARF, Такси - официальное транспортное средство
42125AЭлектроника двигателя
42215AAIRMATIC / пневмоподвеска
4237.5AРегулировка сиденья сзади
425Радио-навигационная система
43040AВыпуск крышки с дистанционным стволом, крыша Варио
43050AВыпуск крышки с дистанционным стволом, крыша Варио
4315AТакси - официальное транспортное средство
43120AТакси - официальное транспортное средство
43225AТакси - официальное транспортное средство
4327.5AТакси - официальное транспортное средство
43320AПовреждение прицепа
43430AПовреждение прицепа
43530AПовреждение прицепа
43620AПовреждение прицепа
43730AПовреждение прицепа
43825AРозетка 230 В
4397.5AРегулировка сиденья сзади
44030AОтопление/задняя вентиляция сиденья
44120AЭлектроника двигателя
44230AОтопление/вентиляция передняя часть сиденья
44315AAIRMATIC / пневмоподвеска
4445AРозетка 230 В
44515AРозетка 12 В в багажнике
44615AРозетка 12 В спереди
44715AРозетка 12 В спереди
45010AСистема отопления и кондиционирования
4525AАвтоматическая трансмиссия
45310AАвтоматическая трансмиссия, электроника двигателя
4565AСистема контроля давления в шинах
4577.5AПарковочный ассистент
4585AВыпуск крышки удаленного ствола
4595AЭлектроника двигателя
4615AНатяжитель ремня справа
46240AAIRMATIC / пневмоподвеска, электроника двигателя
46350AПодогреваемое заднее окно
46440AЗвуковая система
46540AЗадняя часть кузова
46640AЗадняя часть кузова
46740AЗвуковая система

Вариант 2

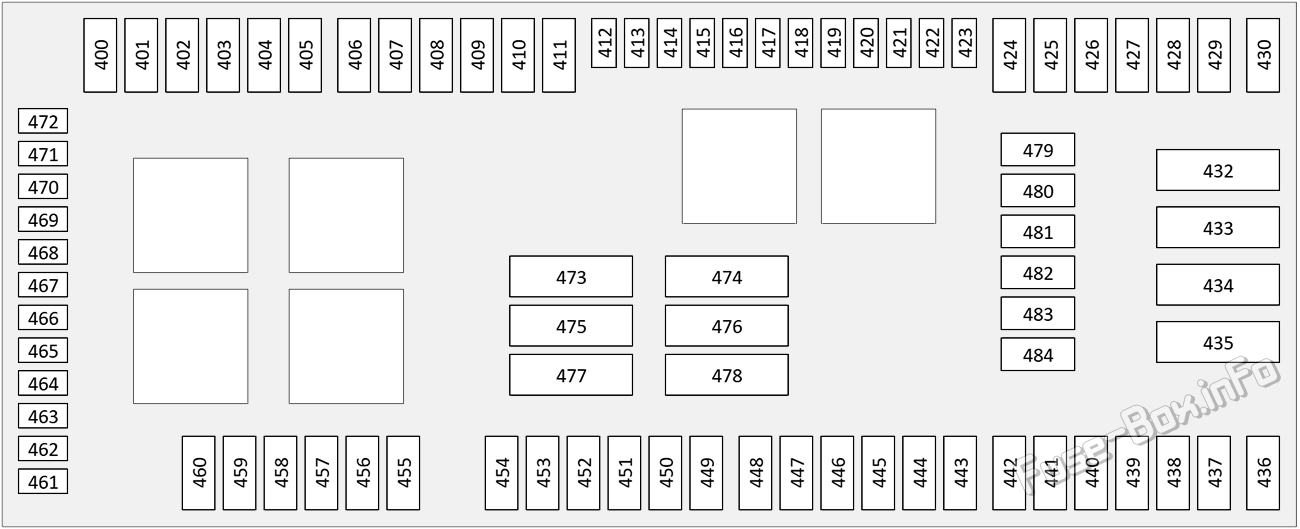

Trunk fuse box diagram (v.2): Mercedes-Benz E-Class (W213; 2017-2023)

Распределение предохранителей в грузовом пространстве (версия 2)
№НоминалНазначение
40015AЭлектроника двигателя
40120AЭлектроника двигателя
40225AЭлектроника двигателя
40315AСистема отопления и кондиционирования
40430AРегулировка переднего сиденья
4055AСистема отопления и кондиционирования
40630AЛюк варио
40730AРегулировка переднего сиденья
40830AЗвуковая система
40915AЭлектроника двигателя
41125AТопливная система
4125AНатяжитель ремня справа
4135AЭлектроника двигателя
4145ATV настройщик
4155ADISTRONIC PLUS
4165AВспомогательное отопление
4175AОсвещение
420AIRSCARF, Такси - официальное транспортное средство
421Комфортная телефонная связь
422Радио-навигационная система
42530AAIRSCARF, отопление/вентиляционное устройство переднего сиденья
426AIRSCARF, Такси - официальное транспортное средство
42725AЭлектроника двигателя
42815AAIRMATIC / пневмоподвеска
4297.5AРегулировка сиденья сзади
430Выпуск крышки с дистанционным стволом, крыша Варио
432Такси - официальное транспортное средство
43540AВыпуск крышки с дистанционным стволом, крыша Варио
4365AТакси - официальное транспортное средство
43830AРегулировка сиденья сзади
43930AРегулировка сиденья сзади
440Комфортная телефонная связь
441Отопление/задняя вентиляция сиденья
442Система отопления и кондиционирования
44325AТакси - официальное транспортное средство
4437.5AТакси - официальное транспортное средство
44420AПовреждение прицепа
44530AПовреждение прицепа
44630AПовреждение прицепа
44720AПовреждение прицепа
44830AПовреждение прицепа
44925AРозетка 230 В
4507.5AРегулировка сиденья сзади
45130AОтопление/задняя вентиляция сиденья
45220AЭлектроника двигателя
45330AОтопление/вентиляция передняя часть сиденья
45415AAIRMATIC / пневмоподвеска
4555AРозетка 230 В
45615AРозетка 12 В в багажнике
45715AРозетка 12 В спереди
45815AРозетка 12 В спереди
46110AСистема отопления и кондиционирования
4635AАвтоматическая трансмиссия
46410AАвтоматическая трансмиссия, электроника двигателя
4675AСистема контроля давления в шинах
4687.5AПарковочный ассистент
4695AВыпуск крышки удаленного ствола
4705AЭлектроника двигателя
4725AНатяжитель ремня справа
47340AAIRMATIC / пневмоподвеска, электроника двигателя
47450AПодогреваемое заднее окно
47540AЗвуковая система
47640AЗадняя часть кузова
47740AЗадняя часть кузова
47840AЗвуковая система
480Радио-навигационная система

Вариант 3

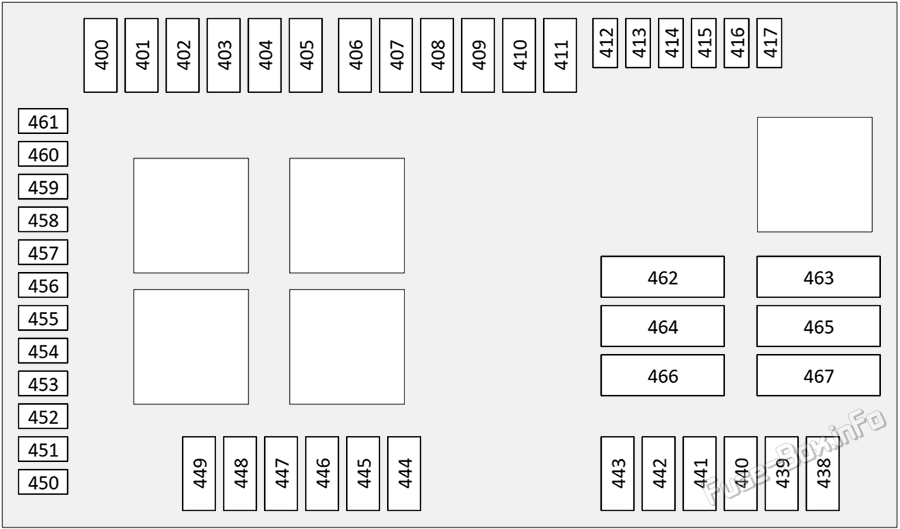

Trunk fuse box diagram (v.3): Mercedes-Benz E-Class (W213; 2017-2023)

Установка предохранителей в грузовом пространстве (версия 3)
№НоминалНазначение
40015AЭлектроника двигателя
40120AЭлектроника двигателя
40225AЭлектроника двигателя
40315AСистема отопления и кондиционирования
40430AРегулировка переднего сиденья
4055AСистема отопления и кондиционирования
40630AЛюк варио
40730AРегулировка переднего сиденья
40830AЗвуковая система
40915AЭлектроника двигателя
41125AТопливная система
4125AНатяжитель ремня справа
4135AЭлектроника двигателя
4145ATV настройщик
4155ADISTRONIC PLUS
4165AВспомогательное отопление
4175AОсвещение
43825AРозетка 230 В
4397.5AРегулировка сиденья сзади
44030AОтопление/задняя вентиляция сиденья
44120AЭлектроника двигателя
44230AОтопление/вентиляция передняя часть сиденья
44315AAIRMATIC / пневмоподвеска
4445AРозетка 230 В
44515AРозетка 12 В в багажнике
44615AРозетка 12 В спереди
44715AРозетка 12 В спереди
45010AСистема отопления и кондиционирования
4525AАвтоматическая трансмиссия
45310AАвтоматическая трансмиссия, электроника двигателя
4565AСистема контроля давления в шинах
4577.5AПарковочный ассистент
4585AВыпуск крышки удаленного ствола
4595AЭлектроника двигателя
4615AНатяжитель ремня справа
46240AAIRMATIC / пневмоподвеска, электроника двигателя
46350AПодогреваемое заднее окно
46440AЗвуковая система
46540AЗадняя часть кузова
46640AЗадняя часть кузова
46740AЗвуковая система
