Предохранители и реле Mercedes Benz E Class W214 2024-2026

Схемы относятся к указанным годам и вариантам Mercedes Benz E Class W214 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается шестое поколение Mercedes-Benz E-Class (W214), выпускающееся с 2024 по 2026 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz E200, E350, E450, E53, E220d, E450 d, E300de, E300e и E400e (2024, 2025, 2026), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz E-Class 2024-2026

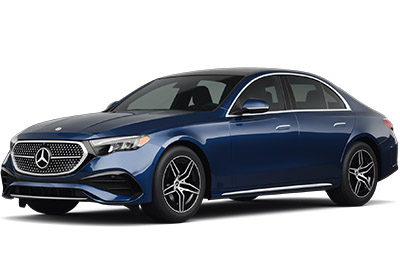

Mercedes-Benz E-Class (W214; 2024-2026)

Боковой блок предохранителей со стороны водителя

Расположение блока предохранителей

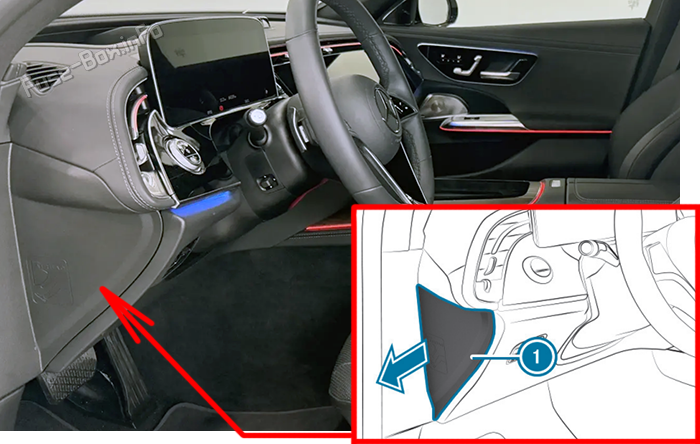

Сложить обложку (1) в направлении стрелки и снять ее.Расположение блока предохранителей в салоне (панель приборов): Mercedes-Benz E-Class (W214; 2024-2026)

Схема блока предохранителей

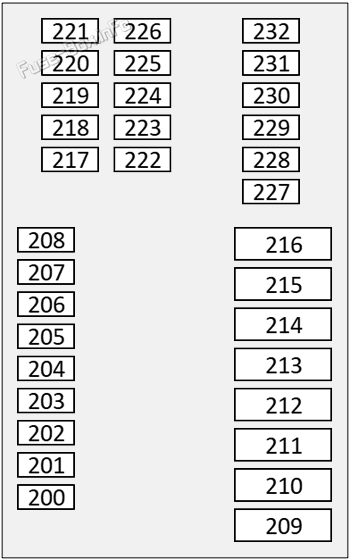

Схема блока предохранителей в салоне №1: Mercedes-Benz E-Class (W214; 2024-2026)

Назначение предохранителей в панели приборов
№НоминалНазначение
20010AДиагностическое разъем
2017.5AДиагностическое разъем
2025AГибридная периферия
2035AКлимат-контроль
20410AЭлектроника двигателя
2055AСистема помощи вождению
2057.5AСистема помощи вождению
2065AФункции регулировки/удобства для сидения
2077.5AСистема помощи вождению
2087.5AМодуль связи/система вызова экстренных служб
20930AРегулятор кузова - спереди
2105AГибридная периферия
21120AРадио-навигационная система / дисплей
21230AОтопление/вентиляция/отопление патрубков
21330AСистемы подушки безопасности
21430A2.11.1 Детали управления - двери
21530AФункции регулировки/удобства для сидения
21625AПриостановление действия
2187.5AФункции регулировки/удобства для сидения
21815AФункции регулировки/удобства для сидения
2195AКлимат-контроль
2205AСистема сбора данных
2275AВыставка на выставке
2287.5AРадио-навигационная система / дисплей
2295AРадио-навигационная система / дисплей
2305AСистема сигнализации против угона
2327.5AРадио-навигационная система / дисплей

Боковой блок предохранителей со стороны пассажира

Расположение блока предохранителей

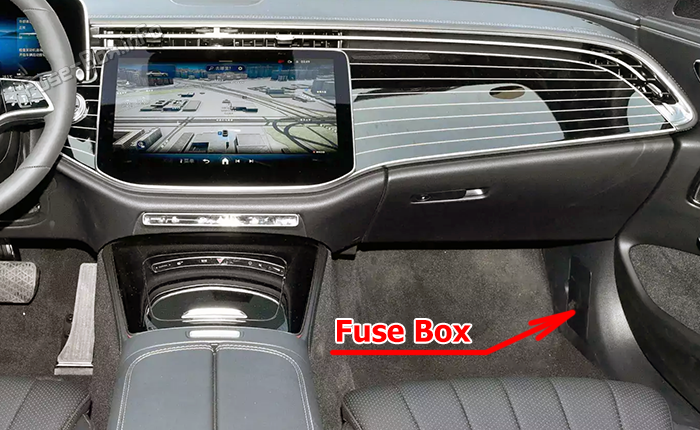

Отщёлкните крышку и снимите её.Расположение блока предохранителей в салоне (ниша для ног): Mercedes-Benz E-Class (W214; 2024-2026)

Схема блока предохранителей

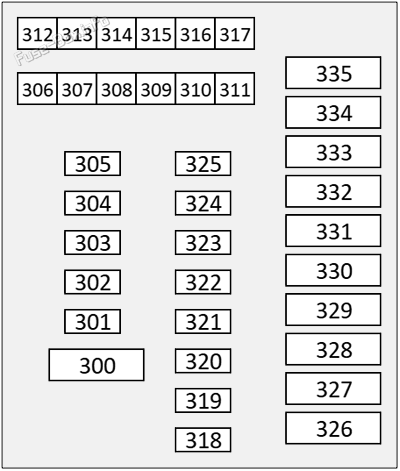

Схема блока предохранителей в салоне №2: Mercedes-Benz E-Class (W214; 2024-2026)

Назначение предохранителей в передней нише для ног
№НоминалНазначение
3015AЦентральная запирание, крышка багажника/задняя дверь
3025AСистема сигнализации против угона
3035AФункция зарядки мобильного телефона/телефона связи/системы вызова экстренных звонков, телефонии/индуктивной связи
30410AЦентральный замок зажигания
3055AСистема сигнализации против угона, панель управления навесом, слайдирующая крыша/панорамическая крыша
306Датчик дождя и света
308Электроника двигателя, гибридная
309Монитор давления в шинах
312Функции регулировки/удобства для сидения
313Функции регулировки/удобства для сидения
317Модуль связи/система вызова экстренных служб
3187.5AСистемы подушки безопасности
31910A6.11 Замок зажигания
32015AНакладная панель управления
32115AПривод с приводом AMG
32210A6.11 Замок зажигания
3237.5AСистема помощи вождению
3245AСистема помощи вождению
3257.5AФункция зарядки мобильной телефонной связи/вводной мобильной связи
32630AФункции регулировки/удобства для сидения
32730A2.11.1 Детали управления - двери
32830AЭлектроника двигателя
32930AСистемы подушки безопасности
3305AВспомогательное отопление, климатический контроль
33020AВспомогательное отопление, климатический контроль
33130AРадио-навигационная система / дисплей
33230AФункции регулировки/удобства для сидения
33330AНадводная панель управления, скользящая крыша/панорамная крыша
33430AНадводная панель управления, скользящая крыша/панорамная крыша
33510AUSB-розетка
33520AUSB-розетка

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

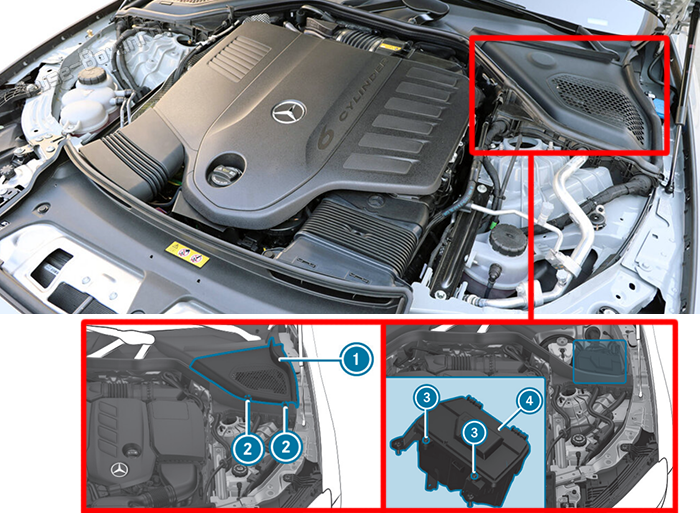

Поверните оба зажима (2) на обложку (1) четверть поворота направо, а затем откройте крышку вверх. Отстегните винты (3) и снимите обложку (4) блок предохранителей.Расположение блока предохранителей в моторном отсеке: Mercedes-Benz E-Class (W214; 2024-2026)

Схема блока предохранителей

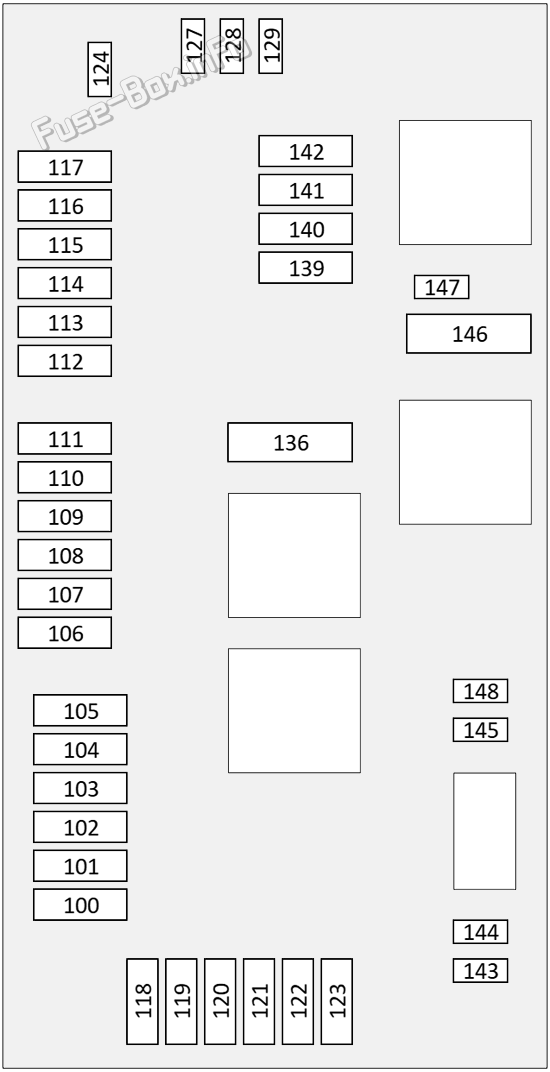

Схема блока предохранителей в моторном отсеке: Mercedes-Benz E-Class (W214; 2024-2026)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалНазначение
1005AЭлектроника двигателя
10025AЭлектроника двигателя
10110AЭлектроника двигателя
10115AЭлектроника двигателя
10225AЭлектроника двигателя
10315AЭлектроника двигателя
10325AЭлектроника двигателя
10420AЭлектроника двигателя
10520AЭлектроника двигателя
1067.5AЭлектроника двигателя
10720AСпереди - фонари для чтения
10830AСтеклоочистители ветрового стекла
1095AКлимат-контроль
11130AПередний блок управления кузовом, Рог
11230AЭлектроника двигателя
11320AСпереди - фонари для чтения
11430AПередний блок управления кузовом, Рог
11510AДиагностическое разъем
11730AЭлектроника двигателя
11810AЭлектроника двигателя
11915AЭлектроника двигателя
12010AЭлектроника двигателя
12115AЭлектроника двигателя
1225AЭлектроника двигателя
1235A6.11 Замок зажигания
1245AЭлектроника двигателя, гибридная
1277.5AESP
1285AESP
1295AРегулятор кузова - спереди
1405AЭлектроника двигателя
14110AЭлектроника двигателя
14210AЭлектроника двигателя
14640AESP
1475AESP



Блок предохранителей в багажнике

Расположение блока предохранителей

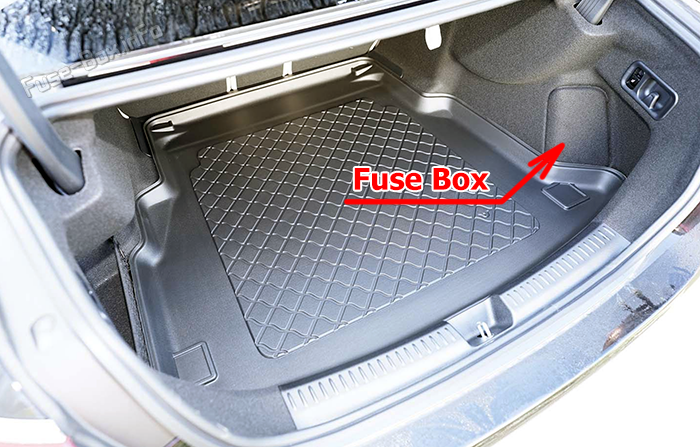

Отщёлкните крышку и снимите её.Расположение блока предохранителей в багажнике: Mercedes-Benz E-Class (W214; 2024-2026)

Схема блока предохранителей

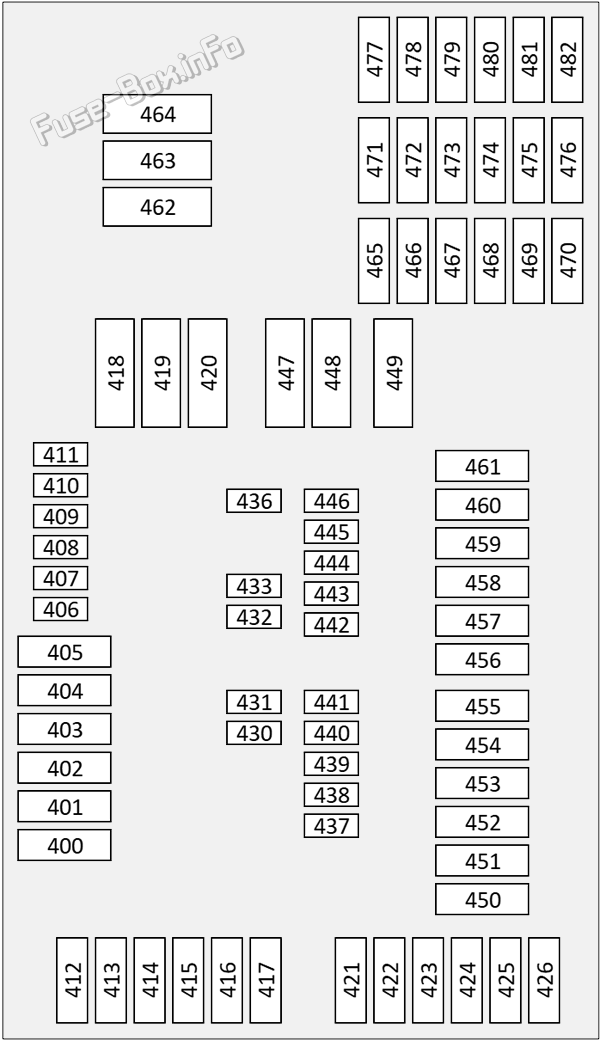

Схема блока предохранителей в багажнике: Mercedes-Benz E-Class (W214; 2024-2026)

Назначение предохранителей в багажнике
№НоминалНазначение
40015A12В Зарядное разъем - передняя
40115A12В Распределитель - грузовое отделение
40330AФункции регулировки/удобства для сидения
40430AФункции регулировки/удобства для сидения
4077.5AГибридная периферия
4115AФункция дополнительного отопления, помощи при парковке, телефонной связи/индуктивной зарядки мобильных телефонов
41315AЭлектроника двигателя
41430AЗадний блок управления кузовом
41525AТопливная система
41630A2.11.1 Детали управления - двери
41730A2.11.1 Детали управления - двери
41840AЭлектроника двигателя
41940AПодогреваемое заднее окно
42040AУдаленная запираемость крышки/задняя дверь/свободный доступ рук
42130AЗадний блок управления кузовом
42220AUSB-розетка
4235AСистема помощи вождению
42430AОтопление/вентиляция/отопление патрубков
42615AАвтомобиль специального назначения
4315AМодуль связи/система вызова экстренных служб, гибридный
4325AСистема помощи вождению
43315AСистема зарядки, гибридная
4367.5AГибридная периферия
4377.5AОсвещение
4385AПомощь в вопросах стоянки
4395AСистема помощи вождению
4415AУдаленная запираемость крышки/задняя дверь/свободный доступ рук
44210AСистема зарядки, гибридная
4437.5AСистема помощи вождению
4457.5AAMG Звуковой опыт
44515AAMG Звуковой опыт
4465AUSB-розетка
44730AЗвуковая система, транспортное средство специального назначения
44740AЗвуковая система, транспортное средство специального назначения
45030AТягово-сцепное устройство
45120AТягово-сцепное устройство
45225AТягово-сцепное устройство
45325AТягово-сцепное устройство
45420AТягово-сцепное устройство
45525AАвтомобиль специального назначения
45625AАвтомобиль специального назначения
45725AАвтомобиль специального назначения
45830AФункции регулировки/удобства для сидения
4605AАвтомобиль специального назначения
47430AОтопление/вентиляция/отопление патрубков
47530AОтопление/вентиляция/отопление патрубков
