Предохранители и реле Mercedes Benz Eqa H243 2022-2024
Схемы относятся к указанным годам и вариантам Mercedes Benz Eqa H243 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz EQA (H243) 2022, 2023 и 2024 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mercedes-Benz EQA 2022-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

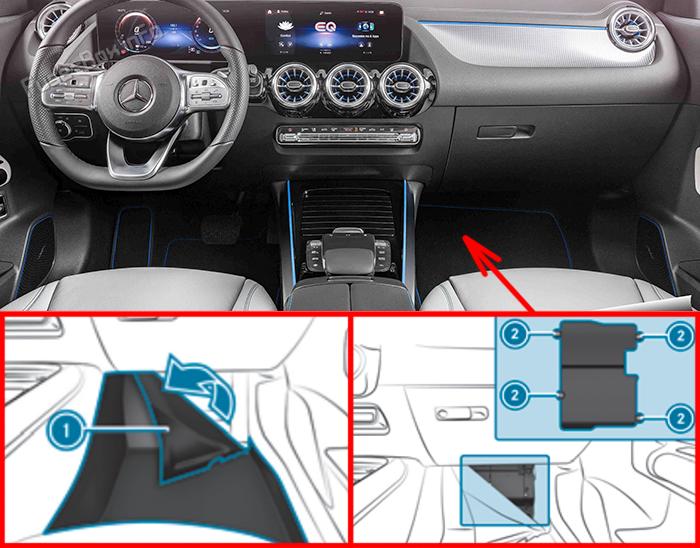

Расположение блока предохранителей
Откиньте коврик (1) по направлению стрелки, затем выверните болты (2) и снимите крышку блока.

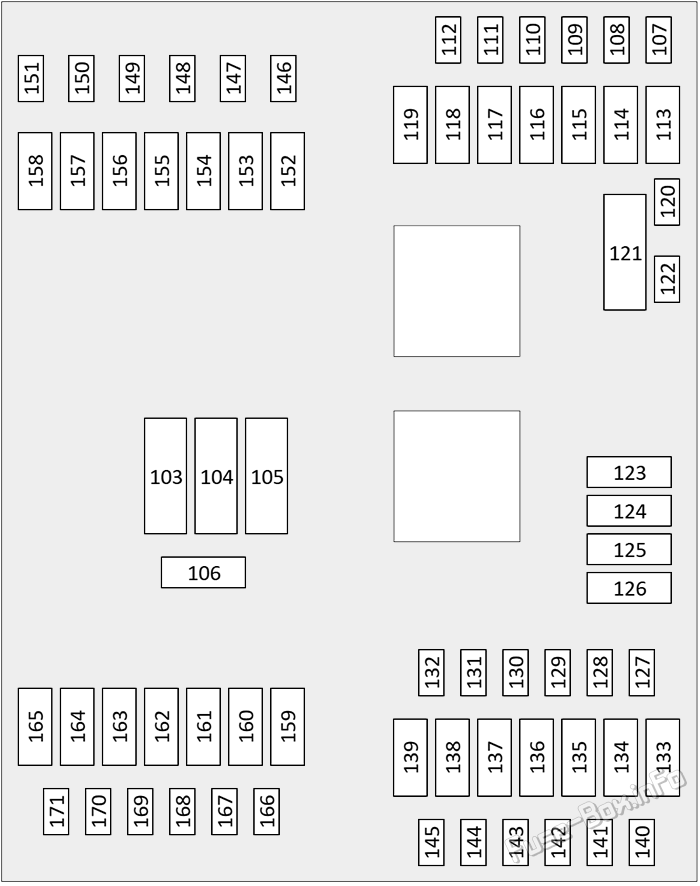

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 103 | 40A | Система отопления и кондиционирования |
| 104 | 30A | Аудиосистема [Звуковая средняя линия] |
| 104 | 40A | Аудиосистема [Звуковой премиум] |
| 105 | 40A | Отверстия/закрытия сапога |
| 106 | 30A | CBC/SAM, центральный шлюз, задний стеклоочиститель |
| 107 | 5A | DISTRONIC/FCW |
| 108 | 5A | Система экстренного вызова |
| 109 | 15A | Многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 110 | 10A | Диагностика |
| 111 | 7.5A | Тематический блок документов |
| 112 | 7.5A | Система восстановления |
| 113 | 30A | Люк |
| 114 | 15A | Регулировка амортизаторов |
| 115 | 30A | Система восстановления |
| 116 | 7.5A | Сиденье водителя, сиденье пассажира |
| 117 | 30A | Центральная консоль или розетка 115/230 В |
| 119 | 30A | Система восстановления |
| 121 | 40A | Подогреваемое заднее окно |
| 123 | 10A | Розетка питания / USB |
| 124 | 20A | Прикуриватель / передняя розетка |
| 125 | 10A | Розетка питания / USB |
| 126 | 20A | Розетка питания в багажнике |
| 129 | 10A | Система сигнализации против угона |
| 130 | 5A | AC / DC зарядка |
| 131 | 5A | Аудиосистема |
| 132 | 7.5A | Электронный замок зажигания / блокировка рулевой колонки |
| 136 | 30A | Сиденье водителя, сиденье пассажира |
| 138 | 30A | Сиденье водителя, сиденье пассажира |
| 140 | 15A | Накладная панель управления |
| 142 | 7.5A | Выключатель стоп-сигналов |
| 143 | 7.5A | Система кондиционирования и регулировка |
| 144 | 5A | Регулировочная панель, многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 145 | 10A | Многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 146 | 7.5A | Многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 147 | 10A | Электронный силовой агрегат - задняя часть |
| 148 | 5A | Многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 150 | 5A | Регулирование аккумуляторных батарей/PCMB Китай |
| 151 | 7.5A | AC / DC зарядка |
| 152 | 25A | Блок приборов, многофункциональное рулевое колесо, многомедийная коробка, навигация, радиосистема, телефонная система |
| 153 | 10A | AC / DC зарядка |
| 154 | 30A | Функции дверей |
| 155 | 10A | AC / DC зарядка |
| 156 | 30A | Функции дверей |
| 158 | 30A | CBC/SAM, внешнее освещение, предупреждающие о опасности вспышки /ECO |
| 160 | Электронный замок зажигания / блокировка рулевой колонки | |
| 161 | 10A | Функции дверей |
| 162 | 30A | Многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 163 | 15A | Функции дверей |
| 165 | 30A | CBC/SAM, внешнее освещение, предупреждающие о опасности вспышки /ECO |
| 166 | Система отопления и кондиционирования | |
| 167 | 5A | Центральная система запирания, система контроля давления в шинах |
| 168 | 5A | Многофункциональное рулевое колесо, многомедийная коробка, навигация, телефонная система |
| 169 | 7.5A | DISTRONIC/FCW, внешнее освещение, предупреждающие о опасности вспышки /ECO, многофункциональное рулевое колесо, многомедийный ящик, навигационная система, телефонная система, стеклоочистители - передний/дождевой датчик |
| 170 | 10A | прикуриватель Переднее соединительное рулевое колесо, многофункциональное рулевое колесо, многомедийный ящик, навигационная, телефонная система |
| 171 | 7.5A | Парктронная система |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

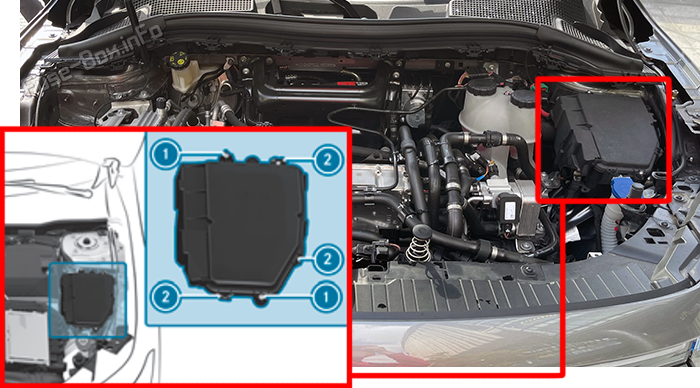

Расположение блока предохранителей
Выверните болты (1), затем нажмите на фиксаторы (2) и снимите крышку.

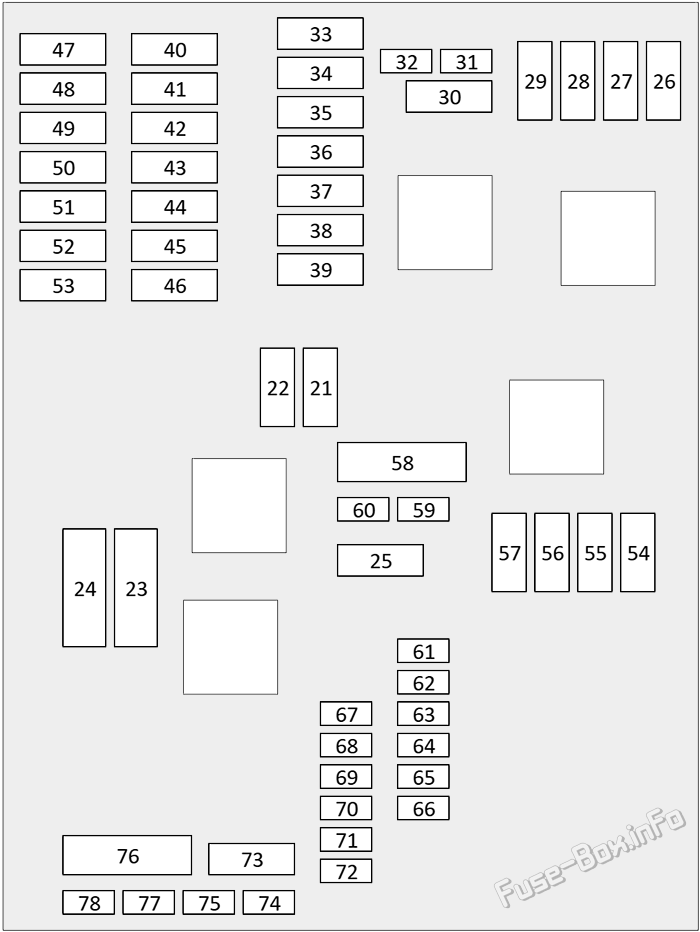

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 21 | 30A | CBC/SAM, фары |
| 22 | 20A | Фары |
| 23 | 40A | ESP / стояночный тормоз |
| 24 | 60A | ESP / стояночный тормоз |
| 30 | 10A | Электронный силовой агрегат - передний |
| 40 | 30A | CBC/SAM, фары |
| 42 | 30A | CBC/SAM, рог фанар, стеклоочистители - передний/датчик дождя |
| 43 | 10A | CBC/SAM |
| 44 | 30A | Передние стеклоочистители / датчик дождя |
| 46 | 10A | Система восстановления |
| 47 | 7.5A | DISTRONIC/FCW |
| 48 | 20A | Фары |
| 50 | 5A | Система отопления и кондиционирования |
| 51 | 15A | Электронный силовой агрегат - передний |
| 52 | 5A | Система отопления и кондиционирования |
| 53 | 7.5A | Система отопления и кондиционирования |
| 54 | 10A | CBC/SAM |
| 55 | 15A | Электронный силовой агрегат - передний |
| 56 | 5A | Система отопления и кондиционирования |
| 57 | 10A | Электронный силовой агрегат - передний |
| 66 | 5A | Звуковой генератор |
| 68 | 5A | CBC/SAM |
| 69 | 5A | Электронный силовой агрегат - передний |
| 70 | 7.5A | DISTRONIC/FCW |
| 71 | 5A | CBC/SAM |
| 72 | 5A | ESP / стояночный тормоз |
| 76 | 40A | ESP / стояночный тормоз |
| 78 | 5A | ESP / стояночный тормоз |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

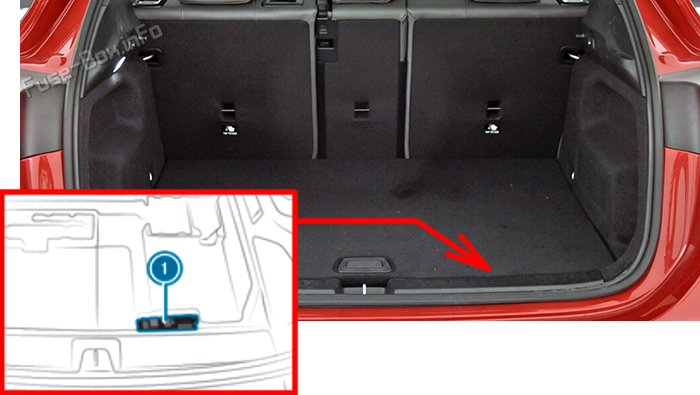

Расположение блока предохранителей
Поднимите крышку багажника.

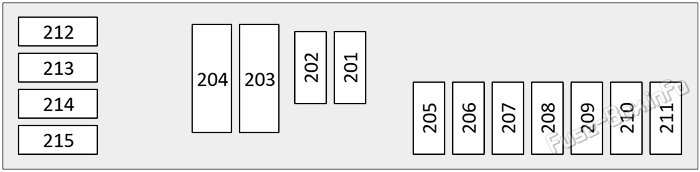

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 202 | 25A | Тягово-сцепное устройство |
| 208 | Тягово-сцепное устройство | |
| 209 | 20A | Тягово-сцепное устройство |
| 210 | 30A | Тягово-сцепное устройство |
| 211 | 20A | Тягово-сцепное устройство |
