Предохранители и реле Mercedes-Benz G-Class (W463)
Схемы относятся к указанным годам и вариантам Mercedes-Benz G-Class (W463). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz G-Class W463
Предохранитель прикуривателя (розетки) в Mercedes-Benz G-Class это предохранитель № 47 в блоке предохранителей в пространстве для ног пассажира.
Оглавление
Блок предохранителей приборной панели (100В)
Блок предохранителей приборной панели (100В)

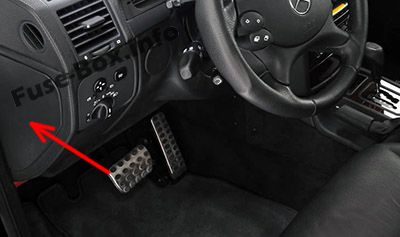

Расположение блока предохранителей
Блок предохранителей расположен сбоку панели приборов, со стороны водителя, за крышкой.

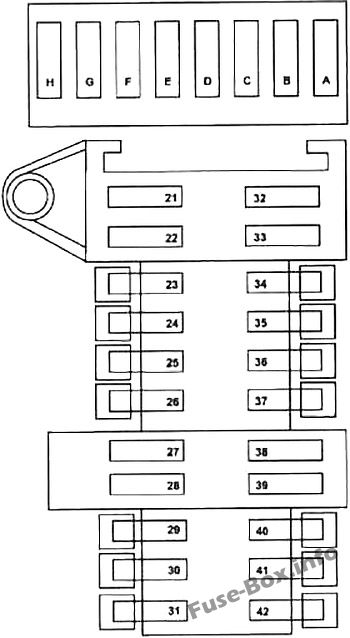

Схема блока предохранителей
| № | Цепь защищена | Amp |
|---|---|---|
| 21 | Блок управления передней левой дверью | 30 |
| 22 | Блок управления передней правой дверью | 30 |
| 23 | Купол/задняя лампа для чтения | 5 |
| 24 | Обогреватель лобового стекла (SA) | 20 |
| 25 | Обогрев сиденья водителя/пассажира (SA) | 30 |
| 26 | Светильник входной, освещение входной полосы (SA) | 7.5 |
| 27 | Модуль управления сиденьем водителя, регулировка рулевого колеса | 30 |
| 28 | Розетка для лотка для мелочей | |
| 30 | Кондиционер, рециркуляционная установка отопления | 40 |
| 31 | EIS | 20 |
| 32 | Блок управления задней левой дверью | 30 |
| 33 | Блок управления задней правой дверью | 30 |
| 34 | Теле помощь | 7.5 |
| 37 | Вакуумный насос блокировки дифференциала | 15 |
| 38 | Вакуумный насос блокировки дифференциала | 30 |
| 39 | Модуль управления раздаточной коробкой | 40 |
| 40 | ABS | 25 |
| 41 | UCP/кондиционер | 7.5 |
| 42 | Контрольная лампа подушки безопасности | 7.5 |
| B | Цепь блока управления ABS 87 Выключатель стоп-сигнала | 10 |
| C | Запасной | - |
| D | Цепь модуля управления ABS 15 Выключатель стоп-сигнала | 5 |
| E | Запасной | - |
| F | Модуль управления подогревом заднего сиденья | 20 |
| G | Вспомогательный вентилятор | 20 |
| H | Вспомогательный вентилятор | 20 |
Блок предохранителей в пространстве для ног пассажира (100C, передний SAM)
Блок предохранителей в пространстве для ног пассажира (100C, передний SAM)

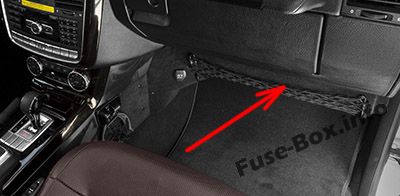

Расположение блока предохранителей
Он расположен в пространстве для ног пассажира за крышкой.

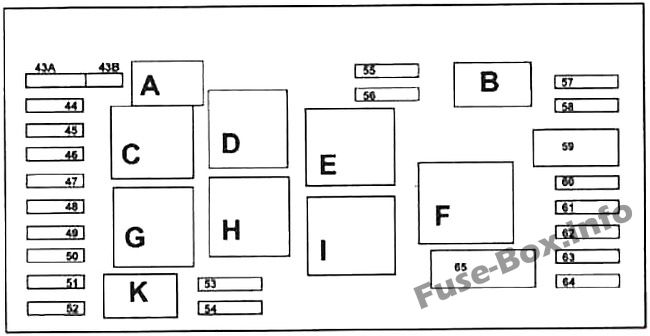

Схема блока предохранителей
| № | Цепь защищена | Amp |
|---|---|---|
| 43a | Схема фанфарных рожков 15р | 15 |
| 43b | Схема фанфар 30 | 15 |
| 44 | Схема телефонных систем 15R (SA) | 5 |
| 45 | Цепь контрольной лампы SRS/модуля управления 15R | 7.5 |
| 46 | Стеклоочиститель ВКЛ/ВЫКЛ | 20 |
| 47 | Прикуриватель, лампа вещевого ящика цепь 15R | 15 |
| 48 | Срок. 15 катушек зажигания | 15 |
| 49 | Подключен к модулю управления контрольной лампой 15 SRS | 7.5 |
| 50 | Переключатель освещения | 5 |
| 51 | Приборный щиток | 7.5 |
| 52 | Стартер | 15 |
| 53 | Управление двигателем | 15 |
| 54 | Управление двигателем | 15 |
| 55 | Срок. 87 ETC/трансмиссия | 7.5 |
| 56 | Блокировка дифференциала | 5 |
| 57 | Срок. 30Z ЭИС | 5 |
| 59 | Насос обратного потока АБС | 50 |
| 61 | Запасной | 15 |
| 62 | Разъем канала передачи данных, ближний свет | 5 |
| 63 | Ближний свет | 5 |
| 64 | Команда | 10 |
| 65 | Насос вторичного воздуха | 40 |
| Реле | ||
| A | Эстафета фанфар | |
| B | Реле клеммы 87, шасси | |
| C | Реле скорости 1 и 2 стеклоочистителя | |
| D | Клемма 15R реле | |
| E | Реле управления насосом KSG | |
| F | Реле воздушного насоса | |
| G | Клемма 15 реле | |
| H | Реле включения/выключения стеклоочистителя | |
| I | Реле клеммы 87, двигатель | |
| K | Реле стартера |
Блок предохранителей в центральной консоли (100А)
Блок предохранителей в центральной консоли (100А)
Расположение блока предохранителей
Блок предохранителей расположен в задней части центральной консоли (вид со стороны пассажира)

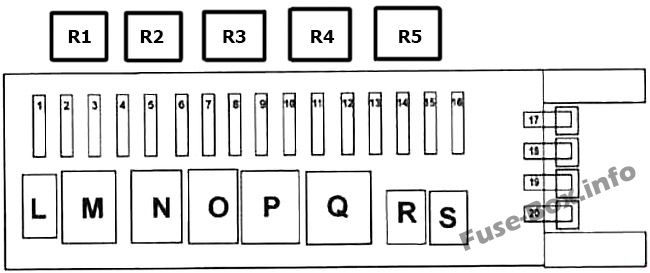

Схема блока предохранителей
| № | Цепь защищена | Amp |
|---|---|---|
| 1 | Срок. 15R2/TES левая | 30 |
| 2 | Срок. 15R2/TES правый | 30 |
| 4 | Топливный насос | 15 |
| 5 | Запасной | 20 |
| 6 | Запасной | 20 |
| 7 | Запасной | 20 |
| 8 | Антенный модуль, АТА сирена АТА, датчик наклона | 7.5 |
| 9 | OCP | 25 |
| 10 | Обогрев заднего стекла | 20 |
| 11 | Запасной | 20 |
| 12 | Модуль управления датчиком выходной скорости | 15 |
| 13 | Мультиконтурное сиденье (SA) | 20 |
| 14 | Система омывателя заднего стекла | 15 |
| 15 | Открытие крышки топливного бака | 10 |
| 16 | Система распознавания голоса | |
| 20 | Центральный замок Высокие ворота | 10 |
| Реле | ||
| L | Реле топливного насоса | |
| M | Реле 2, клемма 15R | |
| N | Релейный резерв 2 | |
| O | Релейный резерв 1 | |
| P | Реле обогревателя заднего стекла | |
| Q | Реле 1, клемма 15R | |
| R | Реле крышки заливной горловины, реверс полярности 1 | |
| S | Реле крышки заливной горловины, реверс полярности 2 | |
| R1 | Реле блокировки дифференциала (К36) | |
| R2 | Реле отключения стоп-сигналов ESP (K55) | |
| R3 | Реле насоса высокого давления/обратки ESP (K60) | |
| R4 | Реле правого дополнительного вентилятора (K9/2) | |
| R5 | Реле левого дополнительного вентилятора (K9/1) |
Блок предохранителей
Блок предохранителей

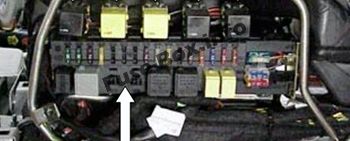

Находится рядом с аккумулятором (пол между задними нишами для ног).
Релейный модуль (100D)
Релейный модуль (100D)
Слева в задней части грузового отсека, под CD-чейнджером.
| Реле | |
|---|---|
| T | Реле центрального замка (ЦЗ) |
| U | Датчик частоты вращения выходного вала каскадной передачи N36 |
| V | K68 Реле стеклоочистителя заднего стекла |
| w | K68 Реле стеклоочистителя заднего стекла |
