Предохранители и реле Mercedes-Benz E-Class (W212, 2010-2016)
Схемы относятся к указанным годам и вариантам Mercedes-Benz E-Class (W212, 2010-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz E-Class 2010-2016
Предохранители прикуривателя (розетки) в Mercedes-Benz E-Class Это предохранители № 71 (гнездо в салоне спереди, прикуриватель спереди), № 72 (гнездо в багажном отделении) в блоке предохранителей в багажном отделении и предохранитель № 9 (гнездо в бардачке) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

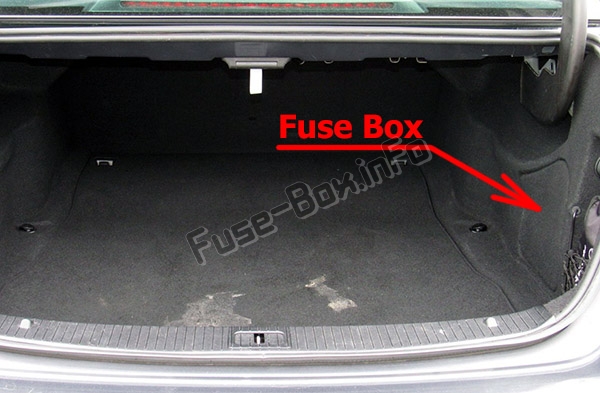

Расположение блока предохранителей
Он расположен с правой стороны багажного отделения, за крышкой.

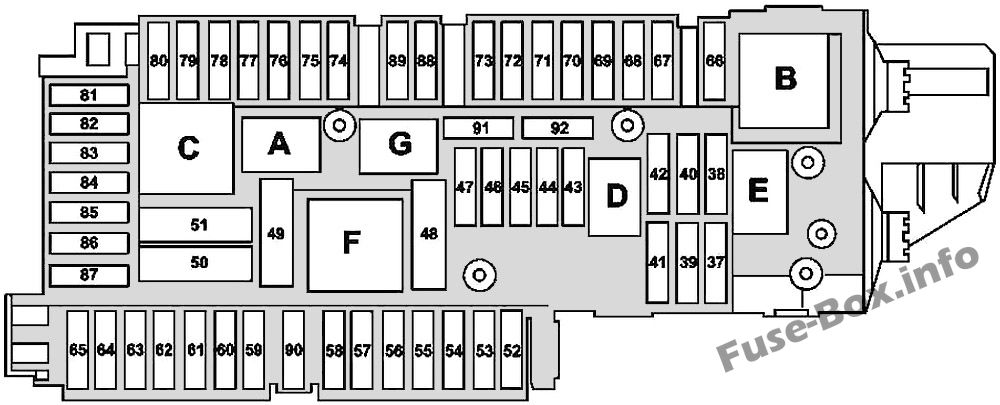

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 37 | Соленоид подголовника сиденья водителя NECK-PRO Соленоид подголовника сиденья переднего пассажира NECK-PRO | 7.5 |
| 38 | Действительно для модели 212.2: Электродвигатель стеклоочистителя задней двери | 15 |
| 39 | до 31.05.2010: Блок управления задней левой дверью Действительно для автомобилей с правым рулем с 01.06.2010: Блок управления левой передней дверью | 30 |
| 40 | Запасной | - |
| 41 | до 31.05.2010: Блок управления задней правой дверью Действительно для автомобилей с левым рулем с 01.06.2010: Блок управления правой передней дверью | 30 |
| 42 | Реле топливного насоса Действительно для двигателей 156, 271, 272, 273, 274, 276, 278, 642, 651: Блок управления топливной системой | 25 |
| 43 | Модуль связи телематических услуг | 7.5 |
| 44 | Переключатель частично электрической регулировки сиденья переднего пассажира | 30 |
| 45 | Переключатель частично электрической регулировки сиденья водителя | 30 |
| 46 | Антенный усилитель FM 1, AM, CL [ZV] и KEYLESS-GO Усилитель антенны на заднем стекле 1 Антенна DAB диапазона III Сирена сигнализации Блок управления защитой салона и защитой от буксировки Действительно с 01.06.2011 для двигателей 157, 276, 278: Реле насоса циркуляции охлаждающей жидкости | 7.5 |
| 47 | Запасной | - |
| 48 | Запасной | - |
| 49 | Обогрев заднего стекла | 40 |
| 50 | Правый передний реверсивный натяжитель аварийного натяжения | 50 |
| 51 | Левый передний реверсивный натяжитель аварийного натяжения | 50 |
| 52 | Запасной | - |
| 53 | Блок управления распознаванием прицепа | 30 |
| 54 | Блок управления распознаванием прицепа | 15 |
| 55 | Запасной | - |
| 56 | Розетка для прицепа | 15 |
| 57 | Блок управления распознаванием прицепа | 20 |
| 57 | Преобразователь напряжения молдинга порога левой передней двери с подсветкой Преобразователь напряжения молдинга порога правой передней двери с подсветкой | 7.5 |
| 58 | Блок управления распознаванием прицепа | 25 |
| 59 | Датчик DISTRONIC (DTR) переднего левого бампера Датчик DISTRONIC (DTR) переднего правого бампера | 7.5 |
| 60 | Мультиконтурный пневматический насос сиденья | 7.5 |
| 60 | Динамический мультиконтурный пневматический насос сиденья | 30 |
| 61 | Блок управления крышкой багажника Блок управления задней дверью | 40 |
| 62 | Блок управления сиденьем водителя | 25 |
| 63 | Блок управления подогревом заднего сиденья | 25 |
| 64 | Блок управления сиденьем переднего пассажира | 25 |
| 65 | до 28.02.2013: Блок управления обогревом рулевого колеса | 7.5 |
| 65 | с 01.03.2013: Блок управления модуля трубки рулевой колонки | 10 |
| 66 | Двигатель заднего вентилятора | 7.5 |
| 67 | Блок управления усилителем звуковой системы | 40 |
| 68 | Блок управления AIRmatic Электронный блок управления уровнем заднего моста | 15 |
| 69 | Усилитель заднего басового динамика | 25 |
| 70 | Блок управления системой контроля давления в шинах | 5 |
| 71 | Розетка в салоне автомобиля, спереди Передний прикуриватель с подсветкой пепельницы | 15 |
| 72 | Розетка в грузовом отсеке | 15 |
| 73 | Диагностический разъем Приемник радиоуправления стационарным отопителем Действительно с коробкой передач 722.930/931: Блок управления режимами коробки передач | 5 |
| 74 | Блок управления KEYLESS-GO Действительно с 01.03.2013: Фонарь передний правый Действительна с 01.03.2013: Левый передний фонарь Действительно с 01.12.2011: Блок управления DC/AC преобразователем | 15 |
| 75 | Стационарный отопитель Действительно с 01.03.2013 (с динамическими светодиодными фарами: Левый передний фонарь Правая передняя фара | 20 |
| 75 | Действительно для двигателя 156: Реле электродвигателя вентилятора масляного радиатора | 25 |
| 76 | Задний подстаканник Розетка в задней центральной консоли Заднее электрическое соединение USB | 15 |
| 77 | Задний подстаканник Действительно до 28.02.2013: Блок управления системы измерения веса (WSS) Действительно для автомобилей Китая и Южной Кореи: Навигационный процессор | 7.5 |
| 78 | Блок управления мультимедийным интерфейсом Мультимедийный соединительный блок | 7.5 |
| 79 | Действительно до 31.05.2010: Блок управления радарными датчиками Действительны с 01.06.2010: Блок управления видео- и радарными датчиками Действительно с 01.03.2013: Блок управления шлюзом шасси | 5 |
| 80 | Блок управления системой парковки | 5 |
| 81 | Антенный усилитель/компенсатор сотовой телефонной системы Электрический разъем мобильного телефона Навигационный процессор | 5 |
| 82 | Регулятор вентилятора вентиляции переднего левого сиденья Регулятор вентилятора вентиляции правого переднего сиденья | 10 |
| 83 | Муфта разъема цепи 15R Блок управления системой экстренного вызова Действительно до 31.05.2010: Навигационный процессор Исполнение для Японии: блок управления электронным взиманием платы за проезд | 7.5 |
| 84 | Модуль питания камеры заднего вида Блок управления цифровым аудиовещанием Действительно до 28.02.2013: Блок управления камерой заднего вида Действительно с 01.03.2013: Камера заднего вида Действительно до 31.05.2010: Блок управления SDAR/тюнера высокой четкости Действительно с 01.06.2010: Блок управления спутниковым цифровым радио (SDAR) Действительно с 01.03.2013: Блок управления камерой 360° | 5 |
| 85 | Действительно до 28.02.2015: ТВ-тюнер (аналоговый/цифровой) Действительно до 28.02.2015 : Цифровой ТВ-тюнер Действительно с 01.03.2015: Тюнер | 7.5 |
| 86 | ДВД плеер Левый задний дисплей Правый задний дисплей | 7.5 |
| 87 | Блок управления системой экстренного вызова Многофункциональный блок управления специальным транспортным средством (SVMCU) Действительно с 01.06.2011 для двигателей 157, 274, 276, 278: Реле насоса циркуляции охлаждающей жидкости Действует с 01.03.2015: Модуль связи телематических услуг | 7.5 |
| 88 | Действительно с коробкой передач 722.9: Интеллектуальный сервомодуль для ПРЯМОГО ВЫБОРА | 15 |
| 89 | Блок управления распознаванием прицепа Многофункциональный блок управления специальным транспортным средством (SVMCU) Действительно до 28.02.2013 с двигателем 157: Блок управления топливной системой Действительно с 01.03.2013 (со статичными светодиодными фарами): Правая передняя фара Левый передний фонарь | 30 |
| 90 | Реле насоса циркуляции охлаждающей жидкости Действительно для двигателя 642.8 с BlueTEC: Блок предохранителей AdBlue® | 40 |
| 91 | Действительно для коробки передач 722 с функцией ECO start/stop: Передний блок управления SAM с модулем предохранителей и реле | 10 |
| 92 | Действительно с 01.03.2013: Блок управления KEYLESS-GO Действительно с 01.03.2013: Задний коммутационный модуль Действительно до 30.11.2011: Блок управления DC/AC преобразователя | 15 |
| Реле | ||
| A | Цепь 15 реле | |
| B | Цепь реле 15R (1) | |
| C | Реле обогревателя заднего стекла | |
| D | Действительно для дизельного двигателя: Реле топливного насоса | |
| E | Реле стеклоочистителя двери багажного отделения | |
| F | Реле регулировки сиденья | |
| G | Цепь реле 15R (2) |

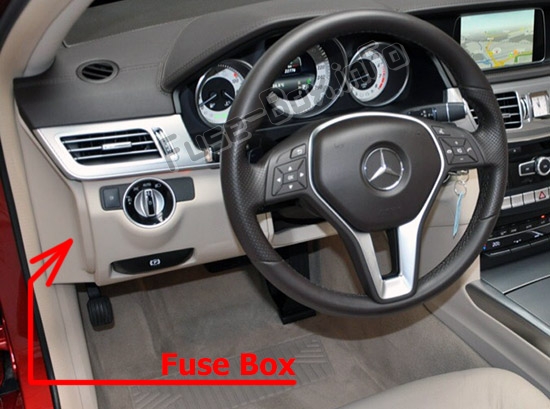

Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

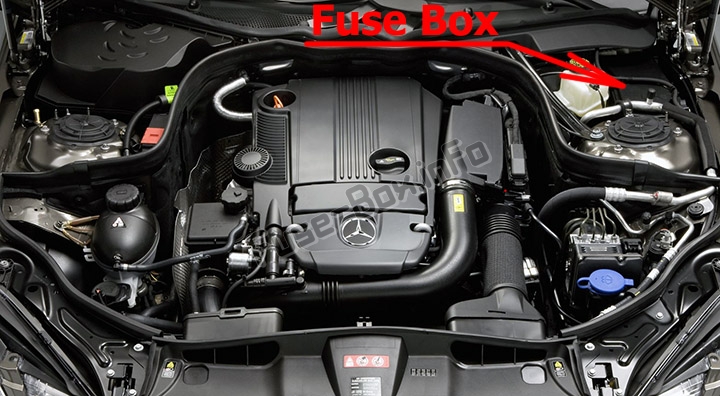

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке со стороны водителя, под крышкой.

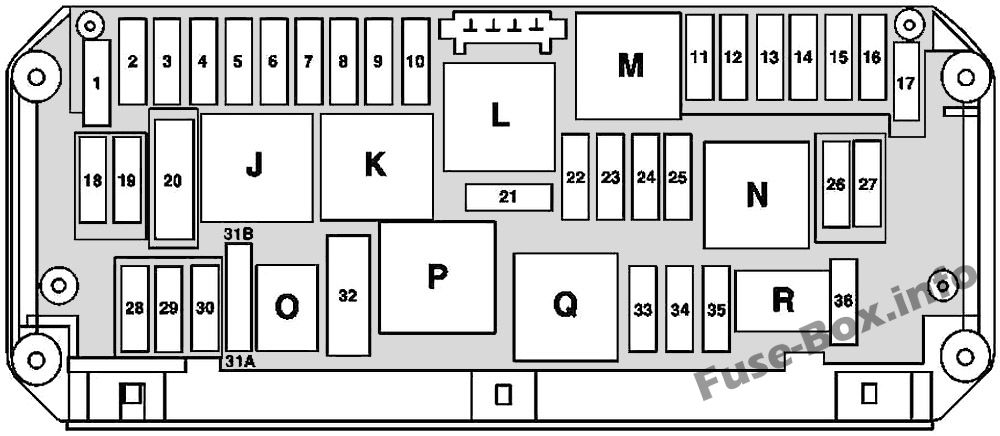

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 1 | Действительно для автомобиля с левым рулем: Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости Гибрид: блок управления системой рекуперативного торможения Действительно для автомобилей с правым рулем: Регулятор вентилятора | 25 |
| 2 | до 31.05.2010: Блок управления левой передней дверью Действительно для автомобилей с правым рулем с 01.06.2010: Блок управления левой задней дверью | 30 |
| 3 | до 31.05.2010: Блок управления правой передней дверью Действительно для автомобилей с левым рулем с 01.06.2010: Блок управления задней правой дверью | 30 |
| 4 | Действительно с двигателем 157: Блок управления топливной системой Действительно для двигателей 642, 651 до 31.05.2010: Датчик запотевания топливного фильтра с нагревательным элементом | 20 |
| 4 | Действительно для двигателя 651 (с дооснащенным подогревом топливного фильтра) до 31.05.2010: Блок управления датчика запотевания топливного фильтра с нагревательным элементом | 7.5 |
| 5 | Приборный щиток Выключатель наружного освещения Задний блок управления SAM с модулем предохранителей и реле Действительно с 01.03.2013: Блок управления электронной программой курсовой устойчивости Действительны с 01.03.2013: Блок управления Premium Electronic Stability Program | 7.5 |
| 6 | Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI Действительно для двигателей 271.958, 274.920: Блок управления CNG | 10 |
| 7 | Стартер | 20 |
| 8 | Блок управления дополнительной удерживающей системой | 7.5 |
| 9 | Розетка в перчаточном ящике | 15 |
| 10 | Мотор стеклоочистителя Обогреватель стояночного дворника | 30 |
| 11 | Аудио/COMAND дисплей Панель управления аудио/COMAND Навигационный модуль Кредл для навигационного модуля Двигатель вентилятора КОМАНД | 7.5 |
| 12 | Блок управления и управления ACC Блок управления верхней панели управления Действительно для трансмиссии 722, 724, 725: Кнопка режима автоматической коробки передач AIRMATIC: группа подвесных кнопок | 7.5 |
| 13 | Блок управления модуля трубки рулевой колонки Многофункциональная камера Стерео многофункциональная камера | 7.5 |
| 14 | Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 7.5 |
| 15 | Блок управления дополнительной удерживающей системой | 7.5 |
| 16 | Гибрид: Электрический компрессор хладагента Действительно с передачей 722.930/931: ПРЯМОЙ ВЫБОР ИНТЕРФЕЙСА Действительно для коробки передач 722 (кроме 722.930/931): Блок управления электронного модуля рычага селектора | 5 |
| 17 | Блок управления потолочной панелью управления Модуль управления панорамной сдвижной крышей | 30 |
| 18 | Выключатель наружного освещения Гибрид: блок управления силовой электроникой Действует до 28.02.2013: Группа переключателей панели приборов Блок управления верхней панели управления Действительно для коробки передач 722 с ECO start/stop: Реле вспомогательного насоса трансмиссионного масла | 7.5 |
| 19 | Действительно, за исключением коробки передач 722.9: Блок управления электронным замком зажигания, блок управления электрическим замком рулевого управления | 20 |
| 20 | Действительно для автомобиля с левосторонним управлением: блок управления электронной программой стабилизации, блок управления электронной программой стабилизации Premium Действительно для автомобилей с левосторонним управлением, гибрид: Блок управления рекуперативной тормозной системы | 40 |
| 21 | Распознавание занятости сиденья переднего пассажира и ACSR Блок управления системой измерения веса (WSS) кроме Гибридный до 28.02.2013:Выключатель стоп-сигналов Гибрид до 28.02.2013: Гибридный выключатель стоп-сигнала Включается через выключатель освещения вещевого ящика Лампа вещевого ящика | 7.5 |
| 22 | Действительно для двигателя вентилятора мощностью 650, 800 Вт: Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением Действительно для двигателя 156: Электрический разъем жгута проводов салона и жгута проводов двигателя Цепь 87 Муфта разъема M2e Действительно для двигателей 157, 271, 272, 273, 274, 276, 278: Электрический разъем внутреннего жгута и жгута проводов двигателя Действительно для двигателей 271, 272.98, 274.9, 276 и двигателя 651 (кроме 4MATIC): Привод жалюзи радиатора Действительно для двигателей 642, 651: Блок управления CDI Электрический разъем жгута проводов салона и жгута проводов двигателя | 15 |
| 23 | Действительно для дизельного двигателя: Задний блок управления SAM с модулем предохранителей и реле Действительно для двигателей 271, 642, 651: Контур 87 Соединительная втулка M1e Действительно для двигателей 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Электрический разъем внутреннего жгута и жгута проводов двигателя Действительно для двигателя 271: блок управления ME-SFI | 20 |
| 24 | Действительно для двигателей 156, 157, 271, 272, 273, 274, 276, 278, 642, 651: Электрический разъем внутреннего жгута и жгута проводов двигателя Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI Действительно для двигателей 271.958, 274.920: Блок управления CNG | 15 |
| 25 | Действительно для двигателей 642, 651 с BlueTEC: Блок управления оксидами азота после сажевого фильтра Блок управления оксидами азота после каталитического нейтрализатора SCR Блок управления датчиком твердых частиц сажи Действительно для бензинового двигателя: блок управления ME-SFI Гибридный: Реле насоса циркуляции охлаждающей жидкости системы охлаждения коробки передач Реле циркуляционного насоса охлаждающей жидкости силовой электроники HYBRID Действительно для двигателя 156: Соединительная втулка, цепь 87 M3e | 15 |
| 26 | Радио Радио с системой автопилота Блок управления COMAND | 20 |
| 27 | Действительно для бензинового двигателя: блок управления ME-SFI Действительно для дизельного двигателя: Блок управления CDI Блок управления электронным замком зажигания Действительно для двигателей 271.958, 274.920: Блок управления CNG | 7.5 |
| 28 | Приборный щиток | 7.5 |
| 29 | Действительно до 28.02.2013: Правый передний фонарь | 10 |
| 30 | Действительно до 28.02.2013: Левый передний фонарь | 10 |
| 31A | Левый рог фанфар Правый рог фанфар | 15 |
| 31B | Левый рог фанфар Правый рог фанфар | 15 |
| 32 | Действительно для двигателя 272: Электрический воздушный насос | 40 |
| 33 | Действительно для коробки передач 722.6: Электронный блок управления коробкой передач Действительно для трансмиссии 722.9, 724, 725: Полностью интегрированный блок управления трансмиссией | 10 |
| 34 | Действительно для двигателей 156, 271, 272, 273, 642, 651: Блок управления топливной системой | 7.5 |
| 35 | Гибрид: реле питания блока управления HYBRID | 7.5 |
| 36 | Блок управления системы ночного видения Действительно до 28.02.2013: Электронный блок управления DISTRONIC Действительно с 01.03.2013: Передний радарный датчик дальнего действия Действительно с 01.03.2013: Блок управления COLLISION PREVENTION ASSIST | 7.5 |
| Реле | ||
| J | Цепь 15 реле | |
| K | Цепь реле 15R | |
| L | Реле обогревателя парковочного положения дворников | |
| M | Цепь стартера 50 реле | |
| N | Реле цепи двигателя 87 | |
| O | Реле звукового сигнала | |
| P | Действительно для двигателя 272: Реле впрыска вторичного воздуха | |
| Q | Реле вспомогательного насоса трансмиссионного масла | |
| R | Реле цепи 87 шасси |

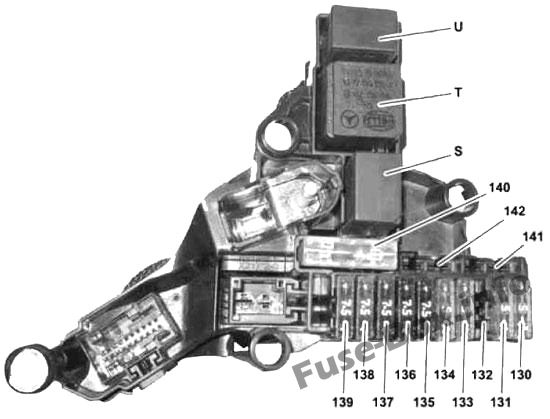

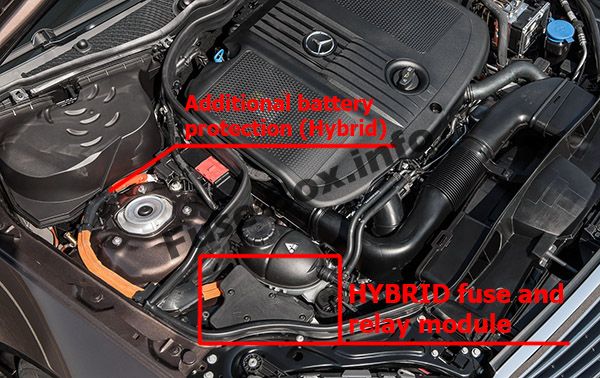

Дополнительный блок предохранителей в моторном отсеке (гибрид)
Дополнительный блок предохранителей в моторном отсеке (гибрид)
| № | Плавленый компонент | Amp |
|---|---|---|
| 130 | Блок управления системой рекуперативного торможения | 5 |
| 131 | Блок управления системой управления аккумуляторной батареей | 5 |
| 132 | Запасной | - |
| 133 | Блок управления силовой электроникой | 5 |
| 134 | Реле вакуумного насоса (-) | 5 |
| 135 | Блок управления системой управления аккумуляторной батареей | 7.5 |
| 136 | Пиротехнический сепаратор | 7.5 |
| 137 | Циркуляционный насос силовой электроники 1 | 7.5 |
| 138 | Циркуляционный насос силовой электроники 2 | 7.5 |
| 139 | Действительно для двигателя 651: Циркуляционный насос системы охлаждения коробки передач | 7.5 |
| 140 | Реле вакуумного насоса (+) | 40 |
| 141 | Запасной | - |
| 142 | Запасной | - |
| Реле | ||
| S | Реле насоса циркуляции охлаждающей жидкости системы охлаждения коробки передач | |
| T | Реле питания блока управления HYBRID | |
| U | Реле циркуляционного насоса охлаждающей жидкости силовой электроники HYBRID |

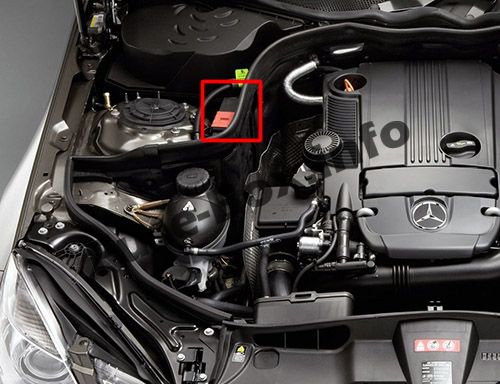

Передний блок предохранителей
Передний блок предохранителей

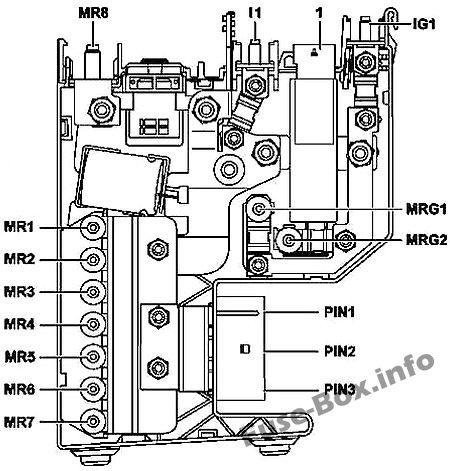

Без ЭКО старт/стоп
| № | Плавленый компонент | Amp |
|---|---|---|
| MR8 | Пирофуз, срабатывающий от блока управления дополнительной удерживающей системы | - |
| MR1 | Блок управления электроусилителем руля | 50 |
| MR2 | Запасной | - |
| MR3 | Запасной | - |
| MR4 | Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением | 100 |
| MR5 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| MR6 | Действительно для передней аккумуляторной батареи бортовой сети: Передний блок управления SAM с модулем предохранителей и реле | 60 |
| MR7 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| PIN1 | Действительно для автомобилей с левосторонним управлением: Регулятор вентилятора Действительно для автомобилей с правым рулем: Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 50 |
| PIN2 | Действительно для автомобилей с правым рулем: Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 50 |
| PIN3 | Реле AIRmatic Действительно с коробкой передач 725: Полностью интегрированный блок управления коробкой передач | 60 |
| MRG1 | Запасной | - |
| MRG2 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| IG1 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| I1 | Действительно для передней аккумуляторной батареи бортовой сети: Задний блок управления SAM с модулем предохранителей и реле | 100 |

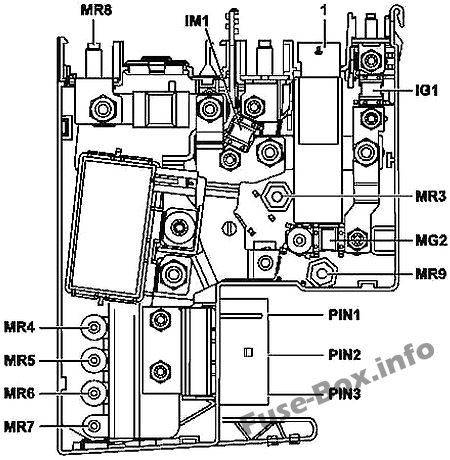

С ЭКО старт/стоп
| № | Плавленый компонент | Amp |
|---|---|---|
| MR8 | Генератор Блок управления стационарным отопителем | 350 |
| MR4 | Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением | 100 |
| MR5 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| MR6 | Действительно для передней аккумуляторной батареи бортовой сети: Передний блок управления SAM с модулем предохранителей и реле | 60 |
| MR7 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| MR9 | Запасной | - |
| MG2 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| MR3 | Блок управления электроусилителем руля | 80 |
| IG1 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| IM1 | Действительно для передней аккумуляторной батареи бортовой сети: Задний блок управления SAM с модулем предохранителей и реле | 100 |
| PIN1 | Действительно для автомобилей с левосторонним управлением: Регулятор вентилятора Действительно для автомобилей с правым рулем: Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 50 |
| PIN2 | Действительно для автомобилей с правым рулем: Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 50 |
| PIN3 | Реле AIRmatic Действительно с коробкой передач 725: Полностью интегрированный блок управления коробкой передач | 60 |

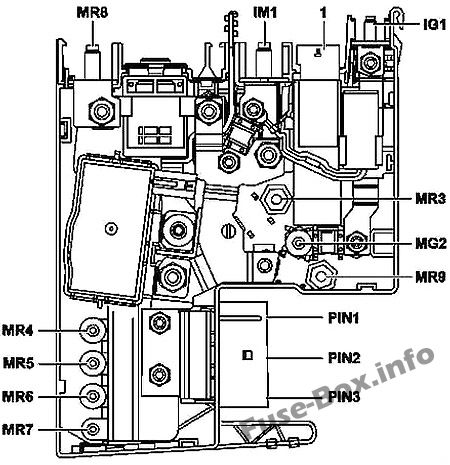

Гибридный
| № | Плавленый компонент | Amp |
|---|---|---|
| MR8 | Пирофуз, срабатывающий от блока управления дополнительной удерживающей системы | - |
| MR4 | Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением | 100 |
| MR5 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| MR6 | Действительно для передней аккумуляторной батареи бортовой сети: Передний блок управления SAM с модулем предохранителей и реле | 60 |
| MR7 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| MR9 | Модуль предохранителей и реле HYBRID | 150 |
| MG2 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| MR3 | Блок управления электроусилителем руля | 80 |
| IG1 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| IM1 | Действительно для передней аккумуляторной батареи бортовой сети: Задний блок управления SAM с модулем предохранителей и реле | 100 |
| PIN1 | Действительно для автомобилей с левосторонним управлением: Регулятор вентилятора Действительно для автомобилей с правым рулем: Блок управления рекуперативной тормозной системы | 50 |
| PIN2 | Действительно для автомобилей с правым рулем: Блок управления рекуперативной тормозной системы | 50 |
| PIN3 | Реле AIRmatic | 60 |
Задний блок предохранителей (F33)
Задний блок предохранителей (F33)
| № | Плавленый компонент | Amp |
|---|---|---|
| 170 | Бронировать | - |
| 171 | Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 172 | Задний блок управления SAM с модулем предохранителей и реле | 100 |

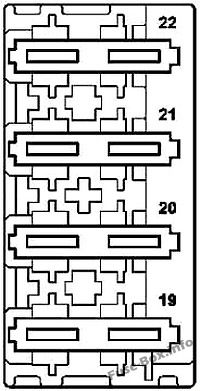

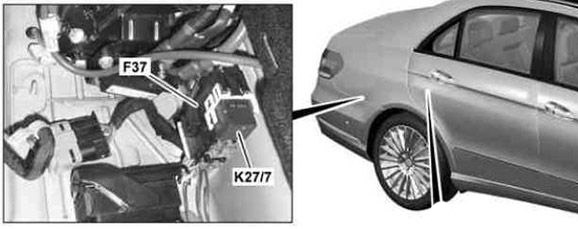

Блок предохранителей AdBlue (F37)
Блок предохранителей AdBlue (F37)
| № | Плавленый компонент | Amp |
|---|---|---|
| 19 | Блок управления AdBlue | 15 |
| 20 | Блок управления AdBlue | 20 |
| 21 | Блок управления AdBlue | 7.5 |
| 22 | Блок управления AdBlue | 5 |
Другие реле
Другие реле

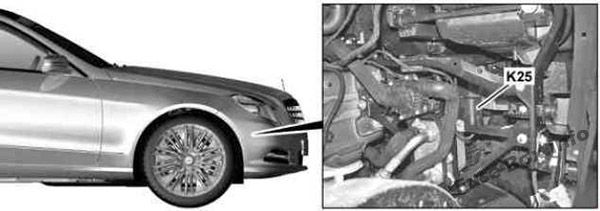

K25 — Реле электродвигателя вентилятора масляного радиатора

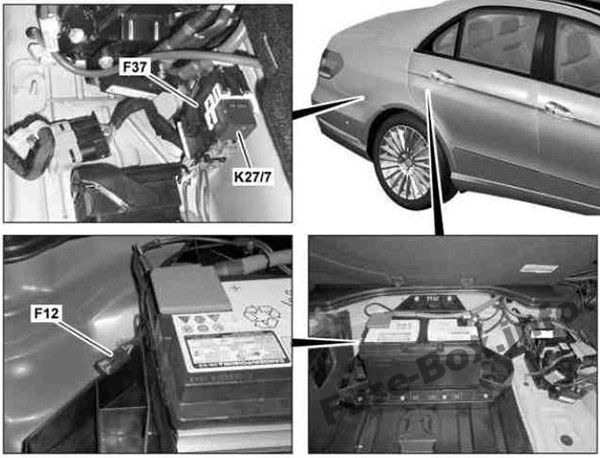

K27/7 — Реле подачи AdBlue (с двигателем 642.8 с BlueTEC)
F12 — предохранитель стационарного нагревателя (гибрид)

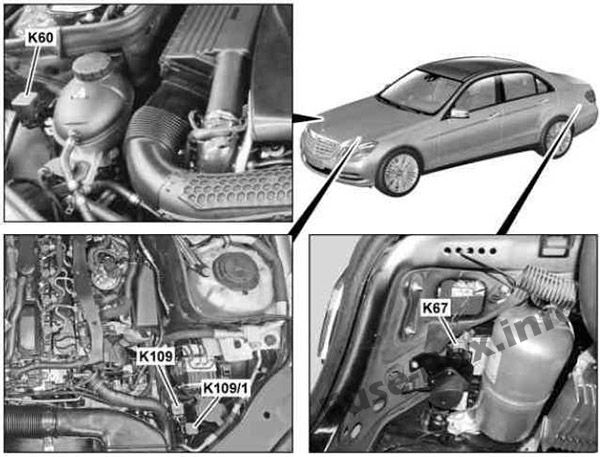

K60 — Реле насоса циркуляции охлаждающей жидкости (с 01.06.2011 с двигателями 157, 274, 276, 278)
K67 — Реле AIRMATIC
K109 — реле вакуумного насоса (+) (гибрид)
K109/1 — Реле вакуумного насоса (-) (гибрид)

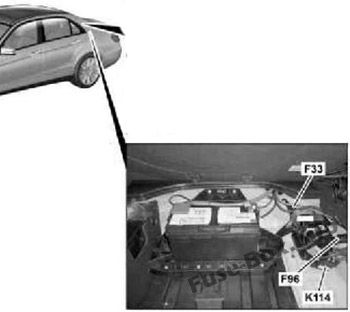

F96 — Предохранитель цепи 30 дополнительной батареи (7,5 А) (с ECO start/stop)
K114 — Реле дополнительного аккумулятора функции пуска/останова ECO
