Предохранители и реле Mercedes-Benz E-Class (W211, 2003-2009)
Схемы относятся к указанным годам и вариантам Mercedes-Benz E-Class (W211, 2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz E-Class 2003-2009 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz E-Class Это предохранители № 54a, 54b (прикуриватели) в блоке предохранителей в моторном отсеке и предохранитель № 13 (внутренняя розетка) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

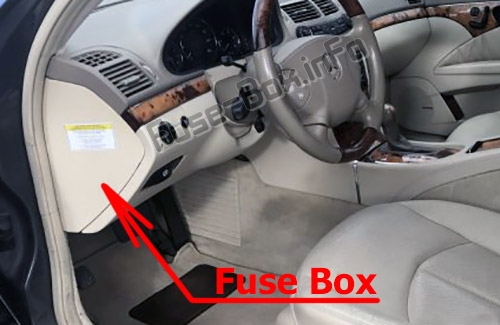

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

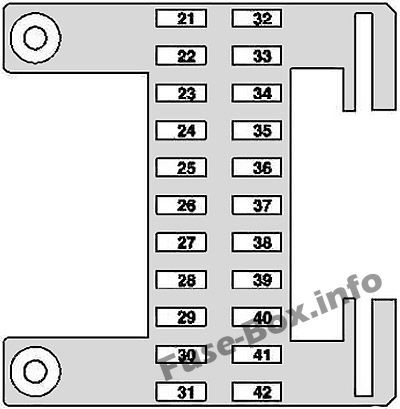

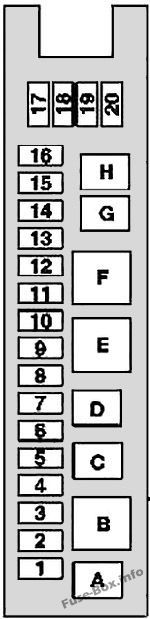

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| Подача: задний блок предохранителей | 150 | |
| 21 | Блок управления задней правой дверью | 25/30 |
| 22 | Блок управления правой передней дверью | 25/30 |
| 23 | Блок управления регулировкой переднего пассажирского сиденья с памятью | 30 |
| 24 | Гильза разъема цепи 30, Keyless Go | 25 |
| 25 | Стационарный отопитель | 25 |
| 25 | Дополнительно через плавкий предохранитель для стационарного отопителя: Приемник радиоуправления стационарным отопителем | 5 |
| 26 | CD-чейнджер | 7.5 |
| 27 | Реле клеммы 15 (с 2007 г.) | 5 |
| 28 | Радио COMAND блок управления, индикации и управления | 5 |
| 28 | Панель радиоуправления и навигационный блок COMAND блок управления, индикации и управления | 15 |
| 29 | Модуль рулевой колонки Блок управления EIS [EZS] | 7.5 |
| 29 | до 2006 г.: блок управления DC/DC-преобразователем | 15 |
| 30 | Разъем канала передачи данных | 7.5 |
| 31 | Блок управления верхней панели управления Реле отключения отключаемой нагрузки (2006-2007 гг.) | 5 |
| 31 | до 2006 г.: Блок управления SAM со стороны водителя с модулем предохранителей и реле | 7.5 |
| 32 | Блок управления левой задней дверью | 30 |
| 33 | Блок управления левой передней дверью | 30 |
| 34 | Блок управления регулировкой переднего сиденья со стороны водителя с памятью | 30 |
| 35 | Блок управления WSS (Weight Sensing System) (по состоянию на 2007 год; США) | 5 |
| 36 | Подогрев сидений и блок управления вентиляцией сидений | 25 |
| 37 | AIRmatic с блоком управления ADS | 15 |
| 38 | Реле подголовников NECK-PRO | 7.5 |
| 39 | Блок управления нижней панели управления | 5 |
| 40 | Подогрев сидений и блок управления вентиляцией сидений | 10 |
| 40 | до 2006: Блок управления верхней панели управления | 5 |
| 41 | Центральный блок управления шлюзом | 5 |
| 42 | Реле отключения отключаемой нагрузки (до 2006 г.) Блок управления ME-SFI [ME] Действительно для двигателей 629, 642, 646 EVO: Клемма 87 реле, двигатель Блок управления SAM со стороны водителя с модулем предохранителей и реле (двигатель 271, 272, 628, 629, 642, 646, 647, 648) Блок управления CNG (двигатель 271) | 7.5 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

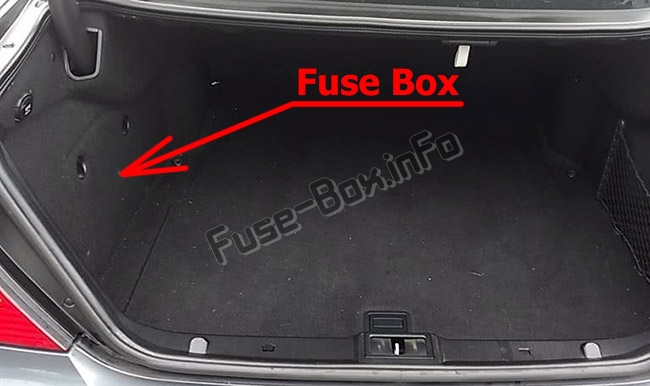

Расположение блока предохранителей
Он расположен с левой стороны багажного отделения, за крышкой.
Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Переключатель частично электрической регулировки сиденья переднего пассажира Блок управления регулировкой переднего сиденья со стороны водителя с памятью | 30 |
| 2 | Переключатель частично электрической регулировки сиденья водителя Блок управления регулировкой переднего сиденья со стороны пассажира с памятью | 30 |
| 3 | Блок управления системой контроля давления в шинах Блок управления парктроником Комбинированный ТВ-тюнер (аналоговый/цифровой) Навигационный процессор | 7.5 |
| 4 | Кроме двигателей 113.990 (E55 AMG), 156.983 (E 63 AMG): Топливный насос | 15/20 |
| 4 | Двигатель 113.990 (E55 AMG): Циркуляционный насос охладителя наддувочного воздуха | 15 |
| 5 | - | - |
| 6 | Блок управления аудиошлюзом | 40 |
| 7 | Блок управления задней дверью | 15 |
| 8 | Модуль усилителя левой антенны Датчик наклона ATA [EDW] Звуковой сигнал | 7.5 |
| 9 | Блок управления потолочной панелью управления | 25 |
| 10 | Запотевшее заднее стекло | 40 |
| 11 | Блок управления задней дверью | 20 |
| 12 | Соединительная коробка в багажном отделении | 15 |
| 13 | Внутренняя розетка | 15 |
| 14 | - | - |
| 15 | Лючок бензобака CL [ZV] мотор | 10 |
| 16 | Блок управления подогревом и вентиляцией сидений | 20 |
| 17 | Блок управления тягово-сцепным устройством прицепа | 20 |
| 18 | Блок управления тягово-сцепным устройством прицепа | 20 |
| 19 | Мультиконтурный пневматический насос сиденья | 20 |
| 20 | Реле шторки заднего стекла | 7.5 |
| Реле | ||
| A | Реле топливного насоса (кроме двигателей 113.990 (E55 AMG), 156.983 (E 63 AMG)) Двигатель 113.990 (E55 AMG): Реле циркуляционного насоса охладителя наддувочного воздуха | |
| B | Реле 2, клемма 15R | |
| C | Запасное реле 2 | |
| D | Реле заднего стеклоочистителя | |
| E | Реле обогрева заднего стекла | |
| F | Реле 1, клемма 15R | |
| G | Реле 1 реверса полярности крышки топливного бака | |
| H | Реле 2 реверса полярности крышки топливного бака |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

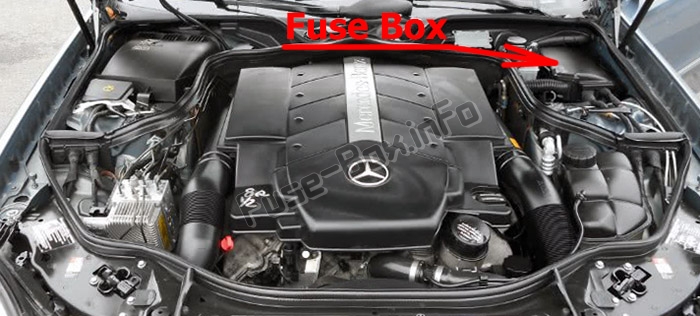

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева), под крышкой.

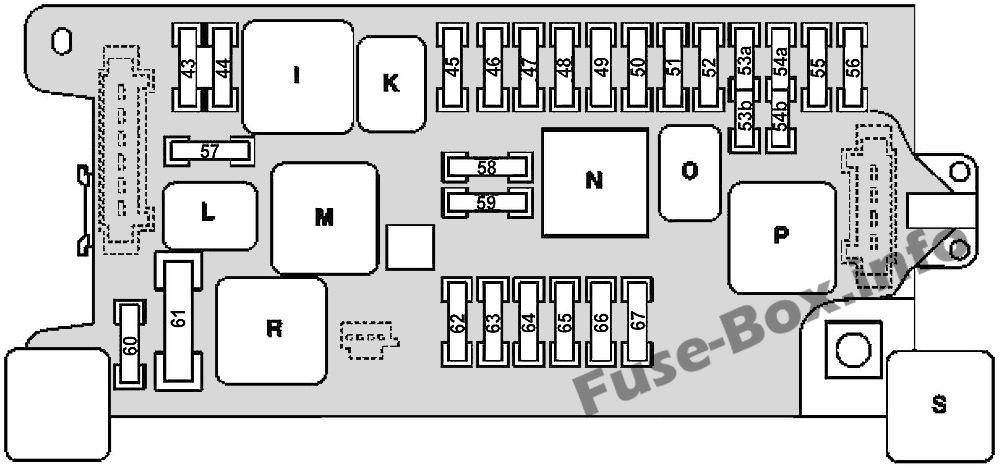

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 43 | Действительно для двигателей 112, 113, 156, 271, 272, 273: Блок управления ME-SFI [ME] Действительно для двигателей 271, 272, 273: Блок управления ME Действительно для двигателей 628, 629, 642, 646, 647, 648: Блок управления CDI Блок управления SAM со стороны водителя с модулем предохранителей и реле Задний блок управления SAM с модулем предохранителей и реле Действительно для двигателей 629, 642, 646, 647, 648: Блок управления CDI Задний блок управления SAM с модулем предохранителей и реле | 15 |
| 44 | Действительно для двигателей 646, 647, 648: Блок управления CDI Действительно для двигателей 271, 272, 273: Блок управления ME-SFI [ME] Действительно для двигателя 271 (бивалентный привод на природном газе): цил. Клапан впрыска газа 1-4 | 15 |
| 45 | AIRmatic с блоком управления ADS Блок управления электронным модулем рычага селектора (Автоматическая пятиступенчатая коробка передач (NAG)) Блок управления системой контроля уровня заднего моста Переключатель распознавания передач (автоматическая механическая коробка передач Sequentronic (SEQ)) | 7.5 |
| 46 | Блок управления ETC [EGS] (Автоматическая 5-ступенчатая коробка передач (NAG)) Электроблок управления VGS (автоматическая 7-ступенчатая коробка передач) Блок управления автоматизированной механической коробкой передач (автоматическая механическая коробка передач Sequentronic (SEQ)) | 7.5 |
| 47 | Блок управления ESP, SPS [PML] и BAS | 5 |
| 48 | Блок управления удерживающими системами Левый передний реверсивный натяжитель аварийного натяжения (по состоянию на 2007 г.) Правый передний реверсивный натяжитель аварийного натяжения (по состоянию на 2007 г.) | 7.5 |
| 49 | Блок управления удерживающими системами Сиденье переднего пассажира занято и датчик распознавания детского сиденья Реле подголовников NECK-PRO | 7.5 |
| 50 | Портативная точка разделения CTEL Точка разделения питания ВИКС Блок управления системой экстренного вызова | 5 |
| 51 | Запасной | 5 |
| 52 | Выключатель наружного освещения Приборный щиток Освещение перчаточного ящика с выключателем AAC со встроенным двигателем дополнительного вентилятора (по состоянию на 2007 г.) Блок биксеноновых фар: Блок управления корректором фар | 7.5 |
| 53a | Запасной | 15 |
| 53b | Эстафета фанфар | 15 |
| 54a | Прикуриватель с подсветкой | 15 |
| 54b | Прикуриватель с подсветкой | 15 |
| 55 | Телефонная трубка (до 2007 г.) Разъем модуля Bluetooth (до 2007 г.) Портативная точка разделения CTEL Блок управления системой экстренного вызова (с 2007 г.) | 7.5 |
| 56 | Мотор стеклоочистителя | 40 |
| 57 | Действительно для двигателей 628, 646, 647, 648: Блок управления CDI Действительно для двигателей 271, 272, 273: Блок управления ME-SFI [ME] Продувочный регулирующий клапан Датчик PremAir Версия для США: Запорный клапан адсорбера с активированным углем | 25 |
| 58 | Действительно для двигателей 112, 113, 156: Катушка зажигания цилиндр 1-8 | 15 |
| 59 | Реле стартера | 15/20 |
| 60 | Вентилятор масляного радиатора (E55 AMG, E63 AMG) | 10 |
| 61 | Электрический воздушный насос | 40 |
| 62 | Реле управления насосом SEQ (автоматизированная механическая коробка передач Sequentronic (SEQ)) | 30 |
| 63 | Блок управления автоматизированной механической коробкой передач (автоматическая механическая коробка передач Sequentronic (SEQ)) Действительно для двигателей 112, 113: Реле цепи 87, двигатель Блок управления ME-SFI [ME] | 15 |
| 64 | Выключатель наружного освещения Приборный щиток Блок управления и управления AAC [KLA] Блок управления и управления Comfort AAC [KLA] Модуль рулевой колонки (до 2007 г.) | 7.5 |
| 65 | Блок управления ИС [ЭЗС] Блок управления электроблокировкой руля | 20 |
| 66 | Правая передняя фара Левый передний фонарь Колесо селектора HRA [LWR] (с 2007 г.) Блок биксеноновых фар: блок питания HRA | 7.5 |
| 67 | Выключатель стоп-сигналов | 5 |
| Реле | ||
| I | Реле клеммы 87, двигатель | |
| K | Реле клеммы 87, шасси | |
| L | Реле стартера | |
| M | Реле управления насосом SEQ | |
| N | Клемма 15 реле | |
| O | Эстафета фанфар | |
| P | Клемма 15R реле | |
| R | Реле воздушного насоса (кроме двигателей 113.990 (E55 AMG), 156.983 (E63 AMG)) Вентилятор масляного радиатора (только двигатель 113.990 (E55 AMG), 156.983 (E63 AMG)) | |
| S | Реле Airmatic |

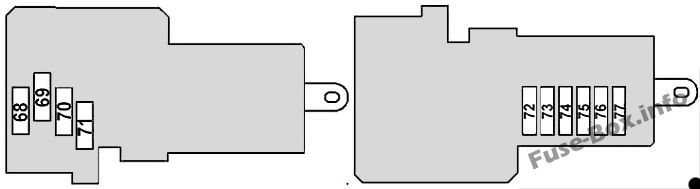

Передний блок предохранителей
Передний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| Подача: Батарея (G1) | ||
| 68 | Действительно для двигателей 629, 642, 646, 647, 648: Усилитель отопителя | 200 |
| 69 | Действительно для двигателей 629, 642, 646 EVO: Выходной каскад времени накаливания | 150 |
| 70 | Внешняя начальная конечная точка | - |
| 71 | Действительно для двигателей 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648: AAC со встроенным регулятором двигателя дополнительного вентилятора | 150 |
| 71 | Действительно для двигателей 629, 642, 646 EVO: Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением | 100 |
| 72 | Гидравлический блок тяговой системы | 50 |
| 73 | Гидравлический блок тяговой системы с 2007 г.: блок управления ESP | 40 |
| 74 | Реле AIRmatic | 40 |
| 75 | Правый блок управления SAM | 40 |
| 76 | Правый передний реверсивный натяжитель аварийного натяжения Двигатель 113.990 (E 55 AMG): Реле впрыска воздуха | 40 |
| 77 | Двигатель вентилятора Блок рециркуляции систем отопления Блок управления солнечным генератором | 40 |

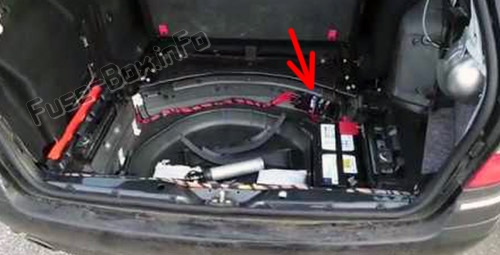

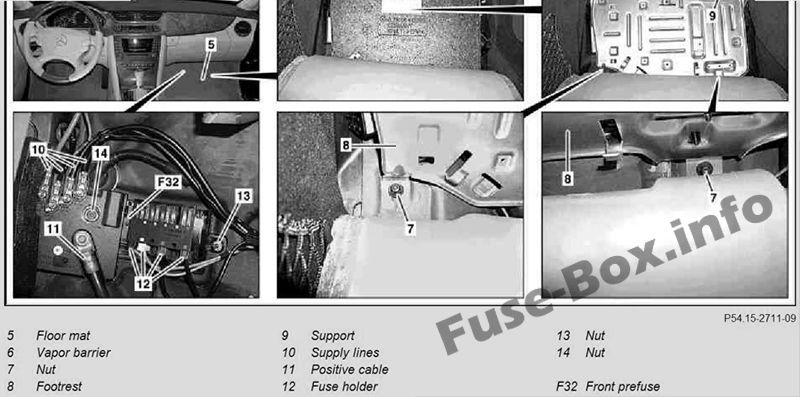

Задний блок предохранителей
Задний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| Подача: Батарея | ||
| 78 | Блок управления SAM со стороны водителя с модулем предохранителей и реле | 200 |
| 79 | Задний блок управления SAM с модулем предохранителей и реле | 200 |
| 80 | Блок управления SAM со стороны водителя с модулем предохранителей и реле | 150 |
| 81 | Блок предохранителей в салоне | 150 |
| 82 | Действительно для двигателей 113.990 (E55 AMG), 156.983 (E63 AMG): Предохранитель через соединительную втулку клеммы 30: Предохранитель F82A и F82B | 150 |
| F82A | Предохранитель блока управления левым топливным насосом (156.983 (E63 AMG)) Предохранитель блока управления правым топливным насосом (156.983 (E63 AMG)) | 40 |
| F82A | Реле топливного насоса (113.990 (E55 AMG), 156.983 (E63 AMG)) | 30 |
| F82B | Предохранитель реле впрыска воздуха | 40 |
| 83 | Версия для такси: Многофункциональный блок управления для спецавтомобилей (SVMCU [MSS]) | 30 |
| 84 | Датчик батареи | 5 |
| 85 | Телефонный интерфейс Блок управления Universal Portable CTEL Interface (UPCI [UHI]) Блок управления системой громкой связи Блок управления системой голосового управления | 5 |
| 86 | Розетка салонная (5А - до 2003 г.; 30А - 2004-2006 гг.; 5А - с 2007 г.) | 5/30 |
| 86 | Версия для США: блок управления SDAR | 5 |
| 86 | Действительно для государственных транспортных средств: Многофункциональный блок управления для специальных транспортных средств (SVMCU [MSS]) Версия для такси: Многофункциональный блок управления для спецавтомобилей (SVMCU [MSS]) | 30 |
| 87 | Пневматический насос для динамического управления сиденьем | 30 |
| 88 | Блок управления TLC [HDS] Блок управления закрыванием задней двери | 30 |
| 89 | Блок управления грузовым полом | 40 |
| 90 | Левый передний реверсивный натяжитель аварийного натяжения Многофункциональный блок управления спецавтомобилем (СВМУУ [МСС]) | 40 |
| 90 | До 03.02 для двигателя 113.990 (E55 AMG): Реле топливного насоса | 30 |
| 91 | Многофункциональный блок управления спецавтомобилем (СВМУУ [МСС]) | 40 |
