Предохранители и реле Mercedes-Benz E-Class (W210, 1996-2002)
Схемы относятся к указанным годам и вариантам Mercedes-Benz E-Class (W210, 1996-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz E-Class 1996-2002 гг.
Предохранитель прикуривателя (розетки) в Mercedes-Benz E-Class являются предохранители №1 (до 31.5.99) или №3 (с 1.6.99) (передний прикуриватель), №6 (до 31.5.99) или №5 (с 1.6.99) (передний прикуриватель). зажигалка – при переводе с схемы 15Р на схему 30 по требованию заказчика) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей панели приборов (световой модуль)
Блок предохранителей панели приборов (световой модуль)

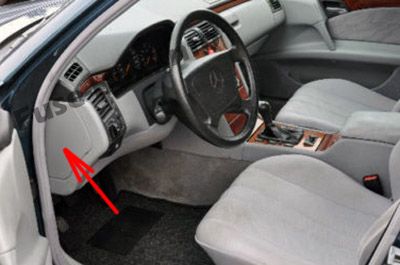

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

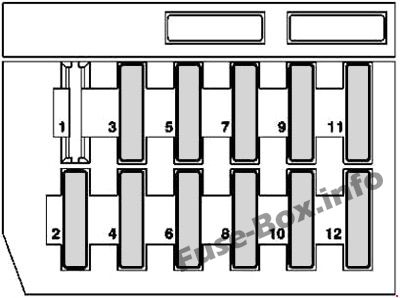

Схема блока предохранителей (автомобили с левым рулем)
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Не используется | - |
| 2 | Выключатель стоп-сигнала Круиз-контроль | 15 |
| 3 | Правый дальний свет Контрольная лампа дальнего света | 7.5 |
| 4 | Фонарь заднего хода Лампа указателя поворота Управление задним стеклоочистителем (модель 210 T-модель) Регулятор затемнения зеркала заднего вида Помощь при парковке | 15 |
| 5 | Левый дальний свет | 7.5 |
| 6 | Правый ближний свет | 15 |
| 7 | Передний правый габаритный фонарь Правый задний фонарь | 7,5 |
| 8 | Левый ближний свет | 15 |
| 9 | Левая противотуманная фара Правая противотуманная фара | 15 |
| 10 | Передний левый стояночный свет Левый задний фонарь | 7,5 |
| 11 | Подсветка номерного знака Подсветка приборов Подсветка символов Автоматический корректор фар | 7.5 |
| 12 | Задний противотуманный фонарь | 7.5 |

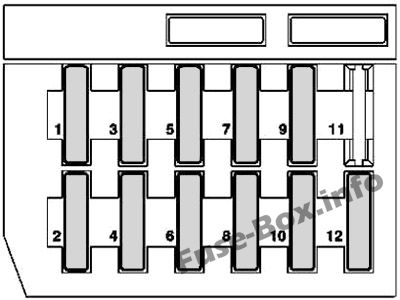

Схема блока предохранителей (автомобили с правым рулем)
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Левая противотуманная фара Правая противотуманная фара | 15 |
| 2 | Задний противотуманный фонарь | 7.5 |
| 3 | Правый передний стояночный фонарь Правый задний фонарь | 7.5 |
| 4 | Левый передний стояночный фонарь Левый задний фонарь | 7.5 |
| 5 | Левый дальний свет | 7.5 |
| 6 | Подсветка номерного знака Подсветка приборов Подсветка символов Автоматический корректор фар | 7.5 |
| 7 | Правый дальний свет Контрольная лампа дальнего света | 7.5 |
| 8 | Левый ближний свет | 15 |
| 9 | Стоп-сигнал Круиз-контроль | 15 |
| 10 | Правый ближний свет | 15 |
| 11 | Не используется | - |
| 12 | Лампа заднего хода/лампа указателя поворота Управление стеклоочистителем заднего стекла (модель 210 T-модель) Регулятор затемнения зеркала заднего вида Помощь при парковке | 15 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

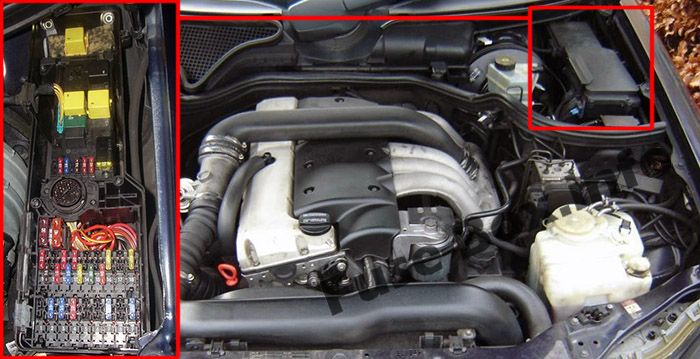

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

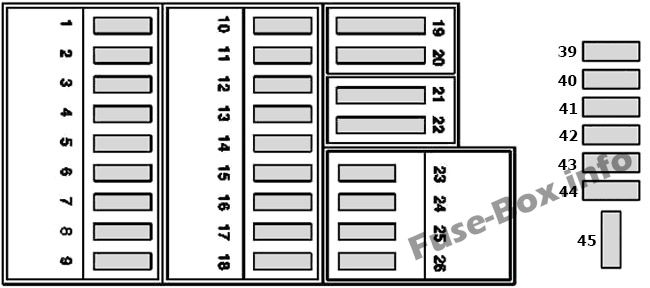

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | до 31.05.99: Передний прикуриватель | 15 |
| 2 | до 28.02.97: Запасной блок управления открыванием гаражных ворот (США) с 01.03.97 по 31.05.99: Блок управления/индикации с блоком управления (Япония) | 7.5 |
| 2 | с 1.6.99: Передний прикуриватель | 15 |
| 3 | Комбинированный переключатель: Переключатель ближнего света Переключатель омывателя с функцией очистки одним касанием Переключатель стеклоочистителя Лампа вещевого ящика | 15 |
| 4 | Приборный щиток Автономный отопитель (ГАУ), до 31.05.99: Кнопочный блок управления HEAT Двойной клапан Циркуляционный насос охлаждающей жидкости Кондиционер или, для США, Tempmatic: Кнопочный блок управления кондиционером Циркуляционный насос охлаждающей жидкости Двойной клапан Автоматическое кондиционирование воздуха: модуль управления и управления AAC с 01.03.97 по 31.05.99: Блок управления/индикации с блоком управления (Япония) Двигатели 111, 112, 113 и электронная система курсовой устойчивости (ESP), с 1.6.99 до 31.5.00: Датчик угла поворота рулевого колеса | 10 |
| 5 | до 28.2.97: Выключатель аварийной сигнализации Левый дополнительный указатель поворота Правый дополнительный указатель поворота с 1.6.99: Передний прикуриватель (при переводе со схемы 15R на схему 30 по желанию заказчика) | 15 |
| 6 | до 31.5.99: Передний прикуриватель (при переводе со схемы 15R на схему 30 по желанию заказчика) | 15 |
| 7 | до 28.02.97: Приборный щиток Автоматический подогреватель (ГАУ): Кнопочный блок управления HEAT Вентилятор Переключающий клапан заслонки свежего/рециркуляционного воздуха Двигатель 104, 111: Блок управления HFM-SFI через реле электронного акселератора (EFP) Версия такси: Таксометр | 20 |
| 7 | Приборный щиток Автоматический отопитель (ГАУ), с 01.03.97 по 31.05.99: Кнопочный блок управления HEAT Вентилятор Переключающий клапан заслонки свежего/рециркуляционного воздуха Кондиционер, Tempmatic: Вентилятор Кнопочный блок управления кондиционером Переключающий клапан заслонки свежего/рециркуляционного воздуха Автоматический кондиционер: Модуль управления и управления AAC Датчик выбросов Двигатель 104, 111: Блок управления HFM-SFI через реле электронного акселератора (EFP) Версия такси: Таксометр с 01.03.97 по 31.05.99: Блок управления/индикации с блоком управления (Япония) | 15 |
| 8 | до 28.02.97: Кнопочный блок управления HEAT Кнопочный блок управления кондиционером Модуль управления и управления AAC [KLA] | 7.5 |
| 9 | с 1.3.97: Блок управления электроблокировкой руля | 15 |
| 10 | до 28.02.97: Реле электродвигателя стеклоочистителя задней двери Реле переключения насоса омывателя с 1.3.97 до 31.5.98: Индикатор подушки безопасности и контрольная лампа | 7.5 |
| 10 | с 1.6.98: Контрольная лампа подушек безопасности, блок управления системами безопасности | 10 |
| 11 | Соединительная коробка в багажном отделении Радио (по состоянию на 1.6.98) Панель управления радио и навигацией (с 1.6.98) Навигационный процессор (по состоянию на 1.6.98) Передатчик/приемник CTEL (до 31.5.99) Реле регулировки сиденья водителя (с 1.6.99) Реле регулировки сиденья переднего пассажира (с 1.6.99) | 15 |
| 12 | Блок управления подогревом передних сидений (HS) Блок управления подогревом заднего сиденья (HS) Соленоид комфортной посадки ремня безопасности переднего левого сиденья Соленоид комфортной посадки правого переднего ремня безопасности Выключатель электрошторки заднего стекла (центральная консоль) Реле электродвигателя заднего стеклоочистителя (с 1.6.99 г.) | 10 |
| 13 | Индикатор подушки безопасности и контрольная лампа (до 28.2.97) Датчик боковой подушки безопасности водителя Датчик боковой подушки безопасности переднего пассажира Радио (до 28.02.97) Пульт управления магнитолой и навигацией (до 28.02.97) Навигационный процессор (до 28.2.97) Блок управления удерживающими системами (с 1.6.98) Блок управления аварийным натяжением ремня безопасности (ГАС) с подушкой безопасности (АВ) (с 1.3.97) Датчик занятости пассажирского сиденья и распознавания детского сиденья (с 1.3.97) | 10 |
| 14 | до 28.02.97: Блок управления системой парктроников, Блок управления ИК-пультом (ИФЗ) | 7.5 |
| 14 | Реле электродвигателя заднего стеклоочистителя (с 1.3.97 по 31.5.99) Переключатель наружных зеркал с возможностью складывания/раскладывания зеркал Блок управления системой авторизации инфракрасного привода Пункт отделения скорой помощи Реле цепи питания 15 (с 1.6.99) Блок управления системой контроля давления в шинах (с 1.6.99) Двигатели 611, 612, 613, с 1.6.00: Реле усилителя отопителя | |
| 15 | Передача 722 (до 28.02.97): Реле отключения кикдауна (до 31.5.96) Соленоид блокировки заднего хода и парковочной собачки (с 1.6.96) Двигатель 104, 111 (до 28.02.97): Продувочный регулирующий клапан Соленоид синхронизации распределительного вала Двигатели 604, 605 до 31.05.96, Двигатель 606: Реле ограничения времени предпускового подогрева (до 28.2.97) Разъем канала передачи данных, контакт 2 (до 28.2.97) Двигатель 602, 611: Выключатель дополнительного отопителя (с 1.3.97) Ксеноновые фары: блок управления корректором фар Блок управления парктроником (с 1.3.97) | 15 |
| 16 | до 28.02.97: Автоматическое затемнение внутреннего зеркала заднего вида Инфракрасный приемник дистанционного управления внутренним зеркалом заднего вида (до 31.5.96) Термовыключатель обогрева стеклоомывателя Регулировка наружного зеркала вверх/вниз Регулировка наружного зеркала влево/вправо Переключение левого/правого наружного зеркала заднего вида Левое наружное зеркало с электрорегулировкой и подогревом Правое наружное зеркало с электрорегулировкой и подогревом Обогрев левого зеркала Обогрев правого зеркала Переключатель наружных зеркал с возможностью складывания/раскладывания зеркал | 15 |
| 16 | с 1.3.97 по 31.5.99: Блок управления передней дверью со стороны водителя | 15 |
| 16 | с 1.6.99: Блок управления передней дверью со стороны водителя | 20 |
| 17 | до 28.02.97: Датчик угла поворота рулевого колеса Разъем канала передачи данных, контакт 3 Инфракрасный пульт дистанционного управления (ИФЗ) (до 31.5.96) Блок управления системой авторизации инфракрасного привода (с 1.6.96) Двигатель 606, до 31.05.96: разъем канала передачи данных II, контакт 16 | 10 |
| 17 | с 1.3.97: STH или блок дополнительного отопителя отопителя Таймер стационарного обогревателя Блок управления системой авторизации инфракрасного привода Двигатели 602, 611, 612, 613, до 31.5.00: STH или блок дополнительного отопителя подогревателя | 20 |
| 18 | с 1.6.96: Реле обратной связи при включении | 15 |
| 18 | с 1.3.97: Блок управления задней водительской двери Реле обратной связи при включении (с 1.6.99) | 20 |
| 19 | Двигатель 111, от 1.6.96: Катушки зажигания | 10 |
| 19 | Двигатель 104, с 1.6.96: Двигатель 119: Катушки зажигания (до 28.2.97) с 1.3.97 по 31.5.99: Реле дополнительного воздушного блока Блок вентилятора трансмиссионного масла Дополнительный блок вентилятора охлаждающей жидкости или трансмиссионного масла | 15 |
| 19 | по состоянию на 1.6.99: Насос высокого давления и обратки ASR/SPS (усилитель руля, чувствительный к скорости) Насос высокого давления и обратки Блок управления ESP, SPS и BAS | 40 |
| 20 | Блок управления электровентилятором двигателя и кондиционера (до 31.5.99) с двигателем 111ME, 112: Блок управления электровентилятором двигателя и кондиционера (с 1.6.99) | 50 |
| 20 | Дополнительный блок управления вентилятором (с 1.3.97) с двигателем 113, 613: Блок управления электровентилятором двигателя и кондиционера (с 1.6.99) | 30 |
| 20 | с двигателями 611, 612: Блок управления электровентилятором двигателя и кондиционера (с 1.6.99) | 70 |
| 21 | Запасной | - |
| 22 | до 28.2.97: Комбинированный блок управления | 30 |
| 23 | Датчик дождя (до 28.2.97) передатчик/приемник CTEL Блок управления TELE AID (с 01.03.97 до 31.05.00) Блок управления экстренным вызовом (с 1.3.97) Блок управления переключением частоты (с 1.3.97) Интерфейс CTEL (начиная с 1.3.97) Портативный интерфейс CTEL D2B (по состоянию на 1.6.99) Интерфейс D2B Динамическое сопровождение пункта назначения (по состоянию на 1.6.99) Двигатель 111 с Tempomat и трансмиссия 722, с 1.6.00: Блок управления вакуумным насосом усилителя тормозов | 7.5 |
| 24 | Двигатель 111 с Tempomat, с 1.6.00: Блок управления ME-SFI [ME] | 7.5 |
| 25 | до 28.2.97: STH или блок дополнительного отопителя, таймер стационарного отопителя | 20 |
| 25 | Двигатель 111 с Tempomat и трансмиссия 722, с 1.6.00: Блок управления вакуумным насосом усилителя тормозов | 25 |
| 26 | Запасной | - |
| 39 | Вентилятор масляного радиатора | 30A |
| 40 | Рога | 10A |
| 41 | Устройство управления | 15A |
| 42 | Обогреватель омывателя ветрового стекла | 7,5A |
| 43 | Омыватели ветрового стекла | 7,5/10А |
| 44 | Стеклоочиститель | 40A |
| 45 | Омыватели фар | З0A |
Блок предохранителей под правым задним сиденьем
Блок предохранителей под правым задним сиденьем

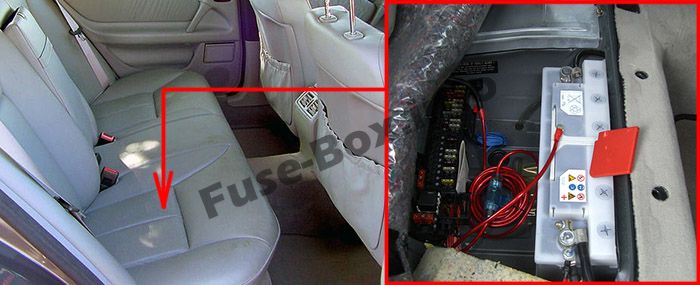

Расположение блока предохранителей

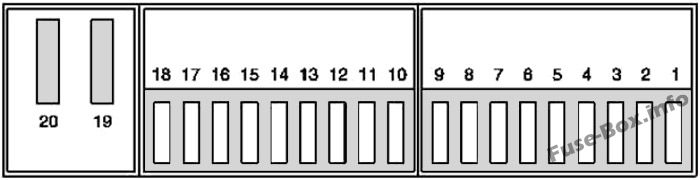

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | до 28.02.97: Многофункциональный блок управления: Электродвигатель заднего левого стеклоподъемника Электродвигатель заднего правого стеклоподъемника | 30 |
| 1 | с 1.3.97: Блок управления передней двери со стороны пассажира | 20 |
| 2 | до 28.02.97: Многофункциональный блок управления: Электродвигатель стеклоподъемника со стороны водителя Электродвигатель стеклоподъемника со стороны переднего пассажира | 30 |
| 2 | с 1.3.97: Модель управления дверью со стороны заднего пассажира | |
| 3 | до 28.02.97: Версия такси: Левый задний плафон Правый задний плафон Задний внутренний фонарь Модель 210.2: Внутренняя лампа левой D-стойки Внутренняя лампа правой D-стойки Окружающая лампа крышки багажника Модель 210.0/6: Окружающая лампа крышки багажника Комбинированный блок управления Внутреннее освещение: Передний плафон (с задержкой выключения и передним фонарем для чтения) Задний внутренний фонарь Лампа багажника Лампа входа/выхода в левой передней двери Лампа входа/выхода в правой передней двери Передние сиденья повышенной комфортности, в т.ч. подогрев и вентиляция сидений (по состоянию на 1.6.99): Регулятор вентилятора вентиляции переднего левого сиденья Регулятор вентилятора вентиляции правого переднего сиденья | 15 |
| 3 | с 1.3.97: Блок управления нижней панели управления Задний внутренний фонарь Модели 210.0, 210.6: Лампа багажника Модель 210.2: Внутренняя лампа левой D-стойки Внутренняя лампа правой D-стойки Версия такси: Левый задний плафон Правый задний плафон Задний внутренний фонарь Блок управления усилителем освещения салона (только модель 210.2) | 7.5 |
| 4 | Стеклянная версия сдвижной/подъемной крыши с электроприводом (до 28.2.97): Подъемно-сдвижная крыша, Переключатель сдвижной/подъемной крыши | 25 |
| 4 | с 1.3.97: Блок управления потолочным пультом управления | 25 |
| 5 | Оборудование пневмосистемы с комбинированными функциями Противоугонная сигнализация (АТА): Звуковой сигнал тревоги через пневматический блок управления с комбинированными функциями Радио (с дополнительным внутренним предохранителем 10А - с 1.6.99) Система автопилота (APS): Панель управления радио и навигацией Навигационный процессор CD-чейнджер: CD-проигрыватель с чейнджером (в багажном отделении), через магнитолу или панель управления магнитолой и навигацией Система связи/навигации (CNS) (по состоянию на 1.3.97): Ресивер и усилитель (в багажном отделении) Система управления и отображения COMAND (по состоянию на 1.6.99): COMAND блок управления, индикации и управления Антенный усилитель Нижнее левое заднее стекло | 25 |
| 6 | до 28.02.97: Модель 210.2: Система помощи при закрытии задней двери | 20 |
| 6 | с 1.3.97: Двигатель 111, 112, 113: Топливный насос, через реле топливных насосов | 25 |
| 7 | до 28.02.97: Левое и правое наружное зеркало с памятью: Комбинированный блок управления Регулировка наружного зеркала вверх/вниз Регулировка наружного зеркала влево/вправо Переключение левого/правого наружного зеркала заднего вида Пакет памяти (водительское сиденье, рулевая колонка, зеркала): Электродвигатель регулировки рулевой колонки через многофункциональный блок управления | 30 |
| 7 | с 1.3.97: Модель 210.2: Система помощи при закрытии задней двери | 20 |
| 8 | Пакет памяти (сиденье водителя, рулевая колонка, зеркала), только для автомобилей с левым рулем (LHD): Блок управления регулировкой левого переднего сиденья с памятью Автомобиль с частично электрической регулировкой сидений (по состоянию на 1.6.99): Электродвигатель частично электрической регулировки сиденья со стороны водителя | 25 |
| 9 | Пакет памяти (сиденье водителя, рулевая колонка, зеркала), только для автомобилей с левым рулем (LHD): Блок управления регулировкой левого переднего сиденья с памятью Автомобиль с частично электрической регулировкой сидений (по состоянию на 1.6.99): Электродвигатель частичной электрорегулировки сиденья переднего пассажира | 25 |
| 10 | Холодильный бокс (по желанию заказчика) Мониторинг салона (только с ATA) (до 28.2.97): Блок передатчика и приемника датчика движения в салоне слева, инфракрасный (ИК) Блок передатчика и приемника правого датчика движения в салоне, инфракрасный (ИК) Противоугонная сигнализация (АТА) (до 28.02.97): Датчик наклона АТА Информационно-коммуникационная система с японской версией (с 1.3.97 по 31.5.99): CD-проигрыватель с чейнджером (в багажнике) Напряжение питания антенного усилителя ТВ-тюнер Навигационный процессор Реле сброса, цепь 15 Система управления и отображения COMAND (по состоянию на 1.6.99): ТВ-тюнер | 10 |
| 11 | с 1.3.97 по 31.5.99: Противоугонная сигнализация (АТА): Звуковой сигнал тревоги с дополнительным аккумулятором Датчик наклона ATA (только США) Контроль уровня на задней оси с помощью ADS или электронной программы стабилизации (ESP) с двигателями 112, 113 и 606: Датчик угла поворота рулевого колеса Мониторинг салона (только с ATA): Датчик наклона АТА Блок передатчика и приемника датчика движения в салоне левый, инфракрасный (ИК)(210.2) Блок передатчика и приемника правого датчика движения в салоне, инфракрасный (ИК) (210.2) Блок передатчика и приемника датчика движения в салоне (только 210.0, 210.6) по состоянию на 1.6.99: Версия для США: Аварийный выключатель крышки багажника (только модели 210.0, 210.6, с 1.6.00) Электронная программа стабилизации (ESP): Датчик угла поворота рулевого колеса Мониторинг салона (только с ATA): Передатчик и приемник датчика движения в салоне Датчик наклона АТА | 7.5 |
| 12 | 13-контактный разъем сцепного устройства для прицепа, PIN 9 | 25 |
| 13 | Электрически регулируемое сиденье переднего пассажира с памятью, на автомобиле с левосторонним управлением (LHD): Блок управления регулировкой правого переднего сиденья с памятью, Блок управления регулировкой левого переднего сиденья с памятью | 25 |
| 14 | Сиденье переднего пассажира с электрической регулировкой и памятью, для автомобилей с левосторонним управлением (LHD): Блок управления регулировки правого переднего сиденья с памятью (N32/2) | 25 |
| 15 | Такси версия (до 28.2.97): Свет символа крыши Переключатель знака на крыше Система динамической навигации, (с 1.3.97 по 31.5.98): Регистратор данных о трафике Сетевой портативный CTEL MB/D (до 31.5.98): Передатчик/приемник CTEL, также с сетью AMPS для США Телефонный интерфейс с портативным CTEL AEG Информационно-коммуникационная система (ИКС) (с 1.3.97 по 31.5.99): Телефонный разъем, цепь 15C (только для Японии) Динамическая навигационная система с сетевым портативным CTEL MB/D (D2B) (по состоянию на 1.3.97): Интерфейс D2B Динамическое сопровождение пункта назначения Динамическая навигационная система с сетевым портативным CTEL (D2B) (по состоянию на 1.3.97): Портативный интерфейс CTEL D2B Телефонный интерфейс Стандарт сотовой связи MB (по состоянию на 1.6.00): Блок передатчика и приемника сотового телефона, D2B Предварительная установка телефона D сетевой переносной CTEL (по состоянию на 1.3.97): CTEL-интерфейс MB переносной CTEL, (по состоянию на 1.6.00): CTEL-интерфейс Компенсатор электронной сети Сетевой портативный CTEL D (D2B) (с 1.3.97 по 31.5.00): Портативный интерфейс CTEL D2B Система экстренного вызова TELE AID (D2B) (по состоянию на 1.3.97): Блок управления TELE AID Система экстренного вызова EMERGENCY CALL версии для США или Японии (по состоянию на 1.3.97): Блок управления экстренным вызовом Система голосового управления (СКУ): Передатчик/приемник CTEL (до 31.5.98) Блок управления системой голосового управления (с 1.6.98) Интерфейс D2B-Portable CTEL (до 31.5.00) Датчик давления в шинах (по состоянию на 1.3.97): Блок управления ТРМ [РДК] | 7.5 |
| 16 | Звуковая система: Усилитель для звуковой системы | 25 |
| 17 | до 28.2.97: Сиденья с электрообогревом для левого и правого заднего сиденья: Блок управления подогревом заднего сиденья (HS) | 25 |
| 17 | с 1.3.97: Сиденья с электрообогревом для левого и правого заднего сиденья: Блок управления подогревом заднего сиденья (HS) | 20 |
| 18 | Левое и правое переднее сиденье с подогревом: блок управления передним сиденьем с подогревом (HS) | 20 |
| 19 | Оборудование пневмосистемы с комбинированными функциями Обогрев заднего стекла Функции центрального замка Функции противоугонной сигнализации Функции датчика движения в салоне и датчика буксировки | 40 |
| 20 | с 1.3.97: Государственные автомобили, питание предохранителей: Блок предохранителей Maxi I, правая задняя рулевая рубка, (полиция) Реле питания, цепь 15 Блок предохранителей II, правая задняя рулевая рубка, (полиция) Версия такси: Блок предохранителей такси (питание) | 40 |
