Предохранители и реле Mercedes-Benz Citan (W415, 2012-2018)
Схемы относятся к указанным годам и вариантам Mercedes-Benz Citan (W415, 2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Схема предохранителей Mercedes-Benz Citan 2012-2018
Предохранители прикуривателя (розетки) в Mercedes-Benz Citan Это предохранители №2 (гнезда для передних аксессуаров, прикуривателя) и №4 (гнезда для задних аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

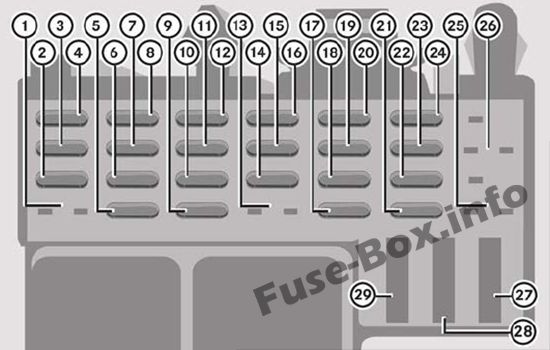

Схема блока предохранителей
| № | Потребитель | Текущий | Цветовой код |
|---|---|---|---|
| 1 | Запасная розетка для тягово-сцепного устройства | 10 A | - |
| 2 | Розетки для передних аксессуаров, прикуриватель | 10 A | Red |
| 3 | Реле обогрева сидений, реле стоп-сигналов ESP, реле питания производителя кузова, панель управления обогревом/вентиляцией, дисплей, магнитола | 15 A | Blue |
| 4 | Розетки для задних аксессуаров | 10 A | Red |
| 5 | Приборная доска | 5 A | Светло-коричневый |
| 6 | Замок | 30 A | Зеленый |
| 7 | Аварийная сигнализация, задний противотуманный фонарь | 20 A | Желтый |
| 8 | Обогрев наружных зеркал | 10 A | Red |
| 9 | Реле питания производителя кузова | 10 A | Red |
| 10 | Радио дисплей | 15 A | Blue |
| 11 | Выключатель стоп-сигнала, реле электрического наружного зеркала заднего вида, беспроводной датчик давления в шинах, датчик дождя и света, поставка производителя кузова, реле системы климат-контроля, реле усилителя руля Освещение салона | 10 A | Red |
| 12 | Замок зажигания | 5 A | Светло-коричневый |
| 13 | - | 5 A | Светло-коричневый |
| 14 | Электрические стеклоподъемники с замком для защиты от детей, реле стеклоподъемников передних дверей, реле стеклоподъемников задних дверей, блок управления CAREG | 5 A | Светло-коричневый |
| 15 | АБС, ЕСП | 10 A | Red |
| 16 | Стоп-сигнал, реле стоп-сигнала | 10 A | Red |
| 17 | Насос омывателя ветрового/заднего стекла | 20 A | Желтый |
| 18 | Транспондер, ЦЭКБС | 5 A | Светло-коричневый |
| 19 | Задние электрические стеклоподъемники | 30 A | Зеленый |
| 20 | Обогрев сидений, поставка производителя кузова, TCU | 15 A | Blue |
| 21 | Звуковой сигнал, диагностический разъем | 15 A | Blue |
| 22 | Система омывателя заднего стекла | 15 A | Blue |
| 23 | Вентилятор отопления | 20А (климат-контроль) 30А (отопление) | Желтый (климат-контроль) Зеленый (отопление) |
| 24 | Вентилятор климат-контроля | 20 A | Желтый |
| 25 | - | - | - |
| 26 | - | - | - |
| 27 | Электростеклоподъемники, передние | 40 A | Апельсин |
| 28 | Электрические наружные зеркала заднего вида | 5 A | Желтый |
| 29 | Обогрев заднего стекла | 30 A | Зеленый |

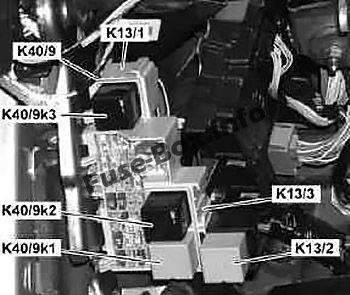

Реле в блоке предохранителей приборной панели
| № | Реле |
|---|---|
| К13/1 | Реле обогрева заднего стекла |
| К13/2 | Реле переключателя переднего стеклоподъемника |
| К13/3 | Реле переключателя заднего стеклоподъемника |
| К40/9к1 | Реле дополнительного отопителя 1 |
| К40/9к2 | Реле дополнительного отопителя 2 |
| К40/9к3 | Цепь реле 15R |

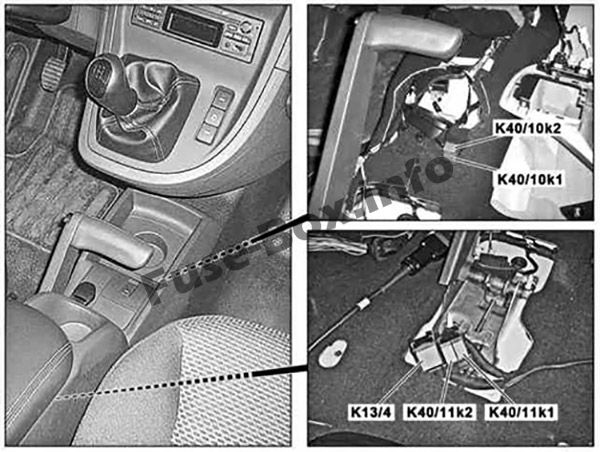

Другие внутренние реле
| № | Реле |
|---|---|
| К13/4 | Реле защиты от защемления |
| К40/10к1 | Цепь 61 реле |
| К40/10к2 | Цепь реле 15R |
| К40/11к1 | Реле питания сиденья |
| К40/11к2 | Реле стоп-сигнала |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

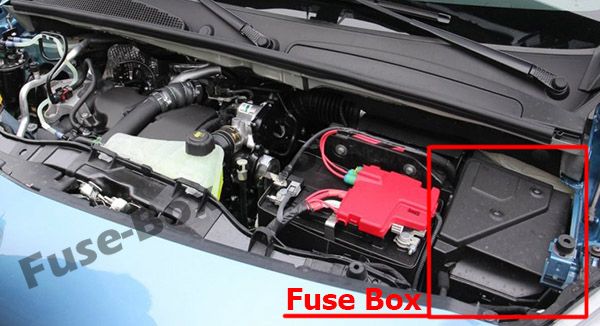

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева), под крышкой.

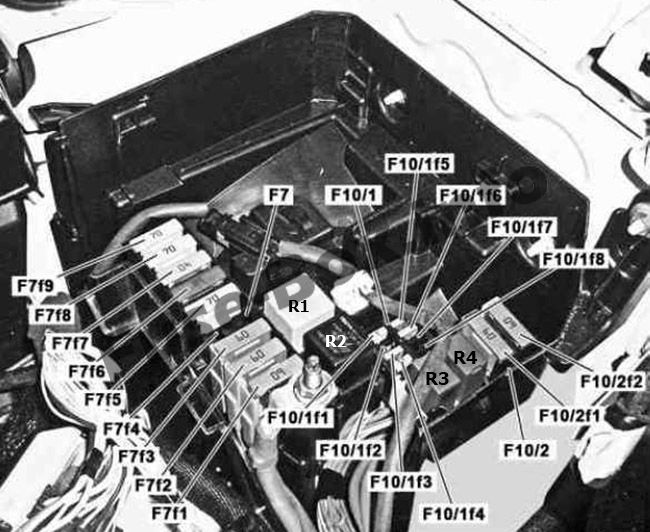

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| F7f1 | Действительно для двигателя 607: Модуль отопителя для предварительного подогрева охлаждающей жидкости | 60 |
| F7f2 | Действительно для двигателя 607: Модуль отопителя для предварительного подогрева охлаждающей жидкости | 60 |
| F7f3 | Действительно для двигателя 607: выходной каскад Glow, коробка передач с двойным сцеплением | 60 |
| F7f4 | Запасной | - |
| F7f5 | Предохранитель питания цепи 30 Реле питания производителя кузова, радио, дисплей, звуковой сигнал, диагностический разъем, выключатель стоп-сигналов, электрическое реле наружного зеркала заднего вида, контроль давления в шинах, ESP, индикатор прокола (беспроводной), датчик дождя/света, питание производителя кузова, Реле системы кондиционирования, реле усилителя руля, освещение салона | 70 |
| F7f6 | ESP | 50 |
| F7f7 | Действительно для двигателя 607: Реле 1 дополнительного отопителя | 40 |
| F7f8 | Предохранитель питания цепи 30 Реле обогревателя заднего стекла, тягово-сцепное устройство, предохранитель салона автомобиля и предварительный предохранитель модуля реле 2, реле переключателя переднего стеклоподъемника (до 14.05), реле электродвигателя стеклоподъемника левой передней двери (с 14.06) | 70 |
| F7f9 | Действительно для двигателя 607: Реле 2 дополнительного отопителя | 70 |
| F1O/1f1 | Модуль предохранителей и реле (SRM) | 5 |
| F10/1f2 | Датчик батареи | 5 |
| F10/1f3 | Реле блеющего элемента предпускового подогрева топлива | 25 |
| F10/1f4 | Реле питания топливного насоса | 20 |
| F10/1f5 | Действительны до 14.05: Блок управления CDI (контур 87), блок управления ME-SFI [ME] (контур 87), реле топливного насоса (двигатель 607) | 15 |
| F10/1f6 | Датчик запотевания топливного фильтра (двигатель 607 до 14.05) Действительны с 14.06: Блок управления CDI (контур 87), блок управления ME-SFI [ME] (контур 87), реле топливного насоса (двигатель 607) | 15 |
| F10/1f7 | Запасной | - |
| F10/1f8 | Запасной | - |
| F10/2f1 | Питание блока управления модуля предохранителей и реле (SRM) | 60 |
| F10/2f2 | Питание блока управления модуля предохранителей и реле (SRM) | 60 |
| Реле | ||
| R1 | Реле блока управления двигателем (до 14.05) | |
| R2 | Реле электродвигателя вентилятора, ступень 2 | |
| R3 | Реле топливного насоса | |
| R4 | Реле подогрева топлива/фонаря резервного копирования |

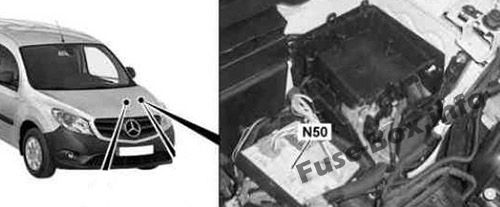

Блок управления модуля предохранителей и реле (SRM)

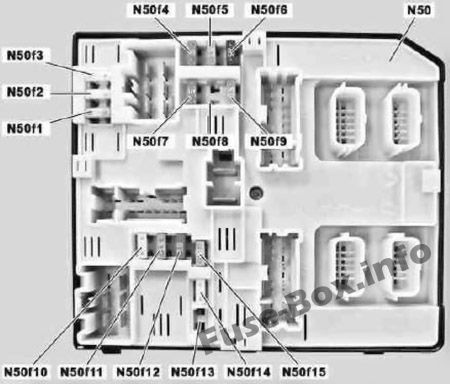

Блок управления модуля предохранителей и реле (SRM)
| № | Слитная функция | Amp |
|---|---|---|
| N50f1 | Стеклоочиститель | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Запасной | - |
| N50f4 | Электроусилитель руля | 5 |
| N50f5 | Цепь 15 реле | 15 |
| N50f6 | Подушка безопасности, натяжитель аварийного натяжения | 7.5 |
| N50f7 | Запасной | - |
| N50f8 | Запасной | - |
| N50f9 | Климат-контроль | 15 |
| N50f10 | Реле функций двигателя, цепь 87 | 25 |
| N50f11 | Реле функций двигателя, цепь 87 | 15 |
| N50f12 | Резервная лампа, реле ТЭНа предварительного подогрева топлива | 10 |
| N50f13 | Блок управления CDI (контур 15), блок управления ME-SFI [ME] (контур 15) | 5 |
| N50f14 | Запасной | - |
| N50f15 | Стартер | 30 |

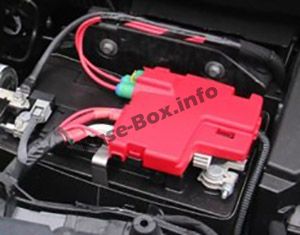

Передний блок предохранителей

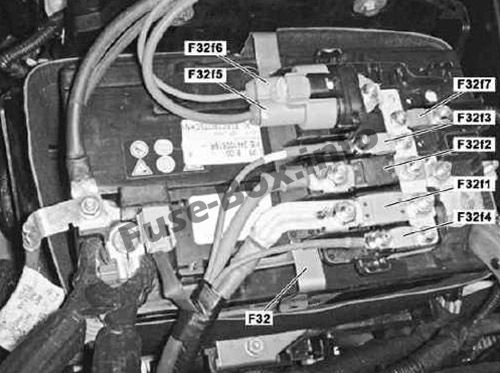

Передний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| F32f1 | Блок предохранителей в моторном отсеке 2 | 250 |
| F32f2 | Стартер | 500 |
| F32f3 | Питание блока предохранителей моторного отсека 1, реле блока управления двигателем (К10/3, до 05/14), реле функций двигателя (N50k8, с 06/14) | 40 |
| F32f4 | Реле электродвигателя вентилятора двигателя внутреннего сгорания (N50k3) | 40 |
| F32f5 | Электроусилитель руля | 70 |
| F32f6 | Питание модуля предохранителей и реле | 40 |
| F32f7 | Питание блока предохранителей моторного отсека 1 | 30 |
