Предохранители и реле Mercedes-Benz CLS-Class (W218/X218, 2011-2018)
Схемы относятся к указанным годам и вариантам Mercedes-Benz CLS-Class (W218/X218, 2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz CLS-Class 2011-2018
Предохранители прикуривателя (розетка) в Mercedes-Benz CLS-Class Это предохранитель № 9 (гнездо на центральной консоли) в блоке предохранителей в моторном отсеке и предохранители № 71 (гнездо в передней части салона), № 72 (гнездо в багажном отделении), № 76 (гнездо в задней центральной консоли) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

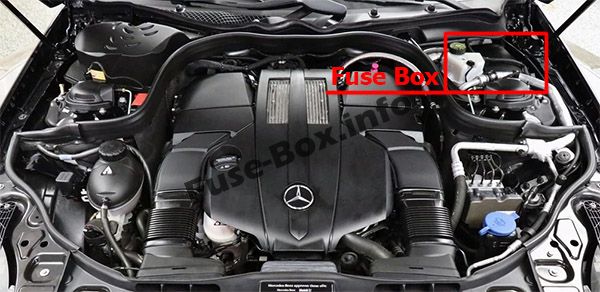

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева)

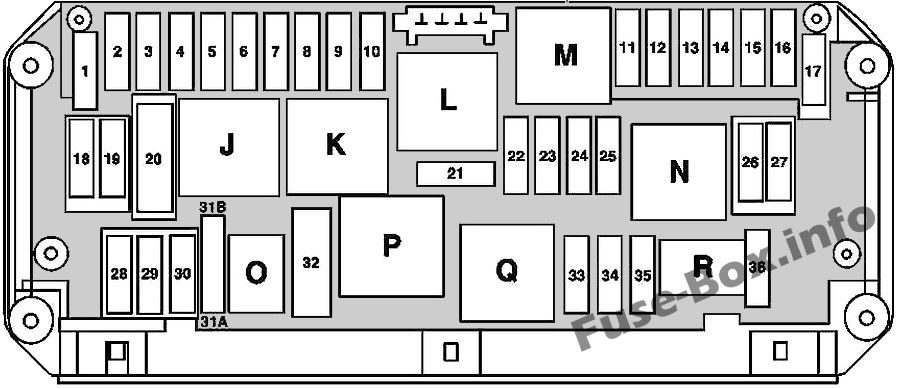

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости Двигатель вентилятора Регулятор вентилятора | 25 |
| 2 | Блок управления левой передней дверью | 30 |
| 3 | Блок управления правой передней дверью | 30 |
| 4 | Действительно с двигателем 157: Блок управления топливной системой | 20 |
| 5 | Приборный щиток Задний блок управления SAM с модулем предохранителей и реле Выключатель наружного освещения | 7.5 |
| 6 | Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 10 |
| 7 | Цепь стартера 50 реле | 20 |
| 8 | Блок управления дополнительной удерживающей системой | 7.5 |
| 9 | Розетка на центральной консоли | 15 |
| 10 | Мотор стеклоочистителя Включается через реле обогревателя стояночного дворника: Обогреватель стояночного дворника | 30 |
| 11 | Аудио/COMAND дисплей Панель управления аудио/COMAND | 7.5 |
| 12 | Блок управления и управления автоматическим климат-контролем Блок управления верхней панели управления Кнопка режима передачи АКПП Группа подвесных кнопок | 7.5 |
| 13 | Блок управления модуля трубки рулевой колонки Многофункциональная камера Стерео многофункциональная камера | 7.5 |
| 14 | Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 7.5 |
| 15 | Блок управления дополнительной удерживающей системой | 7.5 |
| 16 | Действительно для двигателя 157: ИНТЕРФЕЙС ПРЯМОГО ВЫБОРА | 5 |
| 17 | Электрическая подъемно-сдвижная крыша: Блок управления потолочной панели управления | 30 |
| 18 | Аналоговые часы Резервное реле | 7.5 |
| 19 | Блок управления электронным замком зажигания | 20 |
| 20 | Блок управления электронной программой стабилизации Блок управления премиальной электронной программой курсовой устойчивости | 40 |
| 21 | Выключатель стоп-сигналов Выключатель освещения вещевого ящика Распознавание занятости сиденья переднего пассажира и ACSR Блок управления системой измерения веса (WSS) | 7.5 |
| 22 | Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением Действительно для дизельного двигателя: Блок управления CDI Соединительная втулка, цепь 87 Действительно для бензинового двигателя: Блок управления ME-SFI Соединительная втулка, цепь 87 M2e Действительно для двигателя 276: Привод жалюзи радиатора | 15 |
| 23 | Действительно для бензинового двигателя: Соединительная втулка, контур 87 M1i Действительно для дизельного двигателя: Блок управления CDI Соединительная втулка, цепь 87 | 20 |
| 24 | Действительно для дизельного двигателя: Соединительная втулка, контур 87 Действительно для двигателей 157, 276, 278: Соединительная втулка, цепь 87 M1e | 15 |
| 25 | Действительно для дизельного двигателя: Лямбда-зонд перед каталитическим нейтрализатором Действительно для бензинового двигателя: блок управления ME-SFI | 15 |
| 26 | Радио Радио с системой автопилота Блок управления COMAND | 20 |
| 27 | Действительно для бензинового двигателя: блок управления ME-SFI Действительно для дизельного двигателя: Блок управления CDI Блок управления электронным замком зажигания | 7.5 |
| 28 | Приборный щиток | 7.5 |
| 29 | Правая передняя фара | 10 |
| 30 | Левый передний фонарь | 10 |
| 31A | Переключается через реле клаксона: Левый рог фанфар Правый рог фанфар | 15 |
| 31B | Переключается через реле клаксона: Левый рог фанфар Правый рог фанфар | 15 |
| 32 | Реле подачи вторичного воздуха | - |
| 33 | Полностью интегрированный блок управления коробкой передач | 10 |
| 34 | Блок управления топливной системой | 7.5 |
| 35 | Запасной | - |
| 36 | Блок управления системы ночного видения Блок электроуправления ДИСТРОНИК | 7.5 |
| Реле | ||
| J | Цепь 15 реле | |
| K | Клемма 15R реле | |
| L | Реле стояночного обогревателя дворников | |
| M | Цепь стартера 50 реле | |
| N | Реле цепи двигателя 87 | |
| O | Реле звукового сигнала | |
| P | Запасной | |
| Q | Резервное реле | |
| R | Реле цепи 87 шасси |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

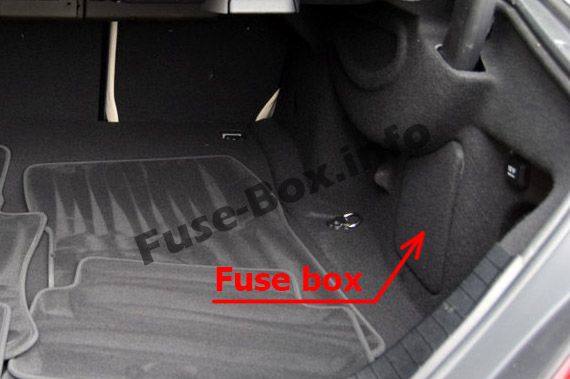

Расположение блока предохранителей
Он расположен с правой стороны багажного отделения, за крышкой.

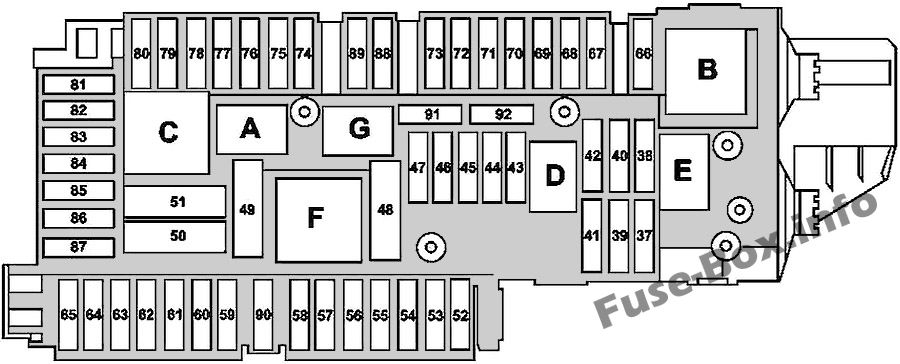

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 37 | Соленоид подголовника сиденья водителя NECK-PRO Соленоид подголовника сиденья переднего пассажира NECK-PRO | 7.5 |
| 38 | Shooting Brake: подключается через реле стеклоочистителя задней двери: электродвигатель стеклоочистителя задней двери | 15 |
| 39 | Действительно для автомобилей с левым рулем: Блок управления левой задней дверью Действительно для автомобилей с правым рулем: Блок управления левой передней дверью | 30 |
| 40 | Запасной | - |
| 41 | Действительно для автомобилей с левосторонним управлением: Блок управления правой передней дверью Действительно для автомобилей с правым рулем: Блок управления правой задней дверью | 30 |
| 42 | Блок управления топливной системой | 25 |
| 43 | Действителен до 31.08.2014: Модуль связи телематических услуг (Живая информация о дорожном движении) Действительно с 01.09.2014:Блок управления системой контроля давления в шинах | 7.5 |
| 44 | Переключатель регулировки сиденья переднего пассажира | 30 |
| 45 | Переключатель регулировки сиденья водителя | 30 |
| 46 | Сирена сигнализации (Контроль салона) Блок управления защитой салона и защитой от буксировки (Контроль салона) Купе: M 1, AM, CL [ZV] и антенный усилитель KEYLESS-GO Shooting Brake: Антенный усилитель на заднем стекле 1 Действительно для двигателей 157, 276, 278 и версии для США: Реле циркуляционного насоса охлаждающей жидкости | 7.5 |
| 47 | Запасной | - |
| 48 | Запасной | - |
| 49 | Купе: Включается через реле обогревателя заднего стекла: Обогреватель заднего стекла Shooting Brake: Включается через реле обогревателя заднего стекла: Усилитель 1 антенны заднего стекла | 40 |
| 50 | Правый передний реверсивный натяжитель аварийного натяжения | 50 |
| 51 | Левый передний реверсивный натяжитель аварийного натяжения | 50 |
| 52 | Запасной | - |
| 53 | Блок управления распознаванием прицепа | 30 |
| 54 | Блок управления распознаванием прицепа | 15 |
| 55 | Запасной | - |
| 56 | Розетка для прицепа | 15 |
| 57 | Блок управления распознаванием прицепа | 25 |
| 58 | Блок управления распознаванием прицепа | 25 |
| 59 | Датчик DISTRONIC (DTR) переднего левого бампера Датчик DISTRONIC (DTR) переднего правого бампера Радарный датчик в левом заднем бампере (активная система помощи при слепых зонах) Радарный датчик правого заднего бампера (активная система помощи при слепых зонах) Интеллектуальный радарный датчик в левом заднем бампере (система помощи при слепых зонах) Интеллектуальный радарный датчик для правого заднего бампера (система контроля слепых зон) | 7.5 |
| 60 | Мультиконтурный пневматический насос сиденья | 7.5 |
| 60 | Активный многоконтурный пневматический насос сиденья | 30 |
| 61 | Купе: Блок управления крышкой багажника (KDS) Shooting Brake: блок управления задней дверью | 40 |
| 62 | Блок управления сиденьем водителя | 25 |
| 63 | Блок управления подогревом заднего сиденья | 25 |
| 64 | Блок управления сиденьем переднего пассажира | 25 |
| 65 | До 31.05.2012: Блок управления обогревом рулевого колеса По состоянию на 01.06.2012: Блок управления модуля трубки рулевой колонки | 7.5 |
| 66 | Двигатель заднего вентилятора | 7.5 |
| 67 | Блок управления усилителем звуковой системы | 40 |
| 68 | Блок управления AIRmatic | 15 |
| 69 | Усилитель заднего басового динамика | 25 |
| 70 | Блок управления системой контроля давления в шинах Действительно с 01.09.2014 с двигателем 157, 276, 278 без версии для США: Реле насоса циркуляции охлаждающей жидкости | 5 |
| 71 | Розетка в салоне автомобиля, спереди | 15 |
| 72 | Розетка в грузовом отсеке | 15 |
| 73 | Действительно с двигателем 157: Блок управления режимами коробки передач Стационарный обогреватель: Приемник радиоуправления стационарным обогревателем | 5 |
| 74 | Блок управления KEYLESS-GO Действительны с 01.09.2014: Левый передний фонарь, Правый передний фонарь | 15 |
| 75 | Стационарный отопитель Действительны с 01.09.2014: Левый передний фонарь, Правый передний фонарь | 20 |
| 76 | Розетка в задней центральной консоли | 15 |
| 77 | Блок управления системой измерения веса (WSS) Навигационный процессор | 7.5 |
| 78 | Блок управления мультимедийным интерфейсом | 7.5 |
| 79 | Блок управления системой видео- и радиолокационных датчиков Действительна с 01.09.2014 с пакетом помощи при вождении Плюс: блок управления радарными датчиками, блок управления шлюзом шасси | 5 |
| 80 | Блок управления системой парковки | 5 |
| 81 | Антенный усилитель/компенсатор сотовой телефонной системы Электрический разъем мобильного телефона | 5 |
| 82 | Регулятор вентилятора вентиляции переднего левого сиденья Регулятор вентилятора вентиляции правого переднего сиденья | 7.5 |
| 83 | Камера заднего вида Навигационный процессор Блок управления системой экстренного вызова | 7.5 |
| 84 | Блок управления камерой заднего вида Модуль питания камеры заднего вида Камера заднего вида Блок управления SDAR/тюнера высокой четкости Блок управления цифровым аудиовещанием | 5 |
| 85 | ТВ-тюнер (аналоговый/цифровой) Цифровой ТВ-тюнер | 7.5 |
| 86 | Запасной | - |
| 87 | Блок управления системой экстренного вызова Действительно до 31.08.2014 с двигателем 157, 276, 278 без версии для США: Реле насоса циркуляции охлаждающей жидкости Действительно до 31.05.2016 с системой Live Traffic Information или системой экстренного вызова eCall Europe: модуль связи телематических услуг Действительно с 01.06.2016: Блок управления HERMES Действительно с 01.06.2016 с телефонией «Комфорт» и дистанционным управлением для стационарного отопителя: Переключатель антенны для телефона и стационарного отопителя | 7.5 |
| 88 | Интеллектуальный сервомодуль для DIRECT SELECT | 15 |
| 89 | Блок управления распознаванием прицепа Действительно с двигателем 157: Блок управления топливной системой | 30 |
| 90 | Запасной | - |
| 91 | Запасной | - |
| 92 | Блок управления KEYLESS-GO | 15 |
| Реле | ||
| A | Цепь 15 реле | |
| B | Цепь реле 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | Действительно для дизельного двигателя: Реле топливного насоса | |
| E | Shooting Brake: Реле стеклоочистителя двери багажного отделения Пакет памяти электрорегулировок передних сидений: Реле регулировки сидений | |
| G | Цепь реле 15R (2) |

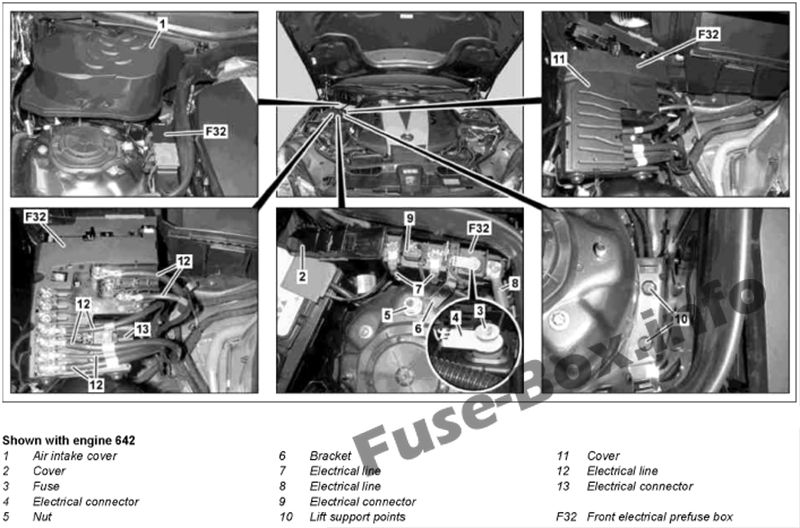

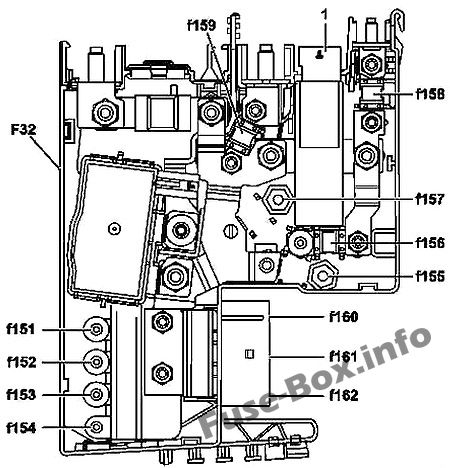

Передний блок предохранителей

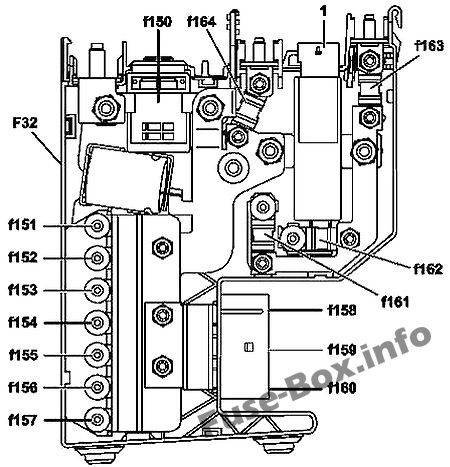

Передний блок предохранителей
Без ЭКО старт/стоп
С ЭКО старт/стоп
| № | Слитная функция | Amp |
|---|---|---|
| 150 | Функция старт/стоп ECO: Pyrofuse 150 | - |
| 151 | Блок управления электроусилителем руля | 60 |
| 152 | Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 153 | Запасной | 100 |
| 154 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционера со встроенным управлением (M4/7) | 100 |
| 155 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| 156 | Запасной | - |
| 157 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| 158 | Действительно для автомобилей с левосторонним управлением: Регулятор вентилятора Действительно для автомобилей с правым рулем без DISTRONIC PLUS или без двигателя 157: Блок управления электронной программы стабилизации Действительно для праворульных автомобилей с системой DISTRONIC PLUS или двигателем 157: блок управления электронной программой курсовой устойчивости Premium. | 50 |
| 159 | Действительно для автомобилей с правым рулем без DISTRONIC PLUS или без двигателя 157: Блок управления электронной программы стабилизации Действительно для праворульных автомобилей с системой DISTRONIC PLUS или двигателем 157: блок управления электронной программой курсовой устойчивости Premium. | 50 |
| 160 | Реле AIRmatic | 60 |
| 161 | Запасной | - |
| 162 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| 163 | Без функции ECO start/stop: Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 164 | Без ECO start/stop: Задний блок управления SAM с модулем предохранителей и реле | 100 |

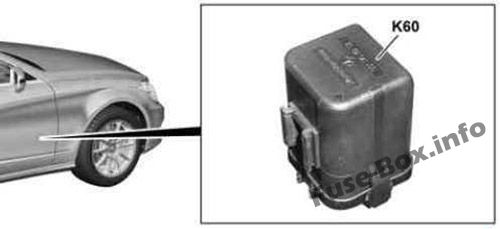

Реле насоса циркуляции охлаждающей жидкости

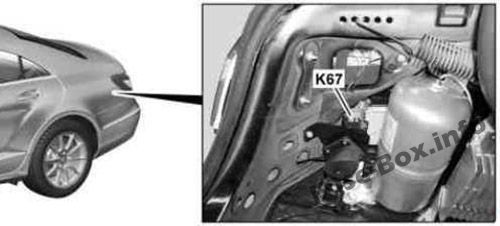

реле AIRMATIC

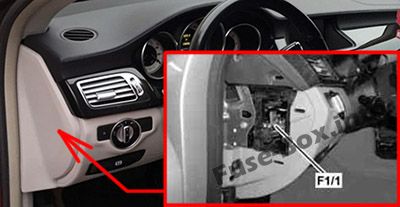

Предохранитель панели приборов
| № | Слитная функция | Amp |
|---|---|---|
| F1/1 | Защищает соединение между дополнительной аккумуляторной батареей и блоком управления электронным замком зажигания и передним блоком управления SAM (для двигателя 276 с 01.09.2014 или с двигателем 274) | 5 |

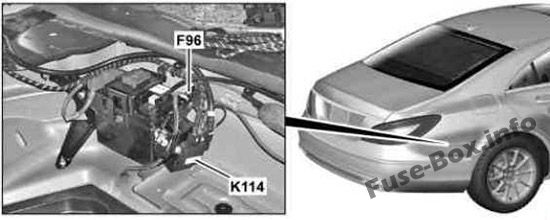

Дополнительное реле аккумулятора и предохранитель
| № | Слитная функция |
|---|---|
| F96 | Предохранитель цепи 30 дополнительной батареи |
| K114 | Функция ECO start/stop реле дополнительного аккумулятора |
