Предохранители и реле Mercedes-Benz CLS-Class (W219, 2004-2010)
Схемы относятся к указанным годам и вариантам Mercedes-Benz CLS-Class (W219, 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz CLS-Class 2004-2010 гг.
Предохранители прикуривателя (розетка) в Mercedes-Benz CLS-Class Это предохранители № 12 (гнездо в багажнике), № 13 (гнездо в салоне) в блоке предохранителей в багажном отделении и предохранители № 54a, № 54b (прикуриватели) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

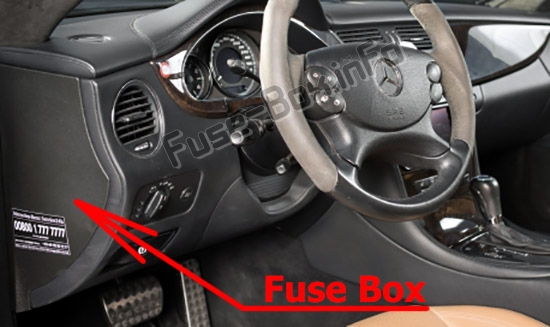

Блок предохранителей расположен с левой стороны панели приборов, за крышкой.

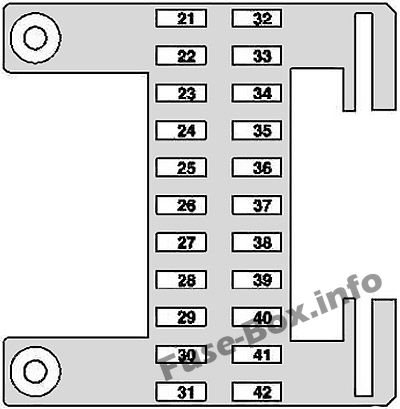

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 21 | Блок управления задней правой дверью | 30 |
| 22 | Блок управления правой передней дверью | 30 |
| 23 | Блок управления регулировкой переднего сиденья со стороны пассажира с памятью | 30 |
| 24 | Задний модуль Блок управления Keyless Go Блок управления Keyless Go левой задней двери Правая задняя дверь Блок управления Keyless Go | 25 |
| 25 | Блок стационарного обогревателя (СТН) | 20 |
| 25 | Дополнительный предохранитель через многоконтактный предохранитель для стационарного обогревателя: приемник радиоуправления STH | 5 |
| 26 | CD-чейнджер | 7.5 |
| 27 | Запасной | - |
| 28 | Радио | 15 |
| 28 | Панель радиоуправления и навигационный блок COMAND блок управления, индикации и управления | 5 |
| 29 | Модуль рулевой колонки Поворотный переключатель света Блок управления EIS [EZS] | 7.5 |
| 30 | Разъем канала передачи данных | 7.5 |
| 31 | Блок управления верхней панели управления Реле отключения отключаемой нагрузки (до 2007 г.) | 5 |
| 32 | Блок управления левой задней дверью | 30 |
| 33 | Блок управления левой передней дверью | 30 |
| 34 | Блок управления регулировкой переднего сиденья со стороны водителя с памятью | 30 |
| 35 | Блок управления WSS (система измерения веса) | 5 |
| 36 | HS [SIH] и блок управления вентиляцией сидений Правый блок управления SAM | 25 |
| 37 | AIRmatic с блоком управления ADS | 15 |
| 38 | Реле подголовников NECK-PRO | 7.5 |
| 39 | Блок управления нижней панели управления | 5 |
| 40 | HS [SIH] и блок управления вентиляцией сидений | 10 |
| 41 | Центральный блок управления шлюзом | 5 |
| 42 | Блок управления ME-SFI [ME] Блок управления SAM со стороны водителя с модулем предохранителей и реле | 7.5 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

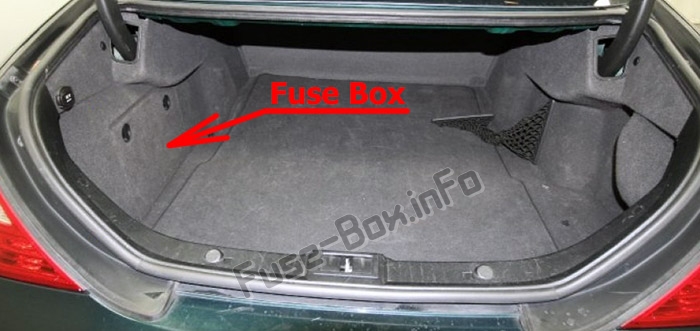

Он расположен с левой стороны багажного отделения, за крышкой.

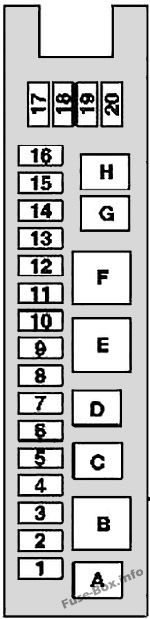

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Переключатель частичной регулировки переднего пассажира Переключатель частично электрической регулировки сиденья водителя (с 2007 г.) Блок управления регулировкой переднего сиденья со стороны водителя с памятью | 30 |
| 2 | Переключатель частично электрической регулировки сиденья водителя Переключатель частично электрической регулировки сиденья переднего пассажира (с 2007 г.) Блок управления регулировкой переднего сиденья со стороны пассажира с памятью | 30 |
| 3 | Блок управления ТРМ [РДК] (система контроля давления в шинах) Блок управления ПТС (парктроник) Навигационный процессор Комбинированный ТВ-тюнер (аналоговый/цифровой) | 7.5 |
| 4 | Кроме двигателя 156.983 (CLS 55 AMG) и двигателя 272.985 : Топливный насос защищен предохранителем через реле топливного насоса. | 20 |
| 4 | Действительно для двигателя 113.990 (CLS 55 AMG): Циркуляционный насос охладителя наддувочного воздуха подключается через реле циркуляционного насоса охладителя наддувочного воздуха. | 7.5 |
| 5 | Запасное реле 2 | - |
| 6 | Блок управления аудиошлюзом | 40 |
| 7 | Реле заднего стеклоочистителя | 15 |
| 8 | Модуль усилителя левой антенны Звуковой сигнал Звуковой сигнал тревоги с дополнительным аккумулятором Датчик наклона ATA [EDW] | 7.5 |
| 9 | Блок управления потолочной панелью управления | 25 |
| 10 | Обогрев заднего стекла | 40 |
| 11 | - | 20 |
| 12 | Версия для США: розетка в багажном отделении | 15 |
| 13 | Внутренняя розетка | 15 |
| 14 | - | 5 |
| 15 | Лючок бензобака CL [ZV] мотор | 10 |
| 16 | HS [SIH] и блок управления вентиляцией сидений | 20 |
| 17 | - | 20 |
| 18 | - | 20 |
| 19 | Мультиконтурный пневматический насос сиденья | 20 |
| 20 | Реле шторки заднего стекла | 7.5 |
| Реле | ||
| A | Реле топливного насоса (кроме 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985) Реле циркуляционного насоса охладителя наддувочного воздуха (113.990 (CLS 55AMG)) | |
| W | Реле 2, клемма 15R | |
| C | Запасное реле 2 | |
| D | Запасной | |
| E | Реле обогрева заднего стекла | |
| F | Реле 1, клемма 15R | |
| G | Реле 1 реверса полярности крышки топливного бака | |
| H | Реле 2 реверса полярности крышки топливного бака |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

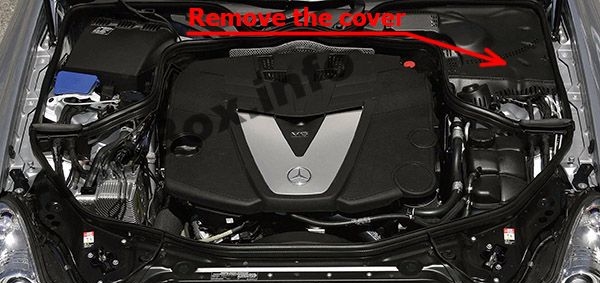

Блок предохранителей находится в моторном отсеке (слева)

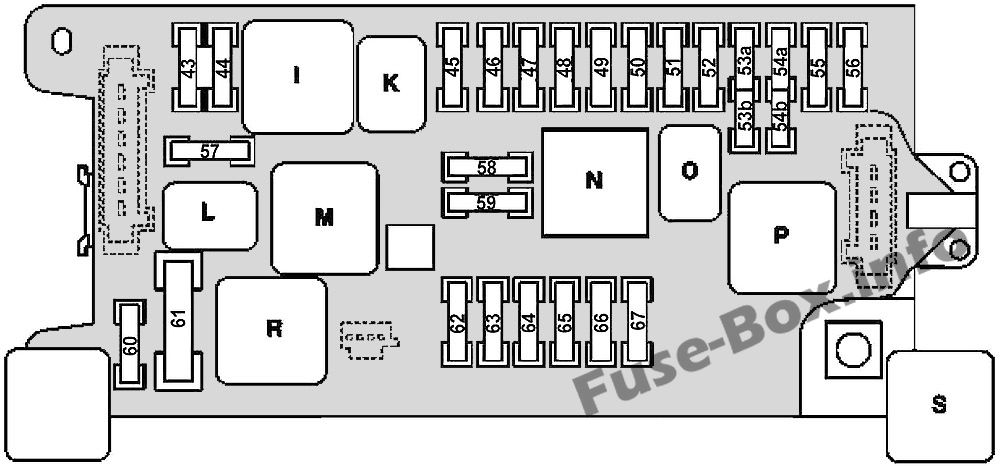

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 43 | Действительно для M156, M272, M273: Блок управления ME-SFI [ME] Задний блок управления SAM с модулем предохранителей и реле Действительно для M642: Блок управления CDI Задний блок управления SAM с модулем предохранителей и реле Действительно для M113: Блок управления ME-SFI [ME] Задний блок управления SAM с модулем предохранителей и реле Реле топливного насоса Реле подачи воздуха | 15 |
| 44 | Действительно для M642: Блок управления CDI | 15 |
| 45 | AIRmatic с блоком управления ADS | 7.5 |
| 46 | Автоматическая 5-ступенчатая коробка передач (NAG): блок управления ETC [EGS] 7-ступенчатая автоматическая коробка передач: Электрический блок управления (VGS) | 7.5 |
| 47 | Блок управления ЕСП | 5 |
| 48 | Блок управления удерживающими системами | 7.5 |
| 49 | Левый передний реверсивный натяжитель аварийного натяжения (по состоянию на 2007 г.) Правый передний реверсивный натяжитель аварийного натяжения (по состоянию на 2007 г.) Блок управления удерживающими системами (до 2007 г.) Сиденье переднего пассажира занято и датчик распознавания детского сиденья (до 2007 г.) Реле подголовников NECK-PRO (2006 г.) | 7.5 |
| 50 | Точка разделения питания ВИКС | 5 |
| 51 | - | 5 |
| 52 | Освещение перчаточного ящика с выключателем Приборный щиток Поворотный переключатель света Блок биксеноновых фар: Блок управления корректора фар | 7.5 |
| 53a | Эстафета фанфар | 15 |
| 53b | Эстафета фанфар | 15 |
| 54a | Прикуриватель с подсветкой | 15 |
| 54b | Прикуриватель с подсветкой | 15 |
| 55 | Точка разделения питания ВИКС | 7.5 |
| 56 | Мотор стеклоочистителя | 40 |
| 57 | Действительно для M156, M272, M273: Блок управления ME-SFI [ME] Задний блок управления SAM с модулем предохранителей и реле Действительно для двигателя M642: Блок управления CDI Задний блок управления SAM с модулем предохранителей и реле | 25 |
| 58 | Клапан управления продувкой (до 2007 г.) Действительно для двигателя 272: AAC со встроенным регулятором дополнительного двигателя вентилятора (до 2007 г.) Версия для США: Запорный клапан адсорбера с активированным углем (до 2007 г.) Запорный клапан угольного фильтра (до 2007 г.) Действительно для двигателя 642: Блок управления CDI (2006 г.) Действительно для двигателей M113, M156, M272, M273: Катушка зажигания цилиндра 1 Катушка зажигания 2 цилиндра катушка зажигания 3 цилиндра Катушка зажигания 4 цилиндра Катушка зажигания 5 цилиндра Катушка зажигания 6 цилиндра Катушка зажигания 7 цилиндра Катушка зажигания 8 цилиндра Действительно для двигателя M113: Левый датчик O2 после TWC [KAT] Правый датчик O2 после TWC [KAT] | 15 |
| 59 | Реле стартера | 15 |
| 60 | Действительно для двигателей 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG): Вентилятор масляного радиатора | 10 |
| 61 | Электрический воздушный насос | 40 |
| 62 | Резервное реле | 30 |
| 63 | - | 15 |
| 64 | Поворотный переключатель света Блок управления и управления автоматической системой кондиционирования воздуха «Комфорт» Комбинация приборов (до 2007 г.) Блок управления и управления AAC [KLA] (до 2007 г.) | 7.5 |
| 65 | Блок управления EIS [EZS] Блок управления электроблокировкой руля | 20 |
| 66 | Действительно для автомобилей с левым рулем: правый передний фонарь Действительно для автомобилей с правым рулем: передний левый фонарь. Блок биксеноновых фар: блок питания HRA | 7.5 |
| 67 | Выключатель стоп-сигналов | 10 |
| Реле | ||
| I | Реле клеммы 87, двигатель | |
| K | Реле клеммы 87, шасси | |
| L | Реле стартера | |
| M | Резервное реле | |
| N | Клемма 15 реле | |
| O | Эстафета фанфар | |
| P | Клемма 15R реле | |
| R | Реле воздушного насоса (кроме двигателей 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) Реле вентилятора масляного радиатора (только двигатель 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) | |
| S | Реле AIRmatic (полуактивная пневмоподвеска) |
Передний блок предохранителей

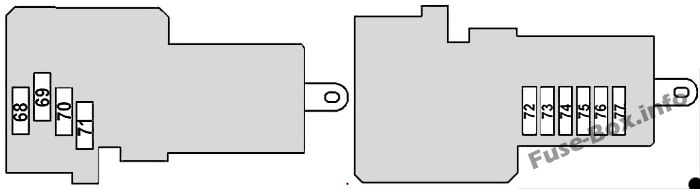

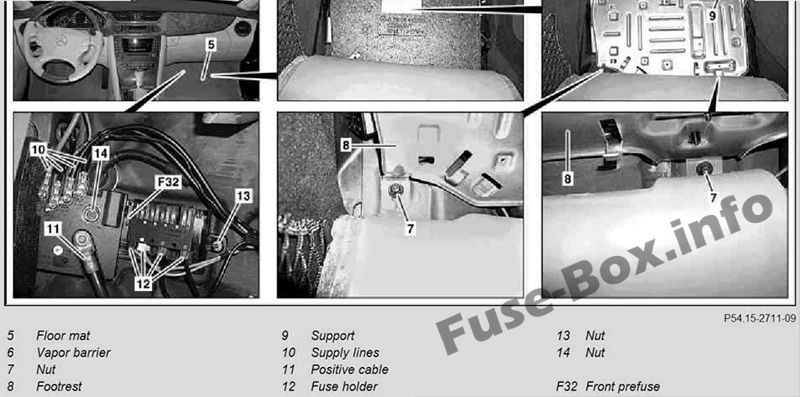

Передний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 68 | Усилитель отопителя PTC (с 1.6.06) | 200 |
| 69 | - | 150 |
| 70 | Дополнительное реле аккумулятора (до 31.5.06) | 150 |
| 71 | AAC со встроенным регулятором дополнительного двигателя вентилятора | 150 |
| 72 | Гидравлический блок SBC (до 31.5.06) Блок управления ESP (с 1.6.06) | 50 |
| 73 | Гидравлический блок SBC (до 31.5.06) Блок управления ESP (с 1.6.06) | 40 |
| 74 | Реле AIRmatic | 40 |
| 75 | Правый блок управления SAM | 40 |
| 76 | Втягивающее устройство аварийного натяжения переднего правого реверсивное (с 1.6.06) | 40 |
| 77 | Блок рециркуляции систем отопления | 40 |
Задний блок предохранителей
Задний блок предохранителей

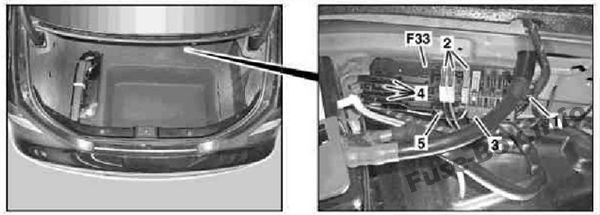

Удалить/установить:
Отсоедините кабель заземления аккумулятора
Освободите фиксирующий крюк (1) и снимите задний блок предварительных предохранителей (F33).
Отсоедините держатель предохранителя (2) в заднем блоке предварительных предохранителей (F33).
Отсоедините электрический разъем (3) на заднем блоке предварительных предохранителей (F33).
Отсоедините линии питания (красные) (4) на заднем блоке предварительных предохранителей (F33), пометьте и отложите линию питания (красные) (4) в сторону.
Отвинтите плюсовой провод (черный) (6) на заднем блоке предохранителей (F33) и снимите плюсовой провод (черный) (6).
Установите в обратном порядке
| № | Слитная функция | Amp |
|---|---|---|
| 78 | Блок управления SAM со стороны водителя с модулем предохранителей и реле | 200 |
| 79 | Задний блок управления SAM с модулем предохранителей и реле | 200 |
| 80 | Блок управления Driver SAM с модулем предохранителей и реле | 150 |
| 81 | Блок предохранителей в салоне | 150 |
| 82 | Автомобили AMG: предохранитель FP (F82A), предохранитель впрыска воздуха (F82B) | 150 |
| F82A | Блок управления левым топливным насосом Блок управления правым бензонасосом | 30 |
| F82B | Реле подачи воздуха | 40 |
| 83 | - | 30 |
| 84 | Датчик батареи (по состоянию на 2007 г.) Блок управления АКБ (до 2007 г.) | 5 |
| 85 | Блок управления системой голосового управления (VCS [SBS]) Блок управления Universal Portable CTEL Interface (UPCI [UHI]) Японская версия: Блок управления коробкой GPS Блок управления микрофонным массивом Версия для США: Компенсатор CTEL [TEL], данные Компенсатор электронной сети | 5 |
| 86 | Исполнение для США: блок управления SDAR (до 2007 г.) | 5 |
| 87 | Пневматический насос для динамического управления сиденьем | 30 |
| 88 | Блок управления TLC [HDS] | 30 |
| 89 | - | 40 |
| 90 | Левый передний реверсивный натяжитель аварийного натяжения (по состоянию на 2007 г.) | 40 |
| 91 | Действительно с двигателем 272.985: Блок управления топливным насосом (с 2007 г.) | 30 |
