Предохранители и реле Mercedes-Benz CLA-Class (C117, 2014-2019)
Схемы относятся к указанным годам и вариантам Mercedes-Benz CLA-Class (C117, 2014-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz CLA-Class 2014-2019 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz CLA-Class Это предохранители № 70 (розетка задней центральной консоли), 71 (розетка багажного отделения) и № 73 (передний прикуриватель, внутренняя розетка) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

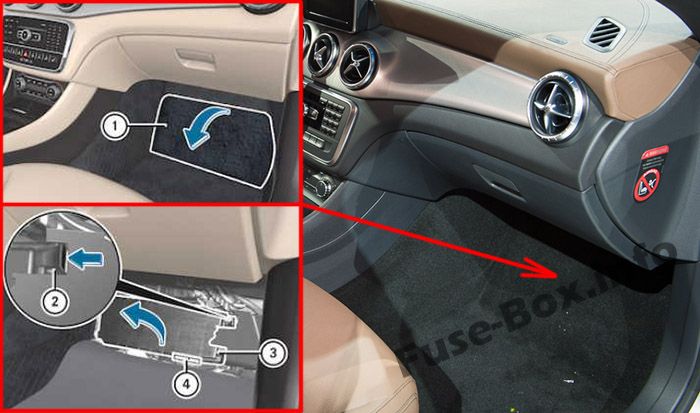

Расположение блока предохранителей
Блок предохранителей находится под полом рядом с пассажирским сиденьем.
Снимите напольные коврики.
Разверните перфорированное напольное покрытие (1) в направлении, указанном стрелкой.
Чтобы снять крышку (3), нажмите на фиксатор (2).
Откиньте крышку (3) в направлении, указанном стрелкой, к фиксатору.
Снять крышку (3) вперед.
Схема расположения предохранителей (4) находится в нижней правой части крышки (3).

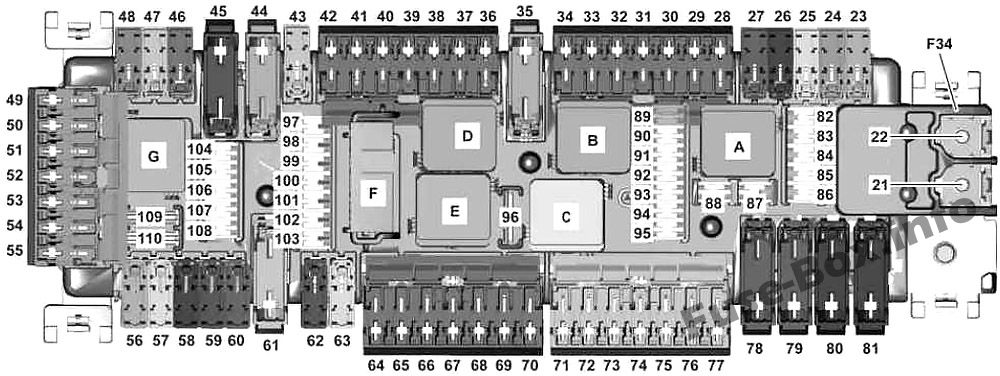

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 21 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| 22 | Дополнительное реле аккумулятора для функции ECO start/stop | 200 |
| 23 | Блок управления левой передней дверью | 30 |
| 24 | Блок управления правой передней дверью | 30 |
| 25 | Блок управления ЗУР | 30 |
| 26 | Гильза разъема дополнительного аккумулятора ECO start/stop | 10 |
| 27 | Блок предохранителей и реле в моторном отсеке | 30 |
| 28 | Блок управления звуковым генератором салона автомобиля | 5 |
| 29 | до 02.11.2014: Розетка прицепа с 03.11.2014: Блок управления распознавания прицепа | 15 |
| 30 | Блок управления распознаванием прицепа | 5 |
| 31 | 4MATIC: блок управления полным приводом | 5 |
| 32 | Блок управления модуля трубки рулевой колонки | 5 |
| 33 | Панель управления аудио/COMAND | 5 |
| 34 | Блок управления и управления ACC | 7,5 |
| 35 | Обогрев заднего стекла | 40 |
| 36 | Блок управления сиденьем водителя Блок управления регулировкой поясничной опоры сиденья водителя | 7,5 |
| 37 | Аудио/COMAND дисплей | 7,5 |
| 38 | Блок управления дополнительной системой пассивной безопасности | 7,5 |
| 39 | Блок управления потолочной панелью управления | 10 |
| 40 | Действительно для двигателя 651 (стандарт выбросов EU6): Блок управления силовым агрегатом | 15 |
| 41 | Модуль управления панорамным сдвижным люком | 30 |
| 42 | Радио (Audio 5 USB, Audio 20 CD, Audio 20 CD с CD-чейнджером) Блок управления COMAND | 5 |
| 42 | Радио (Радио 20, Аудио 20 USB) | 25 |
| 43 | Блок управления системой парковки | 5 |
| 44 | Левый передний реверсивный натяжитель аварийного натяжения | 40 |
| 45 | Правый передний реверсивный натяжитель аварийного натяжения | 40 |
| 46 | Блок управления сиденьем переднего пассажира Блок управления регулировкой поясничной опоры сиденья переднего пассажира | 7,5 |
| 47 | Навигационный модуль | 7,5 |
| 47 | Блок управления адаптивной системой демпфирования | 25 |
| 48 | Не используется | - |
| 49 | Блок управления для Drive Kit для iPhone® | 7,5 |
| 49 | Двигатель вентилятора КОМАНД | 5 |
| 50 | Блок управления крышкой камеры | 5 |
| 51 | Не используется | - |
| 52 | Не используется | - |
| 53 | Не используется | - |
| 54 | Не используется | - |
| 55 | Модуль связи телематических услуг Блок управления KEYLESS-GO | 5 |
| 56 | Блок управления модуля трубки рулевой колонки | 10 |
| 57 | Lane Keeping Assist: Многофункциональный блок управления автомобиля специального назначения | 30 |
| 57 | Специальный автомобиль: Многофункциональный блок управления автомобиля специального назначения | 7.5 |
| 58 | Блок предохранителей аварийного автомобиля | 30 |
| 59 | Блок управления сиденьем переднего пассажира | 30 |
| 60 | Блок управления сиденьем водителя | 30 |
| 61 | Блок управления усилителем звуковой системы | 40 |
| 62 | Действительно для коробки передач 711: Блок управления электроблокировкой рулевого управления | 20 |
| 63 | Блок управления топливной системой | 25 |
| 64 | Электронный блок управления взиманием платы за проезд Выделенный блок управления ближней связью | 1 |
| 65 | Лампа вещевого ящика | 5 |
| 66 | Блок предохранителей аварийного автомобиля | 15 |
| 67 | Не используется | - |
| 68 | Не используется | - |
| 69 | Не используется | - |
| 70 | Розетка в задней центральной консоли | 25 |
| 71 | Розетка в багажном отделении | 25 |
| 72 | Передний прикуриватель с подсветкой пепельницы Розетка в салоне автомобиля | 25 |
| 73 | Блок управления электрическим стояночным тормозом | 30 |
| 74 | Блок управления электрическим стояночным тормозом | 30 |
| 75 | Блок управления распознаванием прицепа | 20 |
| 76 | Блок управления распознаванием прицепа | 25 |
| 77 | Блок управления распознаванием прицепа | 25 |
| 78 | Блок управления крышкой багажника/задней дверью Блок предохранителей аварийного автомобиля | 40 |
| 79 | Блок управления ЗУР | 40 |
| 80 | Блок управления ЗУР | 40 |
| 81 | Регулятор вентилятора | 40 |
| 82 | Блок управления потолочной панелью управления | 10 |
| 83 | Блок управления электронным замком зажигания | 7,5 |
| 86 | Антенный усилитель FM, AM и CL [ZV] с 01.06.2016: Антенный усилитель/компенсатор сотовой связи | 5 |
| 87 | Диагностический разъем | 10 |
| 88 | Приборный щиток | 10 |
| 89 | Выключатель наружного освещения | 5 |
| 90 | Интеллектуальный радарный датчик в левом заднем бампере Интеллектуальный радарный датчик для правого заднего бампера | 5 |
| 91 | Переключатель контроля работы педали Переключатель подсветки пространства для ног | 5 |
| 92 | Блок управления топливной системой | 5 |
| 93 | Блок управления электрическим стояночным тормозом | 5 |
| 94 | Блок управления дополнительной системой пассивной безопасности | 7,5 |
| 95 | Распознавание занятости сиденья переднего пассажира и ACSR Блок управления системой измерения веса (WSS) | 7,5 |
| 96 | Мотор стеклоочистителя задней двери | 15 |
| 97 | Электрический разъем мобильного телефона | 5 |
| 98 | Блок управления ЗУР | 5 |
| 99 | Блок управления системой контроля давления в шинах | 5 |
| 100 | Действительно для двигателя 133: ИНТЕРФЕЙС ПРЯМОГО ВЫБОРА | 5 |
| 101 | 4MATIC: блок управления полным приводом | 10 |
| 102 | Приемник радиоуправления стационарным отопителем Действительно для автомобилей AMG с 01.09.2015: Блок управления режимами коробки передач с 01.06.2016: Переключатель антенны для телефона и стационарного обогревателя | 5 |
| 103 | Блок управления системой экстренного вызова Модуль связи телематических услуг блок управления ГЕРМЕС | 5 |
| 104 | Блок управления мультимедийным интерфейсом Мультимедийный соединительный блок | 5 |
| 105 | Блок управления цифровым аудиовещанием Блок управления спутниковым цифровым аудио-радио (SDAR) | 5 |
| 105 | Тюнер | 7,5 |
| 106 | Многофункциональная камера | 5 |
| 107 | Цифровой ТВ-тюнер | 5 |
| 108 | до 31.05.2016: Камера заднего вида | 5 |
| 108 | по состоянию на 01.06.2016: Камера заднего вида | 7,5 |
| 109 | Электрический разъем зарядного гнезда | 20 |
| 110 | Радио Блок управления COMAND Блок управления звуком двигателя | 30 |
| Реле | ||
| A | Цепь 15 реле | |
| B | Реле стеклоочистителя заднего стекла | |
| C | Цепь реле 15R2 | |
| D | Реле обогрева заднего стекла | |
| E | Цепь реле 15R1 | |
| F | Цепь 30g реле | |
| G | Не используется |

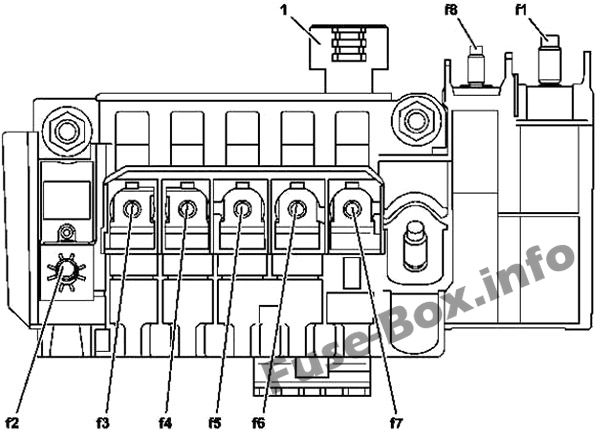

Передний блок предохранителей
Передний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Генератор | 300 |
| 2 | Блок предохранителей в салоне автомобиля | 200 |
| 2 | Действительно для дизельного двигателя: Блок предохранителей в салоне автомобиля | 250 |
| 3 | Блок управления электроусилителем руля | 100 |
| 4 | Блок управления ЗУР | 40 |
| 5 | Мотор вентилятора | 80 |
| 6 | Действительно для двигателя 607: Блок управления подогревом топлива | 70 |
| 7 | Действительно для двигателя 607 (стандарт токсичности выхлопных газов EU5): Блок управления усилителем отопителя с регенерацией DPF | 125 |
| 8 | Действительно для двигателей 607, 651: Выходной каскад накаливания | 100 |
| Реле | ||

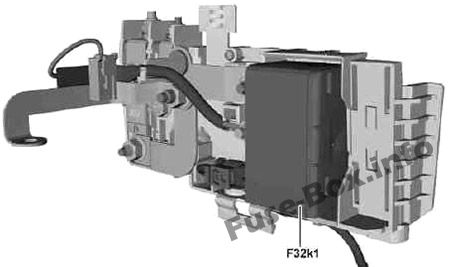

| Ф32к1 | Развязывающее реле |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

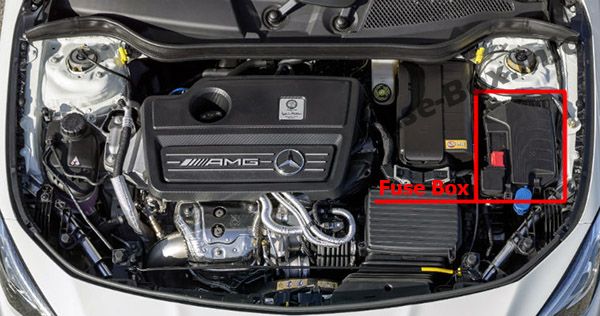

Расположение блока предохранителей

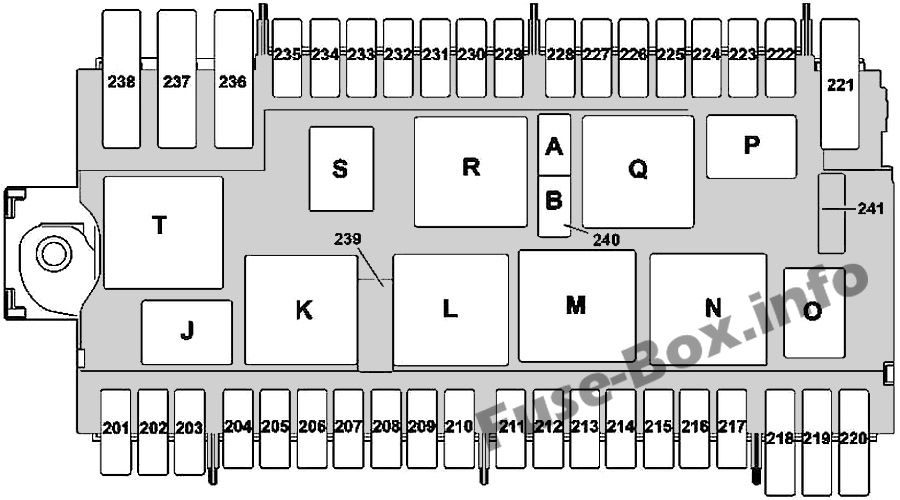

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 201 | Сирена сигнализации | 5 |
| 202 | Блок управления стационарным отопителем | 20 |
| 203 | Светодиодная фара: Блок правой передней фары | 15 |
| 204 | Блок управления электронной программой стабилизации | 25 |
| 205 | Левый рог фанфар Правый рог фанфар | 15 |
| 206 | Действительно для двигателя 651: блок управления CDI Действительно для двигателя 607: Блок управления силовым агрегатом | 5 |
| 207 | Действительно для дизельного двигателя: Реле цепи 87M | 5 |
| 208 | Действительно для двигателей 133, 607: Реле цепи 87 | 7.5 |
| 209 | Светодиодная фара: передний левый фонарь | 15 |
| 210 | Реле обогрева лобового стекла | 5 |
| 211 | Не используется | - |
| 212 | Действительно для двигателей 133, 270: Соединительная втулка, цепь 87M3 Действительно для двигателя 651: Нагревательный элемент вентиляционной линии Нагревательный элемент термостата охлаждающей жидкости Клапан переключения байпаса охладителя системы рециркуляции отработавших газов Действительно для двигателя 607 (стандарт выбросов EU5): Лямбда-зонд перед каталитическим нейтрализатором Позиционер давления наддува Действительно для двигателя 607 (стандарт выбросов EU6): кислородный датчик перед каталитическим нейтрализатором Действительно для двигателя 607: Блок управления CDI | 15 |
| 213 | Действительно для двигателей 133, 270, 651: Соединительная втулка, цепь 87 M2e Действительно для двигателя 607 (стандарт выбросов EU5): Датчик Холла распредвала Блок управления CDI Клапан контроля количества Действительно для двигателя 607 (стандарт выбросов EU6): Датчик кислорода после каталитического нейтрализатора Блок управления CDI | 15 |
| 214 | Действительно для двигателей 133, 270, 651: Соединительная втулка, цепь 87 M4e | 10 |
| 215 | Действительно для бензинового двигателя: Катушка зажигания цилиндра 1 Катушка зажигания 2 цилиндра катушка зажигания 3 цилиндра Катушка зажигания 4 цилиндра Действительно для двигателя 651: Клапан регулировки количества Действительно для двигателя 607: Блок управления CDI Позиционер давления наддува Клапан контроля количества | 20 |
| 216 | Действительно для бензинового двигателя: блок управления ME-SFI Действительно для двигателя 607: Блок управления силовым агрегатом | 5 |
| 217 | Действительно для коробки передач 724: коробка передач с двойным сцеплением, полностью интегрированный блок управления коробкой передач. | 25 |
| 218 | Блок управления электронной программой стабилизации | 5 |
| 219 | Не используется | - |
| 220 | Циркуляционный насос охлаждающей жидкости охлаждения коробки передач | 10 |
| 221 | Не используется | - |
| 222 | Не используется | - |
| 223 | Не используется | - |
| 224 | Блок электроуправления ДИСТРОНИК Блок управления COLLISION PREVENTION ASSIST | 7.5 |
| 225 | Не используется | - |
| 226 | Не используется | - |
| 227 | Не используется | - |
| 228 | Не используется | - |
| 229 | Левый передний фонарь | 5 |
| 230 | Блок управления электронной программой стабилизации | 5 |
| 231 | Правая передняя фара | 5 |
| 232 | Блок управления фарами | 15 |
| 233 | Не используется | - |
| 234 | Действительно для двигателя 607: Блок управления силовым агрегатом | 5 |
| 235 | Действительно для двигателя 607: Мотор вентилятора Привод жалюзи радиатора | 7.5 |
| 235 | Действительно для двигателя 133: Циркуляционный насос охладителя наддувочного воздуха Циркуляционный насос охладителя наддувочного воздуха | 7.5 |
| 236 | Блок управления ЗУР | 40 |
| 237 | Блок управления электронной программой стабилизации | 40 |
| 238 | Обогрев лобового стекла | 50 |
| 239 | Реле скорости стеклоочистителя 1/2 | 30 |
| 240A | Цепь стартера 50 реле | 25 |
| 240B | Реле цепи 15 (без фиксации) | 25 |
| 241 | Не используется | 7.5 |
| Реле | ||
| J | Эстафета фанфар | |
| K | Реле скорости стеклоочистителя 1/2 | |
| L | Реле включения/выключения стеклоочистителя | |
| M | Цепь стартера 50 реле | |
| N | Цепь реле87М | |
| O | ECO start/stop: Реле насоса циркуляции охлаждающей жидкости системы охлаждения коробки передач | |
| P | Резервное реле (Ф58кП) | |
| Q | Реле цепи 15 (без фиксации) | |
| R | Цепь 15 реле | |
| S | Цепь 87 реле | |
| T | Реле обогрева лобового стекла |
