Предохранители и реле Mercedes-Benz CL-Class &, S-Class (C216/W221, 2006-2014)
Схемы относятся к указанным годам и вариантам Mercedes-Benz CL-Class &, S-Class (C216/W221, 2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz CL-Class и S-Class 2006-2014 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz CL-Class / S-Class предохранители № 117 (задний прикуриватель), № 134 (гнездо в багажном отделении), № 140 (гнездо заднего прикуривателя / 115 В (с 2009 г.)), № 152 (гнездо 115 В) в заднем блоке предохранителей и предохранитель № 43 (передний прикуриватель) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей панели приборов №1 (левый)
Блок предохранителей панели приборов №1 (левый)

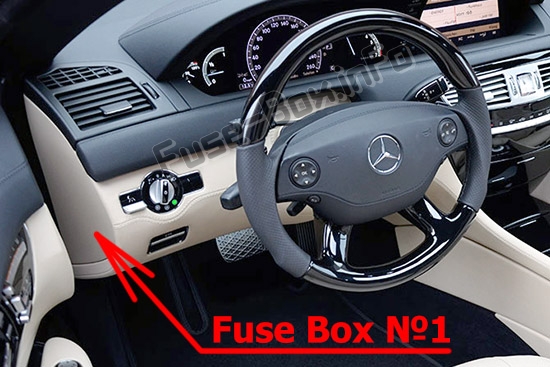

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны панели приборов, за крышкой.

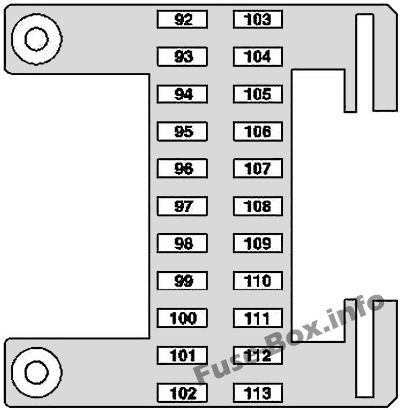

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 92 | Блок управления левым передним сиденьем | 40 |
| 93 | Блок управления удерживающими системами Версия для США: блок управления системой измерения веса (WSS) | 7.5 |
| 94 | с 2009: Многофункциональная камера | 5 |
| 95 | - | - |
| 96 | Блок управления системой контроля давления в шинах [RDK] | 5 |
| 97 | W221: Блок управления аудио/видеоконтроллером (задняя развлекательная система) | 7.5 |
| 98 | Задняя развлекательная система: DVD-плеер (с 2009 г.) | 7.5 |
| 99 | с 2009: дисплей COMAND, дисплей SPLITVIEW | 7.5 |
| 100 | с 2009: Блок управления мультимедийным интерфейсом | 5 |
| 101 | Задняя развлекательная система: левый задний дисплей, правый задний дисплей | 10 |
| 102 | Блок управления правым передним сиденьем | 40 |
| 103 | Блок управления ЕСП | 7.5 |
| 104 | Блок управления аудиотюнером | 40 |
| 105 | - | - |
| 106 | Японская версия: Блок управления электронной системы взимания платы за проезд (ETC) Действительно для Южной Кореи с 1.9.10: разъем для ТВ/тюнера Действителен для навигации; с 2009: Навигационный процессор | 1 |
| 107 | Блок управления SDAR (спутниковое радио SIRIUS) (W221 с 2009 г.) Цифровое радио: блок управления цифровым аудиовещанием HD-радио: блок управления тюнером высокой четкости | 5 |
| 108 | W221: Задний блок управления кондиционером | 5 |
| 109 | W221: промежуточный разъем заднего вентилятора | 15 |
| 110 | W221: Блок управления левой задней многоконтурной спинкой, Правый задний блок управления многоконтурной спинкой | 7.5 |
| 111 | Заднее мультиконтурное сиденье или задняя мультимедийная система (модель 221): Блок управления RCP [HBF] | 5 |
| 112 | W221; до 2008: Блок управления левой передней дверью, Блок управления правой передней дверью S 400 Hybrid: передний блок управления SAM с модулем предохранителей и реле | 5 |
| 113 | S 400 Hybrid: блок управления DC/DC преобразователем | 5 |
Блок предохранителей панели приборов №2 (правый)
Блок предохранителей панели приборов №2 (правый)

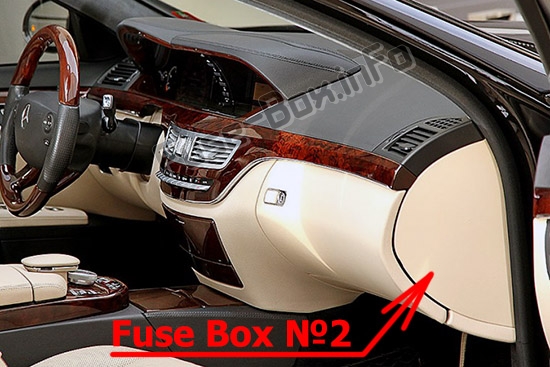

Расположение блока предохранителей
Он расположен с правой стороны панели приборов, за крышкой.

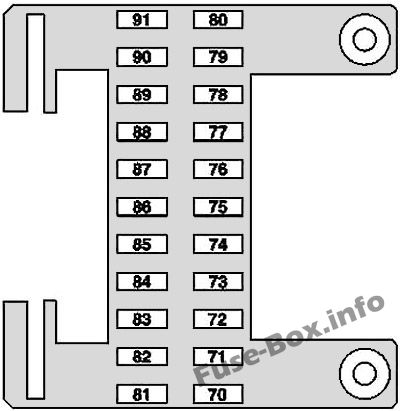

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 70 | C216 : Блок управления правой дверью W221: блок управления правой передней дверью | 40 |
| 71 | Блок управления бесключевым доступом | 15 |
| 72 | S 400 Hybrid: Пиротехнический сепаратор | 7.5 |
| 73 | Японская версия: блок управления COMAND Система экстренного вызова TELE AID (с 2009 г.): Блок управления системой экстренного вызова | 5 |
| 74 | Блок управления TLC [HDS] (дистанционное закрытие багажника) | 30 |
| 75 | S 400 Hybrid: блок управления системой управления батареями, блок управления силовой электроникой | 10 |
| 76 | S 400 Hybrid: Реле вакуумного насоса (+) | 15 |
| 76 | Действительно для модели 221 с двигателем 642.8: питание реле AdBlue® | - |
| 77 | Усовершенствованная звуковая система: усилитель звука (с 2009 г.) | 50 |
| 78 | S 65 AMG с двигателем 275: Реле дополнительного вентилятора (с 2009 г.) Действительно для модели 221 с двигателем 642.8: питание реле AdBlue® (с 2009 г.) | 25 |
| 78 | S 400 Hybrid, CL 63 AMG с двигателями 157, 278: Циркуляционный насос охладителя наддувочного воздуха (с 2009 г.) | 15 |
| 79 | Звуковой сигнал тревоги с дополнительным аккумулятором | 7.5 |
| 80 | C216 : Блок управления левой дверью W221 : блок управления левой передней дверью | 40 |
| 81 | C216: Задний блок управления | 30 |
| 81 | W221: Блок управления левой задней дверью | 40 |
| 82 | C216: Задний блок управления | 30 |
| 82 | W221: Блок управления левой задней дверью | 40 |
| 83 | Интеллектуальный сервомодуль для DIRECT SELECT | 30 |
| 84 | Усовершенствованная звуковая система: цифровой звуковой процессор (с 2009 г.) | 20 |
| 85 | Действительно для AMG: молдинги порогов с подсветкой (с 2009 г.) | 10 |
| 86 | - | - |
| 87 | - | - |
| 88 | - | - |
| 89 | - | - |
| 90 | Стационарный нагреватель: нагреватель STH (C216), нагреватель STH или HB (W221) | 20 |
| 91 | Стационарный обогреватель: приемник радиоуправления STH S 400 Hybrid: передний блок управления SAM с модулем предохранителей и реле | 5 |
Задний блок предохранителей
Задний блок предохранителей

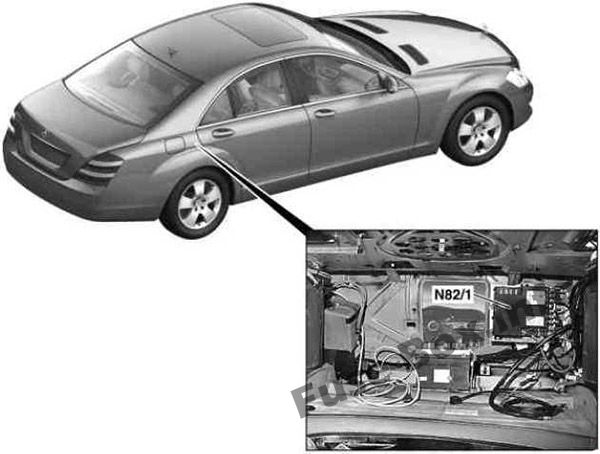

Расположение блока предохранителей
Он расположен между задними сиденьями.
Откиньте вниз центральный подлокотник, откройте крышку за центральным подлокотником, потяните крышку 1 вперед в направлении, указанном стрелкой.

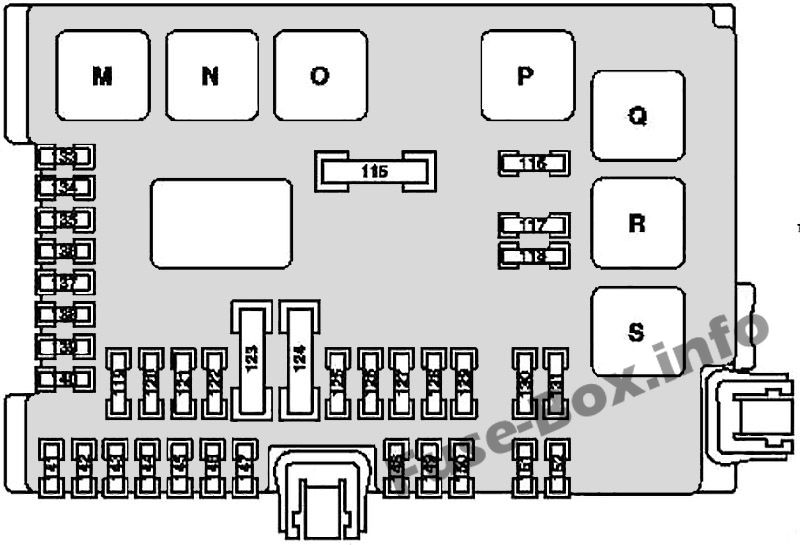

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 115 | Обогрев заднего стекла | 50 |
| 116 | Действительно для двигателей 157, 275, 278: Циркуляционный насос охладителя наддувочного воздуха Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя S 400 Hybrid: Циркуляционный насос силовой электроники 2 | 10 |
| 117 | Задний прикуриватель | 15 |
| 118 | Действительно для двигателей 272, 273, 642: Топливный насос (до 2008 г.) Действительно для модели 221 с двигателем 629, 642: Топливный насос (с 2009 г.) | 30 |
| 118 | S 400 Hybrid: Циркуляционный насос силовой электроники 1 Действительно для модели 642.8 и двигателя 651 с 1.6.11: Компрессор хладагента с магнитным | 15 |
| 119 | Передний центральный блок управления | 7.5 |
| 120 | - | - |
| 121 | Блок управления аудиотюнером | 10 |
| 122 | Блок управления COMAND | 7.5 |
| 123 | W221: Правый передний реверсивный натяжитель аварийного натяжения | 40 |
| 124 | W221: Левый передний реверсивный натяжитель аварийного натяжения | 40 |
| 125 | up 31.5.09: Блок управления системой голосового управления (VCS) | 5 |
| 126 | Блок управления потолочной панелью управления | 25 |
| 127 | Поясничный насос (с 2009 г.) Пневматический насос мультиконтурного сиденья (левое/правое переднее мультиконтурное сиденье) Пневматический насос для динамического управления сиденьем (левое и правое динамическое многоконтурное сиденье) | 30 |
| 128 | Действительно для двигателя 275 (до 2008 г.): Блок управления топливным насосом Действительно для двигателей 156, 157, 272, 273, 275, 276, 278, 642 (с 2009 г.): Блок управления топливным насосом | 25 |
| 129 | до 2008 г.: Блок управления потолочной панелью управления (электростеклоподъёмно-сдвижной крышей) с 2009: Блок управления UPCI (Universal Portable Cell Phone Interface) | 25 |
| 130 | Блок управления электрическим стояночным тормозом | 30 |
| 131 | Модуль усилителя антенны на заднем стекле | 7.5 |
| 133 | Блок управления распознаванием прицепа Камера заднего вида (с 1.9.10) | 15 |
| 134 | Розетка в багажном отделении | 15 |
| 135 | помощь при парковке; до 2008 года: Блок управления радиолокационными датчиками (СГР) Блок датчиков переднего радара ближнего действия Блок датчиков заднего радара ближнего действия DISTRONIC PLUS до 31.8.10 или система помощи при слепых зонах или адаптивный круиз-контроль Plus Light: блок управления радарными датчиками (SGR) (с 2009 г.) PARKTRONIC или Exclusive помощь при парковке: блок управления PTS | 7.5 |
| 136 | Действительно для модели 221 с двигателем 642.8: Блок управления AdBlue® | 7.5 |
| 137 | Камера заднего вида (с 1.9.10) | 7.5 |
| 138 | Навигационный процессор (с 2009 г.) (до 31.8.10) Блок управления системой экстренного вызова (с 2009 г.) Японская версия: разъем для ТВ/тюнера (с 2009 г.) | 5 |
| 139 | Холодильник в задней спинке | 15 |
| 140 | Задний прикуриватель с разъемом для подсветки пепельницы Розетка 115 В (с 2009 г.) | 15 |
| 141 | Блок управления камерой заднего вида | 5 |
| 142 | Блок управления парктроником (PTS) Distronic Plus: Блок управления радарными датчиками (SGR) Действительно с 1.9.10 для DISTRONIC PLUS и Active Blind Spot Assist или Active Lane Keeping Assist: Блок управления видео- и радарными датчиками | 7.5 |
| 143 | Блок управления задними сиденьями | 25 |
| 144 | Блок управления задними сиденьями | 25 |
| 145 | Блок управления распознаванием прицепа (до 2008 г.) Гнездо тягово-сцепного устройства (13-контактное) (с 2009 г.) | 20 |
| 146 | Блок управления распознаванием прицепа | 25 |
| 147 | до 2008: Блок управления TLC [HDS] (дистанционное закрывание багажника) | 30 |
| 148 | до 2008 г.: блок управления Universal Portable CTEL Interface (UPCI [UHI]) | 7.5 |
| 148 | с 2009: Панорамный сдвижной люк, контур 30, соединительная гильза | 25 |
| 149 | до 2008 г.: Блок управления системы голосового управления (VCS [SBS]) | 5 |
| 149 | с 2009: Модуль управления панорамным сдвижным люком | 25 |
| 150 | Комбинированный ТВ-тюнер (аналоговый/цифровой) Японская версия: разъем для ТВ/тюнера (с 2009 г.) | 7.5 |
| 151 | W221; до 2008: Блок управления электрическим стояночным тормозом | 25 |
| 151 | W221; с 2009: Блок управления распознавания прицепа | 20 |
| 152 | W221: Модуль усилителя антенны на заднем стекле | 7.5 |
| 152 | Розетка 115 В: блок управления DC/AC преобразователем | 25 |
| Реле | ||
| M | Клемма 15 реле | |
| N | Клемма 15R реле | |
| O | Реле розетки | |
| P | Реле обогрева заднего стекла | |
| Q | Действительно для двигателей 156, 157, 275, 278, 629: Реле циркуляционного насоса S 400 Hybrid: Действительно для модели 221.095/195: Реле 2 циркуляционного насоса силовой электроники | |
| R | Реле прикуривателя | |
| S | Реле топливного насоса Действительно для двигателя 642.8 и двигателя 651 с 1.6.11: Подключен через топливный насос: Магнитная муфта компрессора хладагента S 400 Hybrid: реле циркуляционного насоса силовой электроники 1 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке (слева на леворульных или справа на праворульных).

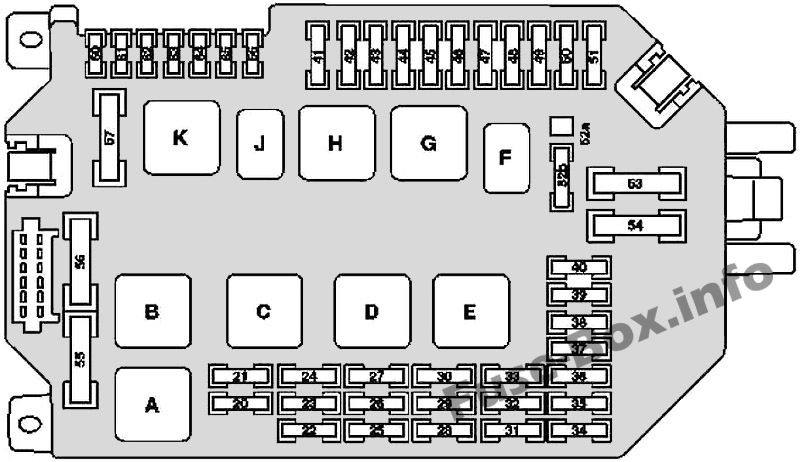

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 20 | Действительно для двигателей 629, 642, 651: Блок управления CDI Действительно для двигателей 156, 157, 272, 273, 275, 276, 278: Блок управления ME-SFI [ME] | 10 |
| 21 | Действительно для двигателей 156, 157, 272, 273, 275, 276, 278: Клемма 87 Ml i соединительная втулка Действительно для модели 221 с двигателем 629 и двигателем 642: Блок управления CDI Реле топливного насоса Действительно для модели 221 с двигателем 651: Клапан регулировки количества | 20 |
| 22 | Действительно для двигателей 156, 157, 272, 273, 276, 278: соединительная втулка клеммы 87. | 15 |
| 23 | до 2008 года: Соединительная муфта клеммы 87 Действительно для двигателя 275 (модель 216): Клемма 87 M1 i соединительная втулка Действительно для двигателя 273 (модель 216): Клемма 87 Муфта разъема M2e Действительно для двигателей 272, 273 (модель 221): Соединительная втулка клеммы 87M2i Действительно для двигателя 642: Соединительная муфта клеммы 87 с 2009 года: Действительно для двигателей 156, 157, 272, 273, 275, 276, 278: Соединительная муфта клеммы 87 Действительно для модели 221 с двигателем 629 и двигателем 642: Соединительная муфта клеммы 87 Действительно для двигателей 156, 157, 272, 273, 276, 278: Клемма 87M2e соединительная втулка Действительно для двигателя 275: Клемма 87 Муфта разъема M2i Действительно для модели 221 с двигателем 629 и двигателем 642: Соединительная муфта клеммы 87 Действительно для модели 221 с двигателем 651: Задний блок управления SAM с модулем предохранителей и реле | 20 |
| 24 | Действительно для двигателей 157, 272, 273, 276, 278: Клемма 87Mle соединительная муфта Действительно для двигателя 642: блок управления CDI | 25 |
| 25 | Приборный щиток | 7.5 |
| 26 | Левый передний фонарь | 10 |
| 27 | Правая передняя фара | 10 |
| 28 | Действительно для двигателя 275: Блок управления EGS Действительно без двигателя 275: полностью интегрированный блок управления коробкой передач (VGS). | 7.5 |
| 29 | Задний блок управления SAM с модулем предохранителей и реле | 5 |
| 30 | Действительно для двигателей 629, 642, 651: Блок управления CDI Действительно для двигателей 156, 157, 272, 273, 275, 276, 278: Блок управления ME-SFI [ME] Блок управления топливным насосом | 7.5 |
| 31 | S 400 Hybrid: Электрический компрессор хладагента | 5 |
| 32 | Действительно для модели с функцией ECO start/stop: Блок управления вспомогательным насосом трансмиссионного масла S 400 Hybrid: блок управления вспомогательным насосом трансмиссионного масла | 15 |
| 33 | Действительно с 1.9.10 без модели S 400 Hybrid: блок управления ESP S 400 Hybrid: Блок управления системой управления батареями Блок управления DC/DC преобразователем Блок управления силовой электроникой | 5 |
| 34 | S 400 Hybrid: блок управления системой рекуперативного торможения | 5 |
| 35 | Блок управления электрическим стояночным тормозом | 5 |
| 36 | Разъем канала передачи данных (контакт 16) | 10 |
| 37 | Для блока управления EIS | 7.5 |
| 38 | Центральный блок управления шлюзом | 7.5 |
| 39 | Приборный щиток | 7.5 |
| 40 | Блок управления верхней панели управления | 7.5 |
| 41 | Ведомый мотор стеклоочистителя | 30 |
| 42 | Главный мотор стеклоочистителя | 30 |
| 43 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 44 | - | - |
| 45 | S 400 Hybrid: Циркуляционный насос силовой электроники 1 | 5 |
| 46 | W221 с Active Body Control (ABC), модель 216: блок управления ABC W221 без Active Body Control (ABC): AIRmatic с блоком управления ADS | 15 |
| 47 | Передний блок управления SAM с модулем предохранителей и реле Мотор подъема/опускания рулевой колонки | 15 |
| 48 | до 2008 г.: передний блок управления SAM с модулем предохранителей и реле с 2009: Электродвигатель выдвигания/выдвижения рулевой колонки | 15 |
| 49 | Модуль рулевой колонки | 10 |
| 50 | Блок управления ААС [KLA] | 15 |
| 51 | до 2008 г.: дисплей COMAND | 7.5 |
| 51 | с 2009 года: КОМАНД дисплей РАЗДЕЛЕННЫЙ ВИД | 5 |
| 52A | W221: Левый рог фанфар Правый рог фанфар | 15 |
| 52B | W221, C216: Левый рог фанфар Правый рог фанфар | 15 |
| 53 | - | - |
| 54 | Блок рециркуляции воздуха переменного тока | 40 |
| 55 | Действительно для бензинового двигателя: Электрический воздушный насос | 60 |
| 56 | W221 без Active Body Control (ABC): компрессорный агрегат AIRmatic | 40 |
| 57 | до 2008: Обогреватель стояночного дворника | 40 |
| 57 | с 2009: Обогреватель парковочного положения стеклоочистителей | 30 |
| 60 | с 2009: Электрогидравлический усилитель руля | 5 |
| 61 | С216; W221 — с 2009 г.: Блок управления удерживающими системами. | 7.5 |
| 61 | W221; до 2008 г.: Блок управления системами безопасности | 10 |
| 62 | Блок управления системы ночного видения | 5 |
| 63 | Действительно для модели 221 с двигателем 629 и двигателем 642 с 1.9.08: Датчик запотевания топливного фильтра с нагревательным элементом | 15 |
| 64 | W221 от 1.9.06: Соленоид подголовника NECK-PRO водителя, Соленоид подголовника NECK-PRO переднего пассажира | 7.5 |
| 64 | W221 с '09: соленоид подголовника NECK-PRO водителя, соленоид подголовника NECK-PRO переднего пассажира | 10 |
| 65 | Действительно с 1.6.09: Разъем 12 В в перчаточном ящике | 15 |
| 66 | Блок контроллера DTR (Distronic или Distronic Plus) | 7.5 |
| Реле | ||
| A | Реле воздушного насоса | |
| B | Реле компрессора пневмоподвески | |
| C | Реле клеммы 87, двигатель | |
| D | Клемма 15 реле | |
| E | Реле клеммы 87, шасси | |
| F | Эстафета фанфар | |
| G | Клемма 15R реле | |
| H | Реле цепи 50, стартер | |
| J | Реле цепи 15, стартер | |
| K | Реле стояночного обогревателя дворников |

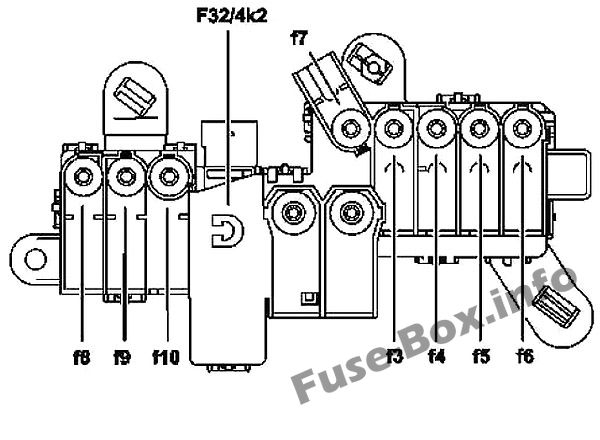

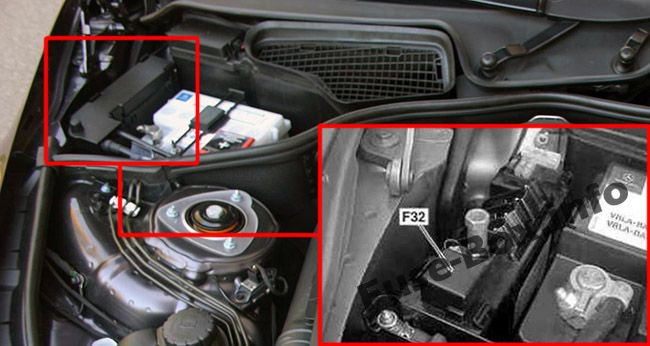

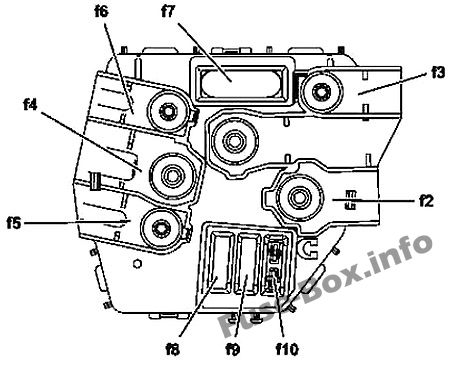

Блок предохранителей двигателя
Блок предохранителей двигателя
До 2008 г.
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Стартер | 400 |
| 2 | Не действительно для двигателя 642: Генератор Действительно для двигателя 642: Генератор | 150/200 |
| 3 | - | 150 |
| 4 | AAC со встроенным регулятором дополнительного двигателя вентилятора | 150 |
| 5 | Действительно для двигателя 642: усилитель отопителя PTC | 200 |
| 6 | Передний блок управления SAM с модулем предохранителей и реле | 200 |
| 7 | Блок управления ЕСП | 40 |
| 8 | Блок управления ЕСП | 25 |
| 9 | Передний блок управления SAM с модулем предохранителей и реле | 20 |
| 10 | Блок управления электропитанием автомобиля | 7.5 |
С 2009 г.
| № | Слитная функция | Amp |
|---|---|---|
| 3 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 4 | Функция пуска/останова ECO: реле функции пуска/останова ECO S 400 Hybrid: блок управления DC/DC преобразователем Обогрев лобового стекла: Блок управления обогревом лобового стекла | 150 |
| 5 | Действительно для модели 221 (Предварительная электрическая установка для арендованного автомобиля): Многофункциональный блок управления специального автомобиля (SVMCU [MSS]) | 125 |
| 5 | S 400 Hybrid: Вакуумный насос | 40 |
| 6 | Правый блок предохранителей приборной панели | 80 |
| 7 | Действительно для модели 221 с двигателями 629, 642, 651: Усилитель отопителя PTC Действительно для модели 221 (Предварительная электрическая установка для арендованного автомобиля): Многофункциональный блок управления специального автомобиля (SVMCU [MSS]) | 150 |
| 8 | Передний блок управления SAM с модулем предохранителей и реле | 80 |
| 9 | Левый блок предохранителей на приборной панели | 80 |
| 10 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
Блок предохранителей в салоне
Блок предохранителей в салоне
До 2008 г.
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Передний блок предохранителей (через пирорезонатор линии бортовой сети) | |
| 2 | Блок управления обогревом лобового стекла | 125 |
| 3 | Правый блок предохранителей панели приборов | 80 |
| 4 | Задний блок управления SAM с модулем предохранителей и реле | 200 |
| 5 | Многофункциональный блок управления спецавтомобилем (СВМУУ [МСС]) | 100 |
| 6 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 7 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| 8 | Блок предохранителей на левой панели приборов | 80 |
| 9 | Передний блок управления SAM с модулем предохранителей и реле | 5 |
| 10 | C216: Блок управления системой экстренного вызова | 5 |
С 2009 г.
| № | Слитная функция | Amp |
|---|---|---|
| 2 | Генератор | 400 |
| 3 | Электрогидравлический усилитель руля Действительно для модели 221 с двигателем 629, 642: Выходной каскад времени накаливания | 150 |
| 4 | Внутренний блок предохранителей (без предохранителей) | - |
| 5 | AAC со встроенным регулятором дополнительного двигателя вентилятора | 100 |
| 6 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| 7 | Блок управления ЕСП S 400 Hybrid: блок управления системой рекуперативного торможения | 40 |
| 8 | Блок управления ЕСП S 400 Hybrid: блок управления системой рекуперативного торможения | 25 |
| 9 | Передний блок управления SAM с модулем предохранителей и реле | 25 |
| 10 | Запасной | - |

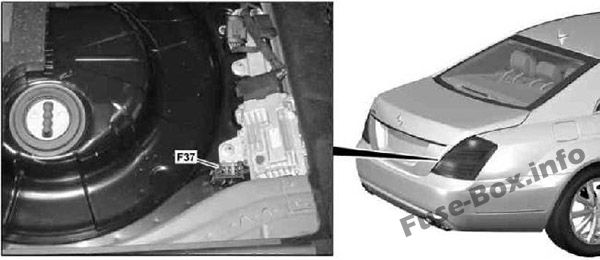

Блок предохранителей AdBlue

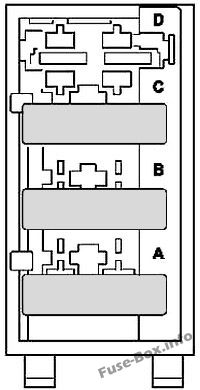

Блок предохранителей AdBlue
| № | Слитная функция | Amp |
|---|---|---|
| A | Блок управления AdBlue | 7.5 |
| B | Контур нагревателя 1 | 20 |
| C | Контур нагревателя 2 | 20 |
| D | Запасной | - |
