Предохранители и реле Mercedes-Benz CL-Class &, S-Class (C215, W220, 1999-2006)
Схемы относятся к указанным годам и вариантам Mercedes-Benz CL-Class &, S-Class (C215, W220, 1999-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz CL-Class и S-Class 1999-2006 гг.
Предохранитель прикуривателя (розетки) в Mercedes-Benz CL-Class / S-Class предохранитель №86 (передний прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

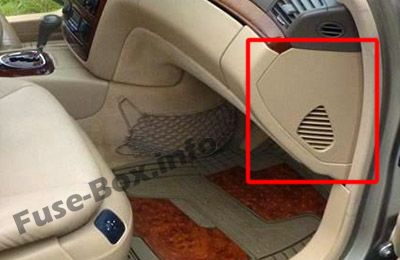

Расположение блока предохранителей
Блок предохранителей расположен на краю панели приборов, со стороны пассажира, под крышкой (справа в ЛР, слева в РР).

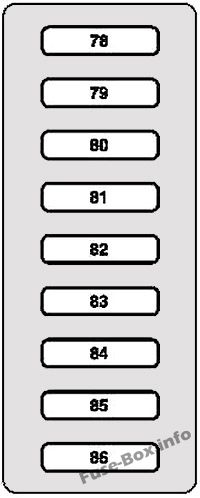

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 78 | Звуковой сигнал тревоги с дополнительным аккумулятором Модуль рулевой колонки Блок управления EIS Блок управления ME-SFI | 7.5 |
| 79 | Приборный щиток | 5 |
| 80 | Блок управления верхней панели управления | 10 |
| 81 | Разъем канала передачи данных | 10 |
| 82 | Блок управления и управления AAC [KLA] Единица поставки системы отопления | 10 |
| 83 | Центральный блок управления шлюзом | 10 |
| 84 | Приборный щиток Разъем канала передачи данных | 5 |
| 85 | Приборный щиток | 5 |
| 86 | Передний прикуриватель с подсветкой пепельницы | 15 |

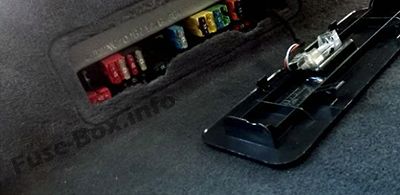

Блок предохранителей под правым задним сиденьем

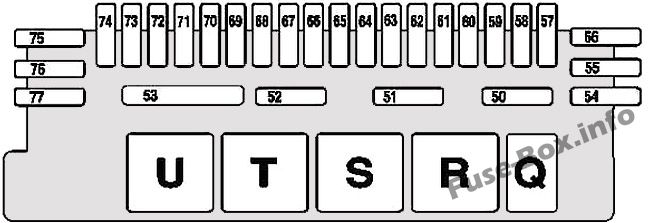

Блок предохранителей под правым задним сиденьем
| № | Слитная функция | Amp |
|---|---|---|
| 50 | Реле шторки заднего стекла | 10 |
| 51 | Реле датчика буксировки | 5 |
| 52 | Реле топливного насоса | 30 |
| 53 | Реле обогревателя заднего стекла | 50 |
| 54 | Модуль управления распознаванием прицепа Специальное исполнение: Автоматическая система оповещения и тушения пожара | 10 |
| 55 | Гнездо сцепного устройства прицепа (13-контактное) | 25 |
| 55 | Специальная версия: PAS и специальная сигнальная система | 30 |
| 56 | Модуль управления распознаванием прицепа | 30 |
| 56 | Специальная версия: Гидравлический механизм стеклоподъемника | 40 |
| 57 | Действительно для дистанционного запирания багажника (HDFS): Реле открытия крышки багажника Реле закрытия крышки багажника Гидравлический насос дистанционного закрывания багажника Специальная версия: Не используется | 25 |
| 58 | Без ключа: Модуль управления бесключевым доступом Keyless Go антенна левой передней двери Антенна задней левой двери Keyless Go (W220) Левая задняя антенна Keyless Go (C215) Keyless Go антенна правой передней двери Антенна Keyless Go в правой задней двери (W220) Правая задняя антенна Keyless Go (C215) Keyless Go соленоид подъема левой передней двери Keyless Go соленоид подъема левой задней двери (W220) Keyless Go соленоид подъема правой передней двери Соленоид подъема правой задней двери Keyless Go (W220) Специальное исполнение: Автоматическая система оповещения и тушения пожара | 7.5 |
| 59 | Версия для такси: Многофункциональный модуль управления для спецавтомобилей (SVMCM) Специальная версия: PAS MCS | 30 |
| 60 | до 31.08.02: Не используется с 1.9.02: Навигационный процессор, Точка разделения питания VICS, Модуль усилителя антенны на заднем стекле | 7,5 |
| 61 | до 31.08.02: Радио Модуль усилителя антенны на заднем стекле CD-проигрыватель с чейнджером (в багажном отделении) COMAND модуль управления, индикации и управления Разъем телефонной цепи 15C ТВ-тюнер Видео декодер Реле сброса, цепь 15 Навигационный процессор Регистратор данных о трафике | 15 |
| 61 | по состоянию на 1.9.02: Блок управления системой громкой связи Блок управления системой голосового управления Портативный разъем CTEL Блок управления E-Call Телефонный передатчик/приемник, D2B Переключатель выбора телефонной трубки спереди и сзади (W220) CTEL-интерфейс компенсатор CTEL Телефонный интерфейс Телефонный передатчик/приемник и TELE AID, D2B Блок управления телекоммуникациями (по состоянию на 1.9.03) Модуль Bluetooth (по состоянию на 1.9.03) Задняя телефонная трубка (с 1.9.03 W220) Компенсатор E-net (с 1.9.03) Дисплей блока управления и индикации сзади (с 1.9.03) Блок управления коробкой GPS (с 1.6.04) Блок управления Universal Portable CTEL Interface (UPCI [UHI]) (начиная с 1.6.04) Блок управления системой экстренного вызова (с 1.6.04) Специальная версия: Не используется | 7,5 |
| 62 | Оборудование пневмосистемы с комбинированными функциями Датчик наклона ATA (Специальная версия) | 20 |
| 63 | до 31.08.02: Интерфейс D2B для стационарного телефона Передатчик / приемник CTEl, если установлена система экстренного вызова (TELE AID), Модуль управления TELE AID Модуль управления системой голосового управления, если установлена система экстренного вызова (TELE AID), Портативный разъем CTEL Регистратор данных о трафике | 7,5 |
| 63 | с 1.9.02: Пневматический насос динамического управления сиденьем | 30 |
| 64 | до 31.08.02: COMAND модуль управления, индикации и управления Модуль усилителя антенны на заднем стекле | 7,5 |
| 64 | с 1.9.02: Блок управления регулировкой переднего левого сиденья с памятью | 25 |
| 64 | Специальная версия: Интерфейс D2B для стационарного телефона Интерфейс D2B для портативного сотового телефона | 5 |
| 65 | Специальная версия: интерфейс D2B для портативного сотового телефона | 5 |
| 66 | до 31.8.02:Усилитель звука с 1.9.02: Блок управления регулировкой правого переднего сиденья с памятью | 25 |
| 66 | Специальная версия: внутренняя лампа с карданным шарниром | 7,5 |
| 67 | Модуль управления задними сиденьями (не в случае C215) | 25 |
| 68 | Блок управления задним кондиционером Задний запорный клапан хладагента кондиционера Комплект поставки системы обогрева задней части салона Циркуляционный насос Левый двухклапанный клапан Правый двухклапанный клапан | 15 |
| 69 | Действительно для заднего кондиционера: Блок управления заднего кондиционера | 15 |
| 70 | Модуль контроля давления в шинах | 10 |
| 71 | до 31.8.02: Блок управления регулировкой левого переднего сиденья с памятью | 25 |
| 71 | с 1.9.02: Левый передний реверсивный натяжитель аварийного натяжения | 40 |
| 72 | Задний блок управления (C215) Модуль управления левой задней дверью (W220) | 40 |
| 73 | до 31.8.02: Блок управления регулировкой правого переднего сиденья с памятью | 25 |
| 73 | с 1.9.02: Правый передний реверсивный натяжитель аварийного натяжения | 40 |
| 74 | Задний блок управления (C215) Модуль управления правой задней дверью (W220) | 40 |
| 75 | С системой Parktronic: Модуль управления PTS | 10 |
| 76 | Холодильник в задней спинке | 15 |
| 77 | Блок управления потолочной панелью управления | 40 |
| Реле | ||
| Q | Реле шторки заднего стекла | |
| R | Реле датчика буксировки | |
| S | Цепь 15 реле | |
| T | Реле топливного насоса | |
| U | Реле обогревателя заднего стекла |
Блок предохранителей в моторном отсеке №1
Блок предохранителей в моторном отсеке №1

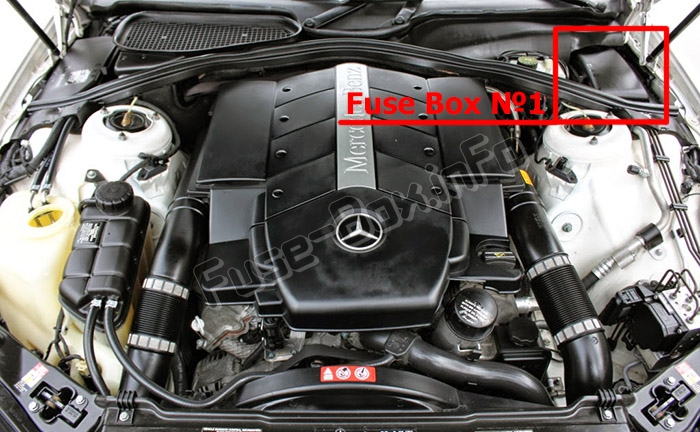

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

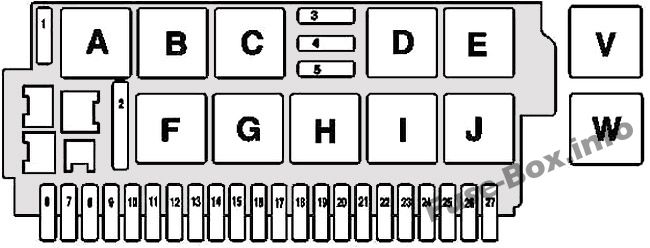

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Реле стояночного отопителя стеклоочистителя Специальная версия: Не используется | 40 |
| 2 | Реле насоса высокого давления и обратки | 50 |
| 3 | Регулировка рулевого колеса по горизонтали: Реле S 1, продольная регулировка кожуха Реле S 2, продольная регулировка кожуха | 15 |
| 4 | Регулировка рулевого колеса по вертикали: Реле S 1, кожух, регулировка высоты Реле S 2, регулировка высоты кожуха | 15 |
| 5 | Реле включения и выключения стеклоочистителя | 40 |
| 6 | до 31.8.02: Выключатель дополнительного отопителя с 1.9.02: Не используется | 7,5 |
| 6 | Специальная версия: Гидравлический тормоз | 5 |
| 7 | Специальная версия: 2-й трехфазный генератор | 7,5 |
| 8 | Специальная версия: Гидравлический тормоз | 40 |
| 9 | до 31.8.03: Действительно для пневматической подвески: AIRmatic с модулем управления ADS Действительно для Active-Body-Control (ABC): Модуль управления АВС Спецверсия: ADS, управление подвеской | 30 |
| 9 | по состоянию на 1.9.03: Действительно для пневматической подвески: AIRmatic с модулем управления ADS Действительно для Active-Body-Control (ABC): Модуль управления АВС | 20 |
| 10 | Специальная версия: Водяной насос стеклоочистителя Водяной насос омывателя ветрового стекла Гильза разъема цепи 15 Катушки зажигания | 15 |
| 11 | до 31.08.02: Передний прикуриватель с подсветкой пепельницы | 15 |
| 11 | с 1.9.02: Точка разделения питания VICS X137 | 5 |
| 12 | до 31.8.02: Датчик блокировки ремня безопасности автомобиля с 1.9.02: Не используется Специальная версия: Датчик левой боковой подушки безопасности и оконной подушки безопасности Датчик правой боковой подушки безопасности и оконной подушки безопасности | 7,5 |
| 13 | Блок управления левой передней дверью | 40 |
| 14 | Специальная версия: Гидравлический тормоз | 5 |
| 15 | Специальная версия: Гидравлический тормоз | 40 |
| 16 | Выключатель стоп-сигналов | 7,5 |
| 17 | C215: датчик блокировки ремня безопасности, чувствительный к транспортному средству. | 7,5 |
| 18 | Действительно для D-net Portable CTEL (D2B) (предустановка): Портативный разъем CTEL Действительно для телефона MB D-net (D2B): Интерфейс D2B для стационарного телефона Действительно для телефона MB D-net (D2B) с системой экстренного вызова Tele Aid: Модуль управления TELE AID Действительно для телефона MB D-net (D2B) с системой экстренного вызова E-call: Фиксированная установка D2B-Interface Модуль управления селектором частоты Модуль управления экстренным вызовом | 5 |
| 19 | до 31.08.02: Не используется по состоянию на 1.9.02: Левый передний реверсивный натяжитель аварийного натяжения (W220) Правый передний реверсивный натяжитель аварийного натяжения (W220) | 5 |
| 19 | Специальная версия: Комбинация приборов | 7,5 |
| 20 | до 31.08.02: Приборный щиток Разъем канала передачи данных с 1.9.02: Не используется | 5 |
| 20 | Специальная версия: Муфта разъема диагностических кабелей: Приборный щиток Разъем канала передачи данных Точка разделения Компактный жгут проводов/диагностический модуль II, кокпит Промежуточный соединитель Жгут проводов диагностики/задних фонарей 16-контактный Измерительный разъем Разъем канала передачи данных | 7,5 |
| 21 | до 31.8.02: Комбинация приборов с 1.9.02: Не используется | 5 |
| 21 | Специальная версия: Комбинация приборов | 7,5 |
| 22 | до 31.8.02: Комбинация приборов | 5 |
| 22 | с 1.9.02: COMAND блок управления, индикации и управления | 15 |
| 22 | по состоянию на 1.9.03; Исполнение для Японии: блок управления, индикации и управления COMAND Специальная версия: Комбинация приборов | 7,5 |
| 23 | до 31.08.02: Климат-контроль: Модуль управления и управления AAC [KLA] Циркуляционный насос Левый двухклапанный клапан Правый двухклапанный клапан | 10 |
| 23 | с 1.9.02 по 31.8.03: ТВ-тюнер по состоянию на 1.9.02: Задний экран блока управления и индикации CD-проигрыватель с чейнджером (в багажном отделении) | 7,5 |
| 24 | до 31.8.02: Диагностический разъем | 10 |
| 24 | с 1.9.02: Модуль управления аудиошлюзом | 20 |
| 24 | Специальная версия: Муфта разъема диагностических кабелей: Приборный щиток Разъем канала передачи данных Точка разделения Компактный жгут проводов/диагностический модуль II, кокпит Промежуточный соединитель Жгут проводов диагностики/задних фонарей 16-контактный Измерительный разъем Разъем канала передачи данных | 10 |
| 25 | до 31.08.02: Не используется с 1.9.02: Усилитель звука | 25 |
| 25 | Специальная версия: модуль трубки-оболочки | 10 |
| 26 | до 31.8.02: Модуль управления верхней панели управления с 1.9.02: Не используется | 10 |
| 27 | Не используется | - |
| Реле | ||
| A | Реле стояночного обогревателя дворников | |
| B | Реле для C.15 | |
| C | Реле для C.15R | |
| D | Реле 1 регулировки рулевой колонки вперед/назад | |
| E | Реле 2 регулировки рулевой колонки вперед/назад | |
| F | Реле насоса высокого давления и обратки | |
| G | Реле положения стеклоочистителя 1 и 2 | |
| H | Реле включения и выключения стеклоочистителя | |
| I | Реле 1 регулировки высоты рулевой колонки | |
| J | Реле 2 регулировки высоты рулевой колонки | |
| V | Специальное исполнение: Реле гидроблока усилителя тормозов | |
| W | Специальное исполнение: Реле безопасности гидравлического блока усилителя тормозов |
Блок предохранителей в моторном отсеке №2
Блок предохранителей в моторном отсеке №2

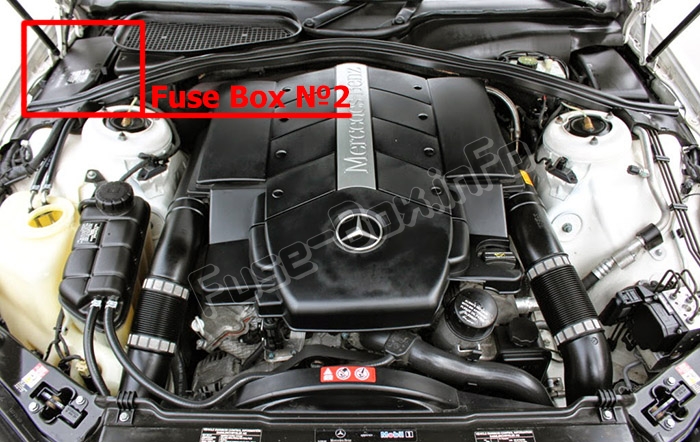

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (справа).

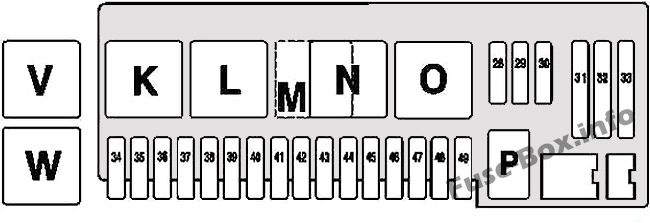

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 28 | Эстафета фанфар | 15 |
| 29 | Реле электроники двигателя/шасси | 20 |
| 29 | Специальная версия: электроника двигателя/реле шасси | 10 |
| 30 | Реле электроники двигателя/шасси | 20 |
| 31 | Реле воздушного насоса | 40 |
| 32 | Реле воздушного компрессора | 40 |
| 33 | Блок рециркуляции систем отопления | 40 |
| 33 | Специальная версия: Электрический всасывающий вентилятор | 60 |
| 34 | до 31.08.02: Модуль управления системой тяги: Модуль управления для ESP, SPS и BAS (электронная программа стабилизации (ESP), усилитель рулевого управления, чувствительный к скорости (SPS), усилитель торможения (BAS)) | 5 |
| 34 | по состоянию на 1.9.02: Модуль управления системой тяги: Модуль управления для ESP, SPS и BAS (электронная программа стабилизации (ESP), усилитель рулевого управления, чувствительный к скорости (SPS), усилитель торможения (BAS)) | 10 |
| 35 | до 31.08.02: Не используется | - |
| 35 | с 1.9.02: Действительно для обогрева рулевого колеса: блок управления DC/DC преобразователя | 15 |
| 35 | Специальная версия: Блок рециркуляции систем отопления Регулятор вентилятора Двигатель вентилятора | 40 |
| 36 | с Distronic: модуль управления DTR | 7,5 |
| 37 | Блок управления ETC [EGS] Блок управления электронным модулем рычага селектора Электрический блок управления ВГС | 15 |
| 38 | Исполнение для США: Внутренняя кнопка багажного отделения (KIT) | 5 |
| 39 | Блок управления правой передней дверью | 40 |
| 40 | С ксеноновыми фарами: Модуль управления корректором фар | 10 |
| 41 | Со стационарным обогревателем: Приемник радиоуправления STH Блок нагревателя STH (C215) Блок отопителя STH или блок дополнительного отопителя отопителя (W220) | 20 |
| 42 | Реле вспомогательного воздушного блока Специальная версия: Реле электродвигателя вентилятора трансмиссионного масла Блок вентилятора моторного масла: Температурный выключатель (100 °C) | 20 |
| 43 | Только дизельный двигатель: Модуль управления CDI Реле стартера, правый передний предохранитель и блок реле Реле топливного насоса (только OM648) | 25 |
| 44 | ОМ613: Модуль управления CDI Обогрев впускного коллектора, правый передний блок предохранителей и реле | 7,5 |
| 44 | ОМ628: Модуль управления CDI Реле стартера, правый передний предохранитель и блок реле Двигатель и электрический всасывающий вентилятор переменного тока со встроенным управлением Циркуляционный насос нагнетательного вентилятора ОМ648: Блок управления CDI Реле CDI AAC со встроенным регулятором дополнительного двигателя вентилятора | 10 |
| 45 | Не используется | - |
| 46 | с Active-Body-Control (ABC): блок управления ABC с пневматической подвеской: AIRmatic с модулем управления ADS | 5 |
| 47 | Многофункциональный датчик AAC Блок управления двигателем вентилятора коробки Многофункциональный датчик автоматической системы кондиционирования воздуха (действительно для правого руля) Реле температуры охлаждающей жидкости (100 °C) | 10 |
| 47 | Специальная версия: Многофункциональный датчик | 7,5 |
| 48 | М112/113; до 31.8.02: Модуль управления всасывающим вентилятором М137; до 31.8.02: Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением Специальная версия: Модуль управления всасывающим вентилятором | 7,5 |
| 49 | Катушка зажигания (T1/1) до (T1/8) Конденсатор подавления радиопомех | 15 |
| 49 | Специальная версия: Модуль управления всасывающим вентилятором | 7,5 |
| Реле | ||
| K | Электроника двигателя/реле шасси | |
| L | Реле стартера | |
| M | Действительно только для дизеля: реле CDI | |
| N | Реле насоса вторичного воздуха | |
| O | Реле воздушного компрессора | |
| P | Эстафета фанфар | |
| V | Специальное исполнение: Реле гидроблока усилителя тормозов | |
| W | Специальное исполнение: Реле безопасности гидравлического блока усилителя тормозов |

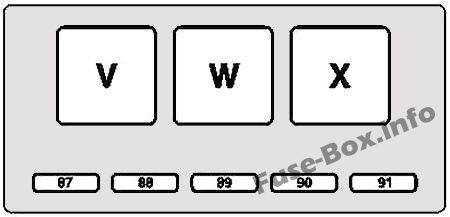

Дополнительный блок предохранителей и реле в моторном отсеке
Дополнительный блок предохранителей и реле в моторном отсеке
Он расположен в правой передней части моторного отсека.
| № | Слитная функция | Amp |
|---|---|---|
| 87 | Реле Мотроник | 20 |
| 88 | Реле Мотроник | 20 |
| 89 | Не используется | - |
| 90 | Циркуляционный насос охладителя наддувочного воздуха | 10 |
| 91 | с 1.9.03: Топливный насос в баке | 10 |
| Реле | ||
| V | Реле Мотроник | |
| W | Реле наддувочного воздуха | |
| X | Реле топливного насоса в баке |
