Предохранители и реле Mercedes-Benz C-Class (W205, 2015-2019..)
Схемы относятся к указанным годам и вариантам Mercedes-Benz C-Class (W205, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz C-Class 2015-2019-…
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

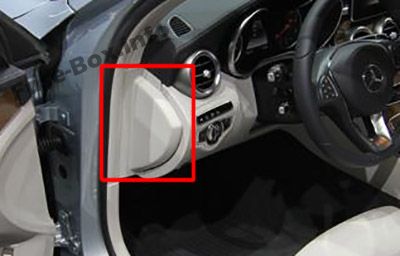

Расположение блока предохранителей
Блок предохранителей расположен на краю панели приборов, со стороны водителя, за крышкой.

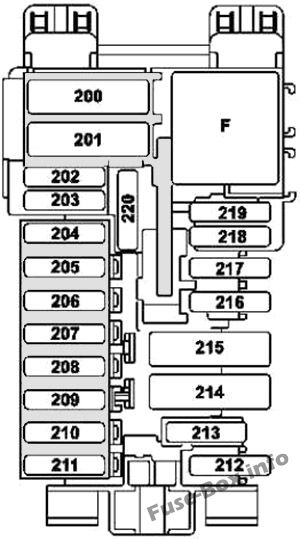

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 200 | Передний блок управления SAM | 50 |
| 201 | Передний блок управления SAM | 40 |
| 202 | Сирена сигнализации Блок управления ATA [EDW]/защиты от буксировки/защиты салона (A205) | 5 |
| 203 | Действительно с коробкой передач 716: Блок управления электроблокировкой рулевого управления | 20 |
| 204 | Диагностический разъем | 5 |
| 205 | Блок управления электронным замком зажигания | 7.5 |
| 206 | Аналоговые часы | 5 |
| 207 | Блок управления климат-контролем | 15 |
| 208 | Приборный щиток | 7.5 |
| 209 | Блок управления климат-контролем Блок управления верхней панели управления | 5 |
| 210 | Блок управления модуля трубки рулевой колонки | 5 |
| 211 | AMG: блок управления электронной программой стабилизации | 25 |
| 212 | с 01.06.2016: Переключатель антенны для телефона и стационарного обогревателя | 5 |
| 213 | Блок управления электронной программой стабилизации | 5 |
| 214 | AMG: Блок управления электрическим стояночным тормозом | 30 |
| 215 | Запасной | - |
| 216 | Лампа вещевого ящика | 7.5 |
| 217 | Версия для Японии: специальный блок управления ближней связью | 5 |
| 218 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 219 | Блок управления системой измерения веса (WSS) | 5 |
| 220 | Запасной | - |
| Реле | ||
| F | Реле, цепь 15R |
Блок предохранителей в пространстве для ног переднего пассажира
Блок предохранителей в пространстве для ног переднего пассажира

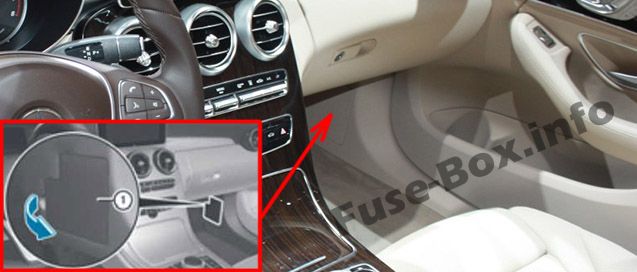

Расположение блока предохранителей
Откиньте крышку (1) назад и снимите ее.

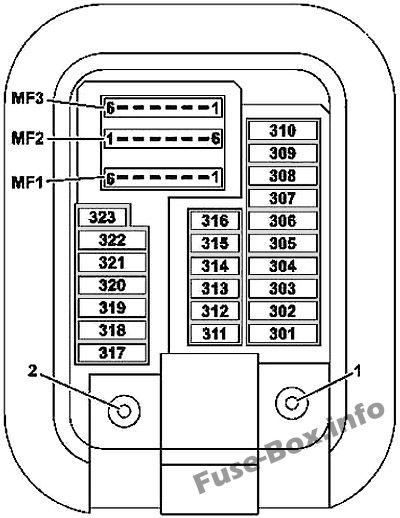

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 301 | Гибрид: пиропредохранитель через устройство отключения высокого напряжения | 5 |
| 302 | Блок управления правой передней дверью | 30 |
| 303 | W205, S205, V205: Блок управления левой задней дверью A205, C205: Задний блок управления | 30 |
| 304 | Действительно для коробки передач 722: Интеллектуальный сервомодуль для ПРЯМОГО ВЫБОРА | 20 |
| 305 | Блок управления сиденьем водителя Блок управления подогревом сиденья водителя Блок управления подогревом переднего сиденья | 30 |
| 306 | Блок управления сиденьем переднего пассажира Блок управления подогревом сиденья переднего пассажира Блок управления подогревом переднего сиденья | 30 |
| 307 | AMG: блок управления активными опорами двигателя | 5 |
| 308 | Версия для США: электрический разъем управления электрическим тормозом | 30 |
| 309 | Блок управления системой экстренного вызова | 10 |
| 309 | блок управления ГЕРМЕС Модуль связи телематических услуг | 5 |
| 310 | AMG: блок управления активными опорами двигателя | 20 |
| 311 | Электронный регулятор нагнетательного вентилятора | 10 |
| 312 | Блок управления потолочной панелью управления | 10 |
| 313 | Гибрид: блок управления силовой электроникой | 10 |
| 314 | AMG: Электронный блок управления дифференциалом | 5 |
| 315 | Блок управления силовым агрегатом Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 5 |
| 316 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 317 | Модуль управления панорамным сдвижным люком Модуль управления сдвижной крышей | 30 |
| 318 | Блок управления стационарным отопителем | 20 |
| 319 | Гибрид: высоковольтный нагреватель PTC | 5 |
| 320 | Блок управления AIRMATIC Блок управления адаптивной системой демпфирования | 25 |
| 321 | Версия для Японии: специальный блок управления ближней связью | 5 |
| 322 | Головное устройство | 20 |
| 323 | Блок управления системой парковки | 5 |
| МФ1/1 | Аудио/COMAND дисплей Двигатель вентилятора аудиооборудования | 7.5 |
| МФ1/2 | Стерео многофункциональная камера Многофункциональная монокамера | 7.5 |
| МФ1/3 | Датчик дождя/света с дополнительными функциями W205, S205, V205: Блок управления потолочной панелью управления | 7.5 |
| МФ1/4 | Блок управления сиденьем водителя Блок управления подогревом сиденья водителя Блок управления подогревом переднего сиденья | 7.5 |
| МФ1/5 | Блок управления сиденьем переднего пассажира Блок управления подогревом сиденья переднего пассажира Блок управления подогревом переднего сиденья | 7.5 |
| МФ1/6 | Блок управления модуля трубки рулевой колонки | 7.5 |
| МФ2/1 | Левый передний реверсивный натяжитель аварийного натяжения | 5 |
| МФ2/2 | Панель управления аудио/COMAND Тачпад | 5 |
| МФ2/3 | Правый передний реверсивный натяжитель аварийного натяжения | 5 |
| МФ2/4 | Проекционный дисплей | 5 |
| МФ2/5 | Мультимедийный соединительный блок | 5 |
| МФ2/6 | Гибрид: Электрический компрессор хладагента | 5 |
| МФ3/1 | Линия обратной связи, клемма 30g, передний блок управления SAM | 5 |
| МФ3/2 | Блок управления радарными датчиками | 5 |
| МФ3/3 | Запасной | - |
| МФ3/4 | Группа кнопок панели приборов со стороны водителя | 5 |
| МФ3/5 | Задний блок управления кондиционером | 5 |
| МФ3/6 | Блок управления системой контроля давления в шинах | 5 |

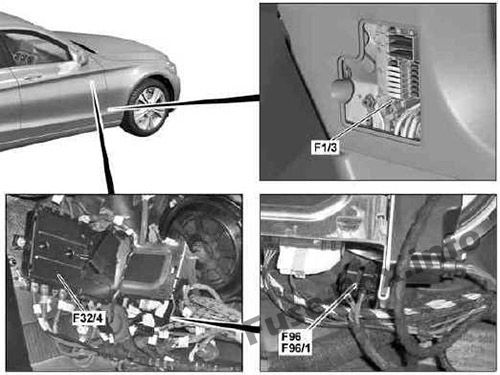

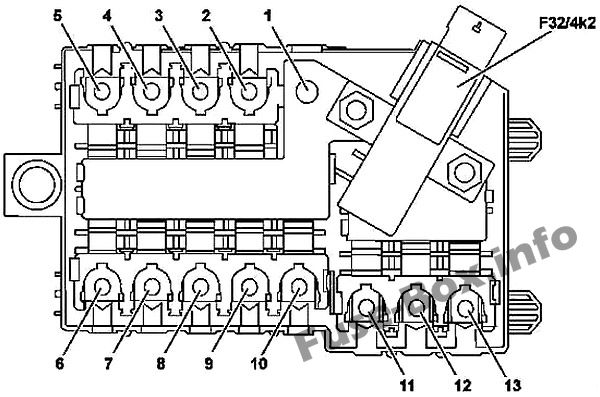

Блок предохранителей в салоне
| № | Плавленый компонент | A |
|---|---|---|
| 1 | Блок предохранителей в моторном отсеке | - |
| 2 | Гибрид: дополнительное реле аккумулятора для функции ECO start/stop | 150 |
| 3 | Регулятор вентилятора | 40 |
| 4 | Запасной | - |
| 5 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| 6 | Блок предохранителей в правой передней стойке | 80 |
| 7 | Задний модуль предохранителей и реле | 150 |
| 8 | Запасной | - |
| 9 | Запасной | - |
| 10 | Действительно для коробок передач 722, 725: Полностью интегрированный блок управления коробкой передач | 60 |
| 10 | Гибрид: Полностью интегрированный блок управления коробкой передач | 100 |
| 11 | Запасной | - |
| 12 | Задний модуль предохранителей и реле | 40 |
| 13 | Блок предохранителей в правой передней стойке | 50 |
| Ф32/4к2 | Реле отключения тока покоя | |
| F96 | Цепь дополнительной батареи 30 предохранителей | |
| F96/1 | Цепь выпускных клапанов 87 предохранители |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

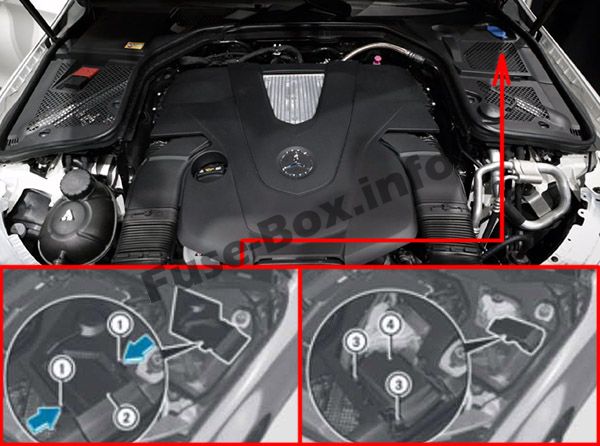

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева), под крышкой.
Сожмите предохранительные защелки (1) на крышке, снимите крышку (2) блока предохранителей движением вверх.

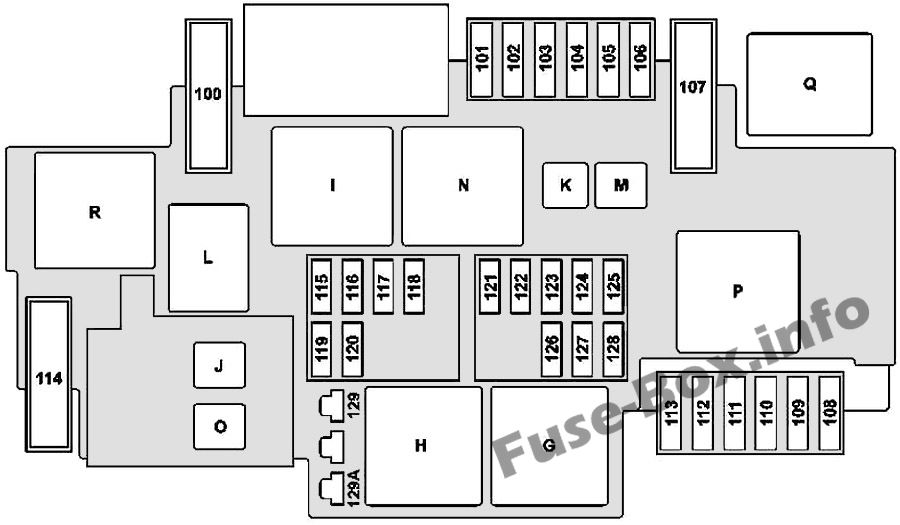

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 100 | Гибрид: вакуумный насос | 40 |
| 101 | Действительно, кроме AMG: Соединительная втулка, цепь 87/2 | 15 |
| 101 | AMG: Соединительная втулка, цепь 87/2 | 20 |
| 102 | Действительно, кроме AMG: Соединительная втулка, контур 87/1 | 20 |
| 102 | AMG: Соединительная втулка, цепь 87/1 | 25 |
| 103 | Действительно кроме AMG: Соединительная втулка, цепь 87/4 | 15 |
| 103 | AMG: Соединительная втулка, цепь 87/4 | 20 |
| 104 | Действительно, кроме AMG: Соединительная втулка, цепь 87/3 | 15 |
| 104 | AMG: Соединительная втулка, цепь 87/3 | 20 |
| 105 | Действительно для коробки передач 722.9 (кроме 722.930): Блок управления вспомогательным масляным насосом рабочей жидкости АКПП | 15 |
| 106 | Запасной | - |
| 107 | Действительно с двигателем 274.9: Электрический насос охлаждающей жидкости | 60 |
| 108 | Статическая светодиодная фара: Блок правой передней фары Высокоэффективная светодиодная фара, динамическая светодиодная фара: левая передняя фара, правая передняя фара | 20 |
| 109 | Мотор стеклоочистителя | 30 |
| 110 | Статическая светодиодная фара: передний левый фонарь | 20 |
| 110 | Высокоэффективная светодиодная фара, динамическая светодиодная фара: левая передняя фара, правая передняя фара | |
| 111 | Стартер | 30 |
| 112 | Гибрид: датчик педали акселератора | 15 |
| 113 | Запасной | - |
| 114 | компрессор AIRmatic | 40 |
| 115 | Левый рог и правый рог | 15 |
| 116 | Запасной | - |
| 117 | Запасной | - |
| 118 | Гибрид: блок управления электронной программой стабилизации | 5 |
| 119 | Цепь 87 разъема C2, втулка | 15 |
| 120 | Действительно, за исключением AMG: Цепь 87 C1, соединительная втулка | 5 |
| 120 | AMG: Цепь 87 C1 разъема втулки | 15 |
| 121 | Блок управления электронной программой стабилизации | 5 |
| 122 | реле КПК | 5 |
| 123 | Запасной | - |
| 124 | Запасной | - |
| 125 | Передний блок управления SAM | 5 |
| 126 | Блок управления силовым агрегатом Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 5 |
| 127 | Гибрид: ограничитель падения напряжения | 5 |
| 128 | Блок левой передней фары и выключатель наружного освещения | 5 |
| 129 | Гибрид: Реле цепи стартера 50 | 30 |
| 129A | Гибрид: Реле цепи стартера 50 | 30 |
| Реле | ||
| G | Реле цепи 15 моторного отсека | |
| H | Цепь стартера 50 реле | |
| I | Гибрид: реле вакуумного насоса (+) | |
| J | реле КПК | |
| K | Действительно для коробки передач 722.9 (кроме 722.930): Реле масляного насоса | |
| L | Реле звукового сигнала | |
| M | Реле обогревателя парковочного положения дворников | |
| N | Цепь реле 87М | |
| O | Гибрид: Реле цепи стартера 15 | |
| P | Действительно с двигателем 274.9: Реле насоса охлаждающей жидкости | |
| Q | Гибрид: реле вакуумного насоса (-) | |
| R | Реле AIRmatic |
Блок предохранителей двигателя

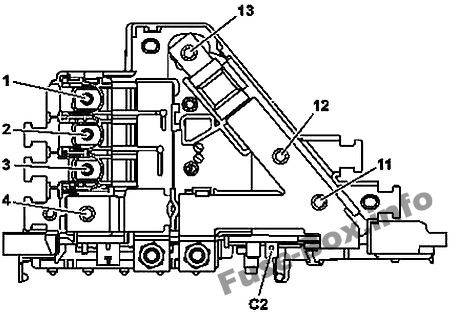

Версия 1

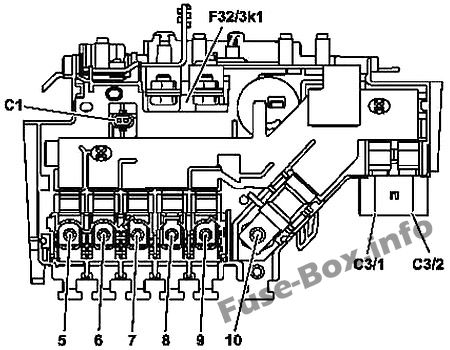

Версия 2
| № | Плавленый компонент | Amp |
|---|---|---|
| 1 | Запасной | - |
| 2 | Действительно для дизельного двигателя: Выходной каскад накаливания | 100 |
| 3 | Блок предохранителей и реле двигателя | 60 |
| 4 | Подключение аккумуляторной батареи бортовой сети | - |
| 5 | Блок предохранителей и реле двигателя | 150 |
| 6 | Левый модуль предохранителей и реле | 125 |
| 7 | Двигатель вентилятора (600 Вт / 850 Вт) | 80 |
| 8 | Блок управления электроусилителем руля | 125 |
| 9 | Двигатель вентилятора (1000 Вт) | 150 |
| 10 | Блок предохранителей салона автомобиля | 200 |
| 11 | Запасной | - |
| 12 | Гибрид: блок управления силовой электроникой С двигателем 651.9 и исполнением для США: Блок управления отопителем с каталитическим нейтрализатором | - |
| 13 | Генератор | 400 |
| Cl | Гибрид: реле развязки | - |
| C2 | Гибрид: Цепь 31 | - |
| C3/1 | Действительно, за исключением AMG: блок управления электронной программой курсовой устойчивости. | 40 |
| C3/2 | Блок управления электронной программой стабилизации | 60 |
| Ф32/3к1 | Развязывающее реле |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

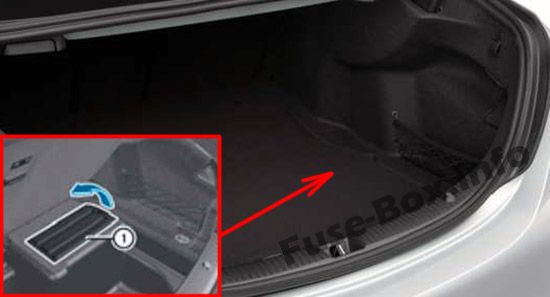

Расположение блока предохранителей
Блок предохранителей находится в багажнике (справа), под полом.
Поднимите пол багажника вверх, поверните крышку (1) вверх в направлении, указанном стрелкой.

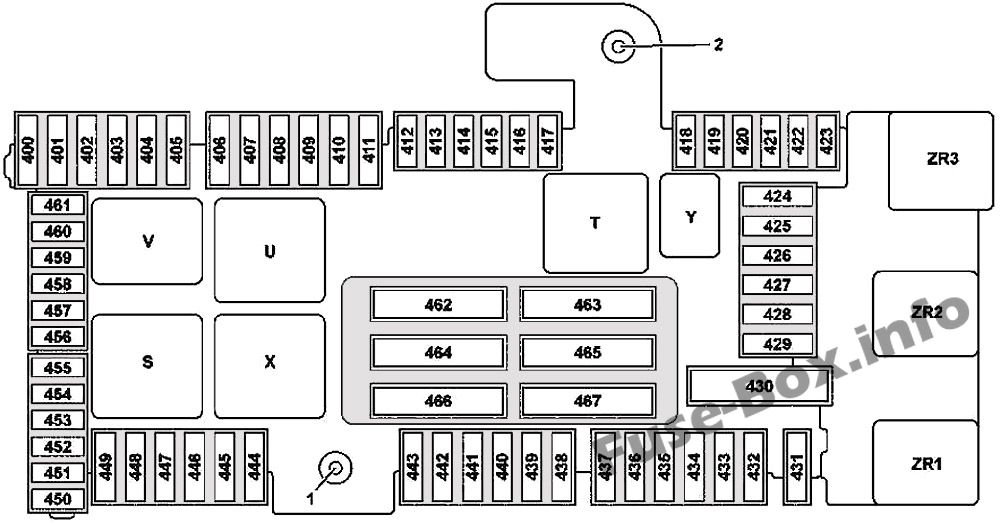

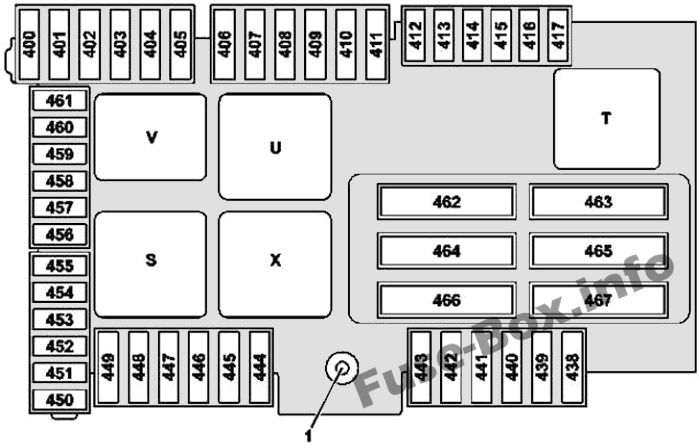

Схема блока предохранителей
Версия 1
Версия 2
| № | Плавленый компонент | Amp |
|---|---|---|
| 1 | Клемма 30 питание "E1" | |
| 2 | Терминал 30г "Е2" корм | |
| 400 | BlueTEC: блок управления AdBlue® | 25 |
| 401 | BlueTEC: блок управления AdBlue® | 15 |
| 402 | BlueTEC: блок управления AdBlue® | 20 |
| 403 | Действительно до 30.11.2015: Переключатель частично электрической регулировки сиденья переднего пассажира | 30 |
| 403 | Действительно с 01.12.2015: Переключатель частично электрической регулировки сиденья переднего пассажира | 25 |
| 404 | Действительно до 30.11.2015: Переключатель частично электрической регулировки сиденья водителя | 30 |
| 404 | Действительно с 01.12.2015: Переключатель частично электрической регулировки сиденья водителя | 25 |
| 405 | Запасной | - |
| 406 | Блок управления левой передней дверью | 30 |
| 407 | Запасной | - |
| 408 | W205, S205, V205: Блок управления задней правой дверью A205, C205: Задний блок управления | 30 |
| 409 | Запасной | - |
| 410 | Приемник радиоуправления стационарным отопителем Переключатель антенны для телефона и стационарного обогревателя | 5 |
| 411 | Левый передний реверсивный натяжитель аварийного натяжения | 30 |
| 412 | Гибрид: блок управления системой управления батареями | 7.5 |
| 413 | Блок управления крышкой багажника | 5 |
| 414 | Тюнер | 5 |
| 415 | Блок управления крышкой камеры Генератор распылителя духов | 5 |
| 416 | Антенный усилитель/компенсатор сотовой телефонной системы Контактная пластина мобильного телефона | 7.5 |
| 417 | Блок управления камерой 360° Камера заднего вида | 5 |
| 418 | Блок управления подогревом заднего сиденья Блок управления АИРСКАРФ | 5 |
| 419 | Блок управления регулировкой поясничной опоры сиденья переднего пассажира | 5 |
| 420 | Блок управления регулировкой поясничной опоры сиденья водителя | 5 |
| 421 | Запасной | - |
| 422 | Запасной | - |
| 423 | Блок управления усилителем звуковой системы | 5 |
| 424 | Блок управления AIR BODY CONTROL Plus Действительно для двигателя 276: Блок управления звуком двигателя | 15 |
| 425 | Запасной | - |
| 426 | Запасной | - |
| 427 | Запасной | - |
| 428 | Запасной | - |
| 429 | Запасной | - |
| 430 | Запасной | - |
| 431 | Многофункциональный блок управления автомобиля специального назначения | 25 |
| 432 | Многофункциональный блок управления автомобиля специального назначения | 25 |
| 433 | Блок управления распознаванием прицепа | 15 |
| 434 | Блок управления распознаванием прицепа | 15 |
| 434 | AMG: Блок управления электрическим стояночным тормозом | 30 |
| 435 | Блок управления распознаванием прицепа AMG: Электронный блок управления дифференциалом | 25 |
| 436 | Блок управления распознаванием прицепа | 15 |
| 437 | Блок управления распознаванием прицепа | 25 |
| 438 | Блок управления преобразователем постоянного/переменного тока | 30 |
| 439 | Таксометр Зеркальный таксометр | 5 |
| 439 | A205: Задний блок управления | 25 |
| 440 | Блок управления подогревом заднего сиденья Блок управления АИРСКАРФ | 30 |
| 441 | Блок управления АИРСКАРФ | 30 |
| 442 | Блок управления топливной системой | 25 |
| 443 | Правый передний реверсивный натяжитель аварийного натяжения | 30 |
| 444 | Электрический разъем планшетного ПК | 15 |
| 445 | S205: Розетка в багажном отделении | 15 |
| 446 | Передний прикуриватель с подсветкой пепельницы Розетка в салоне автомобиля | 15 |
| 447 | Розетка на центральной консоли сзади справа 12В | 15 |
| 448 | Действительно для коробки передач 722, 725: Конденсатор парковочной собачки | 10 |
| 449 | Действительно для двигателя 626: Элемент топливного фильтра со встроенным нагревателем AMG: Блок управления электрическим стояночным тормозом | 5 |
| 450 | Задний блок управления SAM | 5 |
| 451 | Блок управления топливной системой BlueTEC: блок управления AdBlue® | 5 |
| 452 | Встроенный радарный датчик в наружный правый задний бампер Встроенный радарный датчик внешнего левого заднего бампера Радарный датчик центрального заднего бампера Датчик радара в заднем правом бампере снаружи Датчик радара в заднем левом бампере снаружи | 5 |
| 453 | Датчик радара в переднем левом бампере Радарный датчик правого переднего бампера Блок управления COLLISION PREVENTION ASSIST | 5 |
| 454 | Действительно для коробки передач 722: Полностью интегрированный блок управления коробкой передач | 7.5 |
| 454 | Пакет автошколы: Переключатель подсветки пространства для ног Переключатель контроля работы педали BlueTEC: блок управления AdBlue® | 5 |
| 455 | Блок управления преобразователем постоянного/переменного тока | 5 |
| 456 | Передний радарный датчик дальнего действия Блок электроуправления ДИСТРОНИК | 5 |
| 457 | Гибридный: Блок управления силовой электроникой Блок управления системой управления аккумуляторной батареей AMG: Электронный блок управления дифференциалом Блок управления активными опорами двигателя | 5 |
| 458 | Задний коммутационный модуль | 5 |
| 459 | Гибрид: зарядное устройство AMG: блок управления подвеской AMG | 5 |
| 460 | Блок управления KEYLESS-GO | 10 |
| 461 | Антенный усилитель FM 1, AM, CL [ZV] и KEYLESS-GO | 5 |
| 462 | Блок управления усилителем звуковой системы | 40 |
| 463 | W205, S205, V205: Обогрев заднего стекла через помехоподавляющий конденсатор заднего стекла A205, C205: Электрический разъем мягкого верха/салона автомобиля | 30 |
| 464 | Блок управления крышкой багажника Блок управления задней дверью | 40 |
| 465 | Задний блок управления SAM | 40 |
| 466 | Задний блок управления SAM | 40 |
| 467 | Действительно для двигателя 626: Элемент топливного фильтра со встроенным нагревателем A205: Задний блок управления | 40 |
| Реле | ||
| S | Реле цепи 15 салона автомобиля | |
| T | Реле обогревателя заднего стекла | |
| U | Подстаканник и реле розеток 2-го ряда сидений | |
| V | BlueTEC: реле AdBlue® | |
| X | Реле холодильника и розеток 1-го ряда сидений/багажника | |
| Y | Запасное реле | |
| ZR1 | Действительно для двигателя 626: Реле нагревателя топливного фильтра | |
| ZR2 | Резервное реле | |
| ZR3 | Резервное реле |
