Предохранители и реле Mercedes-Benz C-Class (W204, 2008-2014)
Схемы относятся к указанным годам и вариантам Mercedes-Benz C-Class (W204, 2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz C-Class 2008-2014 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz C-Class являются предохранитель № 9 (розетка в бардачке) в блоке предохранителей в моторном отсеке и предохранители № 71 (передний прикуриватель, передняя внутренняя розетка), № 72 (розетка 115 В в багажном отделении), № 76 (салон розетка) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

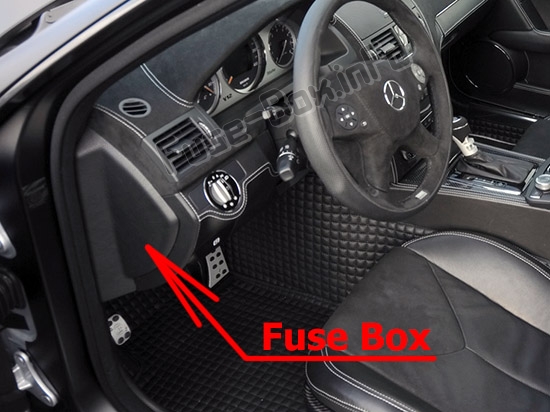

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

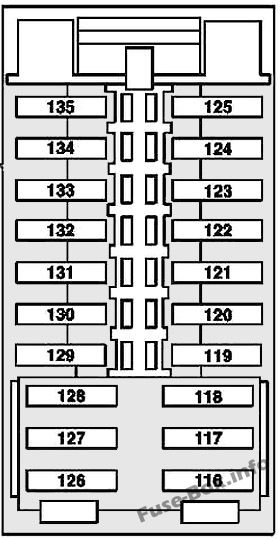

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 116 | Блок управления сиденьем водителя | 30 |
| 117 | Блок управления адаптивной системой демпфирования | 15 |
| 118 | Запасной | - |
| 119 | Двигатель заднего вентилятора Блок управления AMG Performance Media (действителен с 1.6.12) | 7.5 |
| 120 | Запасной | - |
| 121 | Запасной | . |
| 122 | Запасной | - |
| 123 | Блок управления модуля трубки рулевой колонки | 10 |
| 124 | Запасной | . |
| 125 | Запасной | - |
| 126 | Блок управления сиденьем переднего пассажира | 30 |
| 127 | Запасной | - |
| 128 | Запасной | . |
| 129 | Действительно для двигателя 156: Реле электродвигателя вентилятора масляного радиатора | 20 |
| 130 | Запасной | . |
| 131 | Запасной | - |
| 132 | Запасной | - |
| 133 | Запасной | . |
| 134 | Запасной | - |
| 135 | Запасной | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

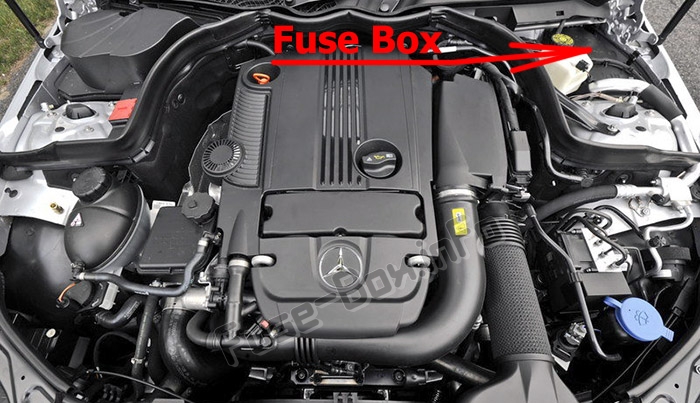

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева), под крышкой.

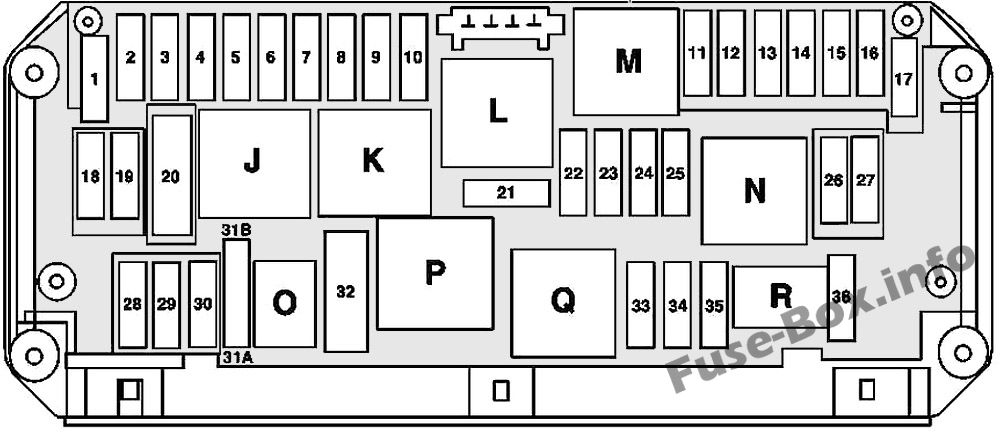

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок управления электронной программой стабилизации | 25 |
| 2 | Блок управления левой передней дверью | 30 |
| 3 | Действителен до 31.3.10: Блок управления правой передней дверью Действительно с 1.4.10 для модели 204.0/2/9: Блок управления задней правой дверью | 30 |
| 4 | до 31.08.08: Блок управления топливным насосом Действительно для двигателя 156 до 31.08.08: Блок управления левым топливным насосом Блок управления правым бензонасосом Действительно для двигателя 642, двигателя 651: Датчик запотевания топливного фильтра с нагревательным элементом Действительно для двигателя 651 до 31.05.10, двигателя 646: Блок управления датчика запотевания топливного фильтра с нагревательным элементом | 7.5 |
| 4 | Действительно для дизельного двигателя с 1.9.08: Датчик запотевания топливного фильтра с нагревательным элементом Действительно для двигателя 276 (США, Южная Корея): Запорный клапан адсорбера с активированным углем Действительно для моделей 204.0/2/3 с 1.3.11, 204.9 с 1.6.12: Блок управления фарами | 20 |
| 5 | Задний блок управления SAM с модулем предохранителей и реле Действует с 1.6.10 Выключатель наружного освещения Действительно для двигателя 156 Black Series с 1.7.11: Реле контура охлаждающей жидкости дифференциала заднего моста | 7.5 |
| 6 | Действительно для дизельного двигателя: Блок управления ME-SFI [ME] Действительно для бензинового двигателя: Блок управления CDI | 10 |
| 7 | Стартер | 20 |
| 8 | Блок управления дополнительной удерживающей системой | 7.5 |
| 9 | Розетка в перчаточном ящике | 15 |
| 10 | Мотор стеклоочистителя | 30 |
| 11 | Аудио/COMAND дисплей Панель управления аудио/COMAND Держатель навигационного модуля | 7.5 |
| 12 | Блок управления и управления автоматическим кондиционером Блок управления верхней панели управления | 7.5 |
| 13 | Блок управления модулем рулевой колонки Многофункциональная камера | 7.5 |
| 14 | Блок управления электронной программой стабилизации | 7.5 |
| 14 | Блок управления фарами | 20 |
| 15 | Блок управления дополнительной удерживающей системой | 7.5 |
| 16 | Диагностический разъем (до 31.05.09) Электрический разъем мобильного телефона Действительно для коробки передач 722: Блок управления электронного модуля рычага селектора | 5 |
| 16 | Функция старт/стоп ЭКО: Электрический трансмиссионный масляный насос | 20 |
| 17 | Модуль управления панорамной сдвижной крышей Блок управления потолочной панелью управления | 30 |
| 18 | Действует до 30.11.09: Выключатель наружного освещения Действительно для модели 204.0/2 с 1.3.11, модели 204.3: Блок управления верхней панели управления Действительно для модели 204.0/2 до 28.2.11, модели 204.9: Панель приборов Климат-контроль Клеммная колодка плюсовой линии LIN Салон автомобиля и жгут проводов для электрического разъема задних фонарей | 7.5 |
| 19 | Блок управления электроблокировкой руля Блок управления электронным замком зажигания | 20 |
| 20 | Блок управления электронной программой стабилизации | 40 |
| 21 | Выключатель стоп-сигнала Выключатель освещения вещевого ящика Распознавание занятости сиденья переднего пассажира и ACSR Предустановочный электрический предохранитель Electronic Toll Collection (Япония) | 7.5 |
| 22 | Двигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным управлением Электрический разъем жгута проводов салона и жгута проводов двигателя | 15 |
| 23 | Электрический разъем жгута проводов салона и жгута проводов двигателя Действительно для дизельного двигателя: Задний блок управления SAM с модулем предохранителей и реле Блок управления CDI Соединительная муфта клеммы 87 Действительно для двигателя 271: Клемма 87 Муфта разъема M1e Действительно для двигателя 272: Цепь 87 Муфта разъема M1i | 20 |
| 24 | Электрический разъем жгута проводов салона и жгута проводов двигателя Электрический разъем жгута проводов салона и двигателя Действительно для двигателя 642: Привод жалюзи радиатора Действительно для двигателя 272: Клемма 87 Муфта разъема M1e Действительно для дизельного двигателя: Соединительная муфта клеммы 87 Действительно для двигателя 646: Блок управления CDI | 15 |
| 25 | Действительно для двигателей 156, 271, 272, 274, 276: Блок управления ME-SFI [ME] Действительно для дизельного двигателя: Лямбда-зонд перед каталитическим нейтрализатором Действительно с 1.6.10 для модели 204.3 с двигателем 651 Sport Edition: Блок управления шумогенератором выхлопной системы | 15 |
| 26 | Радио Радио с системой автопилота Блок управления COMAND | 20 |
| 27 | Блок управления электроблокировкой руля Блок управления электронным замком зажигания Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: Блок управления ME-SFI [ME] | 7.5 |
| 28 | Приборный щиток | 7.5 |
| 29 | Правая передняя фара | 10 |
| 30 | Левый передний фонарь Действительно для двигателя 642: Электрический разъем жгута проводов салона и жгута проводов двигателя | 10 |
| 31A | Левый рог фанфар Правый рог фанфар | 15 |
| 31B | Левый рог фанфар Правый рог фанфар | 15 |
| 32 | Действительно для двигателей 156, 271, 272, 276: Электрический воздушный насос | 40 |
| 32 | Действительно для двигателя 156: Двигатель вентилятора масляного радиатора | 20 |
| 33 | Действительно для коробки передач 722.6: Электронный блок управления коробкой передач Действительно для коробки передач 722.9: Полностью интегрированный блок управления коробкой передач | 10 |
| 34 | Действительно для двигателей 271, 272 с 1.9.08: Блок управления топливным насосом Действительно для двигателя 156 с 1.9.08: Блок управления левым топливным насосом, Блок управления правым топливным насосом | 7.5 |
| 35 | Действительно с 1.3.11: Блок управления электронной программой стабилизации | 5 |
| 36 | Действительно с 1.3.11: Электронный блок управления DISTRONIC Действительно для модели 204.902/982/984: Рулевое управление с электрогидравлическим усилителем | 7.5 |
| Реле | ||
| J | Цепь 15 реле | |
| K | Клемма 15R реле | |
| L | Резервное реле | |
| M | Цепь 50 реле стартера | |
| O | Реле цепи двигателя 87 | |
| O | Эстафета фанфар | |
| P | Действительно для двигателей 156, 272, 276: Реле впрыска вторичного воздуха | |
| Q | Резервное реле | |
| R | Реле цепи 87 шасси |

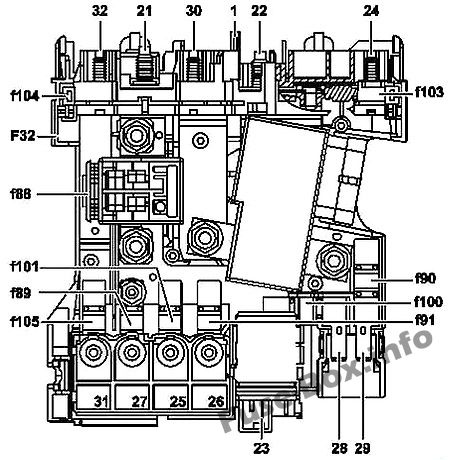

Передний блок предохранителей (до 2010 г.)
| № | Слитная функция | Amp |
|---|---|---|
| 88 | Пиропредохранитель: Генератор, Стартер | |
| 89 | Передний блок управления SAM с модулем предохранителей и реле | 125 |
| 90 | Задний блок управления SAM с модулем предохранителей и реле | 40 |
| 91 | Двигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным управлением | 80 |
| 100 | Корпус кондиционера | 40 |
| 101 | Действительно для бензинового двигателя: Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 103 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| 104 | Блок предохранителей в салоне | 70 |
| 105 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| 106 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 107 | Запасной | - |
| 108 | Запасной | - |
| 109 | Запасной | . |
| 110 | Запасной | - |

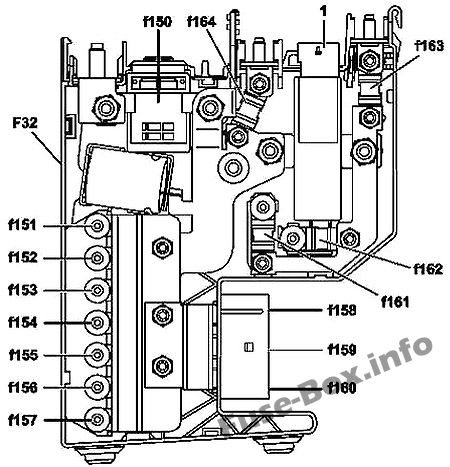

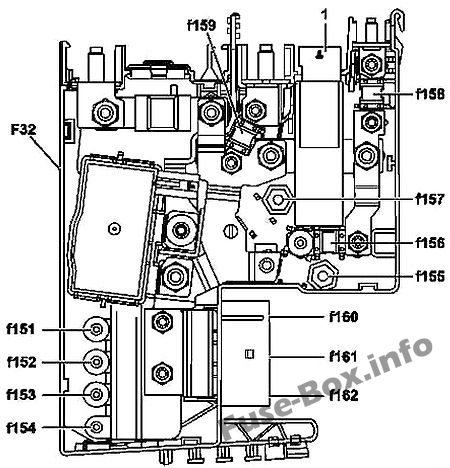

Передний блок предохранителей (по состоянию на 2010 г.)
без ЭКО старт/стоп
с ЭКО старт/стоп
| № | Слитная функция | Amp |
|---|---|---|
| 150 | без ЭКО старт/стоп: Pyrofuse 88 | 400 |
| 150 | ЭКО старт/стоп: Генератор, Стартер | 200 |
| 151 | Двигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным управлением | 100 |
| 152 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| 153 | без ЭКО старт/стоп: Запасной | 100 |
| 153 | Функция ECO start/stop и переднее расположение аккумуляторной батареи: Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 154 | Функция ECO start/stop и переднее расположение аккумуляторной батареи: Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 154 | Действительно для дизельного двигателя и ЭКО старт/стоп: Усилитель отопителя PTC | 150 |
| 155 | без ЭКО старт/стоп: Запасной | 50 |
| 155 | Функция ЭКО старт/стоп: Запасной | 100 |
| 156 | Действительно для дизельного двигателя без пуска/останова ECO: Усилитель отопителя PTC | 150 |
| 156 | Функция ЭКО старт/стоп: передний блок управления SAM с модулем предохранителей и реле | 100 |
| 157 | Действительно для модели 204.902/982/984 без функции ЭКО старт/стоп: Рулевое управление с электрогидравлическим усилителем ЭКО старт/стоп: Запасной | 100 |
| 158 | без ЭКО старт/стоп: Регулятор вентилятора | 50 |
| 158 | ЭКО старт/стоп: Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 159 | Многофункциональный блок управления автомобиля специального назначения | 50 |
| 159 | ЭКО старт/стоп: реле дополнительного аккумулятора | 200 |
| 160 | без ЭКО старт/стоп: Запасной | 60 |
| 160 | ЭКО старт/стоп: Регулятор вентилятора | 50 |
| 161 | без ЭКО старт/стоп: передний блок управления SAM с модулем предохранителей и реле | 100 |
| 161 | Многофункциональный блок управления автомобиля специального назначения | 50 |
| 162 | без ЭКО старт/стоп: Запасной | 100 |
| 162 | ЭКО старт/стоп: Запасной | 60 |
| 163 | без ЭКО старт/стоп: Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 164 | без функции ЭКО старт/стоп: Задний блок управления SAM с модулем предохранителей и реле | 80 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

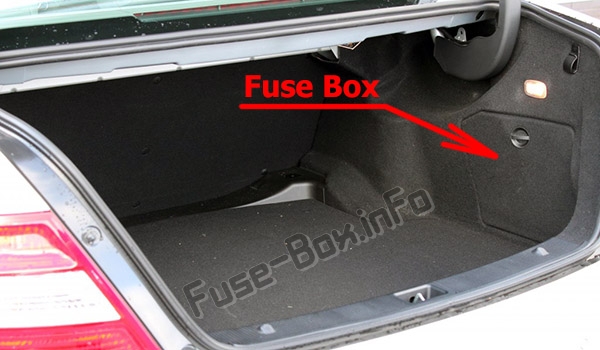

Расположение блока предохранителей
Он находится в багажном отделении (справа), за крышкой.

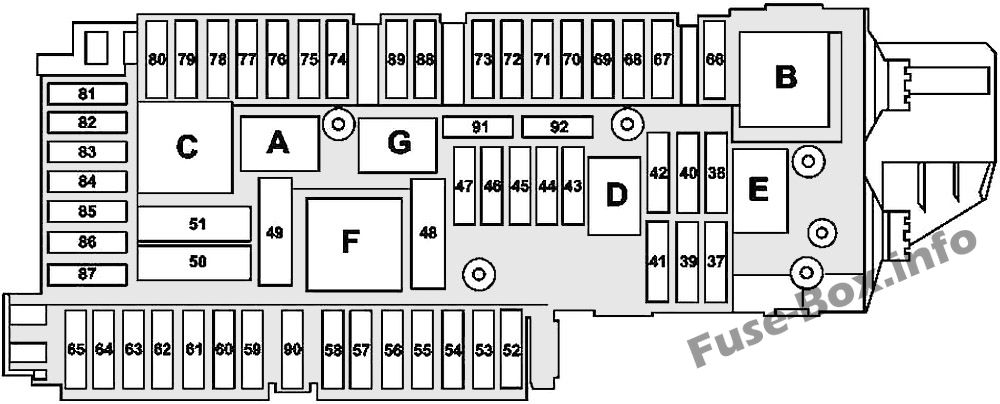

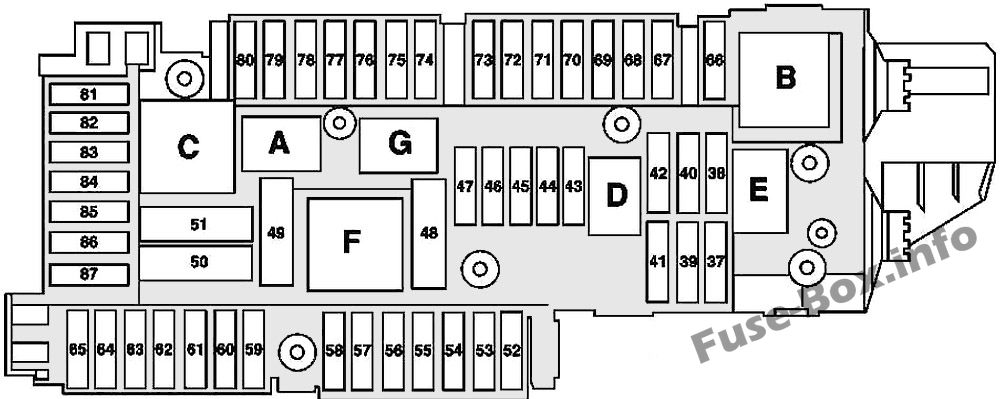

Схема блока предохранителей
Версия 1
Версия 2
| № | Слитная функция | Amp |
|---|---|---|
| 37 | с 2008 г.: соленоид подголовника сиденья водителя NECK-PRO, соленоид подголовника сиденья переднего пассажира NECK-PRO | 5 |
| 37 | до 2008 г.: соленоид подголовника сиденья водителя NECK-PRO, соленоид подголовника сиденья переднего пассажира NECK-PRO | 7.5 |
| 38 | Мотор стеклоочистителя задней двери | 15 |
| 39 | Действительно для модели 204.0/2/9 кроме автомобилей для Великобритании до 31.5.09: Блок управления задней левой двери | 30 |
| 40 | Запасной | - |
| 41 | Действительно для моделей с 204.0/2/9 до 31.3.10: Блок управления задней правой дверью Действительно с 1.4.10 Блок управления правой передней дверью | 30 |
| 42 | Действительно для бензинового двигателя или двигателя 642 с 01.12.09 или двигателя 651 с 01.06.09: Блок управления топливным насосом | 25 |
| 42 | Действительно для двигателя 646 или двигателя 642 до 30.11.09 или двигателя 651 до 31.5.09: Топливный насос Действительно для бензинового двигателя (до 2009 г.): Блок управления топливным насосом | 20 |
| 43 | Действительно с 1.6.09 с автоматической системой кондиционирования воздуха: Двигатель заднего вентилятора | 5 |
| 44 | Группа переключателей, регулировка правого переднего сиденья Переключатель частично электрической регулировки сиденья переднего пассажира | 30 |
| 45 | Группа переключателей регулировки положения переднего левого сиденья Переключатель частично электрической регулировки сиденья водителя | 30 |
| 46 | Антенный усилитель для заднего стекла Антенна FM Сирена сигнализации Блок управления защитой салона и защитой от буксировки Усилитель антенны на заднем стекле 1 Антенный усилитель TV 1 и DAB Band III Антенна DAB диапазона III ТВ 2 антенный усилитель и KEYLESS-GO KEYLESS-GO антенный усилитель | 7.5 |
| 47 | Запасной | - |
| 48 | Запасной | - |
| 49 | Обогрев заднего стекла | 40 |
| 50 | Правый передний реверсивный натяжитель аварийного натяжения | 50 |
| 51 | Левый передний реверсивный натяжитель аварийного натяжения (A76) | 50 |
| 52 | Запасной | - |
| 53 | с 2008 г.: Блок управления распознаванием прицепа. | 15 |
| 53 | до 2008 г.: Блок управления распознаванием прицепа | 30 |
| 54 | до 31.5.09: Блок управления распознаванием прицепа Действительно для модели 204.075/077/275/277: Группа переключателей регулировки поясничной опоры сиденья водителя и боковой поддержки Группа переключателей регулировки поясничной опоры и боковой поддержки сиденья переднего пассажира Блок клапанов AMG сиденья переднего пассажира Блок клапанов AMG сиденья водителя | 7.5 |
| 54 | с 1.6.09: Блок управления распознавания прицепа | 15 |
| 55 | Действительно с 1.6.09: AdBlue | 5 |
| 56 | Блок управления распознаванием прицепа Розетка для прицепа | 15 |
| 56 | Действительно для модели 204.077/277/377 до 31.05.09: Группа переключателей регулировки поясничной опоры сиденья водителя и боковой поддержки Группа переключателей регулировки поясничной опоры и боковой поддержки сиденья переднего пассажира Блок клапанов AMG сиденья переднего пассажира Блок клапанов AMG сиденья водителя | 5 |
| 57 | Блок управления распознаванием прицепа | 20 |
| 58 | с 2008: Блок управления распознавания прицепа | 20 |
| 58 | до 2008: Блок управления распознавания прицепа | 30 |
| 59 | по состоянию на 2008 год: Блок управления системой парковки Датчик DISTRONIC (DTR) переднего левого бампера Датчик DISTRONIC (DTR) переднего правого бампера Интеллектуальный радарный датчик для левого заднего бампера Интеллектуальный радарный датчик для правого заднего бампера | 5 |
| 59 | до 2008 года: Блок управления парктроником Блок управления радарными датчиками | 7.5 |
| 60 | Мультиконтурный пневматический насос сиденья | 7.5 |
| 61 | Блок управления задней поднимающейся дверью | 40 |
| 62 | Блок управления сиденьем водителя | 30 |
| 63 | Блок управления сиденьем переднего пассажира | 30 |
| 64 | Блок управления преобразователем постоянного/переменного тока | 25 |
| 65 | Блок управления системой адаптивного демпфирования Блок управления модуля трубки рулевой колонки | 15 |
| 66 | Запасной | - |
| 67 | с 2008 г.: Блок управления усилителем звуковой системы. | 30 |
| 67 | до 2008 г.: Блок управления усилителем аудиосистемы | 40 |
| 68 | Запасной | . |
| 69 | Усилитель заднего басового динамика | 20 |
| 70 | Блок управления системой контроля давления в шинах | 5 |
| 71 | Передний прикуриватель с подсветкой пепельницы Розетка в салоне автомобиля спереди | 15 |
| 72 | Соединительная коробка в багажном отделении Розетка 115 В | 15 |
| 73 | Диагностический разъем (по состоянию на 1.6.09) Приемник радиоуправления стационарным отопителем Действительно для двигателя 156 с 1.7.11: Блок управления режимами коробки передач | 7.5 |
| 74 | Блок управления KEYLESS-GO | 15 |
| 75 | Стационарный отопитель | 20 |
| 76 | Розетка в салоне автомобиля | 15 |
| 77 | Блок управления системой измерения веса (WSS) | 7.5 |
| 78 | Регулятор вентилятора вентиляции переднего левого сиденья Регулятор вентилятора вентиляции правого переднего сиденья | 7.5 |
| 79 | Блок управления системой парковки | 5 |
| 80 | Блок управления системой видео- и радиолокационных датчиков Блок управления системой парковки | 7.5 |
| 81 | Блок управления мультимедийным интерфейсом | 5 |
| 82 | Компенсатор сотовой связи UMTS Блок управления ТВ-тюнером (до 31.5.09; Япония) Цифровой ТВ-тюнер (до 31.05.09; Япония) | 5 |
| 83 | Блок управления электронным взиманием платы за проезд (Япония) Блок управления системой экстренного вызова Камера заднего вида Левый задний дисплей Правый задний дисплей | 7.5 |
| 84 | Блок управления спутниковым цифровым аудио-радио (SDAR) Блок управления SDAR/тюнера высокой четкости Блок управления цифровым аудиовещанием Модуль питания резервной камеры Блок управления камерой заднего вида Блок управления камерой 360° | 7.5 |
| 85 | Блок управления ТВ-тюнером (до 31.5.09; Япония) Цифровой ТВ-тюнер (по состоянию на 1.6.09; Япония) | 7.5 |
| 86 | ДВД плеер | 7.5 |
| 87 | Блок управления системой экстренного вызова | 7.5 |
| 88 | Действует с 1.6.09 Запасной | - |
| 89 | Действительно с 1.6.09: Блок управления распознаванием прицепа Действительно с 1.6.09 с двигателем 156: Реле электродвигателя вентилятора масляного радиатора | 20 |
| 90 | Действительно с 1.6.09 Блок предохранителей AdBlue®, реле подачи AdBlue | 40 |
| 91 | Блок управления преобразователем постоянного/переменного тока | 25 |
| 91 | ЭКО старт/стоп: Блок управления вспомогательным насосом трансмиссионного масла Действительно для двигателя 642: Нагревательный элемент воздуховода | 20 |
| 92 | Действует с 1.6.09 Запасной | - |
| Реле | ||
| A | Клемма 15 реле | |
| B | Цепь реле 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | Действительно для дизельного двигателя: Реле топливного насоса | |
| E | Реле стеклоочистителя багажника | |
| F | Реле регулировки сиденья | |
| G | Цепь реле 15R (2) |
Задний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 111 | Действительно для бензинового двигателя: Блок управления ME-SFI [ME] Действительно для дизельного двигателя: Блок управления CDI | 60 |
| 112 | Многофункциональный блок управления автомобиля специального назначения | 80 |
| 113 | Действительно для двигателя 156: Блок управления левым топливным насосом, Блок управления правым топливным насосом | 40 |
| 114 | Запасной | - |
| 115 | Многофункциональный блок управления автомобиля специального назначения | 100 |
