Предохранители и реле Mercedes Benz Gl Class X164 2007-2012
Схемы относятся к указанным годам и вариантам Mercedes Benz Gl Class X164 2007-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
В этой статье рассматривается первое поколение Mercedes-Benz GL-Class (X164), выпускавшееся с 2007 по 2012 год. Здесь приведены схемы блоков предохранителей для Mercedes-Benz GL450, GL500, GL550, GL320, GL350, GL420 (2007, 2008, 2009, 2010, 2011 и 2012), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mercedes-Benz GL-Class 2007-2012
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

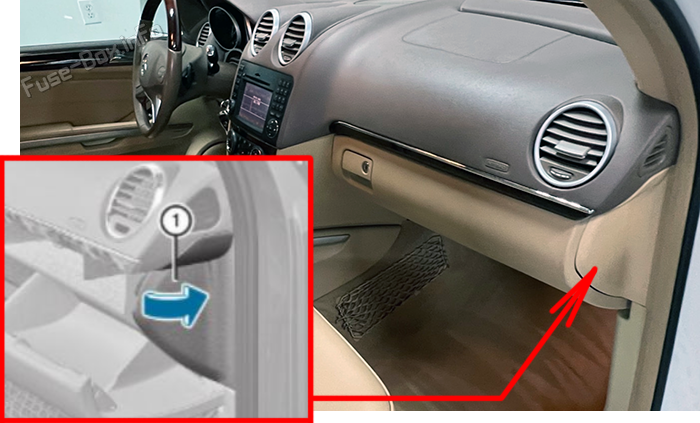

Расположение блока предохранителей
Откройте перчаточный ящик. Вставьте плоский тупой предмет под край крышки блока предохранителей (1) в месте, указанном стрелкой. Осторожно отделите крышку от панели приборов, затем потяните её руками и снимите.
Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 10 | 10A | Электронный блок управления вентилятором охлаждения усилителя |
| 11 | 5A | Комбинация приборов |
| 12 | 15A | Панель управления KLA (автоматическая климатическая установка повышенной комфортности) |
| 13 | 5A | Электронный модуль рулевой колонки, верхний блок управления |
| 14 | 7.5A | Блок управления EZS |
| 15 | 5A | Электронный компас, блок управления мультимедийным интерфейсом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

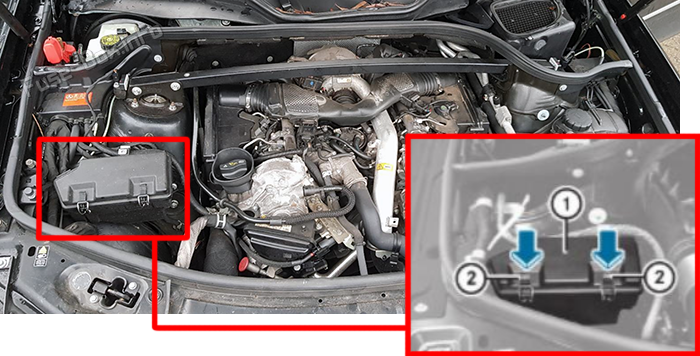

Расположение блока предохранителей
Нажмите на фиксаторы (2) в направлении стрелки и поднимите крышку блока предохранителей (1).

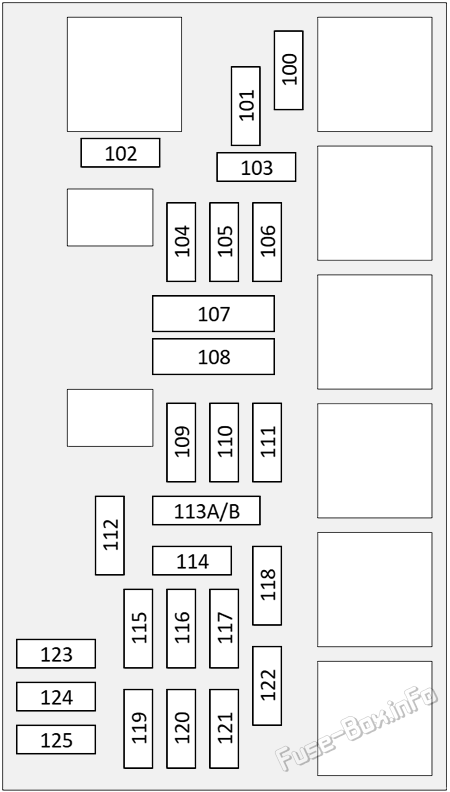

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 100 | 30A | Мотор промывки |
| 101 | 15A | AAC со встроенным управлением дополнительным электровентилятором. Двигатель 156: соединительная гильза клеммы 87 M3e. Двигатели 156, 272, 273: клапан продувки. Двигатели 272, 273: соединительная гильза цепи 87 M1e. Блок управления вытяжным вентилятором. Двигатель 629: блок управления CDI; соединительная гильза цепи 30; блок управления вытяжным вентилятором. Модель 164.195: блок управления ME-SFI (ME). Разъём моторного отсека/двигателя. Двигатель 642, кроме 642.820: блок управления CDI; датчик O2 перед CAT; блок управления вытяжным вентилятором. Двигатель 642.820: датчик O2 перед CAT |
| 102 | 15A | Двигатель 642.820 до 31.7.10: насос для рециркуляции приводного охладителя. Двигатель 156: насос для циркуляции охлаждающей жидкости двигателя |
| 10A | Модель 164.195: Насос для рециркуляции приводного охладителя. Насос с низкой температурой охлаждающей жидкости | |
| 103 | 25A | Соединительная гильза цепи 87 M1e; блок управления CDI. До 2008 года; двигатели 113, 272, 273: блок управления ME-SFI (ME) |
| 20A | Модель 164.195: блок управления ME-SFI (ME). Двигатели 272, 273: блок управления ME-SFI (ME) |
|
| 104 | 15A | Двигатели 156, 272, 273: соединительная гильза клеммы 87 M2e. Двигатель 629: рукав соединителя терминала 87. Двигатель 642.820: соединительная гильза клеммы 87 D2. Двигатель 642, кроме 642.820: блок управления CDI. Модель 164.195: Соединитель внутренней и двигателя проводов. Включатель и реле моторного отделения. Двигатель 113: блок управления ME. |
| 105 | 15A | Двигатели 156, 272, 273: блок управления ME-SFI (ME); соединительная гильза цепи 87 M1i. Двигатель 629: блок управления CDI. Двигатель 642.820: блок управления CDI; реле топливного насоса. Двигатель 642, кроме 642.820: блок управления CDI. Реле топливного насоса (по состоянию на 2009). Запуск (до начала 2008). Модель 164.195: Соединитель внутренней и двигателя проводов. Двигатель 113: 15 соединительный рукав, сплавленный. |
| 107 | 40A | Двигатель 156, 272 и 273: Электрический воздушный насос. Модель 164.195: Разъём моторного отсека/двигателя. |
| 108 | 40A | Компрессор AIRMATIC |
| 109 | 25A | Блок управления ESP. Модель 164.195: блок управления системой рекуперативного торможения. |
| 110 | 10A | Сирена сигнала тревоги |
| 111 | 30A | Интеллектуальный сервомодуль DIRECT SELECT |
| 112 | 7.5A | Левый передний светильник. Правый передний фонарь. |
| 113a | 15A | Левый и правый звуковые сигналы. |
| 114 | 5A | До 2008 года: не используется; с 2009 года: передний блок управления SAM. Двигатель 629: блок управления CDI. |
| 115 | 5A | Блок управления ESP. Модель 164.195: блок управления системой рекуперативного торможения. |
| 116 | 7.5A | Электронный блок управления VGS. Модель 164.195: полностью интегрированный блок управления трансмиссией гибридного транспортного средства |
| 117 | 7.5A | Блок управления DTR |
| 118 | 5A | Двигатели 156, 272, 273: блок управления ME-SFI (ME). Двигатели 629, 642: блок управления CDI |
| 119 | 5A | Двигатель 642.820: блок управления CDI |
| 120 | 10A | Двигатели 156, 272, 273: блок управления ME-SFI (ME). Реле 87-го движка. Двигатель 113: блок управления ME-SFI (ME). Двигатель 629: блок управления CDI. Двигатель 629, 642: цепь двигателя 87 |
| 121 | 20A | Отопитель STH. Модель 164.195: блок предохранителей и реле 2 в моторном отсеке |
| 122 | 25A | Двигатель 156, 272, 273, 629, 642: стартер. Двигатели 113, 272, 273: блок управления ME-SFI (ME) |
| 123 | 20A | Двигатель 642: датчик конденсации топливного фильтра с нагревательным элементом. Двигатель 629, 642 по состоянию на 1.9.08: датчик конденсации топливного фильтра с нагревательным элементом |
| 124 | 7.5A | Модель 164.120/122.2-825, 1.09, модель 164.121/124/1225/824: электрогидравлическое управление. Модель 164.195: Электрогидравлическое управление. Регулятор электрического холодильного агента |
| 125 | 7.5A | Модель 164.195: блок управления силовой электроникой |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

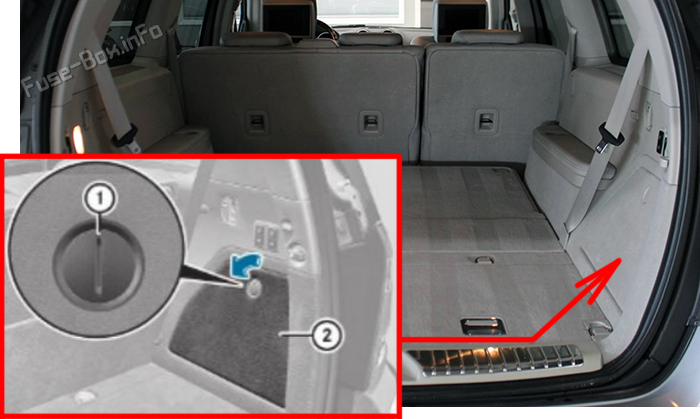

Расположение блока предохранителей
Вставьте подходящий предмет, например монету, в прорезь замка (1). Поверните замок на 90° в направлении стрелки и снимите крышку (2).

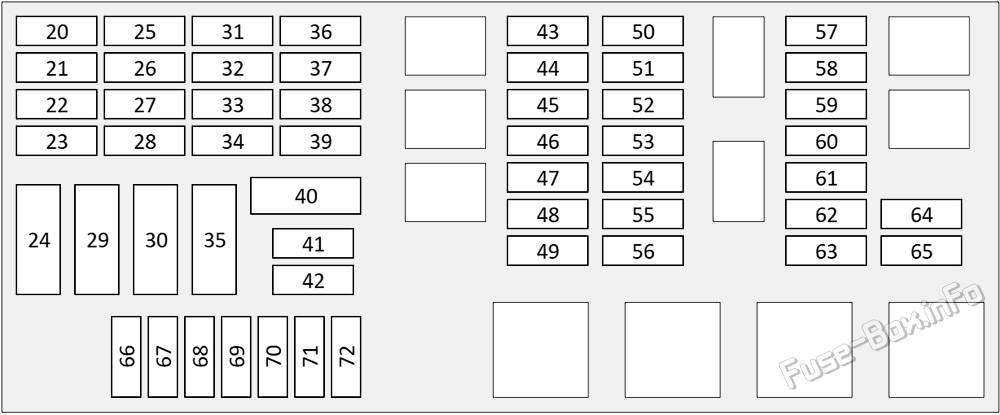

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 20 | 5A | С 2009 года: фильтр помех радиоантенны; блок управления микрофонной группой (Япония) |
| 21 | 5A | Блок управления HBF |
| 22 | 5A | Блок управления PTS (система помощи при парковке); приёмник радиоуправления дополнительным отопителем STH |
| 23 | 10A | DVD-проигрыватель; задний блок управления аудиосистемой; электрический разъём цепей мобильного телефона (Япония); компенсатор сети GSM 1800; модуль Bluetooth; блок управления UHI (универсальный интерфейс мобильного телефона) |
| 24 | 40A | Преднатяжитель переднего правого ремня безопасности |
| 25 | 15A | Блок управления и дисплей COMAND |
| 26 | 25A | Блок управления передней правой дверью |
| 27 | 30A | Устройство регулировки сиденья с функцией памяти, передний пассажир |
| 28 | 30A | Регулировочный блок сиденья водителя с памятью |
| 29 | 40A | Преднатяжитель переднего левого ремня безопасности |
| 30 | 40A | От 2009 Задний блок управления многоместным сиденьем. Двигатели 156: левый блок управления топливным насосом. Правый блок управления топливными насосами. |
| 31 | 10A | Блок управления обогревом и вентиляцией сидений, а также обогревом рулевого колеса |
| 32 | 15A | Блок управления AIRMATIC |
| 33 | 25A | Блок управления системой Keyless-Go |
| 34 | 25A | Блок управления передней левой дверью |
| 35 | 30A | Усилитель спикера. С тех пор 2009:: Усилитель субвуфера |
| 36 | 10A | Блок управления системой экстренного вызова |
| 37 | 5A | Модуль питания камер (Япония). Реверсирующий блок управления камерами (Япония) |
| 38 | 10A | Комбинированный TV-тюнер (аналоговый/цифровой), Япония |
| 39 | 7.5A | Блок управления RDK (система контроля давления в шинах). От 2009:: Группа контроля за высокоопределенными туннельными изделиями. Цифровое аудиодиспетчерское подразделение. Отъемное соединение внешней части навигационной системы (Южная Корея) |
| 40 | 30A | От 2009:: блок строгого контроля за приводом |
| 41 | 25A | Потолочная панель управления |
| 42 | 25A | С 2009 года: потолочная панель управления |
| 43 | 20A | С тех пор 2009; двигатели 272, 273: блок управления топливными насосами |
| 44 | 20A | С 2009 года: передняя розетка в салоне (USA); розетка 115V |
| 45 | 20A | Сокет в багажном отделении. От 2009: розетка питания 2-й ряд справа |
| 46 | 15A | Зажигалка для сигарет, передняя |
| 47 | 10A | С тех пор 2009:: дверные огни; |
| 48 | 5A | От 2009:: блок управления задней дифференциальной блокировкой. Двигатель 642.820: реле подачи AdBlue. 164.195, 164.1 с двигателем 272 и 164,8 с двигателем 642 или 273: пиротехнический элемент разъединения |
| 49 | 30A | Подогреваемое заднее окно |
| 50 | 15A | Электродвигатель стеклоочистителя задней двери |
| 51 | 5A | Запорный клапан фильтра углерода |
| 52 | 5A | Передний левый реверсивный преднатяжитель ремня безопасности. Передний правый реверсивный преднатяжитель ремня безопасности. Задний дифференциальной блокировочный блок |
| 53 | 5A | Блок управления AIRMATIC. Двигатели 156: левый блок управления топливным насосом. Правый блок управления топливными насосами. Двигатели 272, 273: блок управления топливными насосами. С 2009 года: блок управления раздаточной коробкой |
| 54 | 5A | Блок управления корректором фар; передний блок управления SAM |
| 55 | 7.5A | Комбинация приборов; поворотный переключатель наружного освещения |
| 56 | 5A | Двигатель 642.820: блок управления AdBlue |
| 57 | 20A | Топливный насос (за исключением 156 двигателей) |
| 58 | 7.5A | Диагностический разъём; центральный блок управления интерфейсом |
| 59 | 7.5A | С 2009 года: катушки соленоидов подголовников NECK-PRO в спинке сиденья водителя и правого переднего сиденья |
| 60 | 5A | Подсветка перчаточного ящика с микровыключателем; блок предохранителей и реле в моторном отсеке; задний блок управления SAM; электрический разъём цепи мобильного телефона; разъём питания VICS+ETC (Япония); воздушный насос многоконтурного сиденья (с 2009 года); разъём внешней части навигационной системы (Южная Корея); разъём системы контроля слепых зон в салоне/заднем бампере (с 01.08.2010); блок управления системой экстренного вызова (USA) |
| 61 | 7.5A | С 2009 года: блок управления пассивной системой безопасности; контактная планка переднего правого сиденья |
| 62 | 30A | Переключатель регулировки сиденья пассажира |
| 63 | 30A | 6.7.6.6 Устройство регулировки поясничной части водителя. Регулирующее устройство поясничной опоры переднего пассажира. 7.7.5 Регулирующий переключатель сиденья водителя |
| 66 | 30A | С 2009 года: воздушный насос многоконтурных сидений |
| 67 | 25A | Электродвигатель вентилятора заднего кондиционера |
| 68 | 25A | От 2009:: блок управления для обогрева, вентиляции сидений и подогреваемого рулевого колеса |
| 69 | 30A | От 2009:: блок управления задней дифференциальной блокировкой |
| 70 | 20A | Разъёмы тягово-сцепного устройства AHV: 13-контактный (с 2009 года) и 7-контактный |
| 70 | 15A | 13-контактный разъём тягово-сцепного устройства AHV (до 2008 года) |
| 71 | 30A | Подсоединение к трубопроводу |
| 72 | 15A | 13-контактный разъём тягово-сцепного устройства AHV |
