Предохранители и реле Mercedes Benz Glc Class X254 C254 2023-2026

Схемы относятся к указанным годам и вариантам Mercedes Benz Glc Class X254 C254 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается второе поколение Mercedes-Benz GLC-Class (X254/C254), выпускаемое с 2023 года. Здесь приведены схемы блоков предохранителей для Mercedes-Benz GLC200, GLC300, GLC300e, GLC350e, GLC43, GLC63, GLC220d, GLC200d, GLC300d, GLC450d (2023, 2024, 2025, 2026), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz GLC-Class 2023-2026

Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Блок предохранителей в панели приборов

Расположение блока предохранителей

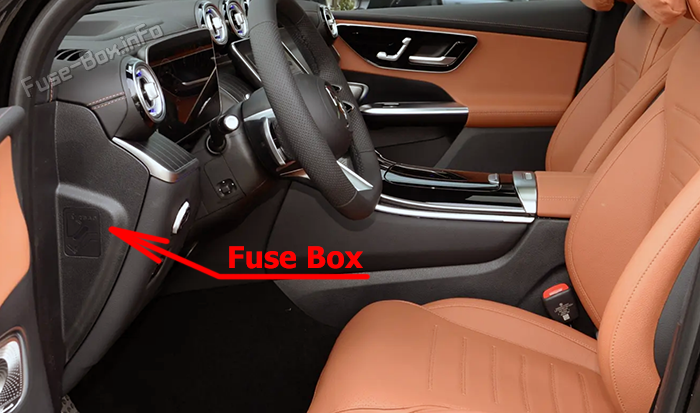

Блок предохранителей находится со стороны водителя, сбоку панели приборов под крышкой.Расположение предохранителей в салоне, в панели приборов: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Схема блока предохранителей

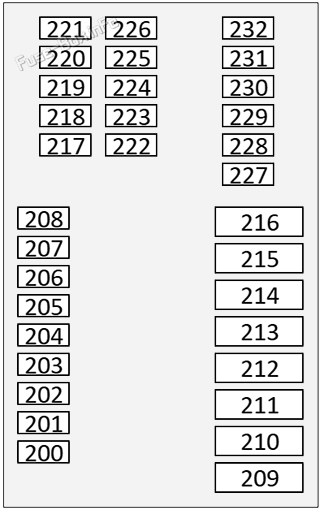

Схема блока предохранителей панели приборов: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Назначение предохранителей в панели приборов
№НоминалОписание
2005AПанель управления климат-контролем — передняя
2015AПередний блок управления кузовом
2025AГибридная электроника
2035AПанель управления климат-контролем — задняя
2045AРадарный датчик системы предупреждения о фронтальном столкновении
15AБлок Distronic 1-box
20510AДиагностический разъём
2065AРегулировка поясничной опоры сиденья водителя
10AБлок управления многоконтурным сиденьем водителя
2075AПанель управления климат-контролем — передняя
2085AБлок управления, диагностический разъём OBD
10AAMG: блок управления Drive-Unit
20930AПередний блок управления кузовом
2105AПиропредохранитель 48V
15AПериферийные устройства гибридной системы, сервисный разъединитель HV
21130AРадио, навигационная система и дисплей; обогрев и вентиляция сидений
21230AФункции управления передними левой и правой дверями
21330AПреднатяжители передних левого и правого ремней безопасности
21430AБлоки управления дверями; панорамная крыша (только LHD)
21530AРегулировка и функции комфорта сиденья
21625AПневматическая подвеска
2175AКамера контроля состояния водителя
2187.5AРегулировка и функции комфорта сиденья; модуль переключателей рулевой колонки, базовое исполнение
15AРегулировка и функции комфорта сиденья; модуль переключателей рулевой колонки с дополнительным обогревом рулевого колеса
2195AПроекционный дисплей
2205AАроматизатор; система оплаты проезда
2225AETC — электронная система оплаты проезда
2235AДисплей водителя
22410AКомбинация приборов
22510AЦентральный дисплей
226Телефонные системы

Блок предохранителей в ногах переднего пассажира

Расположение блока предохранителей

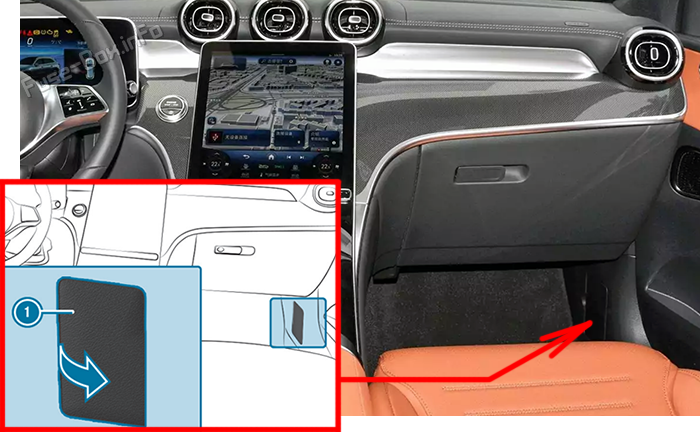

Откиньте и снимите крышку (1).Расположение предохранителей в салоне, в ногах переднего пассажира: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Схема блока предохранителей

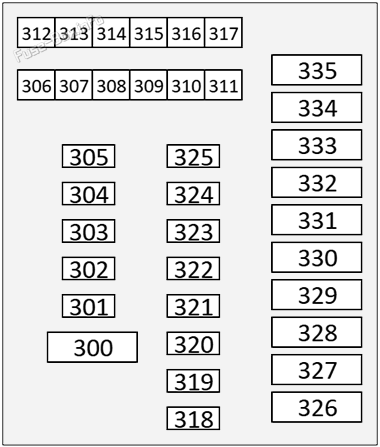

Схема блока предохранителей в салоне: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Назначение предохранителей в ногах переднего пассажира
№НоминалОписание
3005AМногофункциональный блок доступа
301Центральный замок; дистанционное запирание крышки багажника/задней двери; Hands-Free-Access
3025AПротивоугонная сигнализация
3035AАнтенный модуль
30410AЗамок зажигания
3055AПротивоугонная сигнализация; потолочная панель управления; сдвижной люк/панорамная крыша
306Датчик света/дождя
307Бортовая сеть 48V
308Силовая электроника гибридной системы; бортовая сеть 48V
309Система контроля давления в шинах
311Замок зажигания
312Регулировка и функции комфорта сиденья, телефонные системы
313Регулировка и функции комфорта сиденья
314Системы помощи вождению
316Аварийное отключение двигателя
3185AСистемы подушек безопасности
31910AЗамок зажигания
32010AПотолочная панель управления
32115AAMG: полный привод
3225AРегулировка поясничной опоры сиденья пассажира
10AБлок управления многоконтурным сиденьем переднего пассажира
32310AЗамок зажигания
3245AСистемы помощи вождению
32630AФункции управления задними левой и правой дверями
32830AAMG: электроника двигателя
32930AПреднатяжители передних левого и правого ремней безопасности
3307.5AВысоковольтный PTC-догреватель
33030AСтационарный обогревательный прибор
33130AРадио, навигационная система и дисплей
33230AРегулировка и функции комфорта сиденья
33330AПотолочная панель управления; панорамная крыша (только RHD); сдвижной люк/панорамная крыша
33420AМультимедийный блок; потолочная панель управления; сдвижной люк/панорамная крыша
3357.5AКитай: стандартный блок MM
10AСтандартный блок MM / блок MM, код 21U Dashcam
20AБлок MM, код 72B USB Plus

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

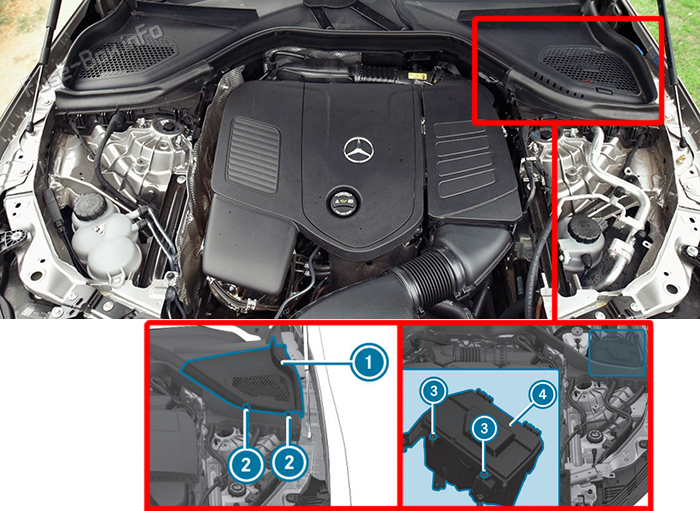

Поверните оба фиксатора (2) на крышке (1) на четверть оборота по часовой стрелке. Поднимите крышку (1), ослабьте винты (3) и снимите сверху крышку блока предохранителей (4).Расположение предохранителей в моторном отсеке: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Схема блока предохранителей

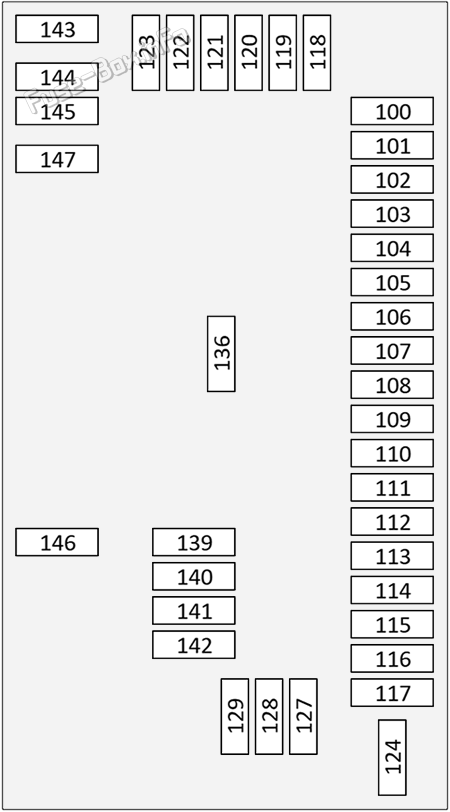

Схема блока предохранителей в моторном отсеке: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Назначение предохранителей в моторном отсеке
№НоминалОписание
10015AЭлектроника двигателя; питание KI. 87_C
25AЭлектроника двигателя; водяной насос
1017.5AБензиновый двигатель с системой NOx: блок управления электроникой двигателя
15AДизельный двигатель с системой NOx: блок управления электроникой двигателя
10225AЭлектроника двигателя
10315AБензиновый двигатель: электроника двигателя
20AДизельный двигатель: электроника двигателя
25AAMG: электроника двигателя
10420AЭлектроника двигателя
10520AЭлектроника двигателя
1065AЭлектроника двигателя (AMG)
10715AНаружное освещение; передние плафоны для чтения; левая статическая фара
30AНаружное освещение; передние плафоны для чтения; левая динамическая фара
10830AСтеклоочистители ветрового стекла
1095AЭлектроника двигателя
11130AПередний блок управления кузовом
11220AЭлектроника двигателя (AMG)
11315AНаружное освещение; передние плафоны для чтения; правая статическая фара
30AНаружное освещение; передние плафоны для чтения; правая динамическая фара
11430AПередний блок управления кузовом
1165AЭлектроника двигателя (AMG)
11710AЭлектроника двигателя (AMG)
11815AЭлектроника двигателя
11915AЭлектроника двигателя
12010AЭлектроника двигателя
12115AЭлектроника двигателя
1225AЭлектроника двигателя
1235AУсилитель тормозов (i-booster)
1285AABS/ASR/BAS/ESP/SBC
1295AПередний блок управления кузовом
1395AБензиновый двигатель: электроника двигателя, внешнее освещение, блок управления, бортовое диагностическое разъем
7.5AДизельный двигатель: электроника двигателя, внешнее освещение, контроль за временем окончания работы двигателя
1405AЭлектроника двигателя
1417.5AУсилитель тормозов (i-booster)
1427.5AЭлектроника двигателя
14330AЭлектроника двигателя (AMG)
14430AЭлектроника двигателя (AMG)
14530AЭлектроника двигателя (AMG)
14630AЭлектроника двигателя (AMG)
14730AЭлектроника двигателя (AMG)

Блок предохранителей в багажном отделении

Расположение блока предохранителей

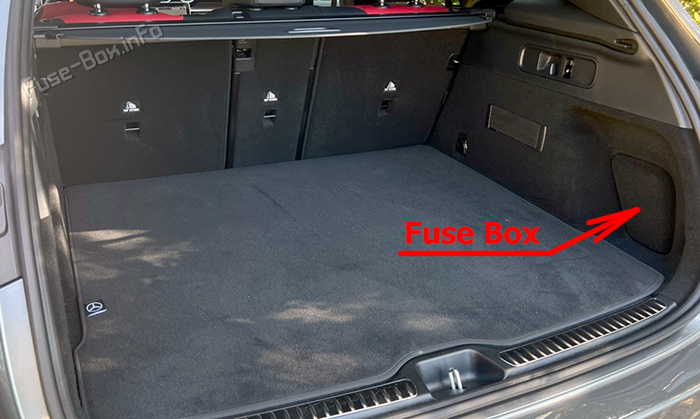

Снимите крышку.Расположение предохранителей в багажном отделении: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Схема блока предохранителей

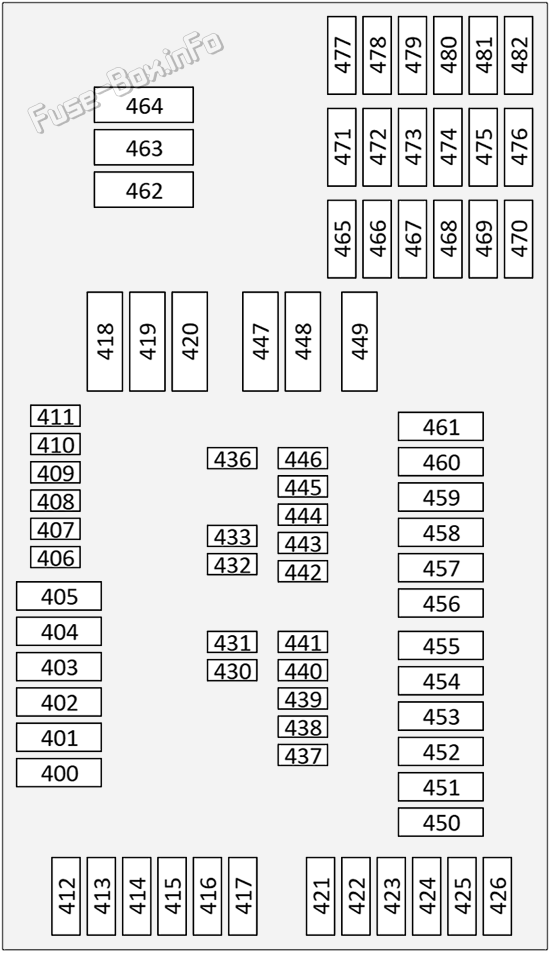

Схема блока предохранителей в багажном отделении: Mercedes-Benz GLC-Class (X254/C254; 2023-2026)

Назначение предохранителей в багажном отделении
№НоминалОписание
40020AПередний прикуриватель / передняя розетка 12V
40120AЗадняя розетка 12V
40330AРегулировка и функции комфорта сиденья
40430AРегулировка и функции комфорта сиденья
4075AПериферийные устройства гибридной системы; подвеска; USB-розетка второго ряда сидений
41315AЭлектроника двигателя
41430AЗадний блок управления кузовом
41530AТопливная система
41630AФункции управления передними левой и правой дверями
41730AФункции управления задними левой и правой дверями
41840AЭлектроника двигателя
41940AПодогреваемое заднее окно
42040AДистанционное запирание крышки багажника/задней двери; Hands-Free-Access
42130AЗадний блок управления кузовом
42215AАудиосистема; USB-розетка
42430AОбогрев задних сидений; обогрев, вентиляция и подогрев подушек сидений
42515AСистема зарядки
4307.5AМодуль связи, гибридная электроника
4327.5AСистемы помощи вождению
4365AГибридная система: блок управления BMS
7.5AAMG: блок управления BMS
4375AAMG: контурная подсветка; бортовая сеть 48V
4385AСистема помощи при парковке
4395AСистемы помощи вождению
44015AПодключаемое бортовое зарядное устройство
4415AДистанционное запирание крышки багажника/задней двери; Hands-Free-Access
4425AЗарядная система, гибридная электроника
4445AГибридная электроника
44515AAMG Sound-Experience; аудиосистема
446USB-розетка
44740AАудиосистема; автомобиль специального назначения
45030AТягово-сцепное устройство прицепа
45120AТягово-сцепное устройство прицепа
45225AТягово-сцепное устройство прицепа
45325AТягово-сцепное устройство прицепа
45420AТягово-сцепное устройство прицепа
45620AЭлектроника двигателя
45710AЭлектроника двигателя
