Предохранители и реле Mercedes Benz Glc Class X253 C253 2020-2022

Схемы относятся к указанным годам и вариантам Mercedes Benz Glc Class X253 C253 2020-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается первое поколение Mercedes-Benz GLC-Class (X253/C253) после рестайлинга, выпускавшееся с 2020 по 2022 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz GLC200, GLC250, GLC300, GLC350e, GLC43, GLC63, GLC220d, GLC250 d и GLC350d (2020, 2021, 2022), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz GLC-Class 2020-2022

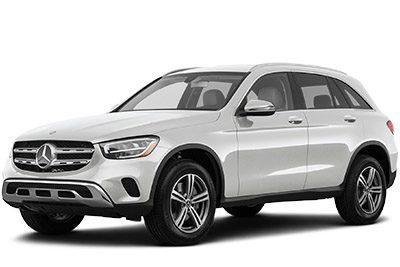

Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Блок предохранителей панели приборов

Расположение блока предохранителей

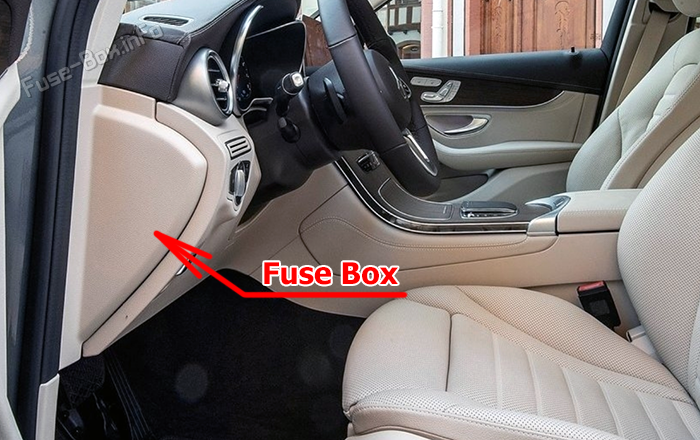

Блок предохранителей расположен со стороны водителя у боковой части панели приборов за накладкой.Расположение блока предохранителей в салоне (панель приборов): Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Схема блока предохранителей

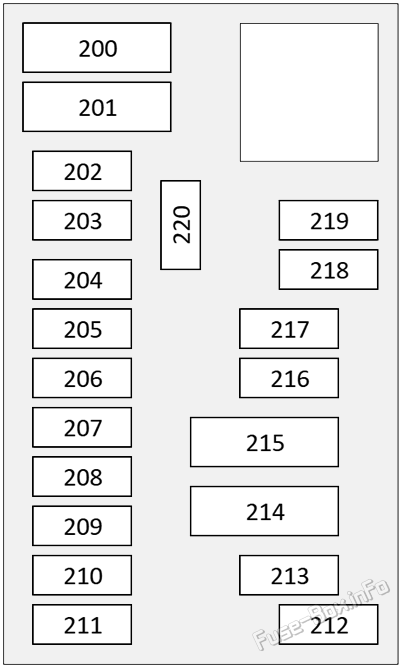

Схема блока предохранителей панели приборов: Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Назначение предохранителей в панели приборов
№НоминалНазначение
20050AПередний блок управления кузовом
20140AПередний блок управления кузовом
2025AПарковочный ассистент
2045AДиагностическое разъем
2055AМашина 2 Гулять,ETC/ Сбор электронных грузов
2065AСистема отопления и кондиционирования
20720AСистема отопления и кондиционирования
20810AСистема отопления и кондиционирования
2095AТематический блок документов
21010AОбогреваемое / регулируемое рулевое колесо, многофункциональное рулевое колесо
2117.5AСистемы помощи вождению
2135AОсвещение

Блок предохранителей со стороны пассажира

Расположение блока предохранителей

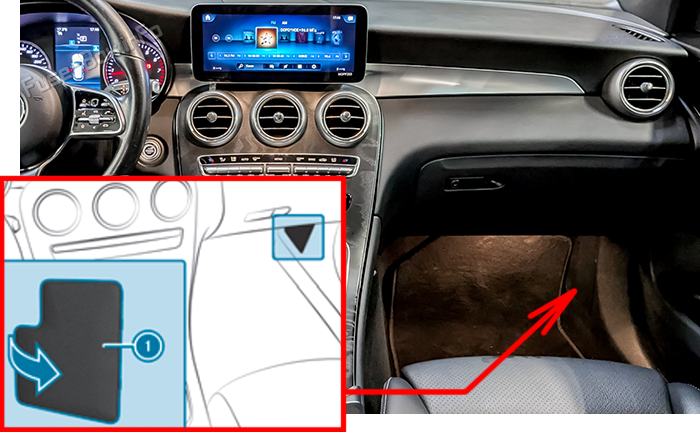

Отщёлкните крышку (1) и снимите её.Расположение блока предохранителей в салоне (ниша для ног): Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Схема блока предохранителей

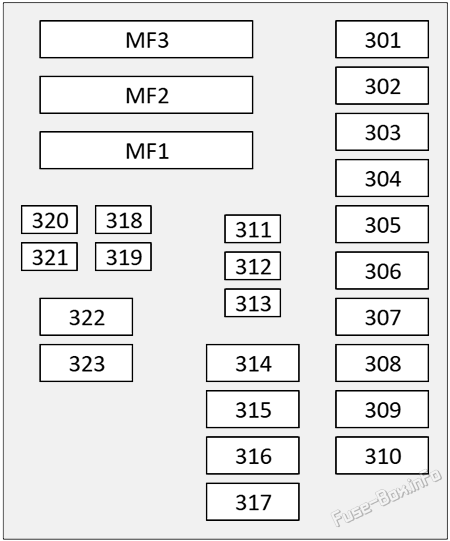

Схема блока предохранителей в салоне: Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Назначение предохранителей в передней нише для ног
№НоминалНазначение
3015AСервис-разъединение (48V)
10AСервис-разъединение (Гибрид)
30AAMG Поехали.
30230AЦентральный замок, функция внешнего зеркала, окно с питанием
30330AЦентральный замок, электростеклоподъёмник
30430AРадио-навигационные системы
30530AРегулировка/функции комфорта в передней части сиденья, отопление/ вентиляция сиденья
30630AРегулировка/функции комфорта в передней части сиденья, отопление/ вентиляция сиденья
30720AABS/ASR/ESP/BAS/ESP
3087.5APTC- Гибридный джип
30820AВспомогательное отопление
31020AЭлектроника двигателя
3117.5ACOLLISION PREVENT ASSIST PLUS, DISTRONIC PLUS:: Управление транспортными средствами assist системы буд-дирования
31210AШум/полосная крыша, панорамный крыша
3137.5A5.7.6 электрический стояночный тормоз,AMG, гибридная электроника
31415AAGILITY SELECT
3155AЭлектроника двигателя
3167.5AСистемы подушки безопасности
31730AШум/полосная крыша, панорамный крыша
3185AСпутниковая противоугонная система/противоугонная сигнализация
3197.5AKEYLESS-GO
3205AЦентрализованное блокирование,KEYLESS-GO
32110A6.11 Замок зажигания
3227.5AТематический блок документов
3235AЭлектроника двигателя
MF1Обогреваемое / регулируемое рулевое колесо, многофункциональное рулевое колесо, радио- и навигационные системы, датчик дождя/светового освещения
MF2Система отопления и кондиционирования, натяжение ремня слева/справа, загрузка спереди беспроводной телефонной связи
MF3Система А/С/нагреватель, система вызова экстренных служб, электроника двигателей, камера сажевого оборудования, радионавигационные системы,USB Зарядное разъем в заднем отсеке

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

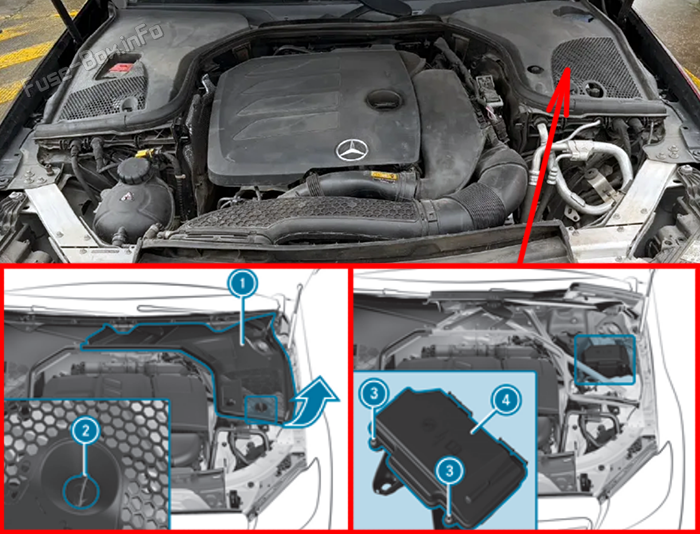

Зажим (2) на обложке (1) поворачивается на четверть левой стороны и сворачивается вверх. Открутить винты (3) и удалить блок предохранителей обложка (4).Расположение блока предохранителей в моторном отсеке: Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Схема блока предохранителей

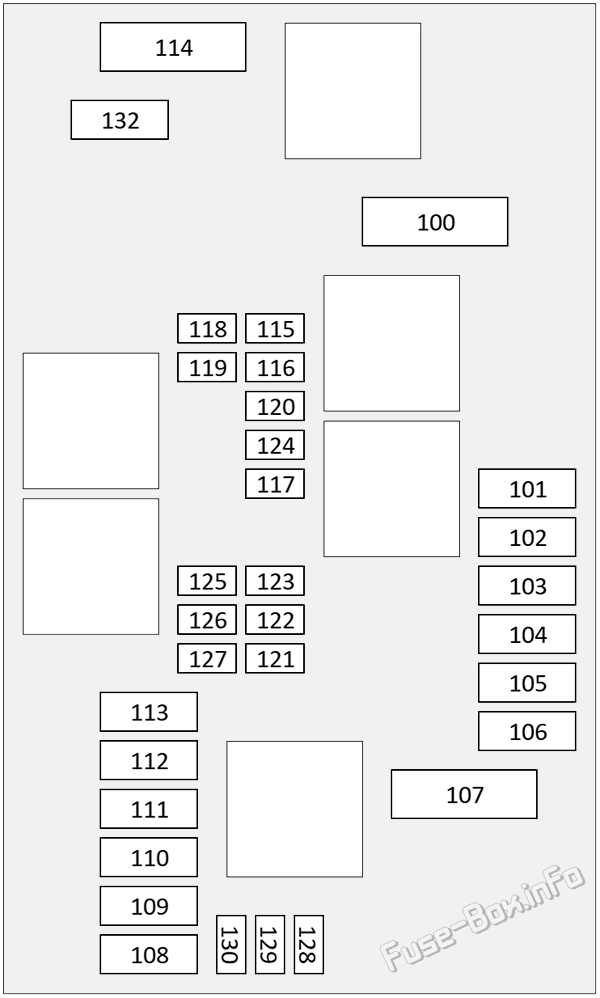

Схема блока предохранителей в моторном отсеке: Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

6.4.2 Назначение предохранителей в моторном отсеке
№НоминалНазначение
F10040AABS/ASR/ESP/BAS/ESP
F10115AЭлектроника двигателя
F10220AЭлектроника двигателя
F10315AЭлектроника двигателя
F10420AЭлектроника двигателя
F10760AЭлектроника двигателя
F11020AВнешний свет, регулировка диапазона фар
F11120AВнешний свет, регулировка диапазона фар
F11230AСтеклоочистители ветрового стекла
F11330AЭлектроника двигателя, стартер
F11440AAGILITY SELECT
F1167.5AABS/ASR/ESP/BAS/ESP
F11815AЭлектроника двигателя
F11915AЭлектроника двигателя
F12110AАвтоматическая трансмиссия
F1225AАвтоматическая трансмиссия
F1235AПередний блок управления кузовом
F1255AЭлектроника двигателя
F1265AВнешний свет, выключатель внешнего огня, регулировка диапазона фар
F1275AЭлектроника двигателя, стартер
F1285AABS/ASR/ESP/BAS/ESP
F1297.5AUSB Зарядное разъем в заднем отсеке
F1325AAIRMATIC/ Воздушная остановка

Блок предохранителей в багажнике

Расположение блока предохранителей

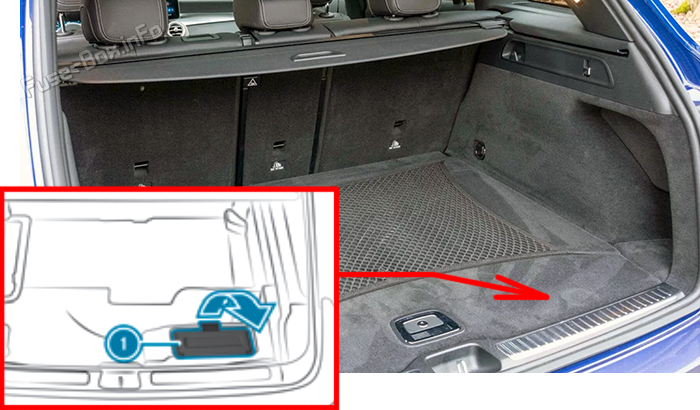

Поднимите пол багажника, затем откройте крышку (1) по направлению стрелки.Расположение блока предохранителей в багажнике: Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Схема блока предохранителей

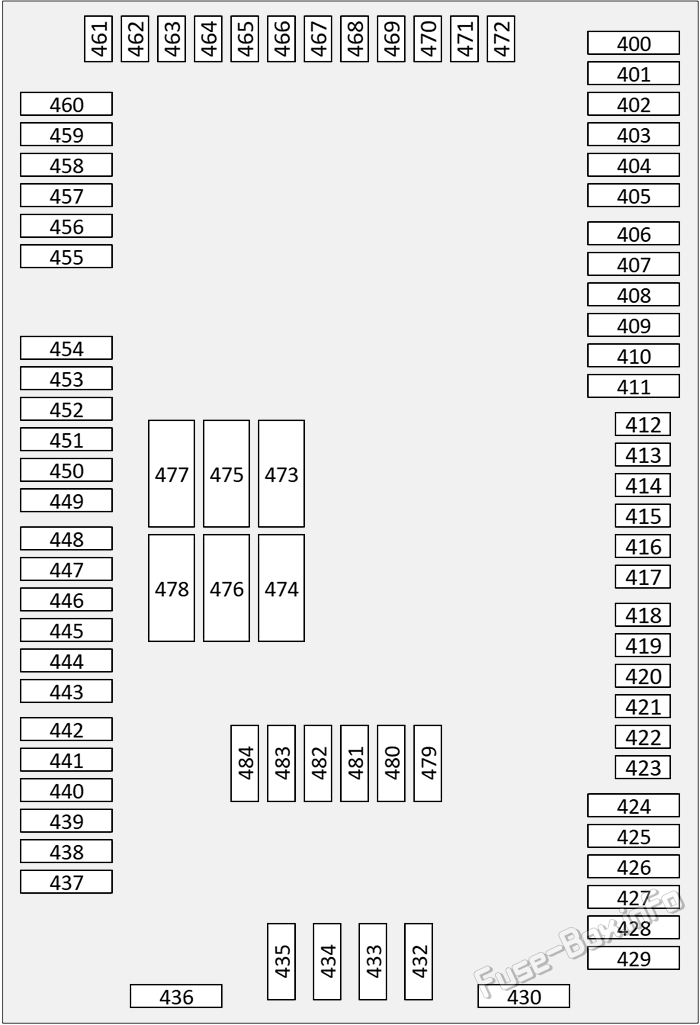

Схема блока предохранителей в багажнике: Mercedes-Benz GLC-Class (X253/C253; 2020-2022)

Назначение предохранителей в багажнике
№НоминалНазначение
4035AРозетка 230 В
40430AФункции регулировки/удобства сиденья спереди
40530AФункции регулировки/удобства сиденья спереди
40630AЦентральный замок, функция внешнего зеркала, окно с питанием
40830AЦентральный замок, электростеклоподъёмник
40915AТопливная система
41025A5.7.6 электрический стояночный тормоз,AMG; Электроника двигателя
41130AНатяжение ремня слева/справа
4125AГибридная электроника
4135A48-вольтная цепочка
4145AСистема контроля давления в шинах
4155AСистема отопления и кондиционирования
41610AЭлектроника двигателя
4175AКамера заднего вида
42725AУстройство управления транспортным средством специального назначения
4285A5.7.6 электрический стояночный тормоз,AMG
44325AУстройство управления транспортным средством специального назначения
44420AПовреждение прицепа
44530AПовреждение прицепа
44630AПовреждение прицепа
44720AПовреждение прицепа
44830AПовреждение прицепа
44930AРозетка 230 В
45015AУстройство управления транспортным средством специального назначения
45130AОтопление/вентиляция сидений
45325AТопливная система
45430AНатяжение ремня слева/справа
45515AРазвлечения в заднем отсеке
45615AРозетка 12 В в багажнике
45715AПрикуриватель / передняя розетка
45815AРозетка 12 В в багажнике
46215AAIRMATIC / пневмоподвеска
4675AФункции регулировки/удобства сиденья спереди
4695AKEYLESS-GO
4705AФункции регулировки/удобства сиденья спереди
4725AСистемы помощи вождению
47340AЗвуковая система
47430AПодогреваемое заднее окно
47540AЛегко-пакетный задний вход
47640AЗадний блок управления кузовом
47740AЗадний блок управления кузовом
47840AТопливная система
