Предохранители и реле Mercedes Benz Glb Class X247 2020-2026
Схемы относятся к указанным годам и вариантам Mercedes Benz Glb Class X247 2020-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
В этой статье рассматривается первое поколение Mercedes-Benz GLB-Class (X247), выпускающееся с 2020 по 2026 год. Здесь вы найдёте схемы блоков предохранителей Mercedes-Benz GLB180, GLB200, GLB250, GLB35, GLB180 d, GLB200 d и GLB220d (2020, 2021, 2022, 2023, 2024, 2025, 2026), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mercedes-Benz GLB-Class 2020-2026
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

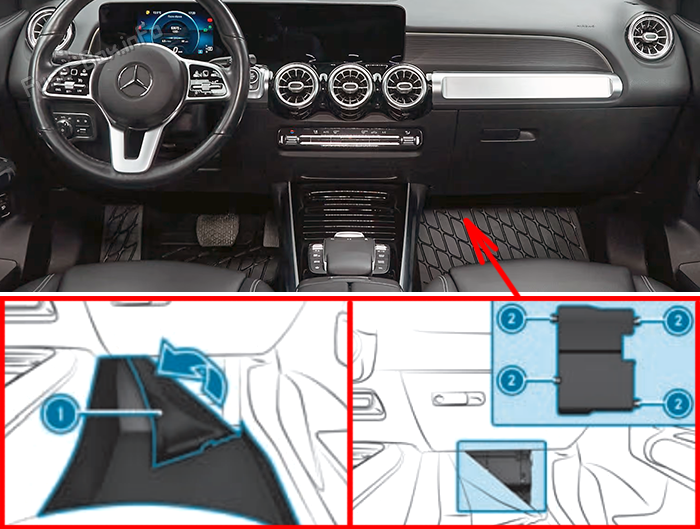

Расположение блока предохранителей
Откиньте коврик (1) по направлению стрелки, затем выверните болты (2) и снимите крышку блока.

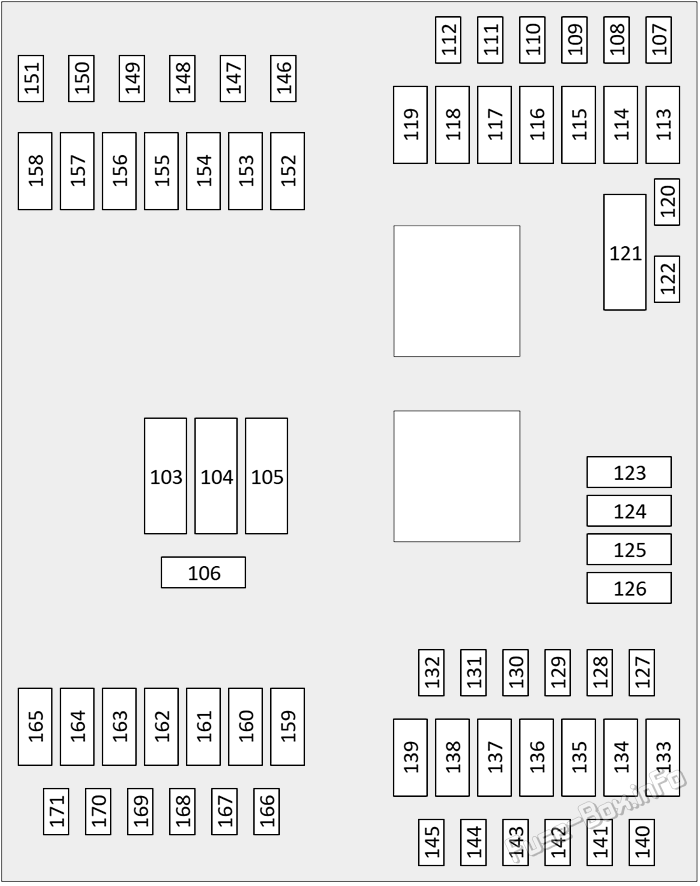

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 103 | 40A | Система отопления и кондиционирования |
| 104 | 30A | Аудиосистема |
| 105 | 30A | AMG:: полный привод |
| 40A | Дизель: полный привод | |
| 106 | 30A | Система сигнализации против угона,CBC/SAM, центральный шлюз, задний стеклоочиститель |
| 107 | 5A | DISTRONIC/FCW |
| 108 | 5A | Система экстренного вызова |
| 109 | 15A | Мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо |
| 110 | 10A | Диагностика |
| 111 | 7.5A | Тематический блок инструментов |
| 112 | 7.5A | Система удержания подушек безопасности |
| 113 | 30A | Сдвижной / панорамный люк |
| 114 | 15A | Регулировка амортизаторов |
| 115 | 30A | Система удержания подушек безопасности |
| 116 | 7.5A | Сиденье водителя, сиденье пассажира |
| 117 | 30A | Центральная консоль или розетка 115/230 В |
| 119 | 30A | Система удержания подушек безопасности |
| 121 | 40A | Подогреваемые задние окна |
| 123 | 10A | Розетка питания / USB |
| 124 | 20A | Прикуриватель / передняя розетка |
| 126 | 20A | Сокет, сопоставление нагрузки, специальные транспортные средства |
| 129 | 10A | Система сигнализации против угона |
| 130 | 5A | Гибридный |
| 131 | 5A | Аудиосистема |
| 132 | 7.5A | Электронный замок зажигания, блокировка рулевой колонки |
| 134 | 30A | Полный привод, AMG |
| 135 | 15A | Дизель: Двигатель |
| 136 | 30A | Сиденье водителя, сиденье пассажира |
| 138 | 30A | Сиденье водителя, сиденье пассажира |
| 139 | 20A | Полный привод, AMG |
| 140 | 15A | Накладная панель управления |
| 142 | 7.5A | Выключатель стоп-сигналов |
| 143 | 7.5A | Контрольная панель |
| 144 | 5A | Панель управления, мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо |
| 145 | 10A | Мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо |
| 146 | 7.5A | Мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо |
| 148 | 5A | Мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо |
| 149 | 10A | Полный привод, AMG |
| 151 | 7.5A | Гибридный |
| 152 | 25A | Комбинация приборов, мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо, аудиосистема |
| 153 | 10A | Гибридный |
| 154 | 30A | Функции дверей |
| 155 | 10A | Гибридный |
| 156 | 30A | Функции дверей |
| 158 | 30A | CBC/SAM, внешнее освещение, предупреждающие о опасности вспышки /ECO |
| 159 | 25A | Топливный насос |
| 160 | 10A | Электронный замок зажигания, блокировка рулевой колонки |
| 161 | 30A | Функции дверей |
| 163 | 30A | Функции дверей |
| 165 | 30A | CBC/SAM, внешнее освещение, предупреждающие о опасности вспышки /ECO |
| 166 | Система/нагреватель А/С,ETC/DSRC Прослушивание карт | |
| 167 | 5A | Централизованный обзор, система контроля давления в шинах |
| 168 | 5A | Мультимедийный бокс, телефонная система, навигация, многофункциональное рулевое колесо |
| 169 | 7.5A | DISTRONIC/FCW, внешнее освещение, предупреждающие о опасности вспышки /ECO, многомедийный ящик, телефонная система, навигация, многофункциональное рулевое колесо, стеклоочистители переднего стекла, датчик дождя |
| 170 | 10A | прикуриватель Передняя часть костюма, многомедийная коробка, телефонная система, навигация, многофункциональное рулевое колесо |
| 171 | 7.5A | Парктронная система |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

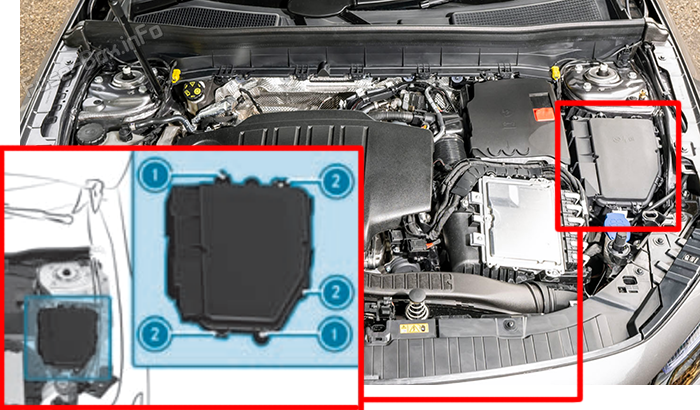

Расположение блока предохранителей
Выверните болты (1), затем нажмите на фиксаторы (2) и снимите крышку.

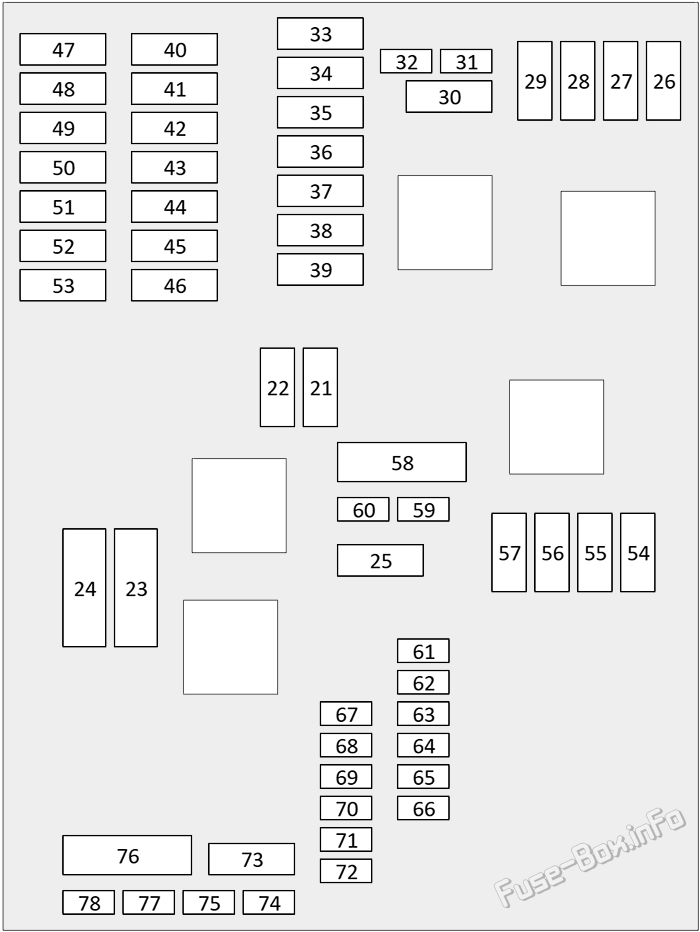

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 21 | 30A | CBC / SAM, фары |
| 22 | 20A | Фары |
| 23 | 40A | ESP / стояночный тормоз |
| 24 | 60A | ESP / стояночный тормоз |
| 26 | 15A | Группа управления двигателем |
| 25A | Группа управления двигателем | |
| 27 | 15A | Диагностика, блок управления двигателем |
| 28 | 15A | Группа управления двигателем |
| 29 | 15A | Дизельные двигатели, блок управления двигателя |
| 30 | 15A | Регулятор двигателя, гибридный |
| 31 | 10A | Регулятор двигателя, гибридный |
| 40 | 30A | CBC / SAM, фары |
| 41 | 10A | Группа управления двигателем |
| 42 | 30A | CBC / SAM, рог фанар, стеклоочистители передняя часть, датчик дождя |
| 43 | 10A | Автоматическая трансмиссия, блок управления двигателем |
| 44 | 30A | Передние стеклоочистители, датчик дождя |
| 45 | Автоматическая передача | |
| 46 | 10A | Гибридный |
| 47 | 7.5A | DISTRONIC/FCW |
| 48 | 20A | Фары |
| 49 | Автоматическая передача | |
| 50 | 5A | Гибридный |
| 51 | Автоматическая передача | |
| 52 | Система отопления и кондиционирования | |
| 53 | 7.5A | Система отопления и кондиционирования |
| 54 | 10A | Группа управления двигателем |
| 55 | 7.5A | Группа управления двигателем |
| 56 | 5A | Группа управления двигателем |
| 57 | 10A | Автоматическая трансмиссия, дизельный двигатель, гибридный |
| 60 | Полный привод, AMG | |
| 61 | Гибридный | |
| 63 | 5A | Гибридный |
| 64 | Фары | |
| 65 | Школа вождения | |
| 66 | 5A | Гибридный |
| 67 | 5A | Дизельные двигатели |
| 68 | 5A | CBC / SAM |
| 69 | 5A | Группа управления двигателем |
| 70 | 7.5A | DISTRONIC/FCW |
| 71 | 5A | Группа управления двигателем |
| 72 | 5A | ESP / стояночный тормоз |
| 73 | 30A | Запуск |
| 74 | Диод | Запуск |
| 75 | 5A | Запуск |
| 76 | 40A | Гибридный |
| 78 | ESP / стояночный тормоз, гибридный |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

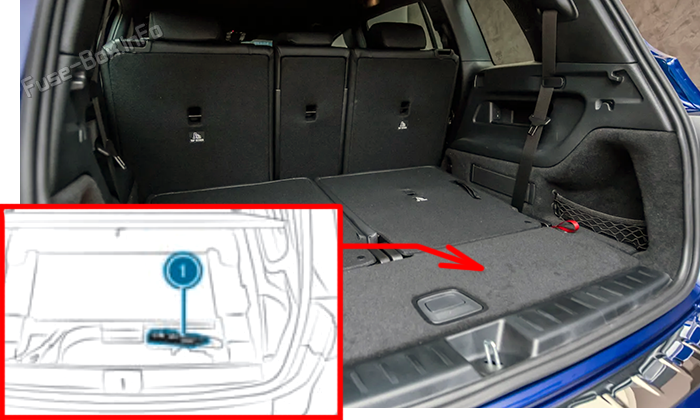

Расположение блока предохранителей
Поднимите крышку багажника.

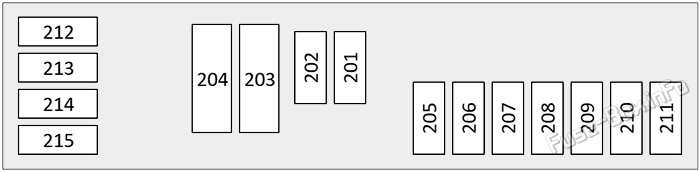

Схема блока предохранителей
| № | Номинал | Назначение |
|---|---|---|
| 202 | 25A | Тягово-сцепное устройство |
| 208 | Тягово-сцепное устройство | |
| 209 | 20A | Тягово-сцепное устройство |
| 210 | 30A | Тягово-сцепное устройство |
| 211 | 20A | Тягово-сцепное устройство |
