Предохранители и реле Mercedes-Benz GLC-Class (X253/C253, 2015-2019..)
Схемы относятся к указанным годам и вариантам Mercedes-Benz GLC-Class (X253/C253, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz GLC-Class 2015-2019…
Предохранители прикуривателя (розетки) в Mercedes-Benz GLC-Class Это предохранители № 445 (розетка в багажнике), № 446 (передний прикуриватель, внутренняя розетка) и № 447 (правая задняя розетка на центральной консоли) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

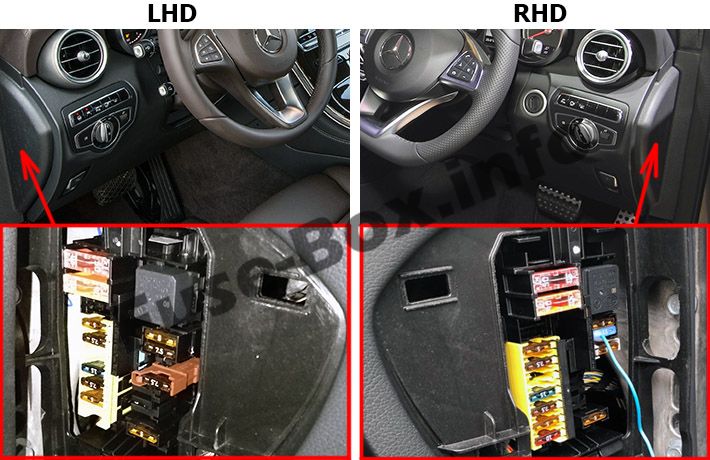

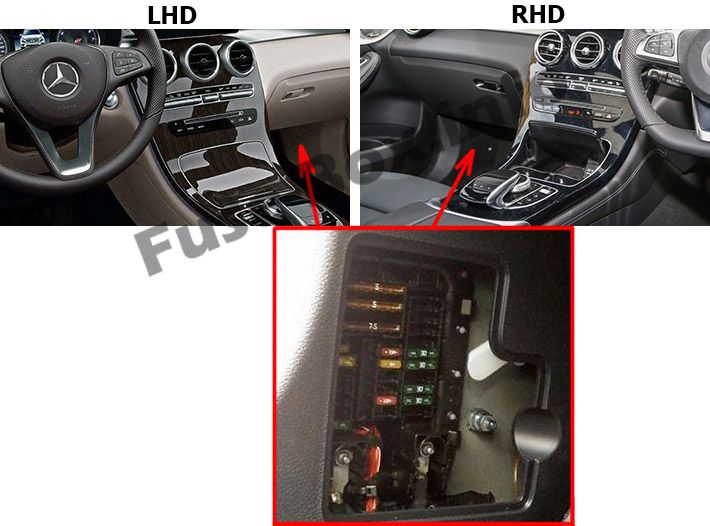

Расположение блока предохранителей
Блок предохранителей расположен на краю приборной панели со стороны водителя, за крышкой.

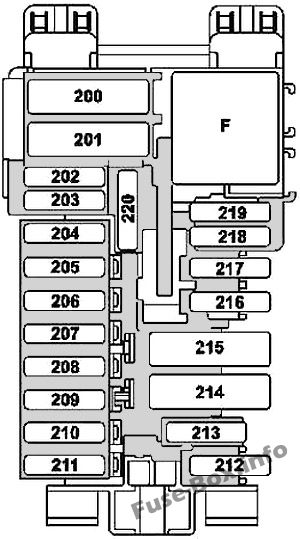

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 200 | Передний блок управления SAM | 50 |
| 201 | Передний блок управления SAM | 40 |
| 202 | Сирена сигнализации | 5 |
| 203 | Действительно с коробкой передач 716: Блок управления электроблокировкой рулевого управления | 20 |
| 204 | Диагностический разъем | 5 |
| 205 | Блок управления электронным замком зажигания | 7.5 |
| 206 | Аналоговые часы | 5 |
| 207 | Блок управления климат-контролем | 15 |
| 208 | Приборный щиток | 7.5 |
| 209 | Блок управления климат-контролем Блок управления верхней панели управления | 5 |
| 210 | Блок управления модуля трубки рулевой колонки | 10 |
| 211 | Запасной | 25 |
| 212 | Запасной | 5 |
| 213 | Блок управления электронной программой стабилизации | 5 |
| 214 | Запасной | 30 |
| 215 | Запасной | - |
| 216 | Лампа вещевого ящика | 7.5 |
| 217 | Версия для Японии: специальный блок управления ближней связью | 5 |
| 218 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 219 | Блок управления системой измерения веса (WSS) | 5 |
| 220 | Запасной | - |
| Реле | ||
| F | Реле, цепь 15R |
Блок предохранителей в пространстве для ног переднего пассажира
Блок предохранителей в пространстве для ног переднего пассажира
Расположение блока предохранителей

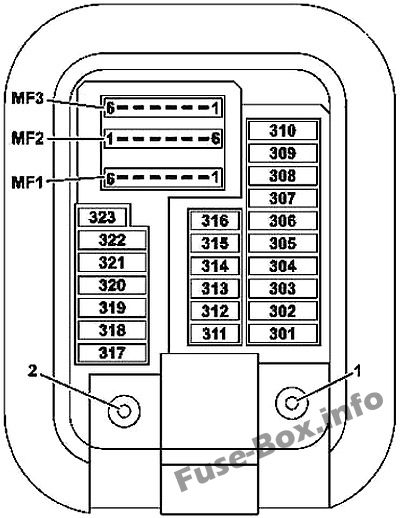

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 301 | Гибрид: пиропредохранитель через устройство отключения высокого напряжения | 5 |
| 302 | Блок управления правой передней дверью | 30 |
| 303 | Блок управления левой задней дверью | 30 |
| 304 | Действительно для коробки передач 722: Интеллектуальный сервомодуль для ПРЯМОГО ВЫБОРА (A80) | 20 |
| 305 | Блок управления сиденьем водителя Блок управления подогревом сиденья водителя Блок управления подогревом переднего сиденья | 30 |
| 306 | Блок управления сиденьем переднего пассажира Блок управления подогревом сиденья переднего пассажира Блок управления подогревом переднего сиденья | 30 |
| 307 | Запасной | - |
| 308 | Версия для США: электрический разъем управления электрическим тормозом | 30 |
| 309 | Блок управления системой экстренного вызова | 10 |
| 309 | блок управления ГЕРМЕС Модуль связи телематических услуг | 5 |
| 310 | Запасной | - |
| 311 | Электронный регулятор нагнетательного вентилятора | 10 |
| 312 | Блок управления потолочной панелью управления | 10 |
| 313 | Гибрид: блок управления преобразователем постоянного тока в постоянный | 10 |
| 314 | Запасной | - |
| 315 | Блок управления силовым агрегатом Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 5 |
| 316 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 317 | Модуль управления панорамным сдвижным люком Модуль управления сдвижной крышей | 30 |
| 318 | Блок управления стационарным отопителем | 20 |
| 319 | Гибрид: высоковольтный нагреватель PTC | 5 |
| 320 | Блок управления AIR BODY CONTROL | 15 |
| 321 | Версия для Японии: специальный блок управления ближней связью | 5 |
| 322 | Головное устройство | 20 |
| 323 | Блок управления системой парковки | 5 |
| МФ1/1 | Аудио/COMAND дисплей Двигатель вентилятора аудиооборудования | 7.5 |
| МФ1/2 | Стерео многофункциональная камера Многофункциональная монокамера | 7.5 |
| МФ1/3 | Датчик дождя/света с дополнительными функциями Блок управления потолочной панелью управления | 7.5 |
| МФ1/4 | Блок управления сиденьем водителя Блок управления подогревом сиденья водителя Блок управления подогревом переднего сиденья | 7.5 |
| МФ1/5 | Блок управления сиденьем переднего пассажира Блок управления подогревом сиденья переднего пассажира Блок управления подогревом переднего сиденья | 7.5 |
| МФ1/6 | Блок управления модуля трубки рулевой колонки | 7.5 |
| МФ2/1 | Левый передний реверсивный натяжитель аварийного натяжения | 5 |
| МФ2/2 | Панель управления аудио/COMAND Тачпад | 5 |
| МФ2/3 | Правый передний реверсивный натяжитель аварийного натяжения | 5 |
| МФ2/4 | Проекционный дисплей | 5 |
| МФ2/5 | Мультимедийный соединительный блок | 5 |
| МФ2/6 | Гибрид: Электрический компрессор хладагента | 5 |
| МФ3/1 | Линия обратной связи, клемма 30g, передний блок управления SAM | 5 |
| МФ3/2 | Блок управления радарными датчиками | 5 |
| МФ3/3 | Запасной | - |
| МФ3/4 | Группа кнопок панели приборов со стороны водителя | 5 |
| МФ3/5 | Задний блок управления кондиционером | 5 |
| МФ3/6 | Блок управления системой контроля давления в шинах |
Блок предохранителей в салоне

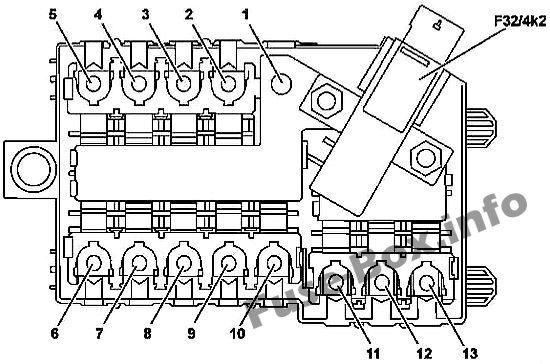

Блок предохранителей в салоне
| № | Плавленый компонент | Amp |
|---|---|---|
| 1 | Блок предохранителей в моторном отсеке | - |
| 2 | Гибрид: дополнительное реле аккумулятора для функции ECO start/stop | 150 |
| 3 | Регулятор вентилятора | 40 |
| 4 | Запасной | - |
| 5 | Действительно для дизельного двигателя: Усилитель отопителя PTC | 150 |
| 6 | Блок предохранителей в правой передней стойке | 80 |
| 7 | Задний модуль предохранителей и реле | 150 |
| 8 | Запасной | - |
| 9 | Запасной | - |
| 10 | Действительно для коробки передач 725 (кроме GLC 350 e 4Matic): Полностью интегрированный блок управления коробкой передач | 60 |
| 10 | GLC 350 e 4Matic: полностью интегрированный блок управления коробкой передач | 100 |
| 11 | Запасной | - |
| 12 | Задний модуль предохранителей и реле | 40 |
| 13 | Блок предохранителей в правой передней стойке | 50 |
| Ф32/4к2 | Реле отключения тока покоя |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

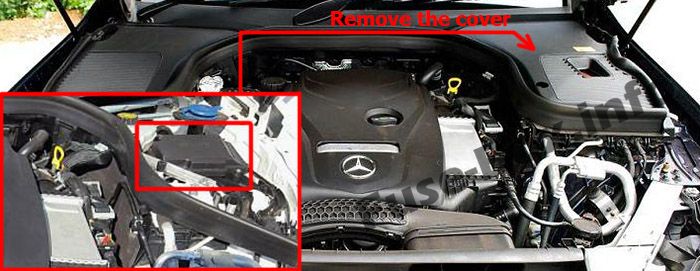

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева), под крышкой.

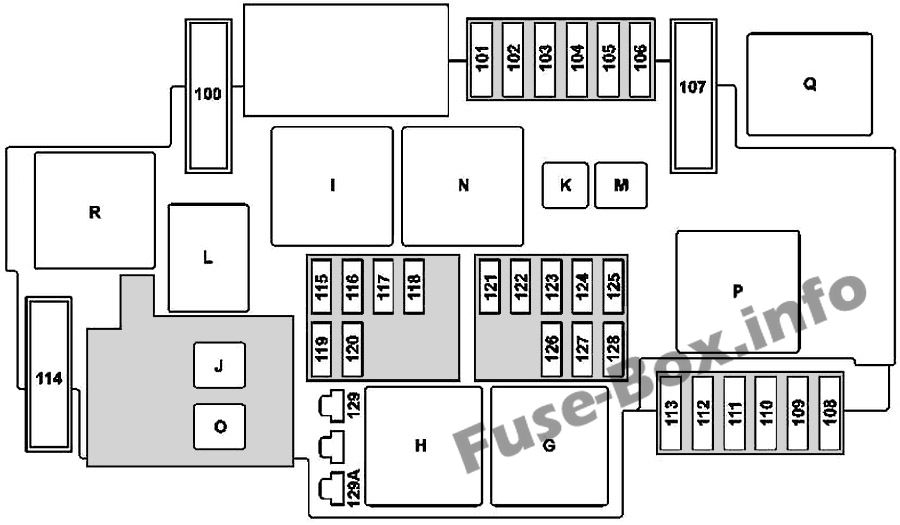

Схема блока предохранителей
| № | Плавленый компонент | Amp |
|---|---|---|
| 100 | Гибрид: вакуумный насос | 40 |
| 101 | Соединительная втулка, контур 87/2 | 15 |
| 102 | Соединительная втулка, контур 87/1 | 20 |
| 103 | Соединительная втулка, цепь 87/4 | 15 |
| 104 | Соединительная втулка, цепь 87/3 | 15 |
| 105 | Действительно для коробки передач 722.9 (кроме 722.930): Блок управления вспомогательным масляным насосом рабочей жидкости АКПП | 15 |
| 106 | Запасной | - |
| 107 | Действительно с двигателем 274.9: Электрический насос охлаждающей жидкости | 60 |
| 108 | Статическая светодиодная фара: Блок правой передней фары Высокопроизводительный светодиод, динамический светодиодный налобный фонарь: Левый передний фонарь Правая передняя фара | 20 |
| 109 | Мотор стеклоочистителя | 30 |
| 110 | Статическая светодиодная фара: передний левый фонарь Высокопроизводительный светодиод, динамический светодиодный налобный фонарь: Левый передний фонарь Правая передняя фара | 20 |
| 111 | Стартер | 30 |
| 112 | Гибрид: датчик педали акселератора | 15 |
| 113 | Запасной | - |
| 114 | Компрессор AIR BODY CONTROL | 40 |
| 115 | Левый рог и правый рог | 15 |
| 116 | Запасной | - |
| 117 | Запасной | - |
| 118 | Гибрид: блок управления электронной программой стабилизации | 5 |
| 119 | Цепь 87 разъема C2, втулка | 15 |
| 120 | Цепь 87 разъема C1, втулка | 5 |
| 121 | Блок управления электронной программой стабилизации | 5 |
| 122 | реле КПК | 5 |
| 123 | Запасной | - |
| 124 | Запасной | - |
| 125 | Передний блок управления SAM | 5 |
| 126 | Блок управления силовым агрегатом Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 5 |
| 127 | Гибрид: ограничитель падения напряжения | 5 |
| 128 | Блок левой передней фары и выключатель наружного освещения | 5 |
| 129 | Гибрид: Реле цепи стартера 50 | 30 |
| 129A | Гибрид: Реле цепи стартера 50 | 30 |
| Реле | ||
| G | Реле цепи 15 моторного отсека | |
| H | Цепь стартера 50 реле | |
| I | Гибрид: реле вакуумного насоса (+) | |
| J | реле КПК | |
| K | Действительно для коробки передач 722.9 (кроме 722.930): Реле масляного насоса | |
| L | Реле звукового сигнала | |
| M | Реле обогревателя парковочного положения дворников | |
| N | Цепь реле 87М | |
| O | Гибрид: Реле цепи стартера 15 | |
| P | Действительно с двигателем 274.9: Реле насоса охлаждающей жидкости | |
| Q | Гибрид: реле вакуумного насоса (-) | |
| R | Реле КОНТРОЛЯ ВОЗДУХА КУЗОВА |

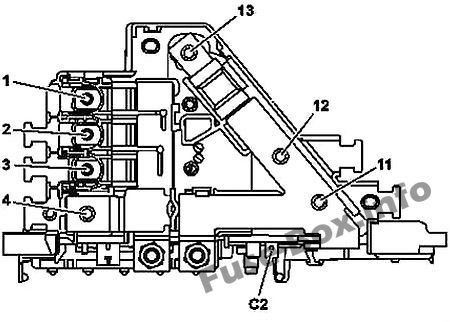

Блок предохранителей двигателя

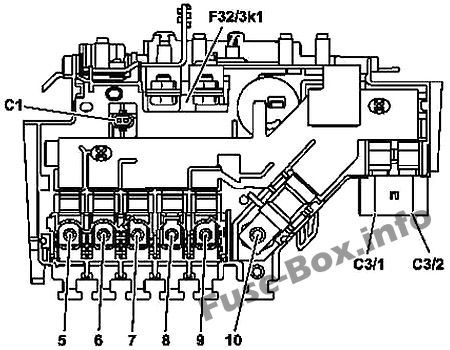

Блок предохранителей двигателя
Версия 1
Версия 2
| № | Плавленый компонент | A |
|---|---|---|
| 1 | Запасной | - |
| 2 | Действительно для дизельного двигателя: Выходной каскад накаливания | 100 |
| 3 | Блок предохранителей и реле двигателя | 60 |
| 4 | Подключение аккумуляторной батареи бортовой сети | - |
| 5 | Блок предохранителей и реле двигателя | 150 |
| 6 | Левый модуль предохранителей и реле | 125 |
| 7 | Двигатель вентилятора (600 Вт / 850 Вт) | 80 |
| 8 | Блок управления электроусилителем руля | 125 |
| 9 | Двигатель вентилятора (1000 Вт) | 150 |
| 10 | Блок предохранителей салона автомобиля | 200 |
| 11 | Запасной | - |
| 12 | Гибрид: блок управления силовой электроникой С двигателем 651.9 и исполнением для США: Блок управления отопителем с каталитическим нейтрализатором | - |
| 13 | Генератор | 400 |
| C1 | Гибрид: реле развязки | - |
| C2 | Гибрид: Цепь 31 | - |
| C3/1 | Блок управления электронной программой стабилизации | 40 |
| C3/2 | Блок управления электронной программой стабилизации | 60 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

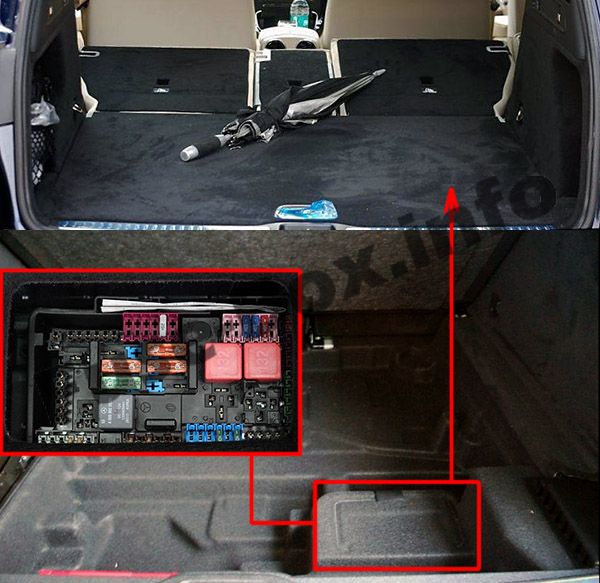

Расположение блока предохранителей
Блок предохранителей находится в багажном отделении (справа), под обивкой пола и под крышкой.

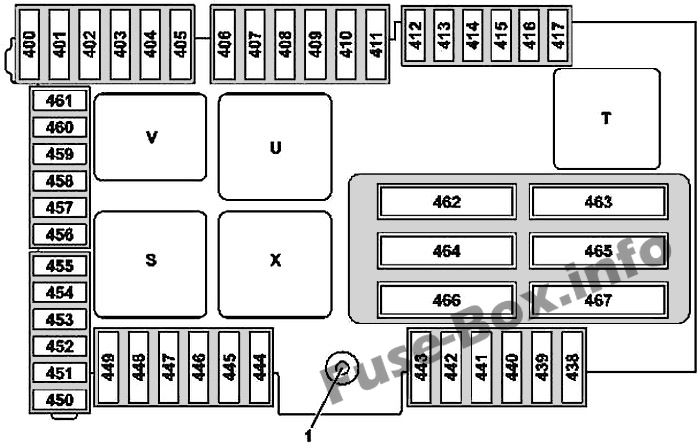

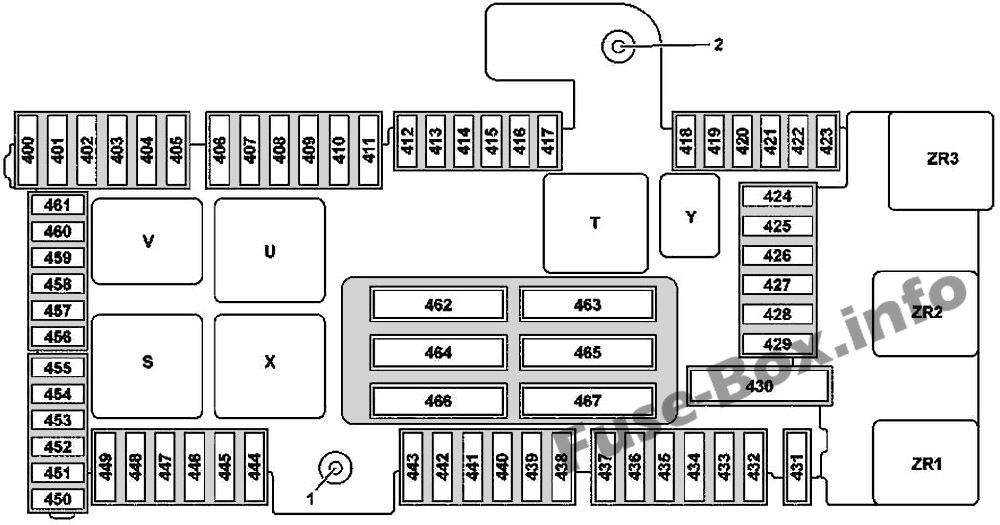

Схема блока предохранителей
Версия 1
Версия 2
| № | Плавленый компонент | Amp |
|---|---|---|
| 1 | Клемма 30 питание "E1" | |
| 2 | Терминал 30г "Е2" корм | |
| 400 | BlueTEC: блок управления AdBlue | 25 |
| 401 | BlueTEC: блок управления AdBlue | 15 |
| 402 | BlueTEC: блок управления AdBlue | 20 |
| 403 | Действительно до 30.11.2015: Переключатель частично электрической регулировки сиденья переднего пассажира | 30 |
| 403 | Действительно с 01.12.2015: Переключатель частично электрической регулировки сиденья переднего пассажира | 25 |
| 404 | Действительно до 30.11.2015: Переключатель частично электрической регулировки сиденья водителя | 30 |
| 404 | Действительно с 01.12.2015: Переключатель частично электрической регулировки сиденья водителя | 25 |
| 405 | Запасной | - |
| 406 | Блок управления левой передней дверью | 30 |
| 407 | Запасной | - |
| 408 | Блок управления задней правой дверью | 30 |
| 409 | Запасной | - |
| 410 | Приемник радиоуправления стационарным отопителем Переключатель антенны для телефона и стационарного обогревателя | 5 |
| 411 | Левый передний реверсивный натяжитель аварийного натяжения | 30 |
| 412 | Гибрид: блок управления системой управления батареями | 7.5 |
| 413 | Блок управления крышкой багажника | 5 |
| 414 | Тюнер | 5 |
| 415 | Блок управления крышкой камеры Генератор распылителя духов | 5 |
| 416 | Антенный усилитель/компенсатор сотовой телефонной системы Контактная пластина мобильного телефона | 7.5 |
| 417 | Блок управления камерой 360° Камера заднего вида | 5 |
| 418 | Блок управления подогревом заднего сиденья Блок управления АИРСКАРФ | 5 |
| 419 | Блок управления регулировкой поясничной опоры сиденья переднего пассажира | 5 |
| 420 | Блок управления регулировкой поясничной опоры сиденья водителя | 5 |
| 421 | Запасной | - |
| 422 | Запасной | - |
| 423 | Блок управления усилителем звуковой системы | 5 |
| 424 | Блок управления AIR BODY CONTROL Plus Действительно для двигателя 276: Блок управления звуком двигателя | 15 |
| 425 | Запасной | - |
| 426 | Запасной | - |
| 427 | Запасной | - |
| 428 | Запасной | - |
| 429 | Запасной | - |
| 430 | Запасной | - |
| 431 | Многофункциональный блок управления автомобиля специального назначения | 25 |
| 432 | Многофункциональный блок управления автомобиля специального назначения | 25 |
| 433 | Блок управления распознаванием прицепа | 20 |
| 434 | Блок управления распознаванием прицепа | 30 |
| 435 | Блок управления распознаванием прицепа | 25 |
| 436 | Блок управления распознаванием прицепа | 15 |
| 437 | Блок управления распознаванием прицепа | 25 |
| 438 | Блок управления преобразователем постоянного/переменного тока | 30 |
| 439 | Запасной | - |
| 440 | Блок управления подогревом заднего сиденья Блок управления АИРСКАРФ | 30 |
| 441 | Блок управления АИРСКАРФ | 30 |
| 442 | Блок управления топливной системой | 25 |
| 443 | Правый передний реверсивный натяжитель аварийного натяжения | 30 |
| 444 | Электрический разъем планшетного ПК | 15 |
| 445 | Розетка в багажном отделении | 15 |
| 446 | Передний прикуриватель с подсветкой пепельницы Розетка в салоне автомобиля | 15 |
| 447 | Розетка на центральной консоли сзади справа 12В | 15 |
| 448 | Действительно для коробки передач 722, 725: Конденсатор парковочной собачки | 10 |
| 449 | Действительно для двигателя 626: Элемент топливного фильтра со встроенным нагревателем Гибрид: звуковой генератор | 5 |
| 450 | Задний блок управления SAM | 5 |
| 451 | Блок управления топливной системой BlueTEC: блок управления AdBlue® | 5 |
| 452 | Встроенный радарный датчик в наружный правый задний бампер Встроенный радарный датчик внешнего левого заднего бампера Радарный датчик центрального заднего бампера Датчик радара в заднем правом бампере снаружи Датчик радара в заднем левом бампере снаружи | 5 |
| 453 | Датчик радара в переднем левом бампере Радарный датчик правого переднего бампера Блок управления COLLISION PREVENTION ASSIST | 5 |
| 454 | Действительно для коробки передач 722: Полностью интегрированный блок управления коробкой передач | 7.5 |
| 454 | BlueTEC: блок управления AdBlue | 5 |
| 455 | Блок управления преобразователем постоянного/переменного тока | 5 |
| 456 | Передний радарный датчик дальнего действия Блок электроуправления ДИСТРОНИК | 5 |
| 457 | Гибридный: Блок управления силовой электроникой Блок управления DC/DC преобразователем Блок управления силовой электроникой | 5 |
| 458 | Задний коммутационный модуль | 5 |
| 459 | Гибрид: зарядное устройство | 5 |
| 460 | Блок управления KEYLESS-GO | 10 |
| 461 | Антенный усилитель FM 1, AM, CL [ZV] и KEYLESS-GO | 5 |
| 462 | Блок управления усилителем звуковой системы | 40 |
| 463 | Обогреватель заднего стекла через помехоподавляющий конденсатор заднего стекла | 30 |
| 464 | Блок управления крышкой багажника Блок управления задней дверью | 40 |
| 465 | Задний блок управления SAM | 40 |
| 466 | Задний блок управления SAM | 40 |
| 467 | Действительно для двигателя 626: Элемент топливного фильтра со встроенным нагревателем | 40 |
| Реле | ||
| S | Реле цепи 15 салона автомобиля | |
| T | Реле обогревателя заднего стекла | |
| U | Подстаканник и реле розеток 2-го ряда сидений | |
| V | BlueTEC: реле AdBlue | |
| X | Реле холодильника и розеток 1-го ряда сидений/багажника | |
| Y | Запасное реле | |
| ZR1 | Действительно для двигателя 626: Реле нагревателя топливного фильтра | |
| ZR2 | Резервное реле | |
| ZR3 | Резервное реле |
