Предохранители и реле Mercedes-Benz GLK-Class (X204, 2009-2015)
Схемы относятся к указанным годам и вариантам Mercedes-Benz GLK-Class (X204, 2009-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz GLK-Class 2009-2015 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz GLK-Class являются предохранитель № 9 (гнездо в перчаточном ящике) в блоке предохранителей в моторном отсеке и предохранители № 71 (передний прикуриватель / передняя внутренняя розетка), № 72 (розетка 115 В), № 76 (внутренняя розетка) в багажном отделении. Блок предохранителей в отсеке.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

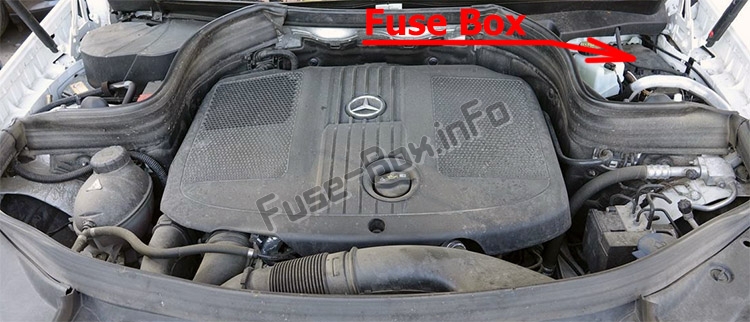

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева).

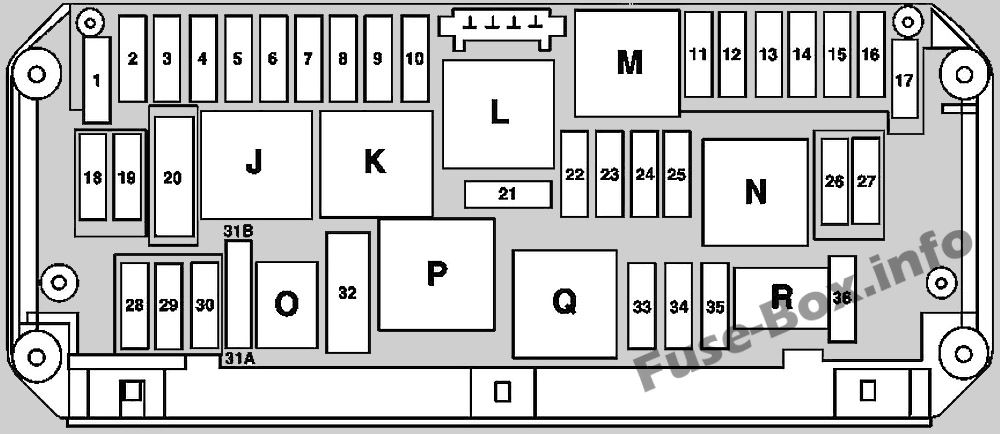

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок управления электронной программой курсовой устойчивости (N30/4) | 25 |
| 2 | Блок управления левой передней двери (N69/1) | 30 |
| 3 | Блок управления правой передней дверью (N69/2) | 30 |
| 4 | Действительно для двигателя 271.272 до 31.08.08: • Блок управления топливным насосом (N118) Действительно для двигателя 156 до 31.08.08: • Блок управления левым топливным насосом (N118/3) • Блок управления правым топливным насосом (N118/4) | 7.5 |
| 4 | Действительно для дизельного двигателя с 1.9.08: • Датчик запотевания топливного фильтра с нагревательным элементом (B76/1) | 20 |
| 5 | Комбинация приборов (А1) Действует с 1.6.10 • Выключатель наружного освещения (S1) | 7.5 |
| 6 | Действительно для дизельного двигателя: • Блок управления ME-SFI [ME] (N3/10) Действительно для бензинового двигателя: • Блок управления CDI (N3/9) | 10 |
| 7 | Предохранитель через реле клеммы 50, стартер (N10/1kM): • Стартер (М1) | 20 |
| 8 | Блок управления дополнительной удерживающей системой (N2/10) | 7.5 |
| 9 | Розетка в перчаточном ящике (X58/31) | 15 |
| 10 | Электродвигатель стеклоочистителя (M6/1) | 30 |
| 11 | Действительно для кода (523) Radio It/IB Audio 20 или кода (510) Audio 20 вкл. CD-чейнджер или код (525) Радио MB Audio 50 APS или код (511) Audio 50 APS вкл. DVD-чейнджер или код (527) COMAND APS с одним DVD-приводом (с навигацией) или код (512) COMAND APS вкл. DVD-чейнджер или с 1.6.09 с кодом (528) COMAND вкл. DVD-чейнджер: • Дисплей аудио/COMAND (A40/8) • Панель управления Audio/COMAND (A40/9) | 7.5 |
| 12 | Блок управления и управления автоматической системой кондиционирования воздуха (N22/7) Действительно для кода (220) PARKTRONIC или кода (483) Пакета ADVANCED AGILITY или кода (540) Рулонной солнцезащитной шторки или кода (873) Обогревателя левого и правого переднего сиденья или кода (B03) Функция ECO start/stop или кода (430) Внедорожный пакет: • Блок управления верхней панели управления (N72/1) | 7.5 |
| 13 | Блок управления модуля рулевой колонки (N80) | 7.5 |
| 14 | Блок управления электронной системой курсовой устойчивости (N30/4) | 7.5 |
| 15 | Блок управления дополнительной удерживающей системой (N2/10) | 7.5 |
| 16 | Действует для кода (386) Мобильный телефон: • Электрический разъем мобильного телефона (X39/37) Действительно для передачи 722: • Блок управления электронного модуля рычага селектора (N15/5) Действительно для кода (B03) Функция ECO start/stop Подключается через резервное реле (N10/1kQ): • Электрический трансмиссионный масляный насос (M42) | 5 |
| 17 | Действительно для кода (413) Панорамный стеклянный люк с верхним сдвижным люком: • Модуль управления панорамной сдвижной крышей (A98) Действительно для модели 204.0/2 с кодом (414) Стеклянная подъемно-сдвижная крыша с электроприводом: • Блок управления потолочной панелью управления (N70) | 30 |
| 18 | Действует до 30.11.09: • Выключатель наружного освещения (S1) | 7.5 |
| 19 | Блок управления электроблокировкой руля (N26/5) Блок управления электронным замком зажигания (N73) | 20 |
| 20 | Блок управления электронной программой курсовой устойчивости (N30/4) | 40 |
| 21 | Выключатель стоп-сигналов (S9/1) Выключатель освещения вещевого ящика (S17/9) Действительно для кода (U18) Автоматическое распознавание детского сиденья (ACSR): • Распознавание занятости сиденья переднего пассажира и ACSR (B48) Действительно без кода (494) Версия для США и без кода (U18) Автоматическое распознавание детского сиденья (ACSR [AKSE]): • Распознавание занятости сиденья переднего пассажира (B41/1) | 7.5 |
| 22 | Двигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным управлением (M4/7) Действительно для двигателя 271: • Соединительная втулка клеммы 87M2e (Z7/36) Действительно для двигателя 272 с кодом (494) версии для США: • Соединительная втулка клеммы 87M2e (Z7/36) Действительно для двигателя 272 без кода (494) Версия для США: • Клапан управления продувкой (Y58/1) Действительно для двигателя 642: • Блок управления CDI (N3/9) • Нагревательный элемент вентиляционной линии (R39/1) Действительно для двигателя 646: • Блок управления CDI (N3/9) • Соединительная втулка клеммы 87 (Z7/5) | 15 |
| 23 | Действительно для дизельного двигателя: • Задний блок управления SAM с модулем предохранителей и реле (N10/2) • Блок управления CDI (N3/9) • Соединительная втулка клеммы 87 (Z7/5) Действительно для двигателя 271: • Муфта разъема M1e цепи 87 (Z7/35) Действительно для двигателя 272: • Муфта разъема M1i цепи 87 (Z7/38) | 20 |
| 24 | Действительно для двигателя 272: • Муфта разъема M1e цепи 87 (Z7/35) Действительно для дизельного двигателя: • Соединительная втулка клеммы 87 (Z7/5) Действительно для двигателя 646: • Блок управления CDI (N3/9) | 15 |
| 25 | Действительно для двигателей 271, 272: • Блок управления ME-SFI [ME] (N3/10) Действительно для дизельного двигателя: • Лямбда-зонд перед каталитическим нейтрализатором (G3/2) | 15 |
| 26 | Действительно для кода (510) Audio 20 с CD-чейнджером или с кодом (523) MB Audio 20 Radio: • Радио (A2) Действительно для кода (525) MB Audio 50 APS Radio или кода (511) Audio 50 APS вкл. DVD-чейнджер: • Радио с системой автопилота (A2/56) Действительно для кода (527) COMAND APS с одним приводом DVD (с навигацией) или кода (512) COMAND APS вкл. DVD-чейнджер или с 1.6.09 с кодом (528) COMAND вкл. DVD-чейнджер • Блок контроллера COMAND (A40/3) | 20 |
| 27 | Блок управления электроблокировкой руля (N26/5) Блок управления электронным замком зажигания (N73) Действительно для дизельного двигателя: • Блок управления CDI (N3/9) Действительно для бензинового двигателя: • Блок управления ME-SFI [ME] (N3/10) | 7.5 |
| 28 | Комбинация приборов (А1) | 7.5 |
| 29 | Действительно для кода (614) Биксеноновая фара или код (618) Биксеноновая фара или код (615) Биксеноновая фара или код (616) Биксеноновая фара со встроенным асимметричным освещением или код (621) Intelligent Light Система (левостороннее движение) или код (622) Intelligent Light System (правостороннее движение): • Блок правой передней фары (E2) Действительно без кода (614) Биксеноновая фара без кода (618) Биксеноновая фара без кода (615) Биксеноновая фара без кода (616) Биксеноновая фара со встроенным асимметричным освещением кривой и без код (621) Intelligent Light System (левостороннее движение) и без кода (622) Intelligent Light System (правостороннее движение): • Блок правой передней фары (E2) | 10 |
| 30 | Действительно для кода (614) Биксеноновая фара или код (618) Биксеноновая фара или код (615) Биксеноновая фара или код (616) Биксеноновая фара со встроенным асимметричным освещением или код (621) Intelligent Light Система (левостороннее движение) или код (622) Intelligent Light System (правостороннее движение): • Блок левой передней фары (E1) Действительно без кода (614) Биксеноновая фара без кода (618) Биксеноновая фара без кода (615) Биксеноновая фара без кода (616) Биксеноновая фара со встроенным асимметричным освещением кривой и без код (621) Intelligent Light System (левостороннее движение) и без кода (622) Intelligent Light System (правостороннее движение): • Блок левой передней фары (E1) Действительно для двигателя 642: • Электрический разъем жгута проводов салона и двигателя (X26) | 10 |
| 31A | Подключается через реле звукового сигнала (N10/1 кО): • Левый рожок для фанфар (H2) • Правый рожок фанфары (H2/1) | 15 |
| 31B | Подключается через реле звукового сигнала (N10/1 кО): • Левый рожок для фанфар (H2) • Правый рожок фанфары (H2/1) | 15 |
| 32 | Действительно для двигателя 272: Подключено через реле впрыска вторичного воздуха (N10/1 кП): • Электрический воздушный насос (M33) | 40 |
| 32 | Действительно для двигателя 272: Подключено через реле впрыска вторичного воздуха (N10/1 кП): • Электрический воздушный насос (M33) | 40 |
| 33 | Действительно для передачи 722.6: • Электронный блок управления коробкой передач (N15/3) Действительно для передачи 722.9: • Полностью интегрированный блок управления коробкой передач (Y3/8) | 10 |
| 34 | Действительно для двигателя 271. 272 с 1.9.08: • Блок управления топливным насосом (N118) Действительно для двигателя 156 с 1.9.08: • Блок управления левым топливным насосом (N118/3) • Блок управления правым топливным насосом (N118/4) | 7.5 |
| 35 | Запасной | - |
| 36 | Запасной | - |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

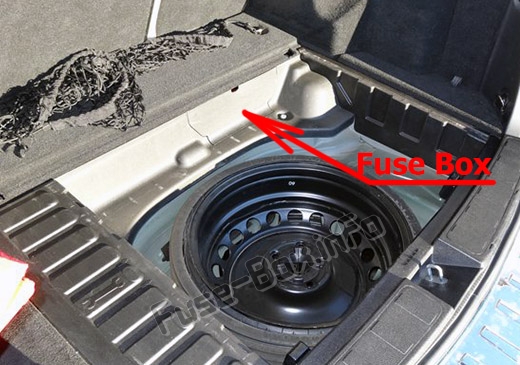

Расположение блока предохранителей
Находится в багажнике, под обшивкой, рядом с запаской (за крышкой).

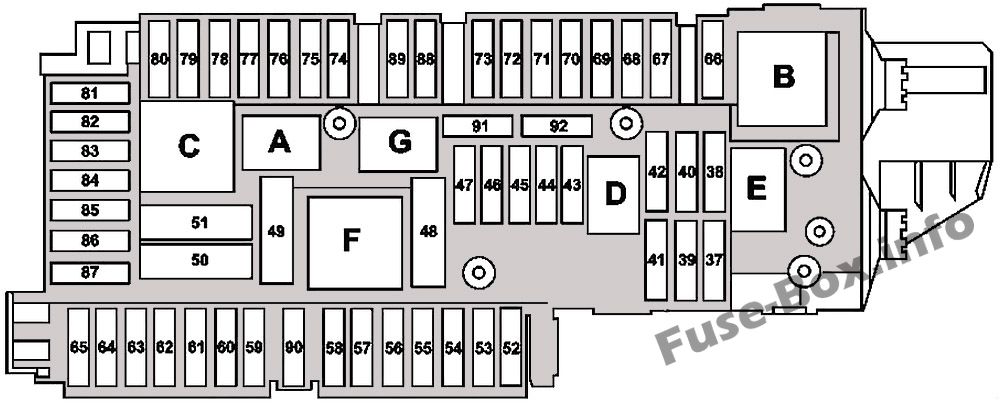

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 37 | Соленоид подголовника сиденья водителя NECK-PRO (Y24/12) Соленоид подголовника сиденья переднего пассажира NECK-PRO (Y24/13) | 5 |
| 38 | Действительно для модели 204.2/9: Подключено через реле стеклоочистителя задней двери (N10/2kE): • Электродвигатель стеклоочистителя задней двери (M6/4) | 15 |
| 39 | Действительно, кроме автомобилей для Великобритании до 31.05.09: • Блок управления левой задней дверью (N69/3) | 30 |
| 40 | Запасной | - |
| 41 | Действителен до 31.3.10: • Блок управления задней правой дверью (N69/4) Действует с 1.4.10 • Блок управления правой передней дверью (N69/2) | 30 |
| 42 | Действительно для бензинового двигателя или двигателя 642 от 1.12.09 или двигателя 651 от 1.6.09: • Блок управления топливным насосом (N118) Действительно для двигателя 646 или двигателя 642 до 30.11.09 или двигателя 651 до 31.5.09: Подключение через топливный насос (N10/2kD): • Топливный насос (М3) | 20 |
| 43 | Действителен с 1.6.09 с кодом (581) Автоматическая система кондиционирования воздуха Comfort: • Двигатель заднего вентилятора (M2/1) | 7.5 |
| 44 | Действительно для модели 204.0/9 с кодом (494) версия для США или с кодом (460) версия для Канады и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Группа переключателей регулировки правого переднего сиденья (S23) Действительно без кода (494) Версия для США и без кода (460) Версия для Канады и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Переключатель частично электрической регулировки сиденья переднего пассажира (S23/1) | 30 |
| 45 | Действительно для модели 204.0/9 с кодом (494) версия для США или с кодом (460) версия для Канады и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Группа переключателей регулировки левого переднего сиденья (S22) Действительно без кода (494) Версия для США и без кода (460) Версия для Канады и без кода (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Переключатель частично электрической регулировки сиденья водителя (S22/1) | 30 |
| 46 | Антенный усилитель для FM-антенны на заднем стекле (A2/19) Действительно до 31.05.10 с кодом (551) Охранная сигнализация (ATA [EDW]) и с 1.6.10 с кодом (551) Охранная сигнализация (ATA [EDW]) и без кода (494) Версия для США: • Сирена сигнализации (H3/1) • Блок управления защитой салона и защитой от буксировки (N26/6) Действительно для модели 204.2: • Антенный усилитель 1 на заднем стекле (A2/71) Действительно для модели 204.2 с кодом (498) Версия для Японии: • Антенный усилитель для FM-антенны на заднем стекле (A2/19) • Антенный усилитель TV 1 и DAB Band III (A94/1) Действительно для модели 204.2 с кодом (537) Цифровое радио: • Антенный усилитель DAB Band III (A95/2) Действительно для кода (498) версии для Японии и кода (889) Keyless-Go: • Антенный усилитель TV 2 и KEYLESS-GO (A94/2) (с моделью 204.0/9) • Антенный усилитель KEYLESS-GO (A94/4) (с моделью 204.2) Действительно для кода (889) Keyless Go: • Антенный усилитель для FM-антенны на заднем стекле (A2/19) | 7.5 |
| 47 | Запасной | - |
| 48 | Запасной | - |
| 49 | Включается через реле обогрева заднего стекла (N10/2kC): • Обогреватель заднего стекла (R1) | 40 |
| 50 | Действительно для кода (299) PRE-SAFE: • Правое переднее реверсивное аварийное натяжное устройство (A76/1) | 50 |
| 51 | Действительно для кода (299) PRE-SAFE: • Левый передний реверсивный натяжитель аварийного натяжения (A76) | 50 |
| 52 | Запасной | - |
| 53 | Действительно до 31.05.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) Действительно с 1.6.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) | 15 |
| 54 | Действительно до 31.05.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) Действительно с 1.6.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) Действительно для модели 204.075/077/275/277: • Группа переключателей регулировки поясничной опоры сиденья водителя и боковой поддержки (S109/4) • группа переключателей регулировки поясничной опоры и боковой поддержки переднего пассажирского сиденья (S109/5) • Блок клапанов AMG сиденья переднего пассажира (Y109/3) • Блок клапанов сиденья водителя AMG (Y109/2) | 7.5 |
| 55 | Запасной | - |
| 56 | Действительно до 31.05.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) Действительно с 1.6.09 с кодом (550) Тягово-сцепное устройство: • Розетка для прицепа (X58) | 15 |
| 57 | Действительно до 31.05.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) Действительно с 1.6.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) | 20 |
| 58 | Действительно для кода (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) | 20 |
| 59 | Действительно для кода (220) Парктроник: • Блок управления системой парковки (N62) | 7.5 |
| 60 | Действительно для кода (409) Левое/правое переднее мультиконтурное сиденье: • Многоконтурный пневматический насос сиденья (M40) | 7.5 |
| 61 | Действительно для модели 204 2/9 с кодом (890) Задняя дверь EASY-PACK: • Блок управления подъемной двери (N121/1) | 40 |
| 62 | Действителен с 1.06.09 с кодом (275) Пакет памяти (сиденье водителя, рулевая колонка, зеркала): • Блок управления сиденьем водителя (N32/1) | 30 |
| 63 | Действительно с 1.06.09 с кодом (242) Сиденье переднего пассажира с электрорегулировкой и памятью: • Блок управления сиденья переднего пассажира (N32/2) | 30 |
| 64 | Действительно для модели 204.0/9 с кодом (U80) Розетка 115 В в грузовом отсеке: • Блок управления DC/AC преобразователем (N24/3) | 25 |
| 65 | Действует с 1.06.09 для модели 204.0/2 с кодом (483) Пакет ADVANCED AGILITY: • Блок управления адаптивной системой демпфирования (N51/5) | 15 |
| 66 | Запасной | - |
| 67 | Действительно для кодовой (810) звуковой системы: • Блок управления усилителем звуковой системы (N40/3) | 30 |
| 68 | Запасной | - |
| 69 | Действительно для модели 204.9 с кодом (810) Звуковая система: • Усилитель заднего басового динамика (N40/9) | 20 |
| 70 | Действительно для модели 204.0/9 с кодом (470) Система контроля давления в шинах (стандарт): компания Schrader или код (475) Датчик давления в шинах (Премиум) компания Schrader: • Блок управления контроля давления в шинах (N88) | 5 |
| 71 | Действительно для кода (301) пакет пепельницы/пакет курильщика: • Передний прикуриватель с подсветкой пепельницы (R3) Действительно без кода (301) Пакет пепельницы/пакет курильщика: • Розетка в передней части автомобиля (X58/17) | 15 |
| 72 | Действительно для модели 204.2: • Соединительная коробка в багажном отделении (X58/4) Действительно для модели 204.0/9 с кодом (U80) Розетка 115 В в грузовом отсеке: • Розетка 115 В (X58/34) | 15 |
| 73 | Действует с 1.6.09 • Диагностический разъем (X1114) Действительно для кода (228) стационарного обогревателя: • Приемник радиоуправления стационарным отопителем (A6/1) | 7.5 |
| 74 | Действительно для кода (889) Keyless Go: • Блок управления KEYLESS-GO (N69/5) | 15 |
| 75 | Действительно для кода (228) стационарного обогревателя: • Стационарный обогреватель (A6) | 20 |
| 76 | Розетка в салоне автомобиля (X58/1) | 15 |
| 77 | Действительно для модели 204.0/9 с кодом (494) Версия для США: • Блок управления системы измерения веса (WSS) (N110) | 7.5 |
| 78 | Запасной | - |
| 79 | Запасной | - |
| 80 | Запасной | - |
| 81 | Действительно для кода (518) Медиа-интерфейс: • Блок управления мультимедийным интерфейсом (N125/1) | 5 |
| 82 | Действует для кода (228) Стационарный обогреватель или код (386) Мобильный телефон: • Компенсатор сотовой связи UMTS (A28/13) Действителен до 31.5.09 с кодом (498) Версия для Японии: • Блок управления ТВ-тюнером (N143) Действительно с 1.6.09 с кодом (498) Версия для Японии: • Цифровой ТВ-тюнер (A90/3) | 5 7,5 7,5 |
| 83 | Действительно для кода (498) японской версии: • Блок управления электронным взиманием платы за проезд (A50/3) Действительно для модели 204.0/9 с кодом (359) Система экстренного вызова TELE AID: • Блок управления системой экстренного вызова (N123/4) Действительно для модели 204.9 от 01.12.10 с кодом (218) Камера заднего вида: • Камера заднего вида (B84/3) | 7.5 |
| 84 | Действительно до 31.5.09 и с 1.6.10 для модели 204.0/9 с кодом (536) Спутниковое радио SIRIUS: • Блок управления спутниковым цифровым аудио-радио (SOAR) (N87/5) Действительно с 1.6.09 и до 31.5.10 для модели 204.0/9 с кодом (536) Спутниковое радио SIRIUS: • Блок управления SDAR/тюнера высокой четкости (N87/8) Действительно для кода (537) Цифровое радио • Блок управления цифровым аудиовещанием (N87/3) Действительно для кода (218) камеры заднего вида и без кода (498) версии для Японии: • Модуль питания резервной камеры (N66/10) Действительно для кода (218) камеры заднего вида и кода (498) версии для Японии: • Блок управления камерой заднего вида (N66/2) | 7.5 |
| 85 | Действителен до 31.5.09 с кодом (498) Версия для Японии: • Блок управления ТВ-тюнером (N143) Действительно с 1.6.09 с кодом (498) Версия для Японии: • Цифровой ТВ-тюнер (A90/3) | 7.5 |
| 86 | Действительно для модели 204.9 с кодом (864) Задняя развлекательная система: • DVD-плеер (A40/4) | 7.5 |
| 87 | Действительно для модели 204.0/9 с кодом (359) Система экстренного вызова TELE AID: • Блок управления системой экстренного вызова (N123/4) | 7.5 |
| 88 | Действует с 1.6.09 • Запасной | - |
| 89 | Действительно с 1.6.09 с кодом (550) Тягово-сцепное устройство: • Блок управления распознаванием прицепа (N28/1) Действительно с 1.6.09 с двигателем 156: • Реле двигателя вентилятора масляного радиатора (K25) | 20 |
| 90 | Действует с 1.6.09 • Запасной | - |
| 91 | Действительно для модели 204.0/9 с кодом (U80) Розетка 115 В в грузовом отсеке: • Блок управления DC/AC преобразователем (N24/3) | 25 |
| 92 | Действует с 1.6.09 • Запасной | - |
