Предохранители и реле Mercedes-Benz M-Class / ML-Class (W163, 1998-2005)
Схемы относятся к указанным годам и вариантам Mercedes-Benz M-Class / ML-Class (W163, 1998-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz M-Class / ML-Class 1998-2005 гг.
Предохранители прикуривателя (розетка) в Mercedes-Benz M-Class Это предохранители №2 (передний прикуриватель), №6 (внутренняя розетка) в блоке предохранителей в салоне и предохранитель №1 (до 31.08.01: салонная розетка) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

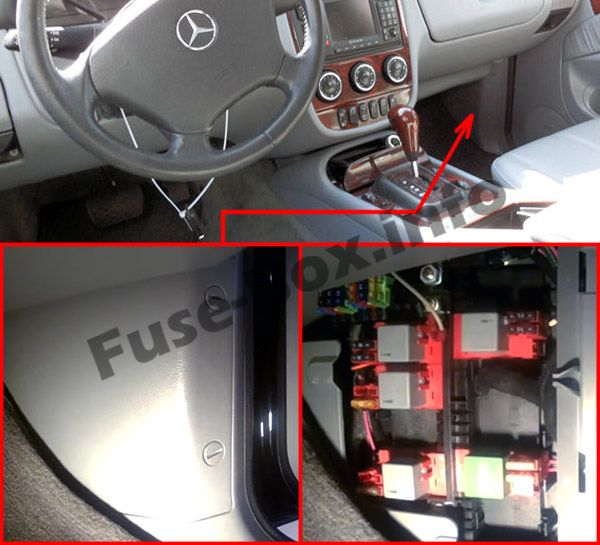

Расположение блока предохранителей
Блок предохранителей находится в пространстве для ног спереди справа за крышкой.

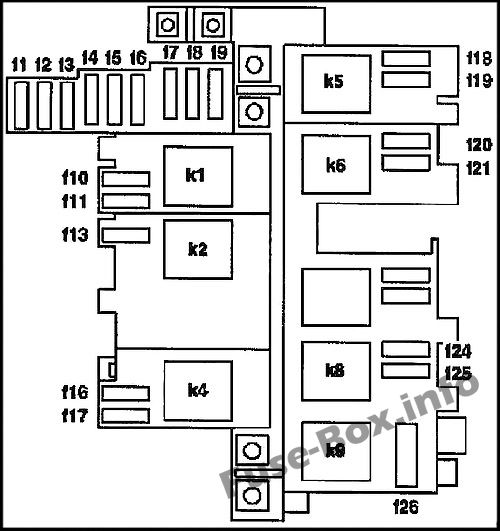

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Контрольная лампа AIRBAG OFF | 7.5 |
| 2 | Передний прикуриватель (с подсветкой пепельницы) | 20 (до VIN A289564, X754619) 15 (начиная с VIN A289565, X754620) |
| 3 | Мотор стеклоочистителя задней двери | 15 |
| 4 | До VIN A289564, X754619: Блок управления E-Call (только (США)) Начиная с VIN A289565, X754620: электродвигатель переднего вентилятора | 7.5 (до VIN A289564, X754619) 40 (начиная с VIN A289565, X754620) |
| 5 | Тряпка для приборов/кондиционер | 7.5 (до VIN A289564, X754619) 15 (начиная с VIN A289565, X754620) |
| 6 | Внутренняя розетка | 20 |
| 7 | Не назначен | - |
| 8 | До VIN A289564, X754619: Подушка с подогревом левого переднего сиденья и подушка с подогревом правого переднего сиденья Начиная с VIN A289565, X754620: Не присвоено | 20 (до VIN A289564, X754619) |
| 9 | Не назначен | - |
| 10 | Переключатель регулировки левого переднего сиденья | 30 (до VIN A289564, X754619) 35 (начиная с VIN A289565, X754620) |
| 11 | Переключатель регулировки правого переднего сиденья | 30 (до VIN A289564, X754619) 35 (начиная с VIN A289565, X754620) |
| 13 | Снять существующий топливный насос с датчиком уровня топлива (бензин) | 20 |
| 17 | Обогрев заднего стекла | 25 |
| 19 | Насос HCS [SRA] | 30 |
| 20 | Начиная с VIN A289565, X754620: Правый дальний свет | 7.5 |
| 21 | Начиная с VIN A289565, X754620: Левый индикатор дальнего/дальнего света | 7.5 |
| 24 | Начиная с VIN A289565, X754620: Электродвигатели задних стеклоподъемников и электропитание блока управления нижней панели управления | 25 |
| 25 | Начиная с VIN A289565, X754620: Электродвигатели передних стеклоподъемников и электропитание блока управления нижней панели управления | 25 |
| Реле | ||
| K1 | Реле управления комфортом сидений | |
| K2 | Реле топливного насоса (бензин) | |
| K4 | Реле обогревателя заднего стекла | |
| K5 | Реле насоса HCS [SRA] | |
| K6 | Вспомогательное реле дальнего света (с VIN A289565, X754620) | |
| K8 | Переключатель нижней панели управления/контактного моста (начиная с VIN A289565, X754620) | |
| K9 | Реле подачи напряжения терм. 15 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

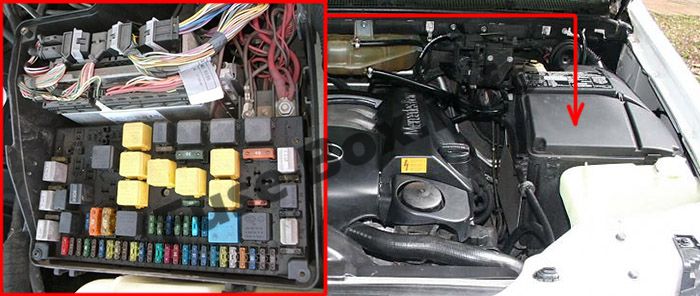

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева), под крышкой.

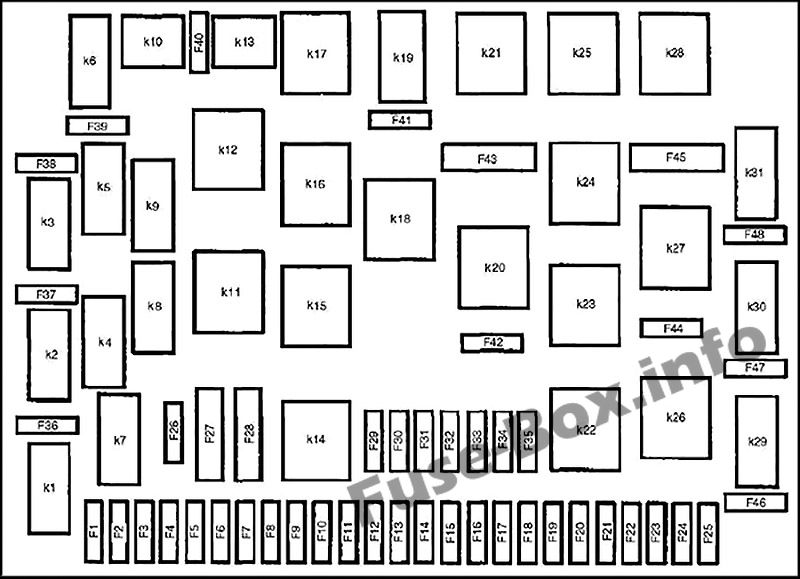

Схема блока предохранителей (до 31.08.01)
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Внутренняя розетка (X58/1) | 15 |
| 2 | Комбинация приборов (А1): • Левая передняя контрольная лампа (A1e1) Блок левой передней фары (E1): • Лампа левого указателя поворота (E1e5) Левый задний фонарь (E3): • Лампа левого указателя поворота (E3e1) Левый дополнительный указатель поворота (E22/1) Втулка внутреннего разъема, контур L (Z53/4) • Разъем тягово-сцепного устройства (X52) | 7,5 |
| 3 | Блок правой передней фары (E2): • Правый дальний свет (E2e1) | 15 |
| 4 | Питание сдвижной/наклонной крыши (СХД) контур 30: • Электродвигатель подъемно-сдвижной крыши (SHD) (M12) | 30 |
| 5 | Блок левой передней фары (E1): • Левый дальний свет (E1e1) Тряпка для инструментов (A1): • Контрольная лампа дальнего света (A1e3) | 7,5 |
| 6 | Электродвигатель стеклоочистителя задней двери (M6/4) | 7,5 |
| 7 | Комбинированный переключатель (S4): • Выключатель аварийной сигнализации (S6/1s1) • Выключатель стеклоомывателя (S4s4) • Переключатель очистки (S4s5) Электродвигатель стеклоочистителя (M6/1) Реле k17: Реле интервалов переднего стеклоочистителя | 15 |
| 8 | Блок управления раздаточной коробкой (N78) | 25 |
| 9 | Тряпка для инструментов (A1) Подсветка номерного знака: • Фонарь номерного знака левой задней двери (Е19/ 3V Фонарь номерного знака правой задней двери (Е19/4) • Подсветка номерного знака, левый держатель запасного колеса (E19/5)/подсветка номерного знака, правый держатель запасного колеса (E19/6) Соединительная втулка кокпита, схема 58d (Z50/1): • Переключатель левого дефлектора (S21/13y Переключатель правого дефлектора (S21/14) (светодиоды) • Левый передний выключатель SIH (S51/1У правый передний выключатель SIH (S51/2) (светодиоды) • Переключатель нагрева/переменного тока (S98) (светоизлучающие диоды) • Комбинация двухпозиционных переключателей (S97/6) (светоизлучающие диоды) • Выключатель ESP OFF (S76/6) (светодиоды) • Выключатель складывания и раскладывания наружных зеркал (S50/1) (светодиод) • Селектор регулировки угла наклона фар с электроприводом (SI/1) (светодиод) • Переключатель стеклоочистителя/омывателя заднего стекла (S78) (светоизлучающий диод) • Переключатель открывания/сдвижной крыши (S13/2) (светодиод) • Выключатель резервного фонаря (S16/2) • Освещение (R3e1) • Группа переключателей центральной консоли (S21) | 7,5 |
| 10 | Радио (A2) Соединительная втулка крыши, дуга 15R (Z54/1): • Солнцезащитный козырек левый с зеркалом с подсветкой (Е14/1) • Правый солнцезащитный козырек с зеркалом с подсветкой (E14/2) • Блок управления бортового компьютера (N41) • Автоматическое затемнение внутреннего зеркала заднего вида (H7) Передний прикуриватель (с подсветкой пепельницы) R3 • Нагревательный элемент (R3r1) Лампа вещевого ящика (E13/1) Комбинация приборов (А1): • Индикатор подушки безопасности и сигнальная лампа (A1e15) | 10 |
| 11 | Термопленочный датчик массового расхода воздуха (B2/5) Датчик положения распредвала (L5/1) Клапаны впрыска топлива (Y62) В случае М111: • Модуль управления HFM (N3/4) | 10 |
| 12 | Втулка внутреннего разъема, цепь 58L (Z53/6): • Разъем тягово-сцепного устройства (X52) • Левый задний фонарь (E3): • Левый задний фонарь и стояночный фонарь (E3e2) Блок левой передней фары (E1): • Левый стояночный фонарь и стояночный фонарь (E1e3) • Левый габаритный фонарь (E1e6) | 7,5 |
| 13 | Соединительная муфта крыши, контур 30 (Z54/2): • Передний плафон (с задержкой выключения и передним фонарем для чтения) (E15/2) • Задний внутренний фонарь (E15/3) • Плафон сзади слева (E15/8) • Плафон плафона сзади справа (E15/9) • Блок управления бортового компьютера (N41) Комбинация приборов (А1): • Контрольная лампа ремня безопасности (A1E9) Датчик угла поворота рулевого колеса (N49) Разъем данных (X11/4) | 10 |
| 14 | С дизелем: Устройство синхронизации впрыска, Клапан рециркуляции отработавших газов | 10 |
| 15 | Втулка внутреннего разъема, цепь 54 (Z52/6): Левый задний фонарь (E3): • Левый стоп-сигнал (E3e4) Правый задний фонарь (E4): • Правый стоп-сигнал (E4e4) • Стоп-сигнал, установленный по центру вверху (E21) • Центральный верхний стоп-сигнал, держатель запасного колеса (E35) • Разъем тягово-сцепного устройства (X52) | 10 |
| 16 | Диагностический разъем (X11/4) Выключатель фонарей заднего хода (S16/2) Соединительная втулка кабины, контур 15 (Z50/2): • Блок управления кондиционером (N19) • Переключатель нагрева/переменного тока (S98): • Выключатель вентилятора (S98s1) • Термостат (S98p1) • Контрольная лампа выключателя рециркуляции (С98х1) • подсветка (S98e1) • Переключатель подсветки (S98e2) • Выключатель рециркуляции воздуха (S98s2) • Контрольная лампа включения кондиционера (S98h2) • Переключатель подсветки (S98e2) • Выключатель кондиционера (S98s3) • Электродвигатель привода заслонки рециркуляции воздуха (M39) • Блок управления кондиционером (N19) | 15 |
| 17 | Соединительная коробка в багажном отделении (X58/4) | 15 |
| 18 | Разъем сцепки прицепа (X52) | 25 |
| 19 | М111: Модуль управления HFM (N3/4) Электромагнитный клапан регулировки фаз газораспределения (Y49) Запорный клапан угольного фильтра (Y58) М112/113: Клемма 87 Муфта разъема M2e (Z7/36) • Клапан переключения впускного коллектора (Y22/5) • Переключающий клапан EGR (Y27) • Вакуумный клапан воздушного насоса (Y32) • O2-левый кислородный датчик, перед каталитическим нейтрализатором. (Г3/3) • Правый кислородный датчик O2 перед каталитическим нейтрализатором. (Г3/4) Клапан управления продувкой (AKF) (Y58/1) O2-левый датчик кислорода, после каталитического нейтрализатора. (Г3/5) O2-правый кислородный датчик, после каталитического нейтрализатора. (Г3/6) М113: Клапан отключения баллона 1Y80 Клапан отключения баллона 1Y80 | 15 |
| 20 | Левое наружное зеркало с электроприводом и обогревом (M21/1), правое наружное зеркало с электроприводом и обогревом (M21/2) Обогрев зеркала | 15 |
| 21 | Со звуковой системой: Усилитель звука (A2/13) Радио (A2) | 25 |
| 22 | Втулка внутреннего разъема, цепь 15 (Z51/5) • Модуль управления ETC [EGS] (N15/3) • Переключатель распознавания дальности передачи (S16/10) • Блокирующий соленоид, резервная/парковочная собачка (Y66/1) • Блок управления раздаточной коробкой (N78) • Блок управления системами тяги (N47) С ЭСП: • Датчик угла поворота рулевого колеса (N49) Комбинация приборов (А1) (F1k3) Реле топливного насоса Кнопочный переключатель круиз-контроля (S40) С М111: Блок управления HFM-SFI (N3/4) С М112/113: Блок управления электроникой двигателя (N3/10) | |
| 23 | Запасной | |
| 24 | Втулка внутреннего разъема, цепь 58R (Z52/4): • Разъем тягово-сцепного устройства (X52) Блок правой передней фары (E2): • Правый стояночный фонарь (E2e3) Правый задний фонарь (Е4): • Правый задний фонарь и стояночный фонарь (E4e2) Правый габаритный фонарь (E2e6) | 7,5 |
| 25 | Блок правой передней фары (E2): • Лампа правого указателя поворота (E2e5) Правый задний фонарь (Е4) • Лампа правого указателя поворота (E4e1) Правая дополнительная лампа указателя поворота (E22/2) Блок управления системой тяги (N47) Втулка внутреннего разъема, цепь R (Z53/5): • Разъем тягово-сцепного устройства (X52) Комбинация приборов (А1): • Контрольная лампа правого указателя поворота (A1e2) | 7,5 |
| 26 | Соединительная втулка, цепь 15 с предохранителем (Z3/29): • Катушки зажигания М111 (Т1) • Катушки зажигания М112 (Т1) • Катушки зажигания М113 (Т1) | 15 |
| 27 | Блок управления системами тяги (N47) | 40 |
| 28 | Гильза внутреннего разъема обогрева сидений (Z53/8): Поставка левого/правого сиденья с подогревом: • Реле обогрева сидений, 1 ступень (К59) • Реле обогрева сидений, 2 ступень (К59/1) • Подушка с подогревом левого переднего сиденья (R13/1)/подушка с подогревом правого переднего сиденья (R13/3) • Подушка с подогревом левой спинки (R13/2) Подушка с подогревом спинки правого переднего сиденья (R13/4) | 20 |
| 29 | Группа переключателей центральной консоли (S21): • Выключатель правого переднего стеклоподъемника (S21s2) • Электродвигатель правого переднего стеклоподъемника (M10/4) • Переключатель левого заднего окна (S21s3) Комбинация переключателей электрических стеклоподъемников задней части центральной консоли (S21/15): • Переключатель левого заднего окна (S21/15s1) • Электродвигатель стеклоподъемника: задний левый (M10/5) Реле 16: Стеклоподъемник правый передний (F1k16) | 30 |
| 30 | Группа переключателей центральной консоли (S21): • Переключатель левого переднего стеклоподъемника (S21s1) • Выключатель правого заднего стекла (S21s4) Комбинация переключателей электрических стеклоподъемников задней части центральной консоли (S21/15): • Переключатель правого переднего стеклоподъемника (S21/15s2) Реле 18: Стеклоподъемник передний левый (F1k18) | 30 |
| 31 | Группа переключателей центральной консоли (S21): • Выключатель электрической регулировки наружных зеркал (S50) Соединительная втулка кокпита, форточка (Z50/13): Заднее вентиляционное окно: • Переключатель левого дефлектора (S21/13) • Переключатель правого дефлектора (S21/14) Переключатель подъемно-сдвижной крыши (S13/2) | 15 |
| 32 | Переключатель регулировки правого переднего сиденья (S23) Блок электродвигателя регулировки правого переднего сиденья (M26) • Передний/задний двигатель (M26/m1) • Задний двигатель подъема/опускания (M26/м2) • Передний двигатель подъема/опускания (M26/м3) • Передний/задний двигатель спинки (M26/m5) | 30 |
| 33 | Переключатель регулировки левого переднего сиденья (S22) Группа двигателей регулировки сиденья: левый передний (М25) | 30 |
| 34 | Блок левой передней фары (E1): Левый ближний свет (E1e2) (S1/1 Переключатель регулировки угла наклона фар с электроприводом) Электродвигатели корректора левой фары (E1m1), электродвигатели корректора правой фары (E1m2) | 7,5 |
| 35 | Блок правой передней фары (E2): Правый ближний свет (E2e2) | 7,5 |
| 36 | Обогрев заднего стекла | 25 |
| 37 | Фанфарные рожки: • Двухтональная сигнализация (H1) • Двухтональная сигнализация, сирена 2 (H1/1) | 20 |
| 38 | Топливный насос с датчиком уровня топлива (M3/3) | 20 |
| 39 | Запасной | |
| 40 | Вакуумный насос (М 612.963) | 25 |
| 41 | Реле циркуляционного насоса (F1k19) Соединительная втулка моторного отсека правая, насос (Z57/2): • Циркуляционный насос охлаждающей жидкости (M13) • Электродвигатель вентилятора модульной коробки (M2/2) С дизелем: Ускоритель целителя Стационарный обогреватель | 25 |
| 42 | Центральный замок: • Электродвигатель центрального замка левой передней двери (M14/6) • Электродвигатель центрального замка правой передней двери (M14/5) Соединительная втулка центрального замка в салоне (Z53/1): • Электродвигатель центрального замка задней двери (M14/7) • Электродвигатель CL [ZV] левой задней двери (M14/8) • Электродвигатель CL [ZV] задней правой двери (M14/9) • Электродвигатель лючка бензобака CL [ZV] (M14/10) | 20 |
| 43 | Реле вентилятора отопителя (F1 k21) Двигатель вентилятора (M2) | 30 |
| 44 | Реле вентилятора двигателя, ступень 1 (Flk26) Реле вентилятора двигателя, 1 ступень (F1k26) Соединительная втулка моторного отсека слева, вентилятор (Z56/2) • Левый дополнительный вентилятор (M4m1) • Правый дополнительный вентилятор (M4м2) | 30 |
| 45 | Электрический воздушный насос (M33) | 40 |
| 46 | Соединительная втулка кабины, задний противотуманный фонарь (Z50/10): • Комбинация двухпозиционных переключателей (S96/7) (диодные задние противотуманные фары) Левый задний фонарь (Е3), правый задний фонарь (Е4) • Левая задняя противотуманная фара (E3e5), правая задняя противотуманная фара (E4e5) Разъем сцепки прицепа (X52) | 7.5 |
| 47 | Соединительная втулка моторного отсека слева, дополнительная фара (Z56/4) Блок левой передней фары (E1): • Левая противотуманная фара (E1e4) • Левая дополнительная фара дальнего света (E1e7), правая дополнительная фара дальнего света (E2e7) Блок правой передней фары (E2) | 15 |
| Реле | ||
| K1 | Реле обогрева заднего стекла | |
| K2 | Релейный модуль ВЕНТИЛЯТОРА (K39) | |
| K3 | Реле электробензонасоса (кроме двигателя 612.963) | |
| K4 | Реле левого поворотника | |
| K5 | Реле цепи 58, освещение номерного знака/ комбинация приборов | |
| K6 | Электронная программа стабилизации (ESP) / реле отключения стоп-сигналов | |
| K7 | Реле правого поворота | |
| K8 | Реле стартера (электромагнитный переключатель, клемма 50) | |
| K9 | Цепь реле 58R (правый стояночный фонарь) | |
| K10 | Запасной | |
| K11 | Реле цепи 15 с задержкой (только двигатель 612.963) | |
| K12 | Цепь 15 реле | |
| K13 | Цепь реле 58L (левый стояночный фонарь) | |
| K14 | Удобное реле | |
| K15 | Реле центрального замка, отпирание двери багажника | |
| K16 | Реле переднего правого стеклоподъемника | |
| K17 | Реле переднего стеклоочистителя, прерывистый режим | |
| K18 | Реле переднего левого стеклоподъемника | |
| K19 | Реле циркуляционного насоса отопителя и блок предохранителей и реле вентилятора коробки | |
| K20 | Реле центрального замка: запирание всех дверей | |
| K21 | Реле вентилятора отопителя | |
| K22 | Реле ближнего света и контактная часть | |
| K23 | Реле центрального замка: отпирание двери переднего пассажира, задних дверей и лючка бензобака | |
| K24 | Реле центрального замка: отпирание двери водителя | |
| K25 | Реле гидроблока ETS/ESP | |
| K26 | Реле вентилятора двигателя, ступень 1, с кондиционером | |
| K27 | Запасной | |
| K28 | Реле насоса впрыска вторичного воздуха | |
| K29 | Реле задних противотуманных фар |

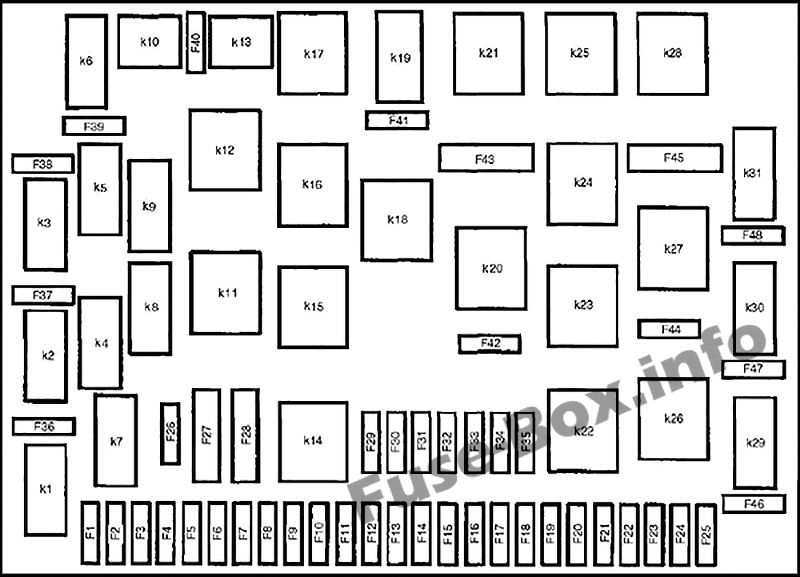

Схема блока предохранителей (по состоянию на 01.09.01)
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Не назначен | - |
| 2 | Комбинация приборов (А1): • Контрольная лампа левого указателя поворота (A1e1) Блок левой передней фары (E1): • Лампа левого указателя поворота (E1e5) Левый задний фонарь (E3): • Лампа левого указателя поворота (E3e1) Левый дополнительный указатель поворота (E22/1) Втулка внутреннего разъема, контур L (Z53/4) • Разъем тягово-сцепного устройства (X52) | 7,5 |
| 3 | Не назначен | - |
| 4 | Питание сдвижной/наклонной крыши (СХД) контур 30: • Электродвигатель подъемно-сдвижной крыши (SHD) (M12) | 20 |
| 5 | Не назначен | |
| 6 | Подогрев сиденья | 20 |
| 7 | Комбинированный переключатель (S4): • Выключатель аварийной сигнализации (S6/1s1) • Выключатель стеклоомывателя (S4s4) • Переключатель стеклоочистителя (S4s5) Электродвигатель стеклоочистителя (M6/1) Насос жидкости омывателя ветрового стекла (M5/1) Реле к17: Реле интервалов переднего стеклоочистителя | 30 |
| 8 | Блок управления раздаточной коробкой (N78)/ блок управления E-Call (A35/8) | 25 |
| 9 | Комбинация приборов (А1) Подсветка номерного знака: • Фонарь освещения номерного знака левой задней двери (Е19/3), фонарь освещения номерного знака правой задней двери (Е19/4), • Подсветка номерного знака, левый держатель запасного колеса (E19/5), лампа освещения номерного знака, правый держатель запасного колеса (E19/6) Соединительная втулка кабины, цепь 58d (Z50/1): • Переключатель левого дефлектора (S21/13), переключатель правого дефлектора (S21/14) (светодиоды) • Левый передний выключатель SIH (S51/1), правый передний выключатель SIH (S51/2) (светодиоды) • Комбинация двухпозиционных переключателей (S97/6) (светоизлучающие диоды) • Выключатель ESP OFF (S76/6) (светодиоды) • Выключатель складывания и раскладывания наружных зеркал (S50/1) (светодиод) • Селектор регулировки положения фар с электроприводом (S1/1) (светоизлучающий диод) • Переключатель стеклоочистителя/омывателя заднего стекла (S78) (светоизлучающий диод) • Переключатель подъемно-сдвижной крыши (S13/2) (светодиод) • Выключатель резервного фонаря (S16/2) • Освещение (R3e1) • Группа переключателей на центральной консоли (S21) | 7,5 |
| 10 | Радио (A2) Соединительная муфта крыши, цепь 15R (Z54/1) • Левый солнцезащитный козырек с зеркалом с подсветкой (E14/1) • Правый солнцезащитный козырек с зеркалом с подсветкой (E14/2) • Автоматическое затемнение внутреннего зеркала заднего вида (H7) Передний прикуриватель с подсветкой пепельницы (R3) • Нагревательный элемент (R3r1) Лампа вещевого ящика (E13/1) Комбинация приборов (А1): • Индикатор подушки безопасности и сигнальная лампа (A1e15) | 10 |
| 11 | Термопленочный датчик массового расхода воздуха (B2/5) Датчик положения распредвала (L5) Клапаны впрыска топлива (Y62) В случае М111: • Модуль управления HFM (N3/4) | 15 |
| 12 | Втулка внутреннего разъема, цепь 58L (Z53/6) • Разъем тягово-сцепного устройства (X52) • Левый задний фонарь (E3): • Левый задний фонарь и стояночный фонарь (E3e2) Блок левой передней фары (E1): • Левый стояночный фонарь и стояночный фонарь (E1e3) • Левый габаритный фонарь (E1e6) | 7,5 |
| 13 | Соединительная муфта крыши, контур 30 (Z54/2) • Передний плафон (с задержкой выключения и передним фонарем для чтения) (E15/2) • Задний внутренний фонарь (E15/3) • Плафон сзади слева (E15/8) • Плафон сзади справа (E15/9) • Левые передние фонари в пространстве для ног (E17/16) • Лампы в пространстве для ног правые передние (E17/15) • Блок управления бортовым компьютером (TRIP) (N41) Тряпка для инструментов (A1): Датчик угла поворота рулевого колеса (N49) Разъем канала передачи данных (X11/4) | 10 |
| 14 | Блок управления двигателем (дизель) Устройство синхронизации впрыска Клапан рециркуляции отработавших газов | 25 |
| 15 | Втулка внутреннего разъема, схема 54 (Z52/6) Левый задний фонарь (E3) • Левый стоп-сигнал (E3e4) Правый задний фонарь (Е4): • Правый стоп-сигнал (E4e4) • Центральный верхний стоп-сигнал (E21) • Центральный верхний стоп-сигнал, держатель запасного колеса (E35) • Выключатель стоп-сигнала | 10 |
| 16 | Диагностический разъем (X11/4) Выключатель фонарей заднего хода (S16/2) Соединительная втулка кабины, контур 15 (Z50/2) • Блок управления кондиционером (N19) • Переключатель нагрева/переменного тока (S98) • Выключатель вентилятора (S98s1) • Термостат (S98p1) • Освещение (S98el) • Освещение (S98e2) • Выключатель рециркуляции воздуха (S98s2) • Выключатель кондиционера (S98s3) • Электродвигатель привода заслонки рециркуляции воздуха (M39) Комбинация приборов (А1) | 15 |
| 17 | Соединительная коробка в багажном отделении (X58/4) | 20 |
| 18 | Разъем сцепки прицепа (X52) | 25 |
| 19 | М111: Модуль управления HFM (N3/4) Электромагнитный клапан регулировки фаз газораспределения (Y49) Запорный клапан угольного фильтра (Y58) М112/113: Клемма 87 Муфта разъема M2e (Z7/36) • Переключающий клапан EGR (Y27) • Вакуумный клапан воздушного насоса (Y32) • O2-левый кислородный датчик, перед каталитическим нейтрализатором. (Г3/3) • Правый кислородный датчик O2 перед каталитическим нейтрализатором. (Г3/4) Продувочный регулирующий клапан (Y58/1) O2-левый датчик кислорода, после каталитического нейтрализатора. (Г3/5) O2-правый кислородный датчик, после каталитического нейтрализатора. (Г3/6) | 15 |
| 20 | Не назначен | - |
| 21 | Радио (A2) Сотовый телефон Система голосового управления (VCS) | 15 |
| 22 | Втулка внутреннего разъема, цепь 15 (Z51/5) • Модуль управления ETC [EGS] (N15/3) • Переключатель распознавания дальности передачи (S16/10) • Блокирующий соленоид, резервная/парковочная собачка (Y66/1) • Блок управления раздаточной коробкой (N78) • Блок управления системами тяги (N47) С ESP: • Датчик угла поворота рулевого колеса (N49) Комбинация приборов (А1) Кнопочный переключатель круиз-контроля (S40) С М111: Блок управления HFM-SFI (N3/4) С М112/113: Блок управления электроникой двигателя (N3/10) Блок управления всасывающим вентилятором (N65/2) на моделях 163.174/175 Датчик дождя (B38) | 15 |
| 23 | Блок управления корректора фар (N71) | 15 |
| 24 | Втулка внутреннего разъема, цепь 58R (Z52/4) • Разъем тягово-сцепного устройства (X52) Блок правой передней фары (E2) • Правый стояночный фонарь (E2e3) Правый задний фонарь (Е4) • Правый задний фонарь и стояночный фонарь (E4e2) Правый габаритный фонарь (E2e6) | 7,5 |
| 25 | Блок правой передней фары (E2) • Лампа правого указателя поворота (E2e5) Правый задний фонарь (Е4) • Лампа правого указателя поворота (E4e1) Правая дополнительная лампа указателя поворота (E22/2) Блок управления системой тяги (N47) Втулка внутреннего разъема, цепь R (Z53/5): • Разъем тягово-сцепного устройства (X52) Тряпка для инструментов (A1) • Контрольная лампа правого поворота (A1e2) | 7,5 |
| 26 | Соединительная втулка клеммы 15, с предохранителем (Z3/29) • Колодки зажигания M111 (T1) • Колодки зажигания M112 (T1) • Катушки зажигания M113(T1) | 15 |
| 27 | Блок управления системами тяги (N47) | 40 |
| 28 | Не назначен | - |
| 29 | Не назначен | |
| 30 | Не назначен | |
| 31 | Группа переключателей центральной консоли (S21) Соединительная втулка кокпита, вентиляционное окно (Z50/13) • Переключатель левого дефлектора (S21/13) • Переключатель правого дефлектора (S21/14) Переключатель подъема/сдвижения крыши (S13/2) Зеркальные светильники | 15 |
| 32 | Не назначен | - |
| 33 | Не назначен | - |
| 34 | Не назначен | - |
| 35 | Не назначен | - |
| 36 | Зеркальный обогреватель | 10 |
| 37 | Двухтональная сигнализация (HI) | 20 |
| 38 | Топливный насос с датчиком уровня топлива (M3/3) только на модели 163.128 | 15 |
| 39 | Не назначен | - |
| 40 | Звуковая система | 25 |
| 41 | Не назначен | - |
| 42 | Центральный замок: • Электродвигатель центрального замка левой передней двери (M14/6) • Электродвигатель центрального замка правой передней двери (M14/5) Втулка разъема внутреннего центрального замка, электродвигатель 1 (Z53/1) • Электродвигатель центрального замка задней двери (M14/7) • Электродвигатель CL [ZV] левой задней двери (M14/8) • Электродвигатель CL [ZV] задней правой двери (M14/9) • Электродвигатель лючка бензобака CL [ZV] (M14/10) | 20 |
| 43 | Двигатель вентилятора (M2), задний | 20 |
| 44 | Насос омывателя задней двери (M5/3) | 15 |
| 44 | Тип 163.154/157 Реле вентилятора двигателя, 1 ступень (F1k26) Реле вентилятора двигателя, 1 ступень (F1k26) Соединительная втулка моторного отсека слева, вентилятор (Z56/2) • Левый дополнительный вентилятор (M4m1) • Правый дополнительный вентилятор (M4м2) | 40 |
| 45 | Электрический воздушный насос (M33) | 40 |
| 46 | Соединительная втулка кабины, задний противотуманный фонарь (Z50/10) • Левая задняя противотуманная фара (E3e5), правая задняя противотуманная фара (E4e5) Разъем сцепки прицепа (X52) | 7,5 |
| 47 | Гильза разъема дополнительной фары справа от моторного отсека (Z56/4) Левая передняя фара (E1) • Левая противотуманная фара (E1e4) • Левая дополнительная фара дальнего света (E1e7), правая дополнительная фара дальнего света (E2e7) Блок правой передней фары (E2) • Правая противотуманная фара (E2e4) | 15 |
| 48 | Звуковой сигнал (H3) | 20 |
| Реле | ||
| K1 | Реле обогрева зеркал | |
| K2 | Релейный модуль ВЕНТИЛЯТОРА (K39) | |
| K3 | Реле электробензонасоса (кроме двигателя 612.963) | |
| K4 | Реле левого поворотника | |
| K5 | Реле цепи 58, освещение номерного знака/ комбинация приборов | |
| K6 | Реле стоп-сигнала | |
| K7 | Реле правого поворота | |
| K8 | Реле стартера (электромагнитный переключатель, клемма 50) | |
| K9 | Цепь реле 58R (правый стояночный фонарь) | |
| K10 | Запасной | |
| K11 | Цепь реле 15 с задержкой (только двигатели 612.963 и 628.963) | |
| K12 | Цепь 15 реле | |
| K13 | Цепь реле 58L (левый стояночный фонарь) | |
| K14 | Реле комфорта (окна/крыша/зеркала) | |
| K15 | Реле центрального замка, отпирание двери багажника | |
| K16 | Запасной | |
| K17 | Реле переднего стеклоочистителя, прерывистый режим | |
| K18 | Запасной | |
| K19 | Запасной | |
| K20 | Реле центрального замка: запирание всех дверей | |
| K21 | Запасной | |
| K22 | Запасной | |
| K23 | Реле центрального замка: отпирание двери переднего пассажира, задних дверей | |
| K24 | Реле центрального замка: отоприте дверь водителя и лючок топливного бака | |
| K25 | Запасной | |
| K26 | Реле вентилятора двигателя, ступень 1, с кондиционером | |
| K27 | Реле насоса омывателя задней двери | |
| K28 | Реле насоса впрыска вторичного воздуха | |
| K29 | Реле задних противотуманных фар |
