Предохранители и реле Mercedes-Benz M-Class / ML-Class (W164, 2006-2011)
Схемы относятся к указанным годам и вариантам Mercedes-Benz M-Class / ML-Class (W164, 2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz M-Class / ML-Class 2006-2011 гг.
Предохранители прикуривателя (розетка) в Mercedes-Benz M-Class Это предохранители № 44, № 45 и № 46 в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

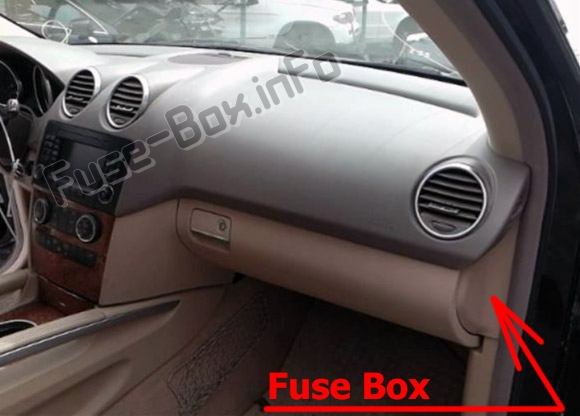

Блок предохранителей расположен на краю приборной панели со стороны пассажира, за крышкой.

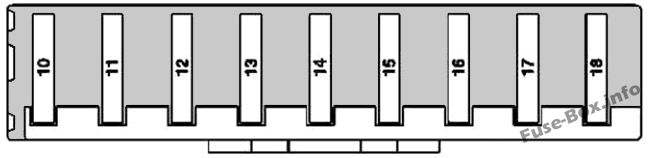

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 10 | Электронный контроллер нагнетательного вентилятора | 10 |
| 11 | Приборный щиток | 5 |
| 12 | Блок управления и управления AAC [KLA] Блок управления и управления Comfort AAC [KLA] | 15 |
| 13 | Модуль рулевой колонки Блок управления верхней панели управления | 5 |
| 14 | Блок управления EIS [EZS] | 7.5 |
| 15 | Электронный компас Блок управления мультимедийным интерфейсом | 5 |
| 16 | Запасной | - |
| 17 | Запасной | - |
| 18 | Запасной | - |
Блок предохранителей в аккумуляторном отсеке
Блок предохранителей в аккумуляторном отсеке

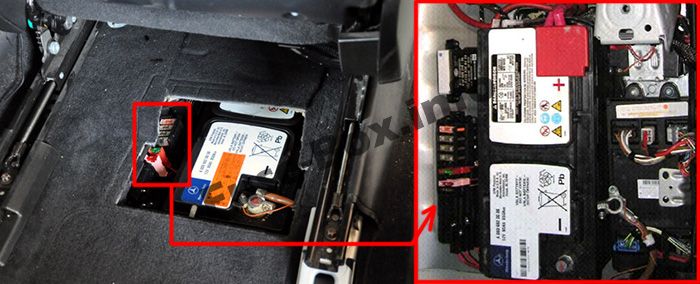

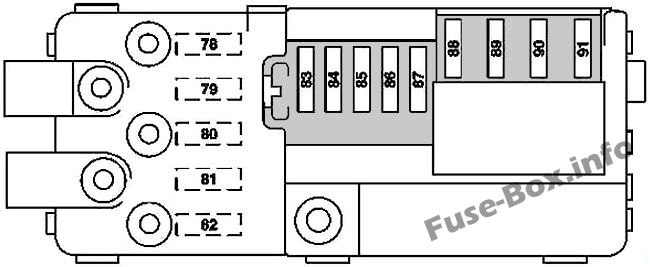

Блок предохранителей в аккумуляторном отсеке расположен рядом с аккумулятором под сиденьем переднего пассажира.
| № | Описание | Amp |
|---|---|---|
| 78 | до 30.06.09: Усилитель отопителя PTC | 100 |
| 78 | до 2008 года; с 1.7.09: Усилитель отопителя PTC | 150 |
| 79 | Задний блок управления SAM | 60 |
| 80 | Задний блок управления SAM | 60 |
| 81 | Действительно для двигателя 642.820: питание реле AdBlue | 40 |
| 81 | Действительно с 1.7.09 без двигателя 642.820: Блок предохранителей и реле в моторном отсеке Действительно для модели 164.195: Реле вакуумного насоса (+) До 2008 года: - | 150 |
| 82 | Блок предохранителей и реле в багажном отделении | 100 |
| 83 | Блок управления системой измерения веса (WSS) | 5 |
| 84 | Блок управления удерживающими системами | 10 |
| 85 | С 2009 г.: блок управления DC/AC преобразователем (розетка 115 В) | 25 |
| 85 | До 2008 г.: интеллектуальный сервомодуль для DIRECT SELECT. | 30 |
| 86 | Блок предохранителей в кабине | 30 |
| 87 | Блок управления раздаточной коробкой | 30 |
| 87 | Действительно для модели 164.195: Блок предохранителей и реле 2, моторный отсек | 15 |
| 88 | Передний блок управления SAM | 70 |
| 89 | Передний блок управления SAM | 70 |
| 90 | Передний блок управления SAM | 70 |
| 91 | С 2009 г .: блок рециркуляции воздуха переменного тока. До 2008 г.: Регулятор вентилятора | 40 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

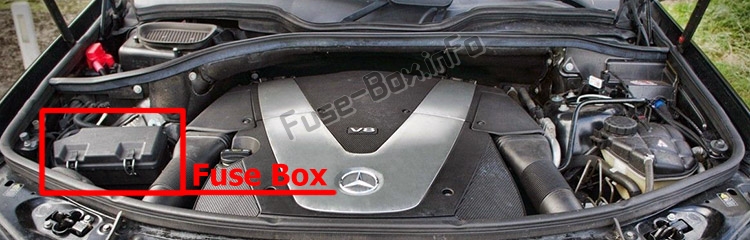

Блок предохранителей находится в моторном отсеке (справа), под крышкой.

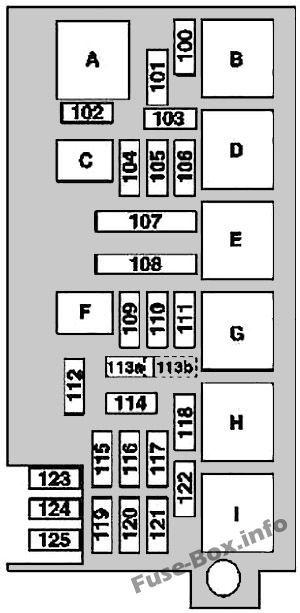

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 100 | Мотор стеклоочистителя | 30 |
| 101 | AAC со встроенным регулятором дополнительного двигателя вентилятора Действительно для двигателя 156: клемма 87 разъема M3e. Действительно для двигателей 156, 272, 273: Продувочный регулирующий клапан Действительно для двигателей 272, 273: Цепь 87 Муфта разъема M1e Блок управления всасывающим вентилятором Действительно для двигателя 629: Блок управления CDI Соединительная муфта контура 30 Блок управления всасывающим вентилятором Действительно для модели 164.195: Блок управления ME-SFI [ME] Моторный отсек/разъем двигателя Действительно для двигателя 642, кроме 642.820: Блок управления CDI Датчик O2 перед CAT Блок управления всасывающим вентилятором Действительно для двигателя 642.820: Датчик O2 перед CAT | 15 |
| 102 | Действительно для двигателя 642.820 до 31.07.10: Циркуляционный насос масляного радиатора коробки передач Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя | 15 |
| 102 | Действительно для модели 164.195: Рециркуляционный насос маслоохладителя коробки передач Низкотемпературный насос охлаждающей жидкости | 10 |
| 103 | Цепь 87 Муфта разъема M1e Блок управления CDI до 2008 года; Действительно для двигателей 113, 272, 273: Блок управления ME-SFI [ME] | 25 |
| 103 | Действительно для модели 164.195: Блок управления ME-SFI [ME] Действительно для двигателей 272, 273:ME-SFI [ME] блок управления | 20 |
| 104 | Действительно для двигателей 156, 272, 273: соединительная втулка клеммы 87M2e Действительно для двигателя 629: соединительная втулка клеммы 87. Действительно для двигателя 642.820: Клемма 87 D2, соединительная муфта Действительно для двигателя 642, кроме 642.820: Блок управления CDI Действительно для модели 164.195: Разъем жгута проводов салона и двигателя Блок предохранителей и реле в моторном отсеке Действительно для двигателя 113: блок управления ME | 15 |
| 105 | Действительно для двигателей 156, 272, 273: Блок управления ME-SFI [ME] Цепь 87 M1 i соединительная втулка Действительно для двигателя 629: блок управления CDI Действительно для двигателя 642.820: Блок управления CDI Реле топливного насоса Действительно для двигателя 642, кроме 642.820: Блок управления CDI Реле топливного насоса (с 2009 г.) Стартер (до 2008 г.) Действительно для модели 164.195: Разъем жгута проводов салона и двигателя. Действительно для двигателя 113: Соединительная втулка цепи 15, с предохранителем | 15 |
| 106 | Запасной | - |
| 107 | Действительно для двигателей 156, 272 и 273: Электрический воздушный насос Действительно для модели 164.195: Отсек двигателя/разъем двигателя | 40 |
| 108 | Компрессорный агрегат AIRMATIC | 40 |
| 109 | Блок управления ЕСП Действительно для модели 164.195: Блок управления рекуперативной тормозной системы | 25 |
| 110 | Сирена тревожного сигнала | 10 |
| 111 | Интеллектуальный сервомодуль для DIRECT SELECT | 30 |
| 112 | Левый передний фонарь Правая передняя фара | 7.5 |
| 113 | Левый рог фанфар Правый рог фанфар | 15 |
| 114 | До 2008 года: - С 2009 г.: передний блок управления SAM. Действительно для двигателя 629: блок управления CDI | 5 |
| 115 | Блок управления ЕСП Действительно для модели 164.195: Блок управления рекуперативной тормозной системы | 5 |
| 116 | Блок электрического контроллера (ВГС) Действительно для модели 164.195: полностью интегрированный блок управления коробкой передач для гибридных автомобилей. | 7.5 |
| 117 | Блок управления DTR | 7.5 |
| 118 | Действительно для двигателей 156, 272, 273: Блок управления ME-SFI [ME] Действительно для двигателей 629, 642: Блок управления CDI | 5 |
| 119 | Действительно для двигателя 642.820: Блок управления CDI | 5 |
| 120 | Действительно для двигателей 156, 272, 273: Блок управления ME-SFI [ME] Реле цепи двигателя 87 Действительно для двигателя 113: Блок управления ME-SFI [ME] Действительно для двигателя 629: блок управления CDI Действительно для двигателей 629, 642: Реле цепи двигателя 87 | 10 |
| 121 | Блок нагревателя STH Действительно для модели 164.195: Блок предохранителей и реле 2, моторный отсек | 20 |
| 122 | Действительно для двигателей 156, 272, 273, 629, 642: Стартер Действительно для двигателей 113, 272, 273: Блок управления ME-SFI [ME] | 25 |
| 123 | Действительно для двигателя 642: Датчик запотевания топливного фильтра с нагревательным элементом Действительно для двигателей 629, 642 с 1.9.08: Датчик запотевания топливного фильтра с нагревательным элементом | 20 |
| 124 | Действительно для модели 164.120/122/822/825 с 1.6.09, Модель 164.121/124/125/824: Рулевое управление с электрогидравлическим усилителем Действительно для модели 164.195: Электрогидравлический усилитель руля Блок управления электрическим компрессором хладагента | 7.5 |
| 125 | Действительно для модели 164.195: Блок управления силовой электроникой | 7.5 |
| Реле | ||
| A | Реле уровня стеклоочистителя 1/2 | |
| B | Стеклоочиститель ВКЛ/ВЫКЛ | |
| C | Действительно для двигателя 642: Дополнительный циркуляционный насос для охлаждения трансмиссионного масла Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя | |
| D | Клемма 87 двигатель | |
| E | Нагнетательный насос вторичного воздуха | |
| F | Рог фанфар | |
| G | Компрессор пневматической подвески | |
| H | Схема 15 | |
| I | Стартер |
Передний блок предохранителей
Передний блок предохранителей
| № | Описание | Amp |
|---|---|---|
| 4 | Запасной | - |
| 5 | Действительно для модели 164.195 (ML 450 Hybrid): Блок управления системой рекуперативного торможения. | 40 |
| 6 | Блок управления ЕСП | 40 |
| 6 | Действительно для модели 164.195 (ML 450 Hybrid): Электрогидравлический усилитель руля. | 80 |
| 7 | AAC со встроенным регулятором дополнительного двигателя вентилятора | 100 |
| 8 | до 2008 г.: Блок предохранителей и реле в моторном отсеке | 140 |
| 8 | с 2009 г.: Блок предохранителей и реле в моторном отсеке. | 100 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

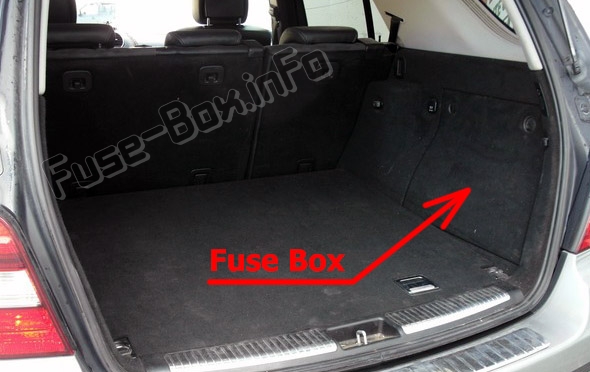

Блок предохранителей находится в багажном отделении (справа), за крышкой.
Схема блока предохранителей

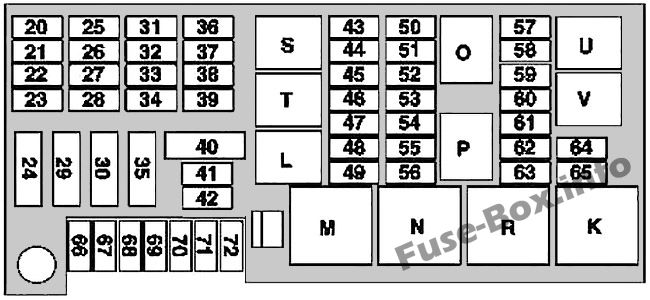

До 31.05.2006 г.

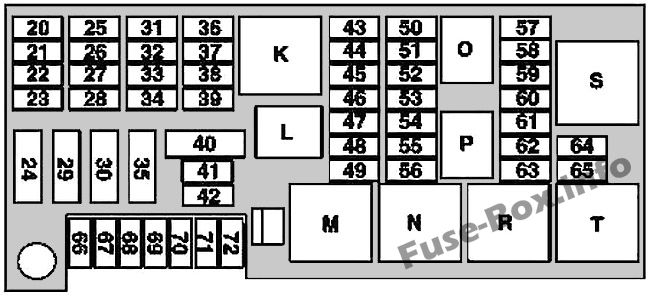

По состоянию на 01.06.2006 г.
| № | Описание | Amp |
|---|---|---|
| 20 | До 2008 г.: Антенный модуль на крыше С 2009 г.: Помехоподавляющий фильтр для радиоантенны. С 2009 г .: Блок управления массивом микрофонов (японская версия). | 5 |
| 21 | Блок управления RCP [HBF] | 5 |
| 22 | Блок управления ПТС Приемник радиоуправления STH | 5 |
| 23 | ДВД плеер Задний блок управления аудиосистемой Портативная точка разделения CTEL (японская версия) Компенсатор электронной сети Bluetooth-модуль Блок управления Universal Portable CTEL Interface (UPCI [UHI]) (японская версия) | 10 |
| 24 | Правый передний реверсивный натяжитель аварийного натяжения | 40 |
| 25 | COMAND блок управления, индикации и управления | 15 |
| 26 | Блок управления правой передней дверью | 25 |
| 27 | Блок управления регулировкой переднего сиденья со стороны пассажира с памятью Реле регулировки комфорта переднего пассажира | 30 |
| 28 | Блок управления регулировкой переднего сиденья со стороны водителя с памятью Реле регулировки комфорта водителя | 30 |
| 29 | Левый передний реверсивный натяжитель аварийного натяжения | 40 |
| 30 | С 2009 г.: Блок управления складывающимся задним многоместным сиденьем. Действительно для двигателя 156: Блок управления левым топливным насосом Блок управления правым бензонасосом Действительно для модели 164.195 (ML 450 Hybrid): Соединительная муфта цепи 30 блока управления топливным насосом | 40 |
| 31 | HS [SIH], блок управления вентиляцией сидений и обогревом рулевого колеса | 10 |
| 32 | Блок управления AIRmatic | 15 |
| 33 | Блок управления KEYLESS-GO | 25 |
| 34 | Блок управления левой передней дверью | 25 |
| 35 | Усилитель для звуковой системы По состоянию на 2009 год: усилитель сабвуфера. | 30 |
| 36 | Блок управления системой экстренного вызова | 10 |
| 37 | Модуль питания резервной камеры (японская версия) Блок управления камерой заднего вида (японская версия) | 5 |
| 38 | Цифровой ТВ-тюнер До 2008 г.: Блок управления аудиошлюзом (японская версия) С 2009 года: комбинированный ТВ-тюнер (аналоговый/цифровой) (японская версия) Действительно для модели 164.195 (ML 450 Hybrid): Модуль высоковольтной батареи | 10 |
| 39 | Блок управления системой контроля давления в шинах [RDK] До 2008 г.: блок управления SDAR (версия для США) С 2009 года: блок управления тюнером высокой четкости. С 2009 г .: блок управления цифровым аудиовещанием. По состоянию на 2009 г .: точка разделения внешней навигации (версия для Южной Кореи). | 7.5 |
| 40 | До 2008 г.: Блок управления закрыванием задней двери | 40 |
| 40 | С 2009 г.: Блок управления закрыванием задней двери. | 30 |
| 41 | Блок управления потолочной панелью управления | 25 |
| 42 | До 2008 года: двигатель SR С 2009 г.: Блок управления потолочной панелью управления. | 25 |
| 43 | По состоянию на 2009 год; Действительно для двигателей 272, 273: Блок управления топливным насосом До 31.05.2006: Электродвигатель стеклоочистителя задней двери По состоянию на 01.06.2006: Не назначен. | 20 |
| 44 | До 31.05.2006: Розетка 2-го ряда сидений слева До 31.05.2006: Разъем правого 2-го ряда сидений По состоянию на 01.06.2006: Не назначен. С 2009 г.: передняя внутренняя розетка (США). С 2009 года: розетка 115 В. | 20 |
| 45 | Соединительная коробка в багажном отделении До 2008 г.: Передняя внутренняя розетка С 2009 г .: правая розетка 2-го ряда сидений. | 20 |
| 46 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 47 | Действительно для модели 164.195 (ML 450 Hybrid): Насос охлаждающей жидкости высоковольтной батареи С 2009 г.: Накладка на порог левой передней двери с подсветкой. С 2009 г.: Накладка на правый передний порог с подсветкой. | 10 |
| 48 | С 2009 г.: Блок управления блокировкой дифференциала заднего моста. По состоянию на 2009 год; Действительно для двигателя 642.820: Реле подачи AdBlue® По состоянию на 1.7.09; Действительно для модели 164.195 или модели 164.1 с двигателем 272 или модели 164.8 с двигателем 642 или 273: Пиротехнический сепаратор | 5 |
| 49 | Обогрев заднего стекла | 30 |
| 50 | До 31.05.2006: Электродвигатель стеклоочистителя задней двери | 10 |
| 50 | По состоянию на 01.06.2006: Электродвигатель стеклоочистителя задней двери. | 15 |
| 51 | Запорный клапан адсорбера с активированным углем | 5 |
| 52 | До 31.05.09: Реверсивный передний левый натяжитель аварийного натяжения До 31.05.09: Правый передний реверсивный натяжитель аварийного натяжения С 2009 г.: Блок управления блокировкой дифференциала заднего моста. | 5 |
| 53 | Блок управления AIRmatic Действительно для двигателя 156: Блок управления левым топливным насосом Блок управления правым бензонасосом Действительно для двигателей 272, 273: Блок управления топливным насосом С 2009 г.: Блок управления раздаточной коробкой. | 5 |
| 54 | Блок управления корректора фар Передний блок управления SAM | 5 |
| 55 | Приборный щиток Поворотный переключатель света | 7.5 |
| 56 | До 31.05.2006: Разъем канала передачи данных Действительно для двигателя 642.820: Блок управления AdBlue® Действительно для модели 164.195: Блок управления топливным насосом | 5 |
| 57 | До 2008 г.: Топливный насос с датчиком уровня топлива Действительно без двигателя 156: Топливный насос | 20 |
| 58 | Разъем канала передачи данных Центральный блок управления шлюзом | 7.5 |
| 59 | С 2009 г.: соленоид подголовника водителя NECK-PRO. С 2009 г.: соленоид подголовника переднего пассажира NECK-PRO. | 7.5 |
| 60 | Освещение перчаточного ящика с выключателем Блок предохранителей и реле в моторном отсеке Задний блок управления SAM Точка разделения сотового телефона Точка разделения питания VICS+ETC (версия для Японии) Пневматический насос мультиконтурного сиденья (с 2009 г.) Внешний навигационный пункт разделения (Южная Корея) Электрическое соединение, система контроля слепых зон, внутренний задний бампер (с 1.8.10) Блок управления системой экстренного вызова (США) | 5 |
| 61 | До 2008 года: Блок управления удерживающими системами Контактная планка переднего правого сиденья | 10 |
| 61 | По состоянию на 2009 год: Блок управления удерживающими системами Контактная планка переднего правого сиденья | 7.5 |
| 62 | Переключатель регулировки сиденья переднего пассажира | 30 |
| 63 | Блок управления регулятором поясничной опоры водителя Блок управления регулятором поясничной опоры переднего пассажира Переключатель регулировки сиденья водителя | 30 |
| 64 | Запасной | - |
| 65 | Запасной | - |
| 66 | С 2009 г.: пневматический насос мультиконтурного сиденья. | 30 |
| 67 | Мотор заднего вентилятора кондиционера | 25 |
| 68 | До 2008 года: подогрев подушки левого 2-го ряда сидений До 2008 г.: подогрев подушки правого 2-го ряда сидений. С 2009 г.: HS [SIH], блок управления вентиляцией сидений и обогревом рулевого колеса. | 25 |
| 69 | С 2009 г.: Блок управления блокировкой дифференциала заднего моста. | 30 |
| 70 | Гнездо сцепного устройства прицепа (13-контактное) (по состоянию на 2009 г.) Гнездо прицепного устройства (7-контактное) | 20 |
| 70 | Гнездо тягово-сцепного устройства (13-контактное) (до 2008 г.) | 15 |
| 71 | Точка разделения управления электрическим тормозом | 30 |
| 72 | Гнездо сцепного устройства прицепа (13-контактное) | 15 |
| Реле | ||
| K | До 31.05.2006: Реле розетки клеммы 15R, с отключением питания С 01.06.2006: Регулировка сиденья контура 15R. С 2009 г.: Реле, цепь 15R розетки (с отключением питания K) (питание электрорегулировки сидений) | |
| L | Терминал 30X | |
| M | Реле обогрева заднего стекла | |
| N | Реле цепи 15/клемма 87FW | |
| O | Реле топливного насоса | |
| P | Реле заднего стеклоочистителя | |
| R | Цепь реле R 115R | |
| S | Резерв 1 (чейнджер) (питание для передней розетки) | |
| T | По состоянию на 01.06.2006Контур 30, разъем для 2-го ряда сидений и багажного отделения С 2009 года: Резерв 2 (нормально разомкнутый контакт) (питание для центральной и задней розеток) | |
| U | По состоянию на 01.06.2006 30-й контур, прицеп | |
| V | По состоянию на 01.06.2006- |

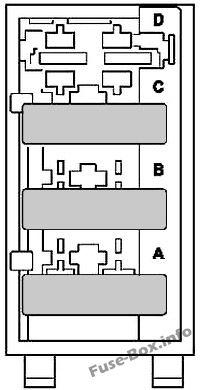

Блок предохранителей AdBlue
Блок предохранителей AdBlue
| № | Описание | Amp |
|---|---|---|
| A | Блок управления AdBlue | 15 |
| B | Блок управления AdBlue | 20 |
| C | Блок управления AdBlue | 7.5 |
| D | Запасной | - |
