Предохранители и реле Mercedes-Benz R-Class (W251, 2005-2013)
Схемы относятся к указанным годам и вариантам Mercedes-Benz R-Class (W251, 2005-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz R-Class 2005-2013 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz R-Class Это предохранители № 43, № 44, № 45 и № 46 в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

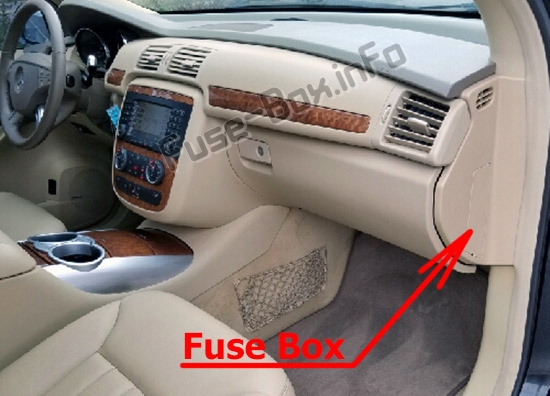

Расположение блока предохранителей
Блок предохранителей расположен со стороны пассажира на панели приборов, за крышкой.

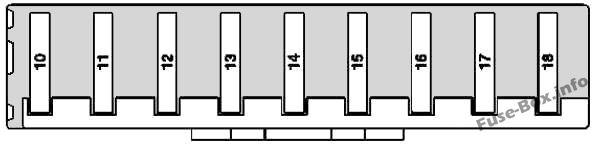

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 10 | Электронный контроллер нагнетательного вентилятора | 10 |
| 11 | Приборный щиток | 5 |
| 12 | Блок управления и управления автоматической системой кондиционирования воздуха [KLA] Блок управления и управления автоматической системой кондиционирования воздуха «Комфорт» [KLA] | 15 |
| 13 | Блок управления верхней панели управления Модуль рулевой колонки | 5 |
| 14 | CD-чейнджер (до 2008 г.) Блок управления ЭЗС | 7.5 |
| 15 | Электронный компас Блок управления медиа-интерфейсом (по состоянию на 2009 г.) | 5 |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
Блок предохранителей в аккумуляторном отсеке

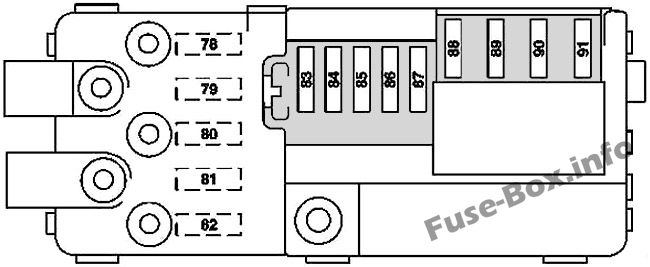

Блок предохранителей в аккумуляторном отсеке
Блок предохранителей в аккумуляторном отсеке расположен рядом с аккумуляторной батареей под сиденьем переднего пассажира.
| № | Слитная функция | Amp |
|---|---|---|
| 78 | Дизельный двигатель: Блок управления усилителем отопителя | 150 |
| 79 | Задний блок управления SAM | 60 |
| 80 | Задний блок управления SAM | 60 |
| 81 | по состоянию на 2009 год: Действительно для двигателя 642.870: Реле подачи AdBlue® Действительно для двигателя 276: Блок предохранителей и реле в моторном отсеке | 40 |
| 82 | до 2008 г.: Блок предохранителей и реле в багажном отделении | 150 |
| 82 | с 2009 г.: Блок предохранителей и реле в багажном отделении. | 100 |
| 83 | Версия для США: блок управления WSS (система измерения веса) | 5 |
| 84 | Блок управления удерживающими системами | 10 |
| 85 | с 2009 г.: блок управления DC/AC преобразователем (розетка 115 В) | 25 |
| 86 | Блок предохранителей в кабине | 30 |
| 87 | - | 30 |
| 88 | до 2008: передний блок управления SAM | 70 |
| 88 | с 2009 г.: Передний блок управления SAM | 40 |
| 89 | Передний блок управления SAM | 70 |
| 90 | Передний блок управления SAM | 70 |
| 91 | Регулятор вентилятора | 40 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

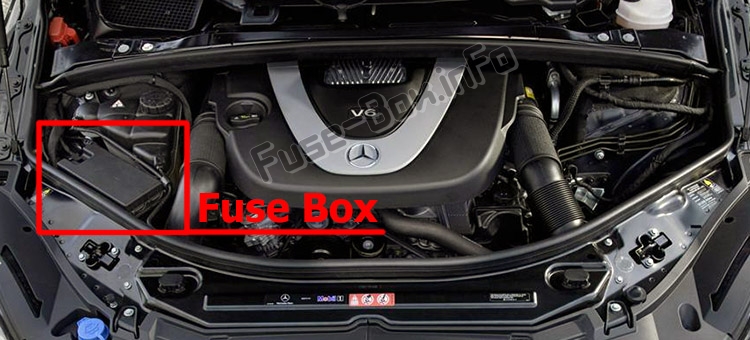

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (спереди справа), под крышкой.

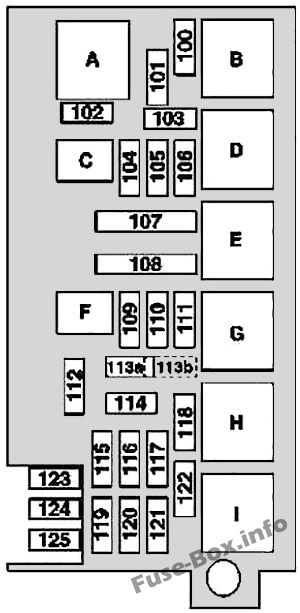

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 100 | Мотор стеклоочистителя | 30 |
| 101 | до 2008 года: AAC со встроенным регулятором дополнительного двигателя вентилятора Действительно для двигателей 113, 272: Продувочный регулирующий клапан Действительно для двигателя 272: Конденсатор подавления радиопомех 1 Конденсатор подавления радиопомех 2 Катушка зажигания цилиндр 1-6 Действительно для двигателя 642: Датчик O2 перед CAT Блок управления CDI по состоянию на 2009 год: Электрический всасывающий вентилятор двигателя и кондиционера со встроенным управлением Действительно для двигателей 272, 273: Переключение очистки Цепь 87 Муфта разъема M1e Действительно с двигателем 642: Блок управления CDI Датчик O2 перед CAT Действительно для двигателя 642.870/872: Датчик O2 перед CAT | 15 |
| 102 | до 2008 года: Действительно для двигателя 642: Рециркуляционный насос маслоохладителя коробки передач Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя по состоянию на 2009 год: Действительно для двигателя 642, двигателя 642.870 до 31.07.10: Циркуляционный насос охладителя коробки передач Действительно с двигателем 276: Циркуляционный насос охладителя наддувочного воздуха | 15 |
| 103 | до 2008 года: Действительно для двигателя 113: Блок управления ME-SFI [ME] Клапан впрыска топлива цилиндров 1-8 Действительно для двигателя 642: Блок управления CDI по состоянию на 2009 год: Действительно для двигателей 642.950, 642.870/872: Блок управления CDI Действительно для двигателя 272: Блок управления ME-SFI [ME] Действительно с двигателем 276: Блок управления ME-SFI [ME] Разъем двигателя/моторного отсека | 25 |
| 104 | до 2008 года: Действительно для двигателя 113: Левый датчик O2 перед TWC [KAT] Правый кислородный датчик O2 перед каталитическим нейтрализатором Левый датчик O2 после TWC [KAT] Правый датчик O2 после TWC [KAT] Переключающий клапан впускного коллектора Датчик вакуума рециркуляции ОГ Переключающий клапан воздушного насоса Действительно для двигателя 272: Запорный клапан системы отопления Переключающий клапан заслонки впускного коллектора Переключающий клапан воздушного насоса Трехдисковый термостатический клапан Регулировка давления на клапане насоса гидроусилителя руля Действительно для двигателя 642: Левый термопленочный датчик массового расхода воздуха Правый термопленочный датчик массового расхода воздуха Электродвигатель отключения впускного отверстия Выходной каскад времени накала Нагревательный элемент вентиляционной линии Клапан регулятора давления насоса гидроусилителя руля Левый регулятор рециркуляции отработавших газов Позиционер давления наддува по состоянию на 2009 год: Действительно для двигателей 272, 273: Соединительная втулка, цепь 87 M2e Действительно для двигателя 642.950: Соединительная муфта контура 87 Действительно для двигателя 642.870/872: Муфта разъема цепи 87D2 | 15 |
| 105 | до 2008 года: Действительно для двигателя 113: блок управления МЭ Конденсатор подавления радиопомех 1 Конденсатор подавления радиопомех 2 Катушка зажигания цилиндр 1-8 Действительно для двигателя 272: блок управления МЭ Термопленочный датчик массового расхода воздуха Датчик Холла левого впускного распредвала Датчик Холла правого впускного распредвала Датчик Холла левого выпускного распредвала Датчик Холла правого выпускного распредвала Соленоид левого впускного распредвала Соленоид впуска правого распределительного вала Соленоид левого выпускного распредвала Соленоид правого выпускного распредвала Клапан впрыска топлива цилиндров 1-6 Действительно для двигателя 642: блок управления CDI по состоянию на 2009 год: Действительно для двигателей 272, 273: Блок управления ME-SFI [ME] Цепь 87 Муфта разъема M1i Действительно для двигателя 276: Разъем двигателя/моторного отсека Действительно для двигателя 642.950: Блок управления CDI 1.0 ПК Разъем моторного отсека/внутреннего отсека Действительно для двигателя 642.870/872: Блок управления CDI Разъем моторного отсека/внутреннего отсека Муфта разъема цепи 87 | 15 |
| 106 | - | - |
| 107 | Действительно для двигателей 113, 272, 273: Электрический воздушный насос | 40 |
| 108 | Компрессорный агрегат AIRmatic | 40 |
| 109 | Блок управления ЕСП | 25 |
| 110 | Сирена тревожной сигнализации с дополнительным аккумулятором | 10 |
| 111 | Интеллектуальный сервомодуль для DIRECT SELECT | 30 |
| 112 | Левый передний фонарь Правая передняя фара | 7.5 |
| 113 | Левый рог фанфар Правый рог фанфар | 15 |
| 114 | до 2008 года: Передний блок управления SAM Действительно для двигателя 272: блок управления ME с 2009 г.: Передний блок управления SAM | 5 |
| 115 | Блок управления ЕСП | 5 |
| 116 | Блок электрического контроллера (ВГС) | 7.5 |
| 117 | Блок управления Distronic (DTR) | 7.5 |
| 118 | Действительно для двигателей 272, 273, 276: Блок управления ME Действительно для двигателя 642: блок управления CDI | 5 |
| 119 | Действительно для двигателя 642.870/872: Блок управления CDI | 5 |
| 120 | до 2008 года: Действительно для двигателей 113, 272: блок управления ME Действительно для двигателя 642: блок управления CDI по состоянию на 2009 год: Действительно для двигателей 272, 273, 276: Реле цепи двигателя 87 Блок управления ME-SFI [ME] Действительно для двигателя 642: Реле цепи 87 двигателя | 10 |
| 121 | Блок нагревателя STH | 20 |
| 122 | Действительно для двигателей 113, 272, 273, 276, 642: Стартер | 25 |
| 123 | Действительно для дизельного двигателя с 1.9.08: Датчик запотевания топливного фильтра с нагревательным элементом | 20 |
| 124 | с 2009 г.: Электрогидравлический усилитель руля. | 7.5 |
| 125 | - | - |
| Реле | ||
| A | Реле 1 и 2 ступени стеклоочистителя | |
| B | Стеклоочиститель ВКЛ/ВЫКЛ | |
| C | Действительно для двигателя 642: Дополнительный циркуляционный насос для охлаждения трансмиссионного масла Действительно для двигателя 156: Циркуляционный насос охлаждающей жидкости двигателя | |
| D | Клемма 87 двигатель | |
| E | Нагнетательный насос вторичного воздуха | |
| F | Horn | |
| G | Компрессор пневматической подвески | |
| H | Схема 15 | |
| I | Стартер |
Передний блок предохранителей

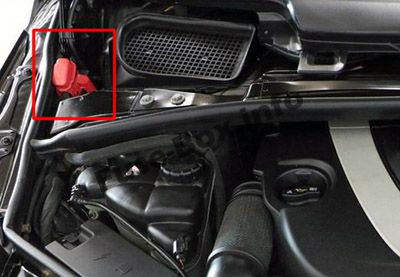

Передний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 4 | - | - |
| 5 | Действительно с 1.7.09: Блок управления ESP | 40 |
| 6 | Действительно до 30.06.09: Блок управления ESP | 40 |
| 6 | Действительно с 1.7.09: Электрогидравлический усилитель руля | 100 |
| 7 | AAC со встроенным регулятором дополнительного двигателя вентилятора | 100 |
| 8 | Блок предохранителей и реле в моторном отсеке | 150 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

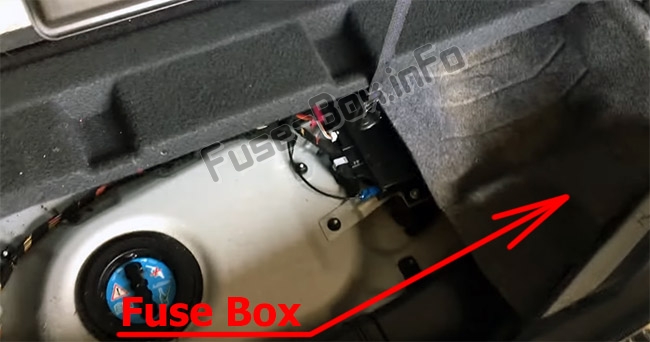

Расположение блока предохранителей
Блок предохранителей расположен в багажном отделении (справа), под полом багажника и звукоизоляцией.
Схема блока предохранителей

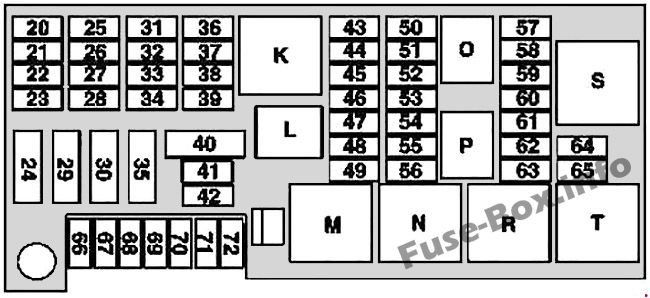

До 31.05.2006 г.

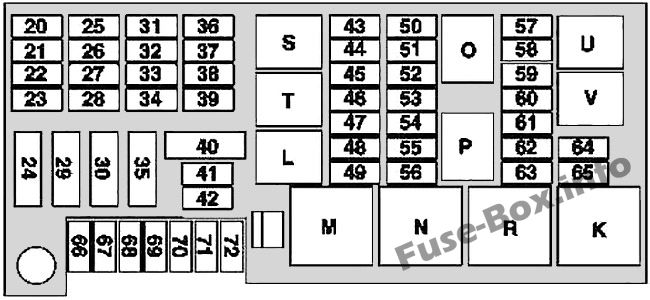

По состоянию на 01.06.2006 г.
| № | Слитная функция | Amp |
|---|---|---|
| 20 | Помехоподавляющий фильтр для радиоантенны Блок управления массивом микрофонов (до 2008 г.; кроме версии для Японии) Блок управления системой голосового управления (VCS [SBS]) (до 2008 г.; версия для США) | 5 |
| 21 | Блок управления RCP [HBF] | 5 |
| 22 | Блок управления парктроником (PTS) Стационарный обогреватель (СТН) приемник дистанционного радиоуправления (по состоянию на 2009 г.) | 5 |
| 23 | DVD-плеер (задняя развлекательная система) Компенсатор электронной сети Блок управления задней аудиосистемой (до 2008 г.) Переносной пункт разделения CTEL (до 2008 г.; версия для Японии) Блок управления Universal Portable CTEL Interface (UPCI [UHI]) (до 2008 г.; версия для Японии) Блок управления, индикации и управления COMAND (по состоянию на 2009 г.) | 10 |
| 24 | Правый передний реверсивный натяжитель аварийного натяжения | 40 |
| 25 | до 2008 года: Радио (кроме версии для США и версии для Японии) Блок радио и навигации (кроме версии для США и Японии) COMAND блок управления, индикации и управления | 15 |
| 25 | по состоянию на 2009 год: Радио Блок радио и навигации COMAND блок управления, индикации и управления | 20 |
| 26 | Блок управления правой передней дверью | 25 |
| 27 | Реле комфортной регулировки сиденья переднего пассажира (до 2008 г.) Блок управления регулировкой переднего сиденья со стороны пассажира с памятью | 30 |
| 28 | Реле комфорта регулировки сиденья водителя (до 2008 г.) Блок управления регулировки переднего сиденья со стороны водителя, с памятью | 30 |
| 29 | Левый передний реверсивный натяжитель аварийного натяжения | 40 |
| 30 | до 2008 года: Действительно для двигателя 156: Блок управления левым топливным насосом Блок управления правым бензонасосом с 2009 г.: Блок управления топливной системой | 40 |
| 31 | HS [SIH], блок управления вентиляцией сидений и обогревом рулевого колеса | 10 |
| 32 | AIRmatic с блоком управления ADS Блок управления системы регулировки высоты заднего моста | 15 |
| 33 | Блок управления бесключевым доступом | 25 |
| 34 | Блок управления левой передней дверью | 25 |
| 35 | Усилитель для звуковой системы Усилитель сабвуфера (по состоянию на 2009 г.) | 30 |
| 36 | до 2008: Блок управления системой экстренного вызова | 5 |
| 36 | до 2008 года: Японская версия: Точка разделения питания VICS+ETC с 2009 г.: Блок управления системой экстренного вызова | 10 |
| 37 | Модуль питания камеры заднего вида (по состоянию на 01.06.2006, кроме версии для США и Японии) Блок управления камерой заднего вида (по состоянию на 01.06.2006, версия для Японии) | 5 |
| 38 | Блок управления аудиошлюзом (до 2008 г.; версия для Японии) Цифровой ТВ-тюнер Комбинированный ТВ-тюнер (аналоговый/цифровой) | 10 |
| 39 | до 2008 года: Блок управления SDAR (версия для США) Блок управления системой контроля давления в шинах (TPM) [RDK] по состоянию на 2009 год: Блок управления системой контроля давления в шинах (TPM) [RDK] Блок управления тюнером высокой четкости Блок управления цифровым аудиовещанием Внешний навигационный разделительный пункт (версия для Южной Кореи) | 7.5 |
| 40 | до 2008: Блок управления закрыванием задней двери | 40 |
| 40 | с 2009 г.: Блок управления закрыванием задней двери. | 30 |
| 41 | Блок управления потолочной панелью управления | 25 |
| 42 | Блок управления потолочной панелью управления | 25 |
| 43 | До 31.05.2006: Мотор стеклоочистителя задней двери Левый разъем 3-го ряда сидений Правая розетка 3-го ряда сидений по состоянию на 2009 год: Действительно для двигателей 272, 273, 276: Блок управления топливной системой Действительно для двигателя 642.872: Правый блок управления топливной системой | 20 |
| 44 | До 31.05.2006: Левый разъем 2-го ряда сидений Правая розетка 2-го ряда сидений по состоянию на 2009 год: Версия для США: Передняя внутренняя розетка Розетка 115 В | 20 |
| 45 | до 2008 года: Соединительная коробка в багажном отделении до 31.05.2006: Передняя внутренняя розетка по состоянию на 01.06.2006: Левый разъем 2-го ряда сидений Правая розетка 2-го ряда сидений по состоянию на 2009 год: Правая розетка 2-го ряда сидений Розетка в багажном отделении | 20 |
| 46 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 47 | по состоянию на 2009 год: Действительно для дооснащения: Накладка на порог левой передней двери с подсветкой Молдинг порога правой передней двери с подсветкой | 10 |
| 48 | по состоянию на 2009 год: Действительно для двигателя 642.870: Реле подачи AdBlue® | 5 |
| 49 | Катушка правой антенны (до 2008 г.) Обогрев заднего стекла | 30 |
| 50 | до 2008 г.: Электродвигатель стеклоочистителя задней двери | 10 |
| 50 | с 2009 г.: Электродвигатель стеклоочистителя задней двери. | 15 |
| 51 | Запорный клапан фильтра с активированным углем | 5 |
| 53 | AIRmatic с блоком управления ADS Блок управления системой контроля уровня заднего моста до 2008 года: Действительно для двигателя 156: Блок управления левым топливным насосом Блок управления правым бензонасосом по состоянию на 2009 год: Действительно для двигателей 272, 273, 276: Блок управления топливной системой Действительно для двигателя 642.872: Правый блок управления топливной системой | 5 |
| 54 | Передний блок управления SAM Блок управления корректором фар (блок биксеноновых фар) | 5 |
| 55 | Поворотный переключатель света Приборный щиток | 7.5 |
| 56 | до 2008 г.: разъем канала передачи данных с 2009 г.: Действительно для двигателя 642.870: Блок управления AdBlue | 5 |
| 57 | до 2008 г.: Топливный насос с датчиком указателя уровня топлива с 2009 г.: Действительно для двигателя 642.870: Топливный насос | 20 |
| 58 | Разъем канала передачи данных Центральный блок управления шлюзом | 7.5 |
| 59 | Соленоид подголовника водителя NECK-PRO Соленоид подголовника переднего пассажира NECK-PRO | 7.5 |
| 60 | до 2008 года: Освещение перчаточного ящика с выключателем Задний блок управления SAM Блок предохранителей и реле в моторном отсеке Точка разделения CTEL Точка разделения питания VICS+ETC (версия для Японии) Блок управления системой экстренного вызова по состоянию на 2009 год: Освещение вещевого ящика с выключателем Блок предохранителей и реле в моторном отсеке Задний блок управления SAM) Точка разделения сотового телефона Точка разделения питания VICS+ETC (версия для Японии) Мультиконтурный пневматический насос сиденья Внешний навигационный разделительный пункт (версия для Южной Кореи) Блок управления системой экстренного вызова Внутреннее пространство заднего бампера Электрический разъем системы контроля слепых зон | 5 |
| 61 | Блок управления удерживающими системами Контактная планка переднего правого сиденья | 10 |
| 62 | Переключатель регулировки сиденья переднего пассажира Блок управления регулятором поясничной опоры переднего пассажира | 30 |
| 63 | Переключатель регулировки сиденья водителя Блок управления регулятором поясничной опоры водителя | 30 |
| 64 | - | - |
| 65 | - | - |
| 66 | с 2009 г.: пневматический насос мультиконтурного сиденья. | 30 |
| 67 | Мотор заднего вентилятора кондиционера | 25 |
| 68 | до 2008 г.: подогрев задних сидений с 2009 г.: Блок управления обогревом сидений, вентиляцией сидений и обогревом рулевого колеса. | 25 |
| 69 | - | 30 |
| 70 | Гнездо сцепного устройства прицепа (13-контактное) Гнездо прицепного устройства (7-контактное) (версия для США) | 20 |
| 71 | Исполнение для США: точка разъединения управления электрическим тормозом | 30 |
| 72 | Гнездо сцепного устройства прицепа (13-контактное) | 15 |
| Реле | ||
| K | до 31.05.2006: Реле розетки кл.15R, с отключением питания по состоянию на 01.06.2006: Реле, цепь 15R розетки (с отключением питания) (питание электрорегулировки сидений) | |
| L | Терминал 30X | |
| M | Реле обогрева заднего стекла | |
| N | Реле цепи 15/клемма 87FW | |
| O | Реле топливного насоса | |
| P | Реле заднего стеклоочистителя | |
| R | Цепь R реле 15R | |
| S | Резерв 1 (чейнджер) (питание для передней розетки) | |
| T | с 01.06.2006: Резерв 2 (нормально разомкнутый контакт) (питание для центральной и задней розеток) | |
| U | с 01.06.2006: Клемма 30 реле прицепа | |
| V | с 01.06.2006: Запасное реле 2 |
