Предохранители и реле Mercedes-Benz S-Class (W222/C217/A217, 2014-2019…)
Схемы относятся к указанным годам и вариантам Mercedes-Benz S-Class (W222/C217/A217, 2014-2019…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz S-Class 2014-2019…
Предохранители прикуривателя (розетки) в Mercedes-Benz S-Class Это предохранители № 430, № 460, № 461 и № 462 в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

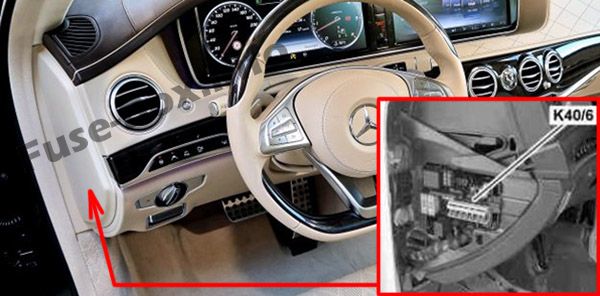

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны панели приборов, за крышкой.

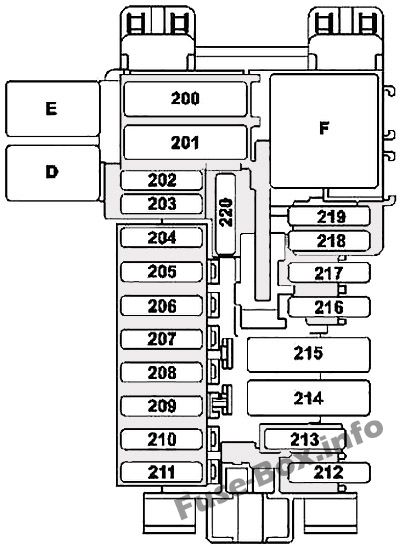

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 200 | Передний блок управления SAM | 40 |
| 201 | Передний блок управления SAM | 40 |
| 202 | Сирена сигнализации | 5 |
| 203 | W222: Блок управления подогревом водительского сиденья. | 30 |
| 204 | Диагностический разъем | 5 |
| 205 | Блок управления электронным замком зажигания | 7.5 |
| 206 | Аналоговые часы | 5 |
| 207 | Блок управления климат-контролем | 20 |
| 208 | Приборный щиток | 7.5 |
| 209 | Передний блок управления климат-контролем | 5 |
| 210 | Блок управления модуля трубки рулевой колонки | 10 |
| 211 | Запасной | - |
| 212 | Запасной | - |
| 213 | Блок управления электронной программой стабилизации | 25 |
| 214 | Запасной | - |
| 215 | Запасной | - |
| 216 | Запасной | - |
| 217 | Японская версия: специальный блок управления ближней связью. | 5 |
| 218 | Блок управления дополнительной удерживающей системой | 5 |
| 219 | Блок управления системой измерения веса (WSS) Распознавание занятости сиденья переднего пассажира и ACSR | 5 |
| Реле | ||
| D | реле MAGIC VISION CONTROL | |
| E | Резервное реле | |
| F | Реле, цепь 15R |
Блок предохранителей в пространстве для ног переднего пассажира
Блок предохранителей в пространстве для ног переднего пассажира

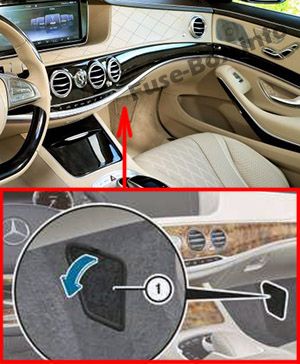

Расположение блока предохранителей

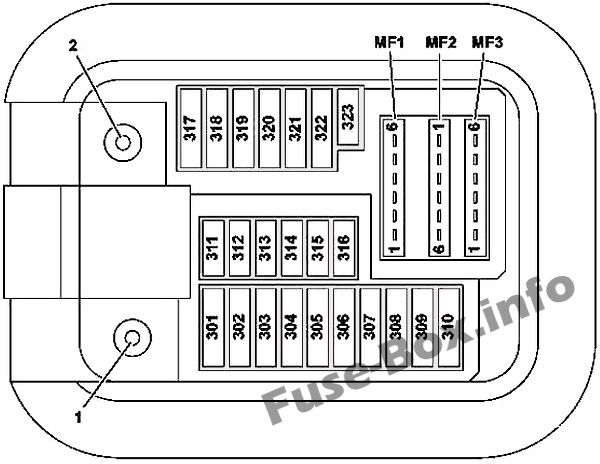

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Цепь 30 "E1" соединение | |
| 2 | Цепь 30g "E2" соединение | |
| 301 | Зеркальный таксометр | 5 |
| 302 | Блок управления правой передней дверью | 30 |
| 303 | W222: блок управления левой задней дверью C217, A217: Задний блок управления | 30 |
| 304 | W222: блок управления правой задней дверью C217, A217: Задний блок управления | 30 |
| 305 | Блок управления сиденьем водителя | 30 |
| 306 | Блок управления сиденьем переднего пассажира | 30 |
| 307 | W222: Интеллектуальный сервомодуль для ПРЯМОГО ВЫБОРА | 20 |
| 307 | C217, A217: Блок управления подогревом сиденья водителя. | 30 |
| 308 | Блок управления подогревом сиденья переднего пассажира | 30 |
| 309 | Блок управления системой экстренного вызова Модуль связи телематических услуг блок управления ГЕРМЕС | 5 |
| 310 | Блок управления стационарным отопителем | 25 |
| 311 | Двигатель заднего вентилятора | 10 |
| 312 | Блок управления потолочной панелью управления | 10 |
| 313 | Hybrid и Hybrid Plus: блок управления силовой электроникой | 10 |
| 314 | A217: Противоугонная сигнализация (обозначение по согласованию) | 7.5 |
| 315 | Блок управления силовым агрегатом Действительно для бензинового двигателя: блок управления ME-SFI Действительно для двигателей 642, 651: Блок управления CDI | 10 |
| 316 | Запасной | - |
| 317 | W222: модуль управления панорамным сдвижным люком C217, A217: Блок управления MAGIC SKY CONTROL | 30 |
| 318 | Аудио/COMAND дисплей | 15 |
| 319 | Модуль управления панорамным сдвижным люком C217, A217: Блок управления солнцезащитной шторкой панорамной крыши | 30 |
| 320 | Блок управления Active Body Control Блок управления AIRmatic (Действителен, кроме Active Body Control) | 15 |
| 321 | C217, A217: Интеллектуальный сервомодуль для ПРЯМОГО ВЫБОРА | 20 |
| 322 | Блок управления COMAND | 15 |
| 323 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| МФ1/1 | Версия для Японии: специальный блок управления ближней связью | 7.5 |
| МФ1/2 | Многофункциональная монокамера Стерео многофункциональная камера | 7.5 |
| МФ1/3 | Датчик дождя/света с дополнительными функциями Блок управления потолочной панелью управления | 7.5 |
| МФ1/4 | Блок управления сиденьем водителя | 7.5 |
| МФ1/5 | Блок управления сиденьем переднего пассажира | 7.5 |
| МФ1/6 | Блок управления модуля трубки рулевой колонки | 7.5 |
| МФ2/1 | Генератор распылителя духов | 5 |
| МФ2/2 | Панель управления аудио/COMAND Тачпад | 5 |
| МФ2/3 | Блок управления электронной программой стабилизации | 5 |
| МФ2/4 | Проекционный дисплей | 5 |
| МФ2/5 | Hybrid и Hybrid Plus: Электрический компрессор хладагента | 5 |
| МФ2/6 | Запасной | - |
| МФ3/1 | Передний блок управления SAM | 5 |
| МФ3/2 | Блок управления радарными датчиками | 5 |
| МФ3/3 | Двигатель вентилятора КОМАНД | 5 |
| МФ3/4 | Группа кнопок панели приборов со стороны водителя Группа кнопок центральной панели приборов | 5 |
| МФ3/5 | Задний блок управления кондиционером | 5 |
| МФ3/6 | с 01.06.2016: Переключатель антенны для телефона и стационарного обогревателя | 5 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

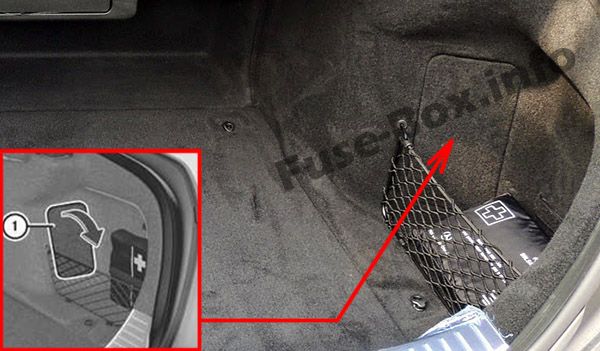

Расположение блока предохранителей
Он расположен с правой стороны багажного отделения, за крышкой.

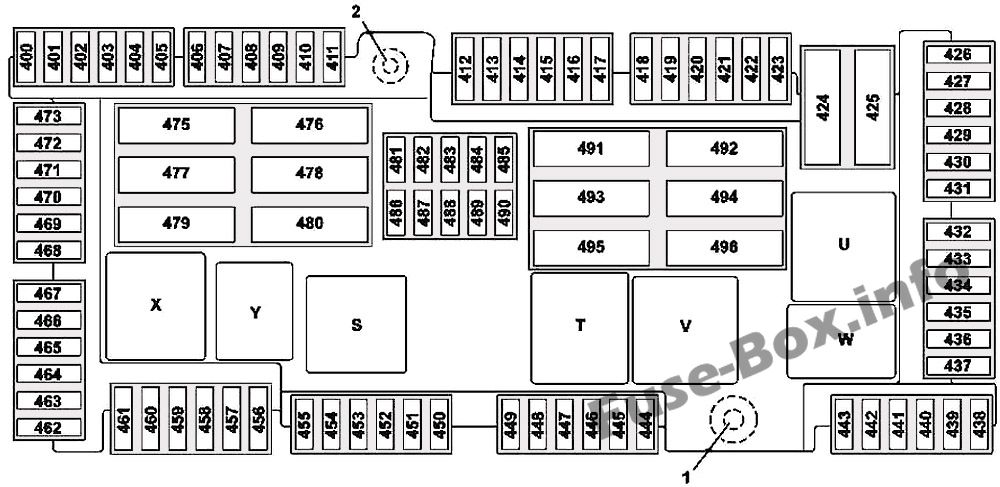

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Цепь 30 "E1" соединение | |
| 2 | Цепь 30g "E2" соединение | |
| 400 | Блок управления системой парковки (Active Parking Assist или кодовая камера кругового обзора) | 10 |
| 401 | Блок управления крышкой багажника | 5 |
| 402 | Задний блок управления развлечениями | 7.5 |
| 403 | Запасной | - |
| 404 | Блок управления отопителем подлокотника | 7.5 |
| 405 | Блок управления усилителем звуковой системы Блок управления твитером левой передней двери Блок управления твитером правой передней двери | 7.5 |
| 406 | Запасной | - |
| 407 | Запасной | - |
| 408 | Тюнер | 5 |
| 409 | Блок управления камерой 360° Камера заднего вида | 5 |
| 410 | Блок управления крышкой камеры | 5 |
| 411 | Блок управления системой контроля давления в шинах | 5 |
| 412 | Блок управления подогревом заднего сиденья | 7.5 |
| 413 | Левый задний дисплей Правый задний дисплей | 10 |
| 414 | Усилитель/компенсатор задней антенны сотовой телефонной системы Задняя подставка для мобильного телефона Задняя контактная пластина для мобильного телефона Телефонный модуль с Bluetooth® (профиль SAP) | 7.5 |
| 415 | Запасной | - |
| 416 | Запасной | - |
| 417 | Блок управления распознаванием прицепа | 20 |
| 418 | Запасной | - |
| 419 | Запасной | - |
| 420 | Блок управления преобразователем постоянного/переменного тока | 30 |
| 421 | Мультиконтурный пневматический насос сиденья | 30 |
| 422 | W222: блок управления правой задней дверью | 30 |
| 423 | Запасной | - |
| 424 | Задний блок управления SAM | 40 |
| 425 | Запасной | - |
| 426 | Усилитель басового динамика | 30 |
| 427 | Блок управления отопителем подлокотника | 20 |
| 428 | Блок управления распознаванием прицепа | 15 |
| 429 | Задний подстаканник | 10 |
| 430 | Прикуриватель с подсветкой пепельницы сзади Прикуриватель с задней подсветкой центральной консоли Розетка 12 В на центральной консоли сзади слева (пакет пепельницы/пакет курильщика) | 15 |
| 431 | Холодильник в задней спинке | 15 |
| 432 | Задний блок управления SAM | 10 |
| 433 | Блок управления Ad Blue® | 25 |
| 434 | Блок управления Ad Blue® | 15 |
| 435 | Блок управления Ad Blue® | 20 |
| 436 | Задний подстаканник | 20 |
| 437 | Запасной | - |
| 438 | C217 с двигателем 157: Электродвигатель исполнительного механизма правой выпускной заслонки | 7.5 |
| 439 | C217 с двигателем 157: Электродвигатель привода левой выпускной заслонки | 7.5 |
| 440 | Запасной | - |
| 441 | Запасной | - |
| 442 | Запасной | - |
| 443 | Запасной | - |
| 444 | Запасной | - |
| 445 | Приемник радиоуправления стационарным отопителем | 5 |
| 446 | Антенный усилитель FM 1, AM, CL [ZV] и KEYLESS-GO | 5 |
| 447 | Гибрид: блок управления системой управления батареями | 7.5 |
| 448 | Запасной | - |
| 449 | Запасной | - |
| 450 | Запасной | - |
| 451 | Розетка для прицепа | 15 |
| 452 | Датчик радара в заднем бампере слева Датчик радара заднего правого бампера Радарный датчик центрального заднего бампера | 5 |
| 453 | Датчик радара в переднем левом бампере Радарный датчик правого переднего бампера Блок управления COLLISION PREVENTION ASSIST | 5 |
| 454 | Блок управления Ad Blue® Блок управления топливной системой | 5 |
| 455 | Полностью интегрированный блок управления коробкой передач | 15 |
| 456 | Запасной | - |
| 457 | Действительно для литий-ионного аккумулятора: Конденсатор стартерного аккумулятора | 7.5 |
| 458 | Запасной | - |
| 459 | Запасной | - |
| 460 | Передний прикуриватель с подсветкой пепельницы | 15 |
| 461 | Розетка на центральной консоли сзади справа 12В Розетка 12В Блок управления преобразователем постоянного/переменного тока | 15 |
| 462 | Розетка в багажном отделении | |
| 463 | Запасной | |
| 464 | Блок управления распознаванием прицепа | 20 |
| 465 | Блок управления электрическим стояночным тормозом | 30 |
| 466 | Блок управления левой передней дверью | 30 |
| 467 | Блок управления KEYLESS-GO | 10 |
| 468 | Блок управления электрическим стояночным тормозом | 30 |
| 469 | Блок управления топливной системой | 25 |
| 470 | Блок управления обогревом заднего левого сиденья Блок управления подогревом заднего сиденья | 30 |
| 471 | Блок управления подогревом заднего правого сиденья | 30 |
| 472 | C217, A217: Задний блок управления | 30 |
| 473 | Блок управления распознаванием прицепа | 20 |
| 475 | Блок управления усилителем звуковой системы | 40 |
| 476 | Блок управления усилителем звуковой системы | 40 |
| 477 | Блок управления активной пряжкой ремня C217, A217: Задний блок управления | 40 |
| 478 | Блок управления задним левым сиденьем | 30 |
| 479 | Блок управления активной пряжкой ремня | 40 |
| 480 | Блок управления задним правым сиденьем | 30 |
| 481 | Левый передний реверсивный натяжитель аварийного натяжения | 5 |
| 482 | W222: Блок управления MAGIC SKY CONTROL | 5 |
| 482 | C217, A217: Блок управления MAGIC SKY CONTROL | 7.5 |
| 483 | Правый передний реверсивный натяжитель аварийного натяжения | 5 |
| 484 | Блок управления задним правым сиденьем Блок управления задним левым сиденьем | 7.5 |
| 485 | Блок управления активной пряжкой ремня | 5 |
| 486 | Гибрид: блок управления системой управления батареями, блок управления силовой электроникой | 10 |
| 487 | Блок управления электрическим стояночным тормозом | 5 |
| 488 | Задний блок управления SAM | 5 |
| 489 | Передний радарный датчик дальнего действия | 5 |
| 490 | Мультиконтурный пневматический насос сиденья | 5 |
| 491 | Блок управления крышкой багажника | 40 |
| 492 | Правый передний реверсивный натяжитель аварийного натяжения | 40 |
| 493 | Запасной | - |
| 494 | Задний блок управления SAM | 40 |
| 495 | Обогрев заднего стекла | 40 |
| 496 | Левый передний реверсивный натяжитель аварийного натяжения | 40 |
| Реле | ||
| S | Реле цепи 15 салона автомобиля | |
| T | Реле обогревателя заднего стекла | |
| U | Реле подстаканника и розеток 2-го ряда сидений | |
| V | Реле синего цвета | |
| W | Цепь реле 15R | |
| X | Реле холодильника 1-го ряда/багажника и розеток | |
| Y | Запасное реле |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

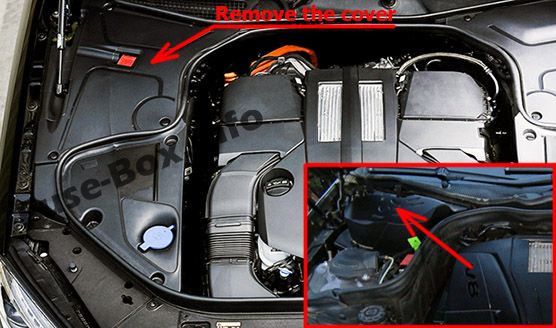

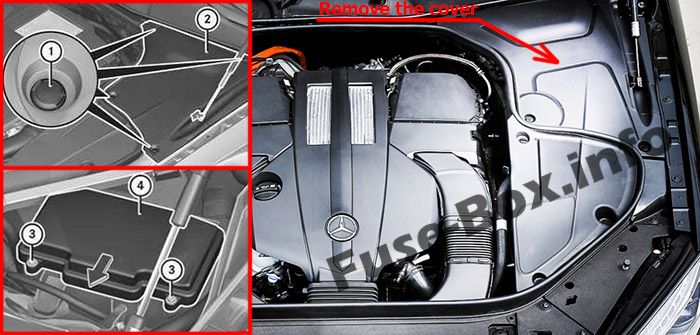

Расположение блока предохранителей
Он расположен в моторном отсеке (слева), под крышкой.

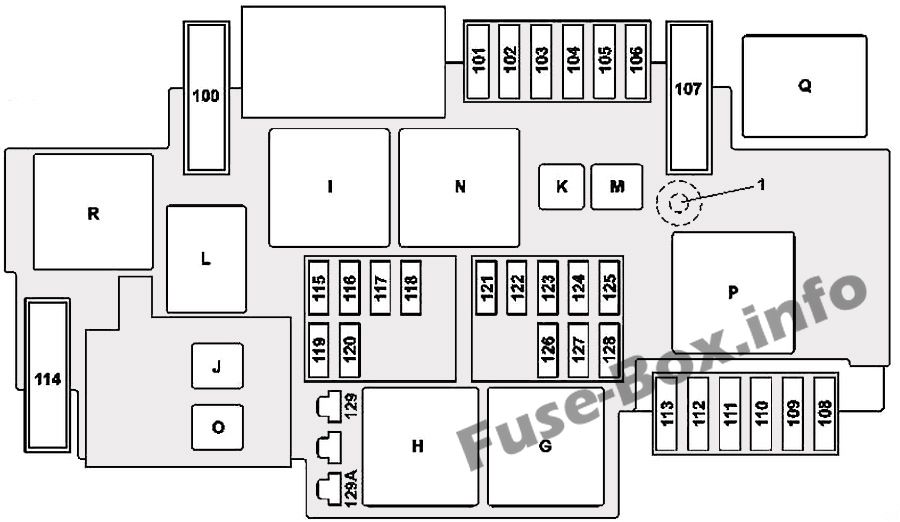

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 100 | Гибрид: вакуумный насос | 40 |
| 101 | Соединительная втулка, контур 87/2 | 15 |
| 102 | Соединительная втулка, контур 87/2 | 20 |
| 103 | Соединительная втулка, цепь 87М4 | 15 |
| 104 | Соединительная втулка, цепь 87М3 | 15 |
| 105 | Действительно для коробки передач 722.9: Блок управления вспомогательным насосом трансмиссионного масла | 15 |
| 106 | Обогреватель стояночного дворника | 25 |
| 107 | Действительно для двигателей 277, 279: Электрическое соединение стартера/воздушного насоса | 60 |
| 108 | Действительно для динамической светодиодной фары SAE для правостороннего движения или динамической светодиодной фары: левая передняя фара, правая передняя фара Действительно без динамической светодиодной фары SAE для правостороннего движения или динамической светодиодной фары: правый блок передней фары | 20 |
| 109 | Мотор стеклоочистителя | 30 |
| 110 | Действительно для динамической светодиодной фары с кодом SAE для правостороннего движения или динамической светодиодной фары: левая передняя фара, правая передняя фара Действительно без динамической светодиодной фары SAE для правостороннего движения или динамической светодиодной фары: передний левый фонарь | 20 |
| 111 | Стартер | 30 |
| 112 | Блок предохранителей и реле двигателя | 5 |
| 113 | Запасной | - |
| 114 | компрессор AIRmatic | 40 |
| 115 | Левый рог фанфар Правый рог фанфар | 15 |
| 116 | Гибрид: реле вакуумного насоса | 5 |
| 117 | Запасной | - |
| 118 | Гибрид: блок управления электронной программой стабилизации | 5 |
| 119 | Муфта разъема цепи 87/C2 | 15 |
| 120 | Муфта разъема цепи 87/C1 | 7.5 |
| 121 | Блок управления электронной программой стабилизации | 5 |
| 122 | Гибрид: ГИБРИДНОЕ реле | 5 |
| 123 | Блок управления системы ночного видения | 5 |
| 124 | Гибрид: электрический разъем салона автомобиля и моторного отсека | 5 |
| 125 | Передний блок управления SAM | 5 |
| 126 | Блок управления силовым агрегатом Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: Блок управления ME-SFI [ME] | 5 |
| 127 | Запасной | - |
| 128 | Выключатель наружного освещения | 5 |
| 129A | Гибрид: Реле цепи стартера 50 | 30 |
| 129B | Действительно, кроме гибрида: реле цепи стартера 50 | 30 |
| Реле | ||
| G | Реле цепи 15 моторного отсека | |
| H | Цепь стартера 50 реле | |
| I | Реле вакуумного насоса тормозов | |
| J | Гибрид: ГИБРИДНОЕ реле | |
| K | Реле насоса трансмиссионного масла | |
| L | Реле звукового сигнала | |
| M | Реле обогревателя парковочного положения дворников | |
| N | Цепь реле 87М | |
| O | Действительно, кроме гибрида: реле цепи стартера 15 | |
| P | Реле подачи вторичного воздуха | |
| Q | Гибрид: реле вакуумного насоса | |
| R | Реле AIRmatic |

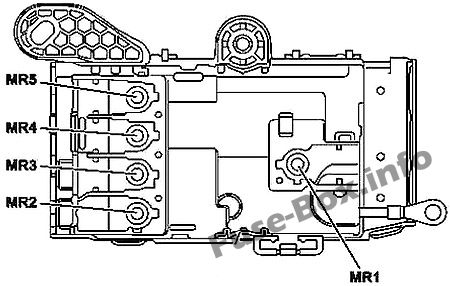

Блок предохранителей двигателя

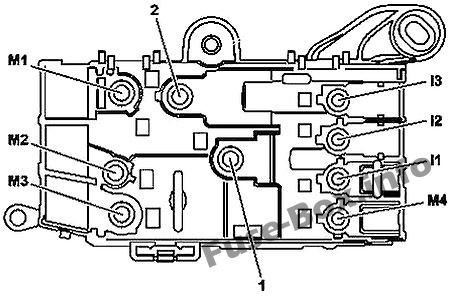

Блок предохранителей двигателя
Вид снизу
Вид сверху
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Соединение, цепь 30 "В1" | |
| 2 | Соединение, цепь 30 без фиксации "B2" | |
| M3 | Гибрид: электрическая машина | 500 |
| M3 | Действительно, кроме гибрида: генератор | 500 |
| M1 | Гибрид: электрическая машина | - |
| M1 | Действительно, кроме гибрида: Стартер | - |
| MR5 | Блок управления электроусилителем руля | 100 |
| MR2 | Мотор вентилятора | 100 |
| M4 | Гибрид: полностью интегрированный блок управления коробкой передач | 100 |
| I1 | Запасной | - |
| M2 | Действительно для дизельного двигателя: Выходной каскад накаливания | 150 |
| MR1 | Модуль предохранителей и реле двигателя | 60 |
| MR3 | Запасной | - |
| MR4 | Действительно для двигателей 277, 279: Двигатель вентилятора | 150 |
| I2 | Запасной | - |

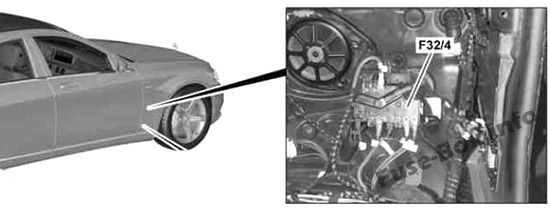

Блок предохранителей в салоне

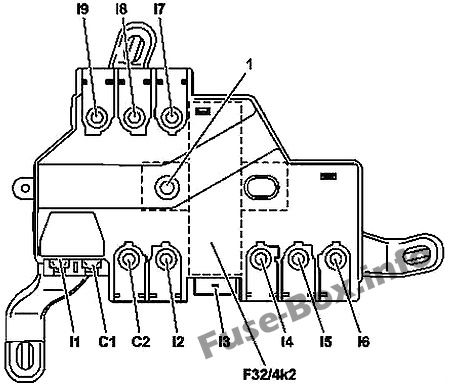

Блок предохранителей в салоне
| № | Слитная функция | Amp |
|---|---|---|
| I7 | Блок предохранителей в правой передней стойке | 125 |
| I2 | Левый модуль предохранителей и реле | 125 |
| C2 | Запасной | - |
| I8 | Запасной | - |
| I9 | Запасной | - |
| I3 | Подключение реле отключения тока холостого хода | - |
| C1 | Регулятор вентилятора | 40 |
| I1 | Блок управления электронной программой стабилизации | 40 |
| I4 | Запасной | - |
| I6 | Задний модуль предохранителей и реле | 60 |
| I5 | Блок предохранителей в правой передней стойке | 60 |
| Ф32/4к2 | Реле отключения тока покоя |

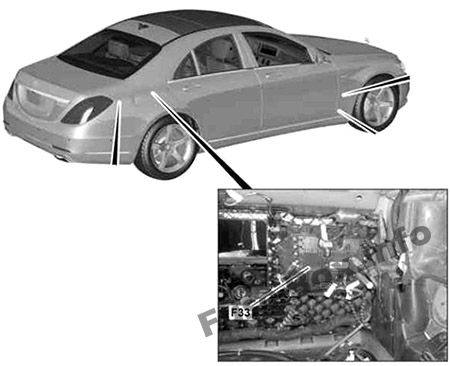

Задний блок предохранителей

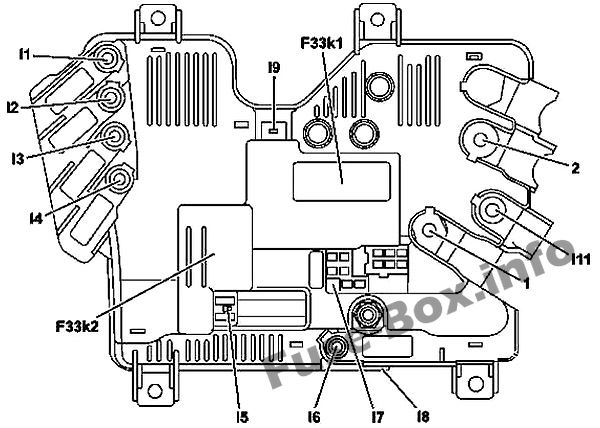

Задний блок предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| I3 | Запасной | - |
| I2 | Блок управления обогревом лобового стекла | 125 |
| I7 | Гибрид: Устройство отключения высокого напряжения | 7.5 |
| I4 | Задний модуль предохранителей и реле | 150 |
| I6 | Функция ECO start/stop дополнительная батарея | 200 |
| I7 | Функция ECO start/stop дополнительная батарея Передний блок управления SAM Блок управления электронным замком зажигания | 10 |
| I1 | Запасной | - |
| I11 | Запасной | - |
| I7 | Передний блок управления SAM | 10 |
| I8 | Функция ECO start/stop подключение реле дополнительной батареи | - |
| I5 | Гибрид: высоковольтный пирофузор, срабатывающий от блока управления дополнительной системой безопасности. | - |
| I9 | Подключение развязывающего реле | - |
| Ф33к1 | Развязывающее реле | |
| Ф33к2 | Функция ECO start/stop реле дополнительного аккумулятора |
