Предохранители и реле Mercedes-Benz SLK-Class (R170, 1996-2004)

Схемы относятся к указанным годам и вариантам Mercedes-Benz SLK-Class (R170, 1996-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.

Расположение предохранителей Mercedes-Benz SLK-Class 1996-2004 гг.

Расположение предохранителей Mercedes-Benz SLK-Class 1996-2004 гг.

Предохранитель прикуривателя (розетки) в Mercedes-Benz SLK-Class Это предохранитель №31 в блоке предохранителей моторного отсека.

Блок предохранителей на приборной панели

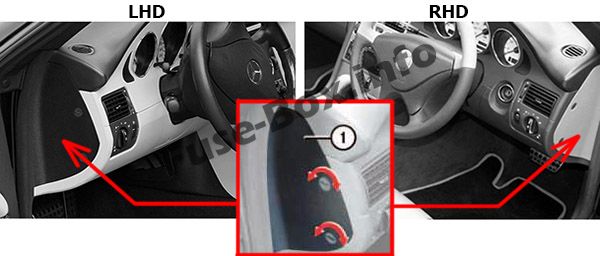

Расположение блока предохранителей

Блок предохранителей расположен сбоку панели приборов, за крышкой (слева у леворульных, справа у праворульных).Расположение блока предохранителей

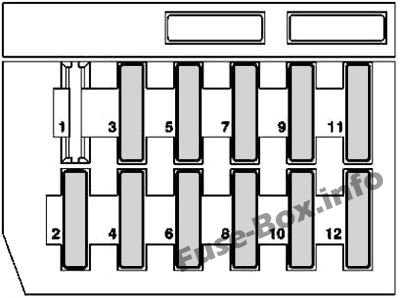

Схема блока предохранителей (автомобили с левым рулем)

Схема блока предохранителей (автомобили с левым рулем)

Назначение предохранителей в панели приборов (левый руль)
№Слитная функцияAmp
1Не используется-
2Выключатель стоп-сигнала
Круиз-контроль		15
3Правый дальний свет Контрольная лампа дальнего света7.5
4Фонарь заднего хода
Лампа указателя поворота
Регулятор затемнения зеркала заднего вида
Помощь при парковке		15
5Левый дальний свет7.5
6Правый ближний свет15
7Передний правый габаритный фонарь
Передний правый боковой маркер (модель 170 США)
Правый задний фонарь		7,5
8Левый ближний свет15
9Левая противотуманная фара
Правая противотуманная фара		15
10Передний левый стояночный свет
Передний левый боковой маркер (модель 170 США)
Левый задний фонарь		7,5
11Подсветка номерного знака
Подсветка приборов
Подсветка символов
Автоматический корректор фар		7.5
12Задний противотуманный фонарь7.5

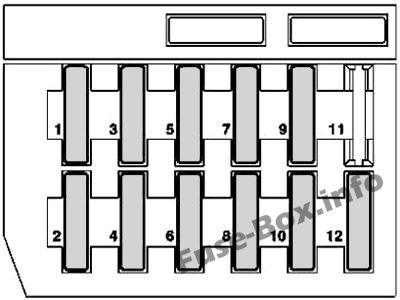

Схема блока предохранителей (автомобили с правым рулем)

Схема блока предохранителей (автомобили с правым рулем)

Назначение предохранителей в панели приборов (правый руль)
№Слитная функцияAmp
1Левая противотуманная фара
Правая противотуманная фара		15
2Задний противотуманный фонарь7.5
3Правый передний стояночный фонарь
Правый задний фонарь		7.5
4Левый передний стояночный фонарь
Левый задний фонарь		7.5
5Левый дальний свет7.5
6Подсветка номерного знака
Подсветка приборов
Подсветка символов
Автоматический корректор фар		7.5
7Правый дальний свет
Контрольная лампа дальнего света		7.5
8Левый ближний свет15
9Стоп-сигнал
Круиз-контроль		15
10Правый ближний свет15
11Не используется-
12Лампа заднего хода/лампа указателя поворота
Регулятор затемнения зеркала заднего вида
Помощь при парковке		15

Блок предохранителей в моторном отсеке

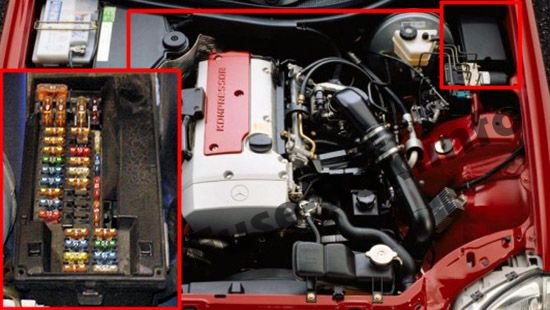

Расположение блока предохранителей

Он расположен в моторном отсеке (слева).Расположение блока предохранителей

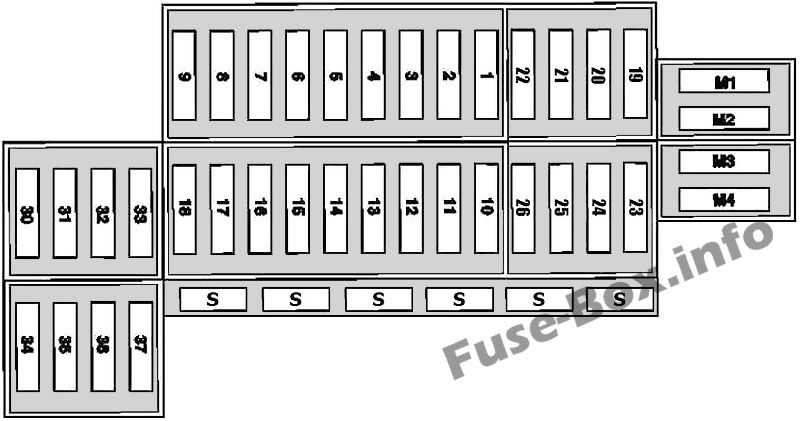

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№Слитная функцияAmp
1Асра:
Лампы указателей поворота
Лампы указателей поворота прицепа		7.5
1170 545 (01, 10, 20, 22, 28) 00:
телефон
Сигнал открытия гаражных ворот (170 545 (10, 20, 22, 28) 00)
Электронный звонок (170 545 (20, 22, 28) 00)		5
2Асра:
Рог фанфар
Автоматический нагреватель: (Клапан циркуляции воздуха Автоматический нагреватель)
Модуль управления дневными ходовыми огнями 		15
2Асра:
Рог фанфар
Кондиционер (Темпматик): (электрический модуль управления всасывающим вентилятором, клапан рециркуляции воздуха)
Кондиционер (автоматический): (модуль управления электрическим всасывающим вентилятором)
Модуль управления дневными ходовыми огнями 		20
2170 545 (01, 10, 20, 22, 28) 00:
Блок управления подушкой безопасности
Блок управления-автоматическая система распознавания детского сиденья		5
3Асра:
Приборный щиток
Модуль контроля выхода из строя наружных ламп
Выключатель стоп-сигналов (стоп-сигналы, стоп-сигналы прицепа, центральный верхний стоп-сигнал, модуль управления системой тяги)
Форсунка омывателя ветрового стекла с подогревом (левая, правая)
Шланг форсунки омывателя с подогревом (левый, правый)		15
3170 545 (01, 10, 20, 22, 28) 00:
Индикатор, система безопасности
Индикатор, система автоматического распознавания детского сиденья		5
4Асра: правая фара ближнего света7.5
4Асра: ближний свет ATA (США, Швейцария)15
4170 545 (01, 10, 20, 22, 28) 00: Электродвигатель стеклоочистителя30
5Асра: Левая фара ближнего света7.5
5170 545 (01, 10, 20, 22, 28) 00: Радио15
6Асра: правая фара дальнего света 7.5
6170 545 (01, 10, 20, 22, 28) 00: Регулировка наружных зеркал, левое и правое15
7Асра:
Левая фара дальнего света
Индикатор дальнего света фар 		7.5
7170 545 (01, 10, 20, 22, 28) 00:
Индикатор управления складным верхом
Электронное управление коробкой передач
Блокировка парковки/заднего хода		5
8Асра:
Левая противотуманная фара
Правая противотуманная фара		10
8170 545 (01, 10, 20, 22, 28) 00: Радио15
9Асра:
Регулятор вентилятора
Кондиционер (автоматический)/Кондиционер (Темпматик)		30
9170 545 (01, 10, 20, 22, 28) 00:
Свет на крыше
Горн (170 545 (10, 20, 22, 28) 00)
Противоугонная сигнализация (170 545 (10, 20, 22, 28) 00)
Фонарь багажника (170 545 (20, 22, 28) 00)		10
11Катушки зажигания15
11Контроль двигателя10
12Термовыключатель системы обогрева омывателя лобового стекла (форсунки омывателя, подогрев шланга)10
13Асра, 170 545 (01, 10, 20) 00:
Диагностический разъем
телефон
Электронный звонок (170 545 (20, ??) 00)		5
13170 545 (22, 28) 00:
Диагностический разъем
телефон		10
14Asra, 170, 545, 01 00: Звуковая система (левый/правый аудиоусилитель мощности)25
14170 545 (10, 20, 22, 28) 00: Усилитель звука20
15Asra, 170 545 01 00: Модуль управления двигателем HFM-SFI (SLK 200 (170.435; 10.95 - 04.00)15
15170 545 (10, 20, 22, 28) 00:
Автоматическая система отопления
Темпматик
Вспомогательный водяной насос		5
16Asra, 170 545 01 00: Модуль управления двигателем HFM-SFI (SLK 200 (170.435; 10.95 - 04.00)10
16170 545 (20, 22) 00: АБС/ESP30
17170 545 (20, 22) 00: АБС/ESP5
18170 545 28 00: Электронный звонок5
19170 545 (10, 20, 22, 28) 00: Электростеклоподъемники, передние40
20170 545 (10, 20, 22, 28) 00: Задний стеклоподъемник40
21170 545 (20, 22, 28) 00: Регулировка сиденья справа30
22170 545 (20, 22, 28) 00: Регулировка сиденья слева30
23170 545 22 00: Водяной насос — заправленный двигатель5
23170 545 28 00: Водяной насос - 3,2-литровый двигатель10
23170 545 10 00:
Центральный замок
Свет багажника		20
24170 545 (20, 22, 28) 00: Гидравлический блок40
24170 545 10 00: Пневматический блок управления, обогреватель заднего стекла20
25170 545 (20, 22, 28) 00: Пневматический блок управления, обогреватель заднего стекла20
25170 545 10 00: Гидравлический блок40
26170 545 (20, 22, 28) 00: Центральный замок20
30Подогрев сиденья5
31Передний прикуриватель с подсветкой пепельницы
Лампа вещевого ящика 		15
32Комбинированный переключатель (двигатель стеклоочистителя, насос омывателя, сигнализатор фар)15
33Кнопочный модуль управления отопителем5
34Asra, 170 545 01 00: подогрев сидений25
34170 545 (10, 20, 22, 28) 00: Обогрев сиденья30
35Реле подтверждения закрытия
Комбинация приборов (световой сигнализатор)
Стационарный отопитель/дополнительный блок отопителя
Радиочастотный пульт дистанционного управления
Мигалка, предупреждающая об опасности		15
36Вентилятор системы кондиционирования
Автоматическая система отопления
Темпматик		30
37Диагностика (OBD II)
Радиочастотный пульт дистанционного управления
Приборный щиток
Автоматический обогреватель (ТЕПЛО):
Модуль кнопочного управления отопителем (НАГРЕВ)
Модуль управления кондиционером (Темпматик A/C)
Переключающий клапан заслонки свежего/рециркуляционного воздуха 		5
M1Asra, 170 545 01 00: передние электрические стеклоподъемники40
M2Asra, 170 545 01 00: Задние электрические стеклоподъемники40
M3Asra, 170 545 01 00: Блок предохранителей в багажнике.80
M4Asra, 170 545 01 00: Модуль управления дополнительным отопителем (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), левостороннее рулевое управление, LHS)40
M4170 545 01 00: Вентилятор всасывающего типа (tempmatic) (на моделях с правым рулем в блоке управления)50

Блок предохранителей в багажнике

Блок предохранителей в багажнике

№Слитная функцияAmp
23Асра: Подающий насос (CL), Звуковой сигнал (ATA), Фонарь багажника20
24Асра: модуль управления PSE40
25Асра: гидравлический блок механизма с откидным верхом30
26Асра: не используется-
