Предохранители и реле Mercedes-Benz SLK-Class (R171, 2005-2011)
Схемы относятся к указанным годам и вариантам Mercedes-Benz SLK-Class (R171, 2005-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz SLK-Class 2005-2011 гг.
Предохранитель прикуривателя (розетки) в Mercedes-Benz SLK-Class Это предохранитель №47 в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

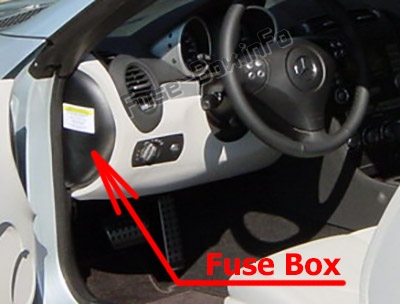

Расположение блока предохранителей
Блок предохранителей расположен сбоку панели приборов, за крышкой.

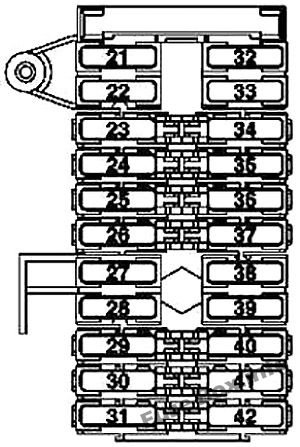

Схема блока предохранителей
| No. | Слитная функция | Amp |
|---|---|---|
| 21 | Блок управления складным верхом | 5 |
| 22 | Блок управления потолочным приводом | 5 |
| 23 | Система Airscarf для левого сиденья (до 2008 г.) | 25 |
| 23 | Блок управления медиа-интерфейсом (по состоянию на 2009 г.) | 5 |
| 24 | Система Airscarf для правого сиденья (до 2008 г.) | 25 |
| 24 | Точка разделения сотовых телефонов (по состоянию на 2009 г.) | |
| 25 | Подогрев сидений (до 2008 г.) | 25 |
| 25 | Усилитель для звуковой системы (по состоянию на 2009 г.) | 40 |
| 26 | Радиосистемы (до 2008 г.) | 30 |
| 26 | Радио (по состоянию на 2009 г.) | 25 |
| 27 | Блок управления левой дверью | 25 |
| 28 | Блок управления правой дверью | 25 |
| 29 | Блок рециркуляции переменного тока | 40 |
| 30 | Приборный щиток | 5 |
| 31 | Рулевое колесо с подогревом (до 2008 г.) | 10 |
| 32 | Электродвигатель правого заднего стеклоподъемника (до 2008 г.) Блок управления складным верхом (с 2009 г.) | 25 |
| 33 | LHD: Модуль рулевой колонки | 5 |
| 34 | Регулировка руля (до 2008 г.) Блок управления регулировкой переднего сиденья со стороны водителя с памятью (с 2009 г.) | 30 |
| 35 | Регулировка сиденья переднего пассажира (до 2008 г.) Блок управления регулировкой переднего сиденья со стороны пассажира с памятью (с 2009 г.) | 30 |
| 36 | Блок управления EIS [EZS] Блок управления электроблокировкой руля | 15 |
| 37 | Блок управления верхней панели управления Автоматический кондиционер (KLA) или комфортный автоматический кондиционер (C-AAC) Регулировка зеркал (до 2008 г.) Управление крышей Vario (VD) (до 2008 г.) Двойной клапан (до 2008 г.) Складывание зеркал (до 2008 г.) Блок управления и управления HEAT (по состоянию на 2009 г.) Блок управления и управления Comfort AAC [KLA] (по состоянию на 2009 г.) | 7.5 |
| 38 | Гидравлический блок механизма складного верха | 40 |
| 39 | Электродвигатель заднего левого стеклоподъемника (до 2008 г.) Блок управления складным верхом (с 2009 г.) | 25 |
| 40 | Разъем канала передачи данных (1.3) (до 2008 г.) Центральный блок управления шлюзом | 5 |
| 41 | Радиосистемы (до 2008 г.) Навигационная система (до 2008 г.) Блок управления системой экстренного вызова (по состоянию на 2009 г.) Блок управления цифровым аудиовещанием (по состоянию на 2009 г.) Блок управления SDAR (по состоянию на 2009 г.) | 5 |
| 42 | RHD: Модуль рулевой колонки | 5 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

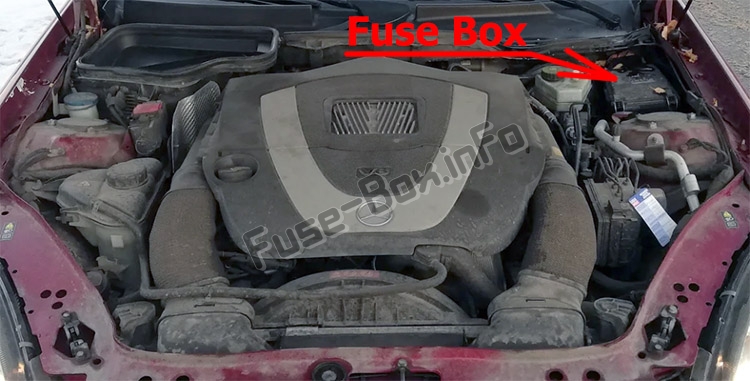

Расположение блока предохранителей
Он расположен в моторном отсеке, под крышкой.

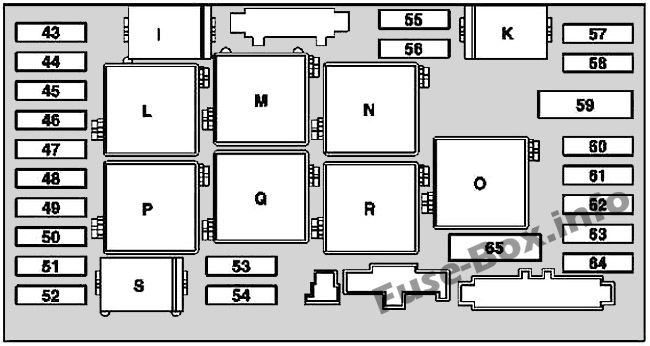

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 43 | Фанфары | 15 |
| 44 | Освещение перчаточного ящика с выключателем Освещение вещевого ящика между спинками сидений (с 2009 г.) Освещение вещевого ящика подлокотника (с 2009 г.) Многофункциональный датчик C-AAC [K-KIA] | 5 |
| 45 | Блок управления подушками безопасности ARMADA (до 2008 г.в.) Индикатор подушек безопасности и контрольная лампа (до 2008 г.) Блок управления удерживающими системами (по состоянию на 2009 г.) Сиденье переднего пассажира занято и датчик распознавания детского сиденья (по состоянию на 2009 год; США) Блок управления Weight Sensing System (WSS) (по состоянию на 2009 год; США) | 7.5 |
| 46 | Система стеклоочистителей (WSA) | 40 |
| 47 | Прикуриватель с подсветкой пепельницы Внутренняя розетка Радиосистемы (до 2008 г.) | 15 |
| 48 | Не используется | - |
| 49 | Блок управления подушками безопасности ARMADA (до 2008 г.в.) Индикатор подушек безопасности и контрольная лампа (до 2008 г.) Блок управления удерживающими системами (по состоянию на 2009 г.) | 7.5 |
| 50 | Переключатель и управление освещением на выключателе наружного освещения | 5 |
| 51 | Комбинация приборов (до 2008 г.) Регулировка угла наклона фар (HRA) (до 2008 г.) Электровентилятор всасывающий для двигателя/кондиционера (до 2008 г.) | 5 |
| 51 | Силовой модуль HRA (по состоянию на 2009 г.) Действительно с двигателем 113.989 (SLK55 AMG): Блок управления двигателем вентилятора коробки передач (с 2009 г.) | 7,5 |
| 52 | Стартер | 15 |
| 53 | Схема управления двигателем 87/М1 (до 2008 г.) Задний блок управления SAM с модулем предохранителей и реле (по состоянию на 2009 г.) Реле стартера (с 2009 г.) Действительно для двигателей 271, 272: Блок управления ME-SFI [ME] (с 2009 г.) Действительно с двигателем 113.989 (SLK 55 AMG): блок управления ME-SFI [ME] (с 2009 г.) Действительно с двигателем 113.989 (SLK 55 AMG): соединительная муфта Circuit 87 M1e (по состоянию на 2009 г.) Действительно для двигателя 272: соединительная муфта M1e контура 87 (с 2009 г.) | 25 |
| 54 | Блок управления двигателем, схема 87/М2 (до 2008 г.) AAC со встроенным двигателем дополнительного вентилятора (по состоянию на 2009 г.) Действительно с двигателем 113.989 (SLK55 AMG), 272: Реле воздушного насоса (по состоянию на 2009 г.) | 15 |
| 55 | Регулировка угла наклона фар (HRA) Выключатель резервного фонаря (до 2008 г.) Действительно для коробки передач 722: Электрический блок управления (VGS) (до 2008 г.) Действительно для коробки передач 722: блок управления электронным модулем рычага селектора (с 2009 г.) Действительно для коробки передач 722.6: блок управления ETC [EGS] (с 2009 г.) | 7.5 |
| 56 | Электронная программа стабилизации (ESP) | 5 |
| 57 | Блок управления EIS [EZS] Действительно для двигателя 113.989 (SLK 55 AMG), 272: Управление двигателем | 5 |
| 58 | Не используется | - |
| 59 | ESP [Электронная программа стабилизации] (насос) | 50 |
| 60 | ESP (блок клапанов) | 40 |
| 61 | Не используется | - |
| 62 | Разъем канала передачи данных Выключатель наружного освещения | 5 |
| 63 | Выключатель наружного освещения | 5 |
| 64 | Радиосистемы (до 2008 г.) Навигационная система (до 2008 г.) | 10 |
| 65 | Действительно для двигателя 113.989 (SLK 55 AMG), 272: Электрический воздушный насос | 40 |
| Реле | ||
| I | Релейный модуль ВЕНТИЛЯТОРА (до 2008 г.) Эстафета рожка фанфар I (по состоянию на 2009 г.) | |
| K | Реле цепи 87, шасси | |
| L | Реле стеклоочистителя, ступень 1-2 | |
| M | Цепь реле 15R | |
| N | Резервное реле | |
| O | Действительно с двигателем 113.989 (SLK55 AMG), двигателем 272: Реле воздушного насоса | |
| P | Цепь 15 реле | |
| Q | Реле включения и выключения стеклоочистителя | |
| R | Реле цепи 87, двигатель | |
| S | Реле стартера |

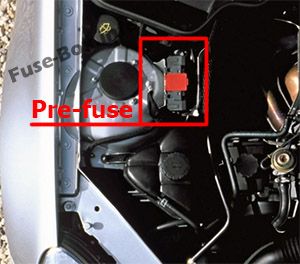

Блок предохранителей двигателя

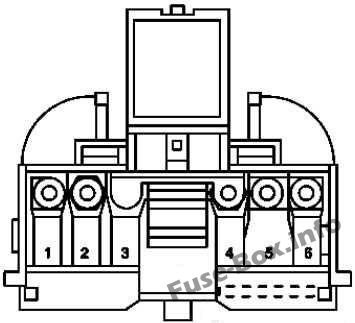

Блок предохранителей двигателя
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок предохранителей в салоне | 125 |
| 2 | Задний модуль управления SAM с модулем предохранителей и реле | 200 |
| 3 | Запасной | 125 |
| 4 | Блок управления SAM со стороны водителя с модулем предохранителей и реле, часть 1 | 200 |
| 5 | Электрический всасывающий вентилятор для двигателя/AC | 125 |
| 6 | Блок управления SAM со стороны водителя с модулем предохранителей и реле, часть 4 | 60 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

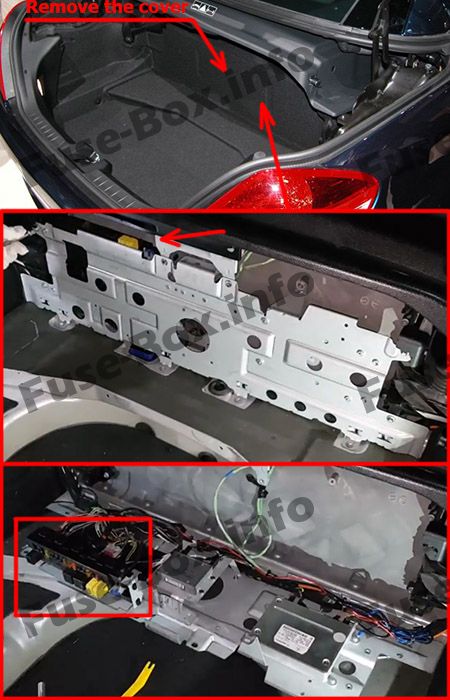

Расположение блока предохранителей
Блок предохранителей находится в багажном отделении (слева).

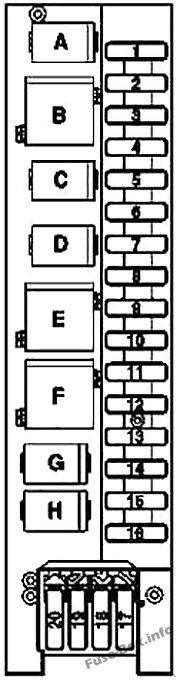

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Автомобильная информационно-коммуникационная система (VICS) (только для Японии) (до 2008 г.) | 5 |
| 2 | Не используется | - |
| 3 | Телефонная система (до 2008 г.) Блок управления системой контроля давления в шинах (с 2009 г.) Блок управления парктрониками (с 2009 г.) | 7.5 |
| 4 | Топливный насос в сборе | 20 |
| 5 | Реле резерва 2 (по состоянию на 2009 г.) | 20 |
| 6 | Не используется | - |
| 7 | Резерв 1 реле (по состоянию на 2009 г.) | 20 |
| 8 | Модуль усилителя левой антенны, модуль усилителя правой антенны (до 2008 г.), усилитель антенны в левом заднем бампере (до 2008 г.) Противоугонная система (ATA [EDW]) компенсатор | 5 |
| 9 | Парктроник (ПТС) (до 2008 г.) | 5 |
| 9 | Подогрев сидений, AIRSCARF и блок управления обогревателем рулевого колеса (по состоянию на 2009 г.) | 25 |
| 10 | Обогрев заднего стекла | 40 |
| 11 | Не используется | - |
| 12 | Не используется | - |
| 13 | Освещение вещевого отсека (до 2008 г.) Телефон CDA (доработка жгута проводов) (до 2008 г.) Поясничный насос (по состоянию на 2009 г.) Блок управления системой экстренного вызова (по состоянию на 2009 г.) Точка разделения питания VICS+ETC (по состоянию на 2009 г.) | 5 |
| 14 | Не используется | - |
| 15 | Центральный замок в салоне (до 2008 г.) Выпуск крышки заливной горловины (до 2008 г.) Двигатель лючка бензобака CL [ZV] (с 2009 г.) Бардачок двигателя CL [ZV] (по состоянию на 2009 г.) Двигатель отсека центральной консоли CL (по состоянию на 2009 г.) | 5 |
| 16 | Поясничный насос (по состоянию на 2009 г.) | 7.5 |
| 17 | Digital Audio Radio Satellite (SDAR) (только США) (до 2008 г.) Система голосового управления (VCS) (только США) (до 2008 г.) | 5 |
| 18 | Подогрев сидений, AIRSCARF и блок управления обогревателем рулевого колеса (по состоянию на 2009 г.) | 20 |
| 19 | CD-проигрыватель с чейнджером (в бардачке) (до 2008 г.) Навигационная система (до 2008 г.) | 7.5 |
| 19 | Обогрев сидений, AIRSCARF и блок управления обогревателем рулевого колеса | 20 |
| 20 | Система экстренного вызова (только США) (до 2008 г.) | 7.5 |
| 20 | Обогрев сидений, AIRSCARF и блок управления обогревателем рулевого колеса | 10 |
| Реле | ||
| A | Реле топливного насоса | |
| B | Реле VICS (только для Японии) | |
| C | Реле резерва 2 | |
| D | Резерв 1 реле | |
| E | Реле обогревателя заднего стекла | |
| F | Цепь 15R, реле 1 | |
| G | Переключение полярности крышки бензобака 1 реле | |
| H | Реле смены полярности крышки бензобака 2 |
