Предохранители и реле Mercedes-Benz SLK/SLC-Class (R172, 2012-2019)
Схемы относятся к указанным годам и вариантам Mercedes-Benz SLK/SLC-Class (R172, 2012-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Схема предохранителей Mercedes-Benz SLK / SLC-Class 2012-2019 гг.
Предохранитель прикуривателя (розетки) в Mercedes-Benz SLK/SLC-Class Это предохранитель № 9 (гнездо в салоне спереди, прикуриватель) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

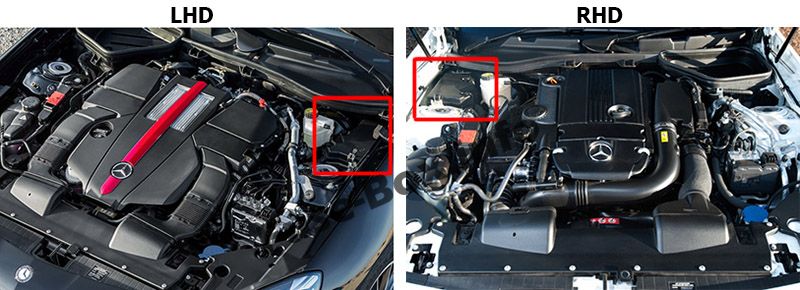

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке, под крышкой.

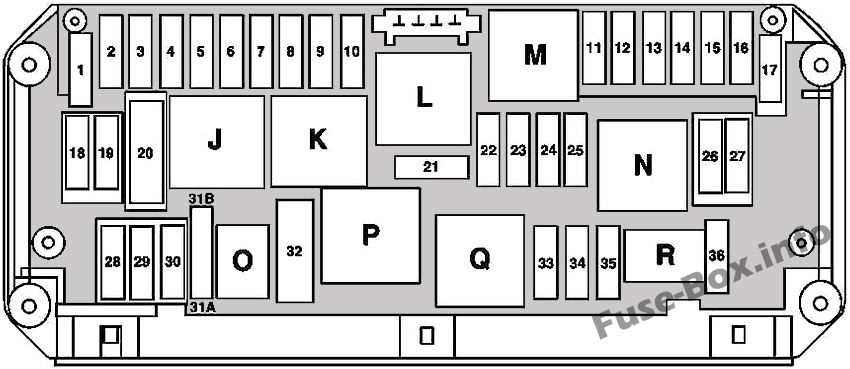

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок управления электронной программой стабилизации | 25 |
| 2 | Блок управления Vario крыши | 30 |
| 3 | Блок управления Vario крыши | 30 |
| 4 | Блок управления фарами (до 2017 модельного года) Действительно для дизельного двигателя: Датчик запотевания топливного фильтра с нагревательным элементом (до модельного года 2017) | 20 |
| 5 | Задний блок управления SAM с модулем предохранителей и реле Электрогидравлический усилитель рулевого управления через электрический разъем моторного отсека/FFS (начиная с модельного года 2017) Выключатель наружного освещения (начиная с 2017 модельного года) | 7.5 |
| 6 | Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 10 |
| 7 | Стартер через реле цепи стартера 50 | 20 |
| 8 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 9 | Розетка в салоне автомобиля, спереди Прикуриватель с подсветкой пепельницы | 15 |
| 10 | Электродвигатель стеклоочистителя Предпусковой подогреватель стеклоочистителя (до модельного года 2017) | 30 |
| 11 | Аудио/COMAND дисплей Панель управления аудио/COMAND | 7.5 |
| 12 | Блок управления и управления ACC Блок управления потолочной панелью управления Блок управления модуля рулевой колонки (начиная с модельного года 2017) | 7.5 |
| 13 | Блок управления модуля трубки рулевой колонки Многофункциональная камера | 7.5 |
| 14 | Блок управления электронной программой стабилизации | 7.5 |
| 15 | Блок управления дополнительной системой пассивной безопасности | 7.5 |
| 16 | Электрический разъем радиовентилятора (начиная с модельного года 2017) Действительно с коробкой передач 725: ИНТЕРФЕЙС ПРЯМОГО ВЫБОРА (начиная с модельного года 2017) Электрический разъем навигационного модуля (до 2017 модельного года) | 5 |
| 16 | Действительно для коробки передач 722: Блок управления электронного модуля рычага селектора Действительно с коробкой передач 725: ПРЯМОЙ ВЫБОР ИНТЕРФЕЙСА | 7.5 |
| 17 | Левая передняя фара и правая передняя фара | 30 |
| 17 | Действительно до 31.05.2012: Блок управления потолочной панели управления | 7.5 |
| 18 | Блок управления верхней панели управления Блок управления потолочной панелью управления Резервное реле (до модельного года 2017) | 7.5 |
| 19 | Действительно с коробкой передач 725: Блок управления электронным замком зажигания Действительно для механической коробки передач: Блок управления электронным замком зажигания Блок управления электроблокировкой руля | 20 |
| 20 | Блок управления электронной программой стабилизации | 40 |
| 21 | Лампа вещевого ящика | 7.5 |
| 22 | Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением (начиная с модельного года 2017) Действительно для двигателей 152, 271, 274, 276, 651: Электрический разъем внутреннего жгута и жгута проводов двигателя Действительно для двигателей 276, 651: Электрический разъем моторного отсека/салона автомобиля Действительно для двигателей 152, 271, 276, 651: Цепь 87 Соединительная втулка M2e Действительно для двигателя 274: Соединительная втулка, цепь 87/2 Действительно для дизельного двигателя: Блок управления CDI Электрический разъем моторного отсека/FFS [RBA] (до модельного года 2017) | 15 |
| 23 | Действительно для двигателей 152, 271, 274, 276: Электрический разъем внутреннего жгута и жгута проводов двигателя Действительно для дизельного двигателя: Клапан контроля количества Гильза разъема M1e цепи 87 (начиная с модельного года 2017) Действительно для двигателя 276: Электрический разъем моторного отсека/салона автомобиля (до модельного года 2017) | 20 |
| 24 | Действительно для двигателей 152, 271, 274, 276: Электрический разъем внутреннего жгута и жгута проводов двигателя Действительно для двигателя 274: Реле насоса циркуляции охлаждающей жидкости Действительно для дизельного двигателя: Электрический разъем моторного отсека/салона автомобиля Блок управления CDI (до 2017 модельного года) Автомобили для Китая: привод жалюзи радиатора (начиная с 2017 модельного года) | 15 |
| 25 | Действительно для двигателя 276: Цепь 87 соединительной муфты M4e Действительно для двигателя 274: Цепь 87 соединительной муфты M1 Действительно для двигателя 152: Соединительная втулка цепи 87 Действительно для дизельного двигателя: Лямбда-зонд перед каталитическим нейтрализатором Действительно для двигателя 651: (по состоянию на 01.06.2015) Блок управления датчиком NOx после сажевого фильтра Блок управления датчиком NOx после каталитического нейтрализатора SCR | 15 |
| 26 | Левая передняя фара и правая передняя фара (начиная с модельного года 2017) Радио (до модельного года 2017) Блок управления COMAND (до 2017 модельного года) | 20 |
| 27 | Блок управления электронным замком зажигания Действительно для дизельного двигателя: Блок управления CDI Действительно для бензинового двигателя: блок управления ME-SFI | 7.5 |
| 28 | Приборный щиток Аналоговые часы | 7.5 |
| 29 | Исполнительный электродвигатель корректора правой фары (начиная с 2017 модельного года) Правая передняя фара (до 2017 модельного года) | 10 |
| 30 | Исполнительный электродвигатель корректора левой фары (начиная с 2017 модельного года) Левая передняя фара (до 2017 модельного года) | 10 |
| 31A | Левый рог фанфар Правый рог фанфар | 15 |
| 31B | Левый рог фанфар Правый рог фанфар | 15 |
| 32 | Действительно для двигателя 274: Электрический воздушный насос (начиная с модельного года 2017) Действительно для двигателя 651: Блок управления AdBlue® | 40 |
| 33 | Действительно для коробки передач 722: Полностью интегрированный блок управления коробкой передач | 10 |
| 34 | Блок управления топливной системой Действительно для двигателя 651: Блок управления AdBlue | 7.5 |
| 35 | Блок управления электронной программой стабилизации Встроенный радарный датчик в правый внешний задний бампер и встроенный радарный датчик в левый внешний задний бампер (начиная с модельного года 2017) | 5 |
| 36 | Блок управления COLLISION PREVENTION ASSIST (начиная с 2017 модельного года) Блок электроуправления ДИСТРОНИК Датчик DISTRONIC (DTR) переднего левого бампера (до 2017 модельного года) Датчик DISTRONIC (DTR) переднего правого бампера (до 2017 модельного года) | 7.5 |
| Реле | ||
| J | Цепь 15 реле | |
| K | Цепь реле 15R | |
| L | Резервное реле | |
| M | Цепь стартера 50 реле | |
| N | Реле цепи двигателя 87 | |
| O | Реле звукового сигнала | |
| P | Действительно для двигателя 271, 274 или 651.9 с 01.06.2015: Реле Adblue/впрыска вторичного воздуха | |
| Q | Действительно до 29.02.2016: Резервное реле | |
| R | Реле цепи 87 шасси |

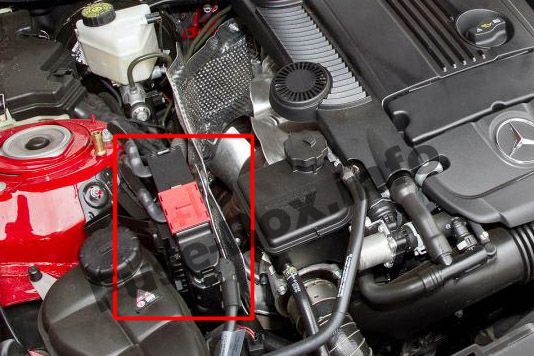

Блок предохранителей двигателя
Блок предохранителей двигателя

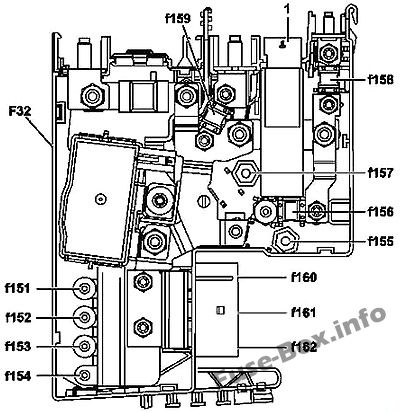

С ЭКО старт/стоп

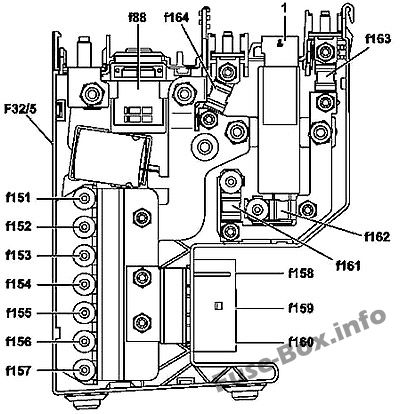

Без ЭКО старт/стоп
| № | Слитная функция | Amp |
|---|---|---|
| 150 | Запасной | - |
| 151 | Двигатель вентилятора для двигателя внутреннего сгорания и кондиционера со встроенным управлением | 100 |
| 152 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| 153 | ECO start/stop: передний блок управления SAM с модулем предохранителей и реле кроме ECO start/stop: Запасной | 100 |
| 153 | ECO start/stop (начиная с модельного года 2017): Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 154 | кроме ECO start/stop: передний блок управления SAM с модулем предохранителей и реле ЭКО старт/стоп: Запасной | 100 |
| 155 | Запасной | - |
| 156 | Запасной | - |
| 157 | Действительна с 01.06.2015 Электрогидравлический усилитель руля | 100 |
| 157 | Начиная с модельного года 2017: электрогидравлический усилитель руля. | 120 |
| 158 | Регулятор вентилятора и двигатель вентилятора | 50 |
| 158 | Начиная с модельного года 2017: регулятор вентилятора и электродвигатель вентилятора. | 40 |
| 159 | Блок управления Vario крыши | 40 |
| 160 | Действительно с коробкой передач 725: полностью интегрированный блок управления коробкой передач. | 60 |
| 161 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| 162 | Запасной | - |
| 163 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 163 | Начиная с модельного года 2017: Задний блок управления SAM с модулем предохранителей и реле | 200 |
| 164 | ECO start/stop: Питание от дополнительной батареи с функцией ECO start/stop кроме ECO start/stop: Питание от аккумулятора бортовой сети | 100 |
| 164 | Начиная с модельного года 2017: Питание от дополнительной аккумуляторной батареи с функцией ECO start/stop. | 200 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

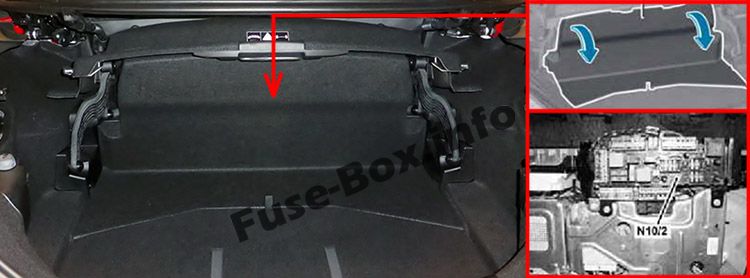

Расположение блока предохранителей
Блок предохранителей находится в багажном отделении за обшивкой перегородки.

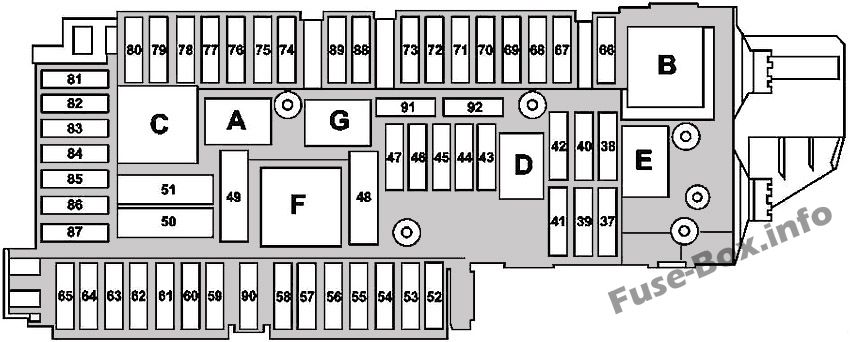

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 37 | Соленоид подголовника сиденья водителя NECK-PRO Соленоид подголовника сиденья переднего пассажира NECK-PRO | 7.5 |
| 38 | Запасной | - |
| 39 | блок управления левой двери | 30 |
| 40 | Блок управления адаптивной системой демпфирования | 15 |
| 41 | блок управления правой дверью | 30 |
| 42 | Блок управления топливной системой | 25 |
| 43 | Запасной | - |
| 44 | Запасной | - |
| 45 | Запасной | - |
| 46 | Антенный усилитель FM, AM и CL [ZV] Антенный усилитель FM 2, DAB и TV (до модельного года 2017) Сирена сигнализации Датчик защиты салона | 7.5 |
| 47 | Запасной | - |
| 48 | Запасной | - |
| 49 | Обогрев заднего стекла | 30 |
| 50 | Правый реверсивный натяжитель аварийного натяжения | 50 |
| 51 | Левый реверсивный натяжитель аварийного натяжения | 50 |
| 52 | Запасной | - |
| 53 | Запасной | - |
| 54 | Запасной | - |
| 55 | Запасной | - |
| 56 | Запасной | - |
| 57 | Запасной | - |
| 58 | Запасной | - |
| 59 | Блок управления электрическим стояночным тормозом | 5 |
| 60 | Запасной | - |
| 61 | Блок управления АИРСКАРФ | 25 |
| 62 | Блок управления сиденьем водителя | 30 |
| 63 | Блок управления АИРСКАРФ | 25 |
| 64 | Блок управления сиденьем переднего пассажира | 30 |
| 65 | Действительно для коробок передач 722, 725 (ECO start/stop) (до 2017 модельного года) Электрический масляный насос | 10 |
| 66 | Запасной | - |
| 67 | Блок управления усилителем звуковой системы | 40 |
| 68 | Блок управления звуком двигателя (с модельного года 2017) | 15 |
| 69 | Радио (с модельного года 2017) Блок управления COMAND (начиная с 2017 модельного года) | 20 |
| 70 | Блок управления системой контроля давления в шинах | 5 |
| 71 | Действительно для двигателя 274: Исполнительный электродвигатель левой выпускной заслонки (начиная с модельного года 2017) | 7.5 |
| 72 | Розетка вещевого ящика в центральной консоли (до 2017 модельного года) | 15 |
| 73 | Действительно для двигателей 274, 276: Реле циркуляционного насоса охладителя наддувочного воздуха (с модельного года 2017) | 10 |
| 74 | Блок управления KEYLESS-GO | 7.5 |
| 75 | Блок управления Vario крыши | 20 |
| 76 | Блок управления MAGIC SKY CONTROL | 7.5 |
| 77 | Антенный усилитель/компенсатор сотовой телефонной системы | 5 |
| 78 | Блок управления мультимедийным интерфейсом (до 2017 модельного года) | 7.5 |
| 79 | Мультимедийный соединительный блок (начиная с 2017 модельного года) Блок управления радарными датчиками (до 2017 модельного года) | 5 |
| 80 | Блок управления системой парковки | 7.5 |
| 81 | Контактная пластина мобильного телефона | 5 |
| 82 | Камера заднего вида (с модельного года 2017) | 5 |
| 83 | Выделенный блок управления связью ближнего действия (начиная с 2017 модельного года) Электрический разъем питания VICS и Electronic Toll Collection (до 2017 модельного года) | 7.5 |
| 84 | Блок управления цифровым аудиовещанием (до 2017 модельного года) Блок управления спутниковым цифровым аудио-радио (SDAR) (до модельного года 2017) | 5 |
| 85 | Тюнер (начиная с 2017 модельного года) Цифровой ТВ-тюнер (до 2017 модельного года) | 7.5 |
| 86 | Блок управления кожухом камеры (начиная с 2017 модельного года) | 5 |
| 87 | Блок управления HERMES (с модельного года 2017) Блок управления eCall Russia (ГЛОНАСС) (с 2017 модельного года) Блок управления системой экстренного вызова (до 2017 модельного года) | 7.5 |
| 88 | Внутреннее питание заднего блока управления SAM с модулем предохранителей и реле | 80 |
| 89 | Блок управления электрическим стояночным тормозом | 30 |
| 90 | Блок управления электрическим стояночным тормозом | 30 |
| 91 | Запасной | - |
| 92 | Запасной | - |
| Реле | ||
| A | Клемма 15 реле | |
| B | Цепь реле 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | Реле топливного насоса | |
| R | Запасной | |
| F | Реле регулировки сиденья | |
| G | Цепь реле 15R (2) |

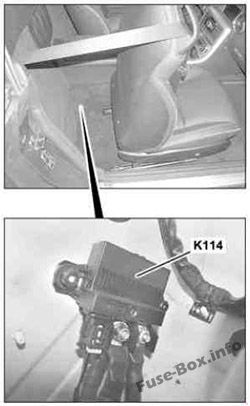

Функция ECO start/stop реле дополнительного аккумулятора
