Предохранители и реле Mercedes-Benz SLS AMG (C197/R197, 2011-2015)
Схемы относятся к указанным годам и вариантам Mercedes-Benz SLS AMG (C197/R197, 2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz SLS AMG 2011-2015 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz SLS AMG Это предохранитель № 9 (гнездо в перчаточном ящике) в блоке предохранителей в пространстве для ног и предохранитель № 71 (передняя внутренняя розетка) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей в пространстве для ног
Блок предохранителей в пространстве для ног

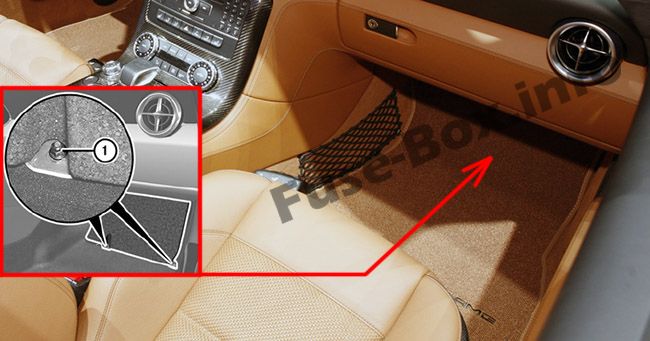

Расположение блока предохранителей
Чтобы открыть: снимите коврик над подставкой для ног, открутите винты, снимите панель пола.

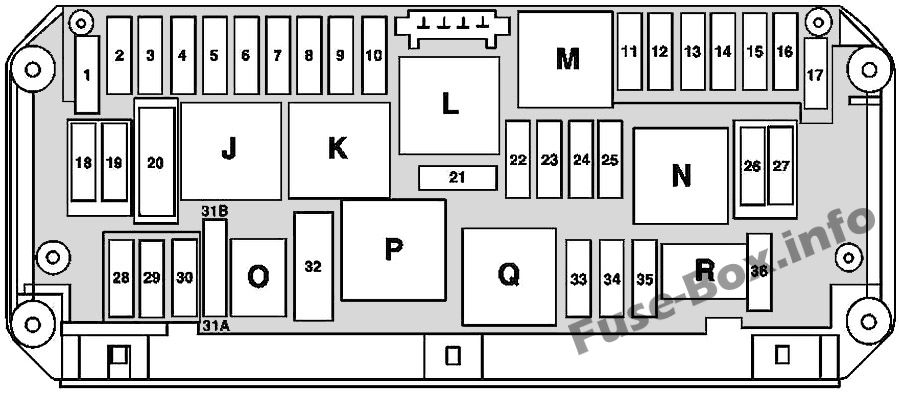

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок управления электронной программой стабилизации | 25 |
| 2 | блок управления левой двери | 30 |
| 3 | Блок управления правой правой дверью | 30 |
| 4 | Бронировать | - |
| 5 | Приборный щиток Задний блок управления SAM с модулем предохранителей и реле Блок управления адаптивной системой демпфирования (спортивная подвеска AMG RIDE CONTROL) | 7.5 |
| 6 | Блок управления ME-SFI [ME] | 7.5 |
| 7 | Стартер | 20 |
| 8 | Блок управления дополнительной удерживающей системой | 7.5 |
| 9 | Розетка в перчаточном ящике | 15 |
| 10 | Главный мотор стеклоочистителя Ведомый мотор стеклоочистителя | 30 |
| 11 | КОМАНД дисплей | 7.5 |
| 12 | Панель управления аудио/COMAND Блок управления и управления AAC Блок управления верхней панели управления | 7.5 |
| 13 | Блок управления модуля трубки рулевой колонки | 7.5 |
| 14 | Блок управления электронной программой стабилизации | 7.5 |
| 15 | Блок управления дополнительной удерживающей системой | 7.5 |
| 16 | Диагностический разъем ПРЯМОЙ ВЫБОР ИНТЕРФЕЙСА | 5 |
| 17 | Двигатель вентилятора масляного радиатора | 15 |
| 18 | Бронировать | - |
| 19 | Бронировать | - |
| 20 | Блок управления электронной программой стабилизации | 40 |
| 21 | Выключатель стоп-сигналов Лампа вещевого ящика над выключателем лампы вещевого ящика Распознавание занятости сиденья переднего пассажира и ACSR [AKSE] (версия для США) | 7.5 |
| 22 | Датчик масла (уровень масла, температура и качество) Двигатель внутреннего сгорания и двигатель вентилятора кондиционера со встроенным управлением Соединительная втулка, цепь 87 M2e Электрическое соединение жгута проводов салона и двигателя (контакт 5) | 15 |
| 23 | Проходная цепь с предохранителем 87 M1 e соединительная втулка: Электрический разъем жгута проводов салона и двигателя (контакт 4) Цепь стартера 50 реле Реле электродвигателя вентилятора масляного радиатора Блок управления ME-SFI [ME] | 25 |
| 24 | Продувочный переключающий клапан Электрический разъем жгута проводов салона и двигателя (контакт 8) | 15 |
| 25 | Циркуляционный насос охлаждающей жидкости Блок управления ME-SFI [ME] Запорный клапан адсорбера с активированным углем (версия для США) | 15 |
| 26 | Блок управления COMAND | 20 |
| 27 | Блок управления ME-SFI [ME] Блок управления электронным замком зажигания | 7.5 |
| 28 | Приборный щиток | 7.5 |
| 29 | Бронировать | - |
| 30 | Бронировать | - |
| 31A | Левый рог Правый рог | 15 |
| 31B | Левый рог Правый рог | 15 |
| 32 | Электрический воздушный насос | 40 |
| 33 | Бронировать | - |
| 34 | Бронировать | - |
| 35 | Бронировать | - |
| 36 | Блок управления электрическим стояночным тормозом | 7.5 |
| Реле | ||
| J | Цепь 15 реле | |
| K | Цепь реле 15R | |
| L | Резервное реле | |
| M | Цепь стартера 50 реле | |
| N | Реле цепи двигателя 87 | |
| O | Реле звукового сигнала | |
| P | Реле подачи вторичного воздуха | |
| Q | Реле электродвигателя вентилятора масляного радиатора | |
| R | Реле цепи 87 шасси |

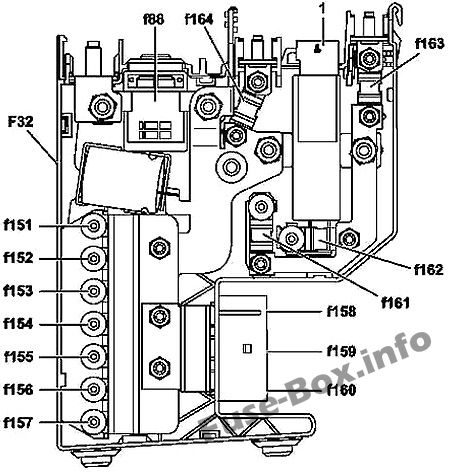

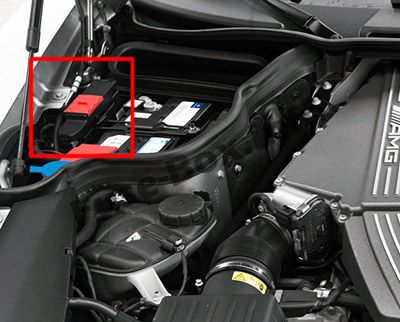

Блок предохранителей двигателя
Блок предохранителей двигателя
| № | Слитная функция | Amp |
|---|---|---|
| 88 | Пирофуз 88 | 400 |
| 151 | Двигатель внутреннего сгорания и двигатель вентилятора кондиционера со встроенным управлением | 100 |
| 152 | Передний блок управления SAM с модулем предохранителей и реле | 150 |
| 153 | Бронировать | - |
| 154 | Передний блок управления SAM с модулем предохранителей и реле | 60 |
| 155 | Бронировать | - |
| 156 | Бронировать | - |
| 157 | Бронировать | - |
| 158 | Бронировать | - |
| 159 | Бронировать | - |
| 160 | Регулятор вентилятора | 60 |
| 161 | Передний блок управления SAM с модулем предохранителей и реле | 100 |
| 162 | Бронировать | - |
| 163 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
| 164 | Задний блок управления SAM с модулем предохранителей и реле | 150 |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении
Расположение блока предохранителей

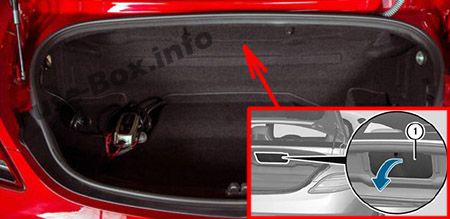

купе
Блок предохранителей расположен в багажном отделении по центру задней стенки, под крышкой

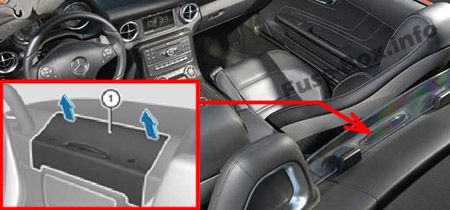

Родстер
Чтобы открыть: из салона автомобиля, поднимите крышку: между дугами безопасности в направлении, указанном стрелкой

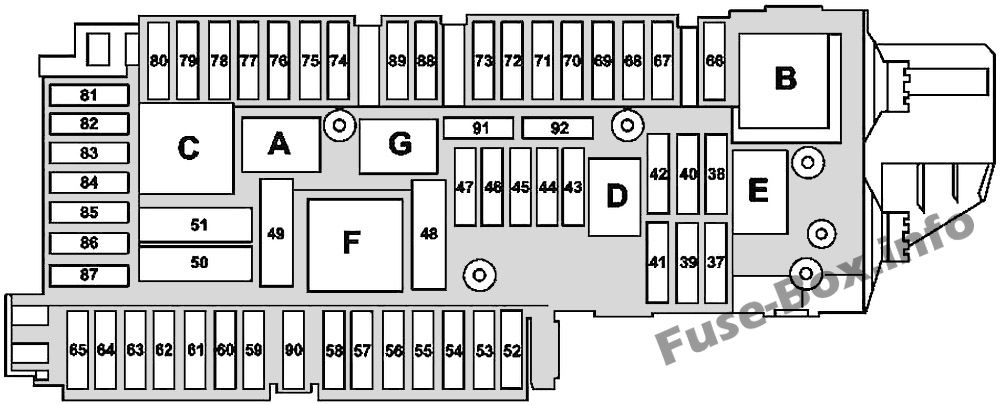

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 37 | Бронировать | - |
| 38 | Бронировать | - |
| 39 | Купе: Электрическое подключение зарядной розетки Родстер: блок управления складным верхом | 15 |
| 40 | Бронировать | - |
| 41 | Блок управления электрическим стояночным тормозом | 30 |
| 42 | Левый бензонасос Блок управления топливной системой | 25 |
| 43 | Бронировать | - |
| 44 | Бронировать | - |
| 45 | Бронировать | - |
| 46 | M 1, AM, CL антенный усилитель Антенный усилитель M 2 и DAB Сирена сигнализации (версия для США; до 30.9.10 и с 1.10.10) Блок управления защитой салона и защитой от буксировки | 7.5 |
| 47 | Бронировать | - |
| 48 | Бронировать | - |
| 49 | Обогрев заднего стекла | 40 |
| 50 | Блок управления усилителем звуковой системы (усовершенствованная звуковая система) | 30 |
| 51 | Усилитель заднего басового динамика (продвинутая звуковая система) | 40 |
| 52 | Бронировать | - |
| 53 | Бронировать | - |
| 54 | Бронировать | - |
| 55 | Левый бензонасос Блок управления топливной системой | 5 |
| 56 | Камера заднего вида | 5 |
| 57 | Бронировать | - |
| 58 | Родстер: блок управления складным верхом Серия Black: Блок управления электрической блокировкой дифференциала | 15 |
| 59 | Система помощи при слепых зонах: интеллектуальный радарный датчик в левом заднем бампере, интеллектуальный радарный датчик в правом заднем бампере | 5 |
| 60 | Родстер: блок управления складным верхом | 25 |
| 61 | с 1.6.11: Реле маршрутизатора, блок управления AMG Performance Media | 7.5 |
| 62 | Блок управления сиденьем водителя | 30 |
| 63 | Бронировать | - |
| 64 | Блок управления сиденьем переднего пассажира | 30 |
| 65 | Блок управления адаптивной системой демпфирования (спортивная подвеска AMG RIDE CONTROL) | 10 |
| 66 | Бронировать | - |
| 67 | Родстер: блок управления складным верхом | 40 |
| 68 | Родстер: блок управления AIRSCARF | 25 |
| 69 | Родстер: блок управления AIRSCARF | 25 |
| 70 | Блок управления системой контроля давления в шинах | 5 |
| 71 | Передняя розетка в салоне автомобиля (передний прикуриватель с подсветкой пепельницы) | 15 |
| 72 | Бронировать | - |
| 73 | Блок управления режимами трансмиссии | 5 |
| 74 | Блок управления KEYLESS-GO | 15 |
| 75 | Гильза разъема цепи 30, функция дверной ручки KEYLESS-GO | 20 |
| 76 | Бронировать | - |
| 77 | Версия для США: система измерения веса (WSS), блок управления | 7.5 |
| 78 | Блок управления мультимедийным интерфейсом | 7.5 |
| 79 | Блок разъемов сиденья водителя Блок разъемов сиденья переднего пассажира | 7.5 |
| 80 | Блок управления парктроником | 5 |
| 81 | Электрическое подключение мобильного телефона | 5 |
| 82 | Реле электродвигателя заднего спойлера, поднять Реле электродвигателя заднего спойлера, опустить | 10 |
| 83 | Блок управления системой экстренного вызова Японская версия: блок управления электронным взиманием платы за проезд | 7.5 |
| 84 | Блок управления спутниковым цифровым аудио-радио (SDAR) Блок управления цифровым аудиовещанием | 7.5 |
| 85 | Бронировать | - |
| 86 | Бронировать | - |
| 87 | Блок управления системой экстренного вызова | 7.5 |
| 88 | Блок управления коробкой передач с двойным сцеплением | 15 |
| 89 | Бронировать | - |
| 90 | Бронировать | - |
| Реле | ||
| A | Цепь 15 реле | |
| B | Цепь реле 15R (1) | |
| C | Реле обогревателя заднего стекла | |
| D | Реле топливного насоса | |
| E | Бронировать | |
| E | Реле регулировки сиденья | |
| G | Цепь реле 15R (2) |

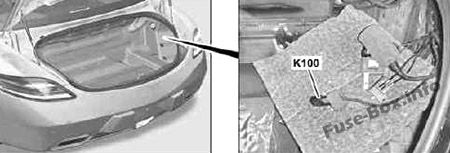

Router Реле (AMG Performance Media с версии 1.6.11)
