Предохранители и реле Mercedes-Benz Sprinter (W906/NCV3, 2006-2018)
Схемы относятся к указанным годам и вариантам Mercedes-Benz Sprinter (W906/NCV3, 2006-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz Sprinter 2006-2018 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz Sprinter предохранители №13 (прикуриватель, розетка питания ПНД), №25 (розетка 12В – центральная консоль) в блоке предохранителей панели приборов и предохранители №23 (розетка 12В левая задняя, грузовой/задний отсек) , #24 (розетка 12В под основанием сиденья водителя), #25 (розетка 12В сзади справа, грузовой/задний отсек) в блоке предохранителей под сиденьем водителя.
Оглавление
Блок предохранителей приборной панели (главный блок предохранителей)
Блок предохранителей приборной панели (главный блок предохранителей)

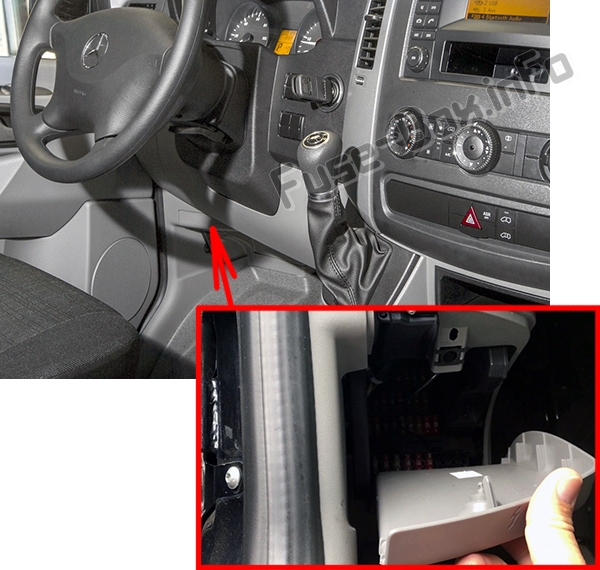

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов со стороны водителя, за крышкой.

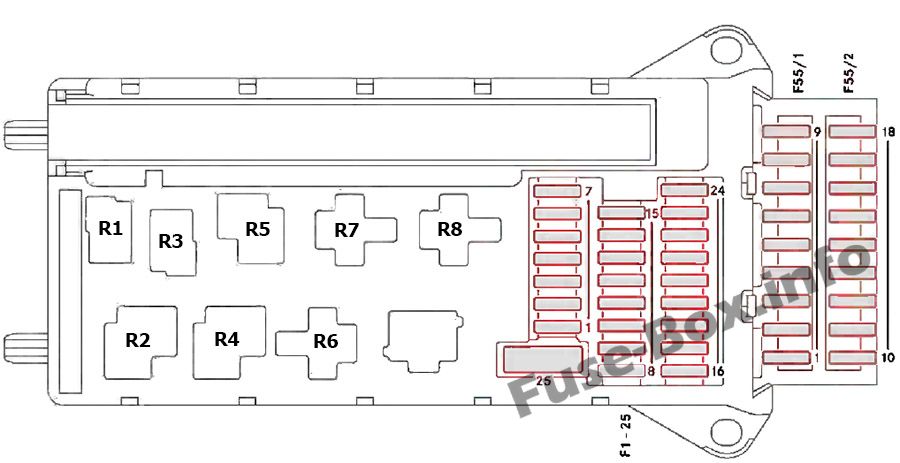

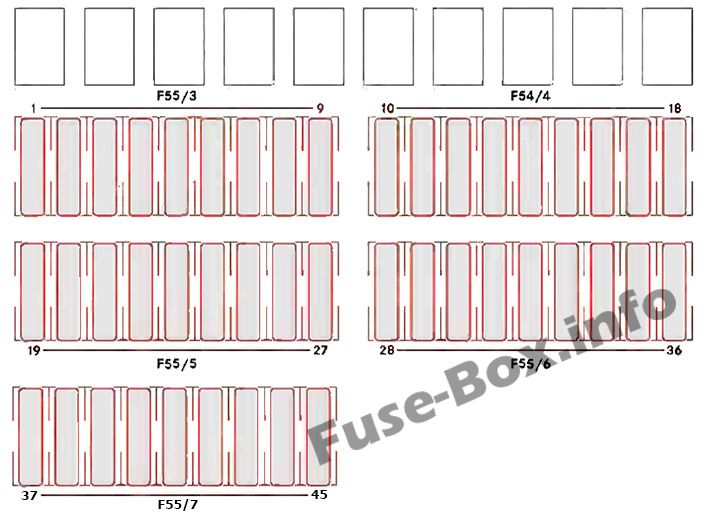

Схема блока предохранителей
| № | Потребитель | Amp |
|---|---|---|
| 1 | Horn | 15 |
| 2 | ESTL (электрический замок руля) замок зажигания | 25 |
| 3 | Клемма 30 Z, автомобили с бензиновым двигателем/замком зажигания/комбинацией приборов | 10 |
| 4 | Выключатель/блок переключателей освещения на центральной консоли | 5 |
| 5 | Дворники | 30 |
| 6 | Топливный насос Терминал 87 (5) (автомобили с кодом MI6/MH3/XM0) | 15 10 |
| 7 | MRM (модуль трубки рубашки) | 5 |
| 8 | Терминал 87 (2) | 20 |
| 9 | Терминал 87 (1) Терминал 87 (3), автомобили с бензиновым двигателем Терминал 87 (3), автомобили с дизельным двигателем | 25 20 25 |
| 10 | Терминал 87 (4) | 10 |
| 11 | Терминал 15 R автомобиль | 15 |
| 12 | Блок управления подушками безопасности | 10 |
| 13 | Прикуриватель/подсветка перчаточного ящика/радио/производитель кузова, дверь багажного отделения/розетка PND (персонального навигационного устройства) | 15 |
| 14 | Диагностическое подключение/выключатель освещения/комбинация приборов/деактивация устройства предупреждения о движении задним ходом/противоугонная защита с отслеживанием автомобиля | 5 |
| 15 | Корректор фар/обогрев переднего отделения | 5 |
| 16 | Терминал 87 (1) Терминал 87 (3) (автомобили с кодом MI6/MH3/XM0) | 10 |
| 17 | Блок управления подушками безопасности | 10 |
| 18 | Клемма 15 автомобиль/выключатель стоп-сигналов | 7.5 |
| 19 | Внутреннее освещение | 7.5 |
| 20 | Выключатель электрического стеклоподъемника двери переднего пассажира/клемма 30/2 SAM (модуль сбора и активации сигналов) | 25 |
| 21 | Блок управления двигателем | 5 |
| 22 | Тормозная система (АБС) | 5 |
| 23 | Пусковой двигатель Терминал 87 (6) (автомобили с кодом MI6/MH3/XM0) | 20 10 |
| 24 | Дизельный двигатель, компоненты двигателя/блок управления, автомобили с двигателем, работающим на природном газе NGT (Natural Gas Technology) | 10 |
| 25 | Розетка 12 В (центральная консоль) для герметика для шин | 25 |
| Блок предохранителей F55/1 | ||
| 1 | Блок управления водительской двери | 25 |
| 2 | Диагностическое подключение | 10 |
| 3 | Тормозная система (клапаны) | 25 |
| 4 | Тормозная система (нагнетательный насос) | 40 |
| 5 | Клемма 87 (2а) двигателя М272, ОМ651 Клемма 87 (2а) двигателя OM642, OM651 (НАФТА) | 7.5 |
| 6 | Клемма 87 (1а) двигателя OM6426 (автомобили с кодом XM0) Клемма 87 (1а) двигателя OM651 (автомобили с кодом XM0) Клемма 87 (3а) двигателя М272, М271, ОМ651 | 10 7.5 7.5 |
| 7 | Система очистки фар | 30 |
| 8 | Охранная сигнализация (АТА)/маяк/маяк с сиреной | 15 |
| 9 | Дополнительный модуль поворотников | 10 |
| Блок предохранителей F55/2 | ||
| 10 | Радио 1 дин Радио 2 DIN | 15 20 |
| 11 | Мобильный телефон/тахограф/дополнительный регистратор (только для Латинской Америки)/навигационная подставка (автомобили с кодом XM0) | 7.5 |
| 12 | Настройка переднего вентилятора/вентилятора дополнительного отопителя (автомобили с кодом MI6/MH3/XM0) | 30 |
| 13 | Автономная система отопления цифровой таймер/радиоприемник/DIN-слот основная проводка/FleetBoard/противоугонная защита с отслеживанием транспорта | 7.5 |
| 14 | Обогрев сидений | 30 |
| 15 | Блок управления тормозной системой | 5 |
| 16 | Отопление, обогрев задней части салона/ кондиционер в передней части салона | 10 |
| 17 | Удобное освещение Детектор движения Лампа для чтения и грузового отсека (курьерские автомобили) Освещение грузового отсека | 10 7.5 10 7.5 |
| 18 | Система кондиционирования воздуха в задней части салона | 7.5 |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Реле включения стеклоочистителя 1/2 | |
| R3 | Реле топливного насоса (не на автомобилях с кодом MI6/MH3/XM0) Реле стартера, клемма 15 (автомобили с кодом MI6/MH3/XM0) | |
| R4 | Реле включения/выключения стеклоочистителей | |
| R5 | Реле стартера, клемма 50 | |
| R6 | Реле, клемма 15 R (нормально разомкнутый контакт) | |
| R7 | Реле блока управления двигателем, клемма 87 | |
| R8 | Реле, клемма 15 (усиленное реле) |
Блок предохранителей под сиденьем водителя
Блок предохранителей под сиденьем водителя

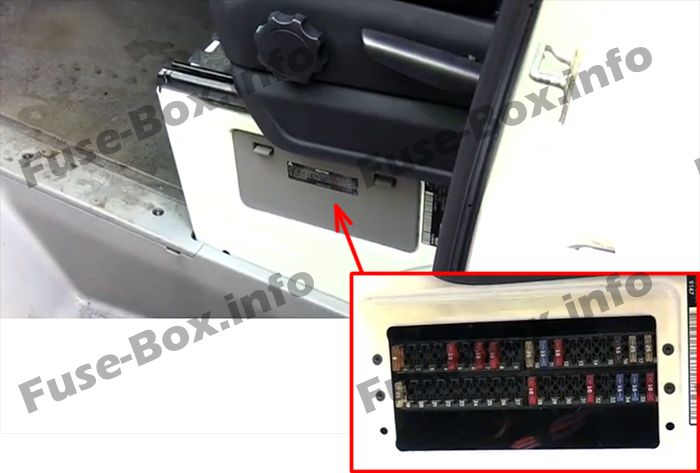

Расположение блока предохранителей
Схема блока предохранителей
| № | Потребитель | Amp |
|---|---|---|
| Блок предохранителей F55/3 | ||
| 1 | Регулировка зеркал/обогрев заднего стекла | 5 |
| 2 | Стеклоочиститель заднего стекла | 30 |
| 3 | Автономный отопитель, цифровой таймер/камера заднего вида/переключатель нейтрального положения, система помощи при трогании с места и полный привод/запуск двигателя/DIN-слот основная проводка (крыша)/FleetBoard/противоугонная защита с отслеживанием автомобиля/аварийное освещение в задней части салона | 5 |
| 4 | Тахограф/регулятор рабочей скорости ADR/коробка отбора мощности/AAG (блок управления прицепом) | 7.5 |
| 5 | ECO Start/блок управления EGS (электронное управление коробкой передач) | 5 10 |
| 6 | Блок управления полным приводом Вспомогательный масляный насос | 5 10 |
| 7 | ESM (модуль электронного селектора) | 10 |
| 8 | Загрузочный борт/самосвал автомобиля PARKTRONIC (автомобили с кодом XM0) | 10 |
| 9 | Кондиционер в задней части салона, муфта компрессора, отключаемый сигнализатор заднего хода | 7.5 |
| Блок предохранителей F55/4 | ||
| 10 | Терминал 30, производитель кузова/оборудования | 25 |
| 11 | Клемма 15, производитель кузова/оборудования | 15 |
| 12 | D+, производитель кузовов/оборудования | 10 |
| 13 | Топливный насос FSCM (модуль управления датчиком топлива) Реле топливного насоса (автомобили с кодом MI6/MH3/XM0) (НАФТА) | 20 15 |
| 14 | Розетка для прицепа | 20 |
| 15 | Блок распознавания прицепа | 25 |
| 16 | Датчик давления в шинах PARKTRONIC (автомобиль до фейслифтинга) | 7.5 |
| 17 | Программируемый спецмодуль (ПСМ) | 25 |
| 18 | Программируемый спецмодуль (ПСМ) | 25 |
| Блок предохранителей F55/5 | ||
| 19 | Потолочная панель управления без ATA (Противоугонная сигнализация) и без датчика дождя Потолочная панель управления с ATA (Противоугонная система) Потолочная панель управления с датчиком дождя | 5 25 25 |
| 20 | Лампа освещения номерного знака (курьерские автомобили)/лампа периметра (НАФТА)/опознавательное освещение (НАФТА) | 7.5 |
| 21 | Клемма 30, электрика кузова (курьерские автомобили) Обогрев заднего стекла без ATA (Противоугонная сигнализация) Обогрев заднего стекла с ATA (система противоугонной сигнализации) | 15 30 15 |
| 22 | Обогрев заднего стекла 2 Автомобильная розетка (курьерские автомобили) | 15 20 |
| 23 | Розетка 12 В сзади слева, багажное/заднее отделение Электрическая система: кузов не MB | 15 10 |
| 24 | Розетка 12 В под основанием сиденья водителя | 15 |
| 25 | Розетка 12 В сзади справа, грузовое/заднее отделение | 15 |
| 26 | Дополнительный водяной обогрев | 25 |
| 27 | Усилитель электронагревателя (PTC) Дополнительный воздушный отопитель | 25 20 |
| Блок предохранителей F55/6 | ||
| 28 | Реле стартера SRB (модуль предохранителей и реле) (NAFTA) (автомобили с кодом XM0) Стартер для поддержки электроснабжения с помощью дополнительной аккумуляторной батареи | 25 |
| 29 | Терминал 87 (7), газовая система, автомобили с двигателем на природном газе (NGT) (Natural Gas Technology) Блок управления селективной каталитической нейтрализацией, автомобили с системой нейтрализации отработавших газов (NAFTA) Клемма 30, полный привод, блок управления | 7.5 10 30 |
| 30 | Дополнительный вентилятор теплообменника Усилитель тормозов (НАФТА) | 15 30 |
| 31 | Вентилятор обогрева заднего отсека Помощь при закрывании сдвижной двери слева Сдвижная дверь с электроприводом, левая | 30 15 30 |
| 32 | Питание реле селективной каталитической нейтрализации, автомобили с системой нейтрализации отработавших газов ВХОД БЕЗ КЛЮЧА | 5 10 |
| 33 | Сдвижная дверь с электроприводом, правая Помощь при закрытии сдвижной двери справа Блок управления ENR (управление уровнем) Компрессорная пневматическая подвеска | 30 15 30 30 |
| 34 | Нагреватель селективного каталитического восстановления 3 Резервуар подачи DEF (Diesel Exhaust Fluid), автомобили с системой нейтрализации отработавших газов, 6-цил. Дизель (автомобили с кодом MH3) (НАФТА) Нагреватель селективного каталитического восстановления 1 DEF, автомобили с дизельным двигателем с системой нейтрализации отработавших газов (не для автомобилей с кодом MH3) | 15 20 |
| 35 | Шланг нагревателя 2 селективного каталитического восстановления, автомобили с системой нейтрализации отработавших газов, 6 цил. Дизель (автомобили с кодом MH3) (НАФТА) Нагреватель селективного каталитического восстановления 2 DEF, автомобили с дизельным двигателем с системой нейтрализации отработавших газов (не для автомобилей с кодом MH3) | 15 25 |
| 36 | Нагреватель селективного каталитического восстановления 1 нагнетательный насос, автомобили с системой нейтрализации отработавших газов, 6-цил. Дизель (автомобили с кодом MH3) (НАФТА) Система управления отопителем Selective Catalytic Reduction 3 DEF, автомобили с дизельным двигателем с системой нейтрализации отработавших газов (не для автомобилей с кодом MH3) | 10 15 |
| Блок предохранителей F55/7 | ||
| 37 | COLLISION PREVENTION ASSIST/FCW (предупреждение о лобовом столкновении) Система помощи при слепых зонах/BSM (монитор слепых зон) | 5 5 |
| 38 | Многофункциональная камера с функцией Highbeam Assist С предупреждением при выезде с полосы | 10 10 |
| 39 | Кузовная электрика (курьерские автомобили) Система кондиционирования воздуха в задней части салона Крышный вентилятор Сирена | 7.5 7.5 15 15 |
| 40 | Ток заряда вспомогательного аккумулятора (автомобили с вспомогательным аккумулятором) | 15 |
| 41 | SAM (модуль сбора и активации сигналов) опорное напряжение вспомогательной батареи (автомобили с вспомогательной батареей) | 7.5 |
| 42 | Система кондиционирования воздуха в задней части салона | 30 |
| 43 | Электрическая подножка/сдвижная дверь справа | 10 |
| 44 | Электрическая подножка/сдвижная дверь, левая | 10 |
| 45 | Электрическая ступенька, система управления и предупреждающий зуммер | 5 |
Блок предохранителей
Блок предохранителей

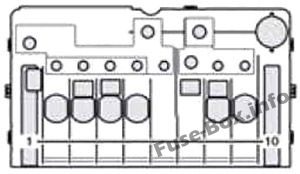

Блок предохранителей в аккумуляторном отсеке в пространстве для ног с левой стороны автомобиля F59
| № | Потребитель | Amp |
|---|---|---|
| 1 | Реле предпускового подогрева Насос вторичного воздуха для автомобилей с бензиновым двигателем | 80 40 |
| 2 | Вентилятор системы кондиционирования воздуха - кабина без перегородки и без системы кондиционирования заднего отсека Вентилятор охлаждения системы кондиционирования - кабина с перегородкой и усиленная без системы кондиционирования заднего отсека Вентилятор охлаждения системы кондиционирования воздуха - кабина/ Электрический всасывающий вентилятор Реле стартера, клемма 15 (автомобили с кодом XM0) Реле стартера не поддерживается (автомобили с кодом XM0) | 60 40 40 25 25 |
| 3 | SAM (модуль сбора и активации сигналов)/SRB (модуль предохранителей и реле) | 80 |
| 4 | Вспомогательная батарея/ретардер Система кондиционирования воздуха в задней части салона | 150 80 |
| 5 | Клемма 30, блоки предохранителей, SAM (модуль сбора и активации сигналов)/SRB (модуль предохранителей и реле) Клемма 30, вход усилителя электронагревателя (PTC) (автомобили с кодом XM0) | 150 Мост |
| 6 | Точка соединения на основании сиденья Блок предохранителей в основании сиденья (автомобили с кодом XM0) | Мост Мост |
| 7 | Система кондиционирования воздуха в задней части салона Усилитель электронагревателя PTC | 80 150 |

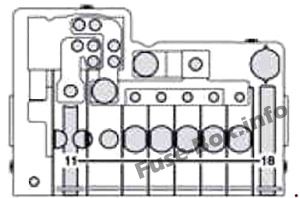

Блок предохранителей в основании сиденья водителя (только для вспомогательного аккумулятора) F59/7
| № | Потребитель | Amp |
|---|---|---|
| 1 | Неназначенный | - |
| 2 | SAM (модуль сбора и активации сигналов)/SRB (модуль предохранителей и реле) | 80 |
| 3 | Неназначенный | - |
| 4 | Дополнительный вход батареи | 150 |
| 5 | Точка подключения в основании сиденья Блок предохранителей в основании сиденья | Мост |
| 6 | SAM (модуль сбора и активации сигналов)/SRB (модуль предохранителей и реле), клемма 30 блока предохранителей | 150 |
| 7 | Вход для дополнительной батареи Подключение предохранителя в гнезде на автомобилях с дополнительной батареей | Мост |
| 8 | Ретардер в сочетании с реле отключения аккумуляторной батареи | 100 |
| 9 | Дополнительный аккумулятор | 150 |
| 10 | Гидравлический насос снегоочистителя Погрузочный борт Самосвал | 250 |
Блок предохранителей в основании сиденья водителя (только для вспомогательного аккумулятора) F59/8
| № | Потребитель | Amp |
|---|---|---|
| 11 | Клемма 30 входа стартерной батареи | Мост |
| 12 | Неназначенный | - |
| 13 | Усилитель электронагревателя (PTC) Система кондиционирования воздуха в задней части салона | 150 80 |
| 14 | Вентилятор системы кондиционирования воздуха - кабина без перегородки и без системы кондиционирования заднего отсека Вентилятор охлаждения системы кондиционирования - кабина с перегородкой и усиленная без системы кондиционирования заднего отсека Вентилятор охлаждения системы кондиционирования — обозначение модели автомобиля с открытой кабиной Электрический всасывающий вентилятор | 60 40 40 70 |
| 15 | Неназначенный | |
| 16 | Ретардер не в сочетании с реле отключения аккумуляторной батареи Реле отключения аккумулятора | 100 150 |
| 17 | Неназначенный | - |
| 18 | Генератор | 300 |

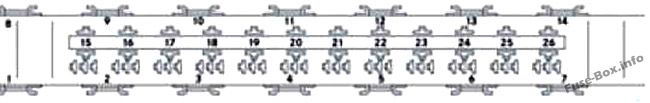

Реле в подушке левого переднего сиденья
Реле в подушке левого переднего сиденья
| № | Реле | Описание |
|---|---|---|
| R1 | K6 | Реле стартера, правый руль (автомобили с кодом XM0) |
| R2 | K41 | Реле сброса нагрузки, клемма 15 |
| R3 | К41/5 | Реле стартера, клемма 15 |
| R4 | K64 K110 | Впрыск вторичного воздуха/реле насоса вторичного воздуха Реле SCR, автомобили с системой нейтрализации отработавших газов (Selective Catalytic Reduction) |
| R5 | K27 | Реле топливного насоса |
| R6 | К23/1 | Реле переднего вентилятора, настройка вентилятора 1 |
| R7 | К41/2 | Реле сброса нагрузки, клемма 15 R |
| R8 | K6/1 K6 | Реле стартера, дополнительная батарея Реле стартера, левостороннее рулевое управление (автомобили с кодом XM0) |
| R9 | К13/5 | Реле обогревателя заднего стекла 1 |
| R10 | К13/6 К51/15 | Реле 2 обогревателя заднего стекла с ATA (система охранной сигнализации) Реле снегоочистителя, фары ближнего света, левые |
| R11 | К117/3 К51/16 | Электрическое шаговое реле 1, левое Реле снегоочистителя, правый ближний свет |
| R12 | К117/4 К51/17 | Электрическое шаговое реле 2, левое Реле снегоочистителя, дальний свет, левый |
| R13 | К41/3 К51/18 | Реле сброса нагрузки, клемма 15 (2) Реле снегоочистителя, правый дальний свет |
| R14 | К13/7 | Реле обогрева лобового стекла 1 |
| R15 | K88 | Реле производителя кузова, клемма 15 |
| R16 | К88/1 | Реле производителя кузова, клемма 61 (D+) |
| R17 | K95 K93 | Реле основной проводки багажной двери Реле комфортного освещения |
| R18 | K2 | Реле системы очистки фар |
| R19 | К51/10 | Маяк с реле сирены |
| R20 | К39/3 | Реле АТА (противоугонная система), звуковой сигнал |
| R21 | K108 K116 К23/2 | Реле периметра/опознавательного освещения (NAFTA) Реле освещения номерного знака (курьерские автомобили) Реле вентилятора, дополнительный обогрев горячим воздухом, режим вентилятора 1 |
| R22 | К23/3 | Реле вентилятора, дополнительный обогрев горячим воздухом, режим вентилятора 2 |
| R23 | К39/1 К124/1 | реле сирены Клемма 61 (D+) реле, защита от кражи с отслеживанием автомобиля |
| R24 | К117/1 | Электрическое шаговое реле 1, правое |
| R25 | К117/2 | Электрическое шаговое реле 2, правое |
| R26 | K121 K124 | Реле отключения сигнализатора заднего хода Защита от кражи с помощью реле слежения за автомобилем |
Другие реле
| Реле | Описание |
|---|---|
| K57 | Реле отключения аккумуляторной батареи, автомобиль с левосторонним управлением |
| К57/4 | Реле отключения аккумуляторной батареи, автомобиль с правым рулем |
| K9 | Реле системы кондиционирования, вспомогательный вентилятор (двойной) |
| K9/2 | Реле системы кондиционирования, вспомогательный вентилятор (моно) |
| K9/5 | Реле кондиционера в задней части салона, дополнительный вентилятор |
| K120 | Реле дополнительной батареи (автомобили с дополнительной батареей) |
