Предохранители и реле Mercedes-Benz Vaneo (2002-2005)
Схемы относятся к указанным годам и вариантам Mercedes-Benz Vaneo (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Схема предохранителей Mercedes-Benz Vaneo 2002-2005 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz Vaneo Это предохранители № 12 (прикуриватель, розетка 12 В в багажнике) и № 18 (розетка 12 В на центральной консоли) в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

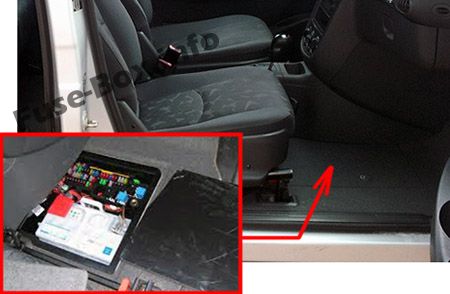

Блок предохранителей находится под полом возле переднего правого сиденья (снимите панель пола, кожух и шумоизоляцию).

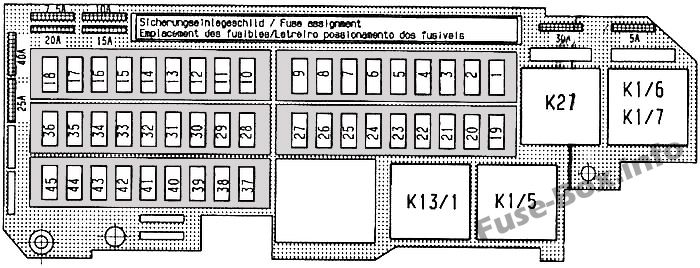

Схема блока предохранителей
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Блок управления электровентилятором вытяжки Реле электровентилятора вытяжки Блок управления двигателем Реле подачи воздуха (бензин) | 20 |
| 2 | Блок управления двигателем Реле топливного насоса (бензин) | 25 |
| 3 | Панель управления отоплением/температурой Вентилятор салона | 25 |
| 4 | Блок управления электронной программой стабилизации Переключатель педали тормоза | 7.5 |
| 5 | Блок управления автоматической коробкой передач Переключатель круиз-контроля Автоматическое сцепление | 10 |
| 6 | Horn | 15 |
| 7 | Стоп-сигнал | 10 |
| 8 | Диагностический разъем Панель управления отоплением/температурой | 10 |
| 9 | Блок управления электровентилятором вытяжки | 30 |
| 9 | Реле электровентилятора вытяжки | 40 |
| 10 | Сдвижной/наклонный люк Стеклоочиститель заднего стекла | 15 |
| 11 | Центральные потолочные светильники - прожектор и ночник Радионавигационная система Устройство громкой связи для телефона Мигание фар | 15 |
| 12 | Зажигалка Подсветка перчаточного ящика Розетка 12 В в багажном отделении | 20 |
| 13 | Левый электростеклоподъемник | 30 |
| 13 | Левый комфортный электрический стеклоподъемник (автоматическое открывание/закрывание) | 7.5 |
| 14 | Правый электростеклоподъемник | 30 |
| 14 | Правый комфортный электрический стеклоподъемник (автоматическое открывание/закрывание) | 7.5 |
| 15 | Распознавание занятости сиденья, включая распознавание детского сиденья Автоматическое распознавание детского сиденья Блок управления подушками безопасности | 7.5 |
| 16 | Мотор стеклоочистителя | 30 |
| 17 | Насос жидкости омывателя ветрового стекла Центральный замок (Диагностика) Комбинация приборов (управление передними/задними стеклоочистителями и прерывистым интервалом стеклоочистителей, система стеклоочистителей/омывателей, обогрев заднего стекла и обогрев зеркал, контрольная лампа подушки безопасности) | 10 |
| 18 | Розетка 12 В в центральной консоли | 25 |
| 19 | Розетка для прицепа Блок управления сигнализацией такси | 15 |
| 20 | Блок управления распознаванием прицепа Блок управления сигнализацией такси | 7.5 |
| 21 | Блок управления распознаванием прицепа | 15 |
| 22 | Блок управления противоугонной системой Сирена сигнализации | 10 |
| 23 | Обогрев сидений | 25 |
| 24 | 40 | |
| 25 | Правый комфортный электрический стеклоподъемник (автоматическое открывание/закрывание) | 30 |
| 26 | Левый комфортный электрический стеклоподъемник (автоматическое открывание/закрывание) | 30 |
| 27 | Блок управления временем дополнительного нагрева Радиоприемник автономного отопителя Панели на пороги с подсветкой | 5 |
| 28 | Комбинация приборов (работа указателей поворота, стеклоочиститель/омыватель, обогрев заднего стекла) Таксометр Знак такси на крыше | 10 |
| 29 | Центральный замок | 25 |
| 30 | Блок управления системой авторизации вождения Комбинация приборов (контрольная лампа. Работа указателей поворота. Освещение салона) Датчик угла поворота рулевого колеса | 7.5 |
| 31 | Обогрев заднего стекла (обогрев зеркал) | |
| 32 | ВЧ телефонный компенсатор Устройство громкой связи для телефона Сдвижной/наклонный люк Центральный и задний потолочные фонари-потолочные Панель управления с передним внутренним освещением Блок управления сигнализацией такси | 15 |
| 33 | Радио / навигация Переключатель системы громкой связи Телефон/радио такси Такси радиоуправление | 20 |
| 34 | Топливный насос (бензин) | 25 |
| 35 | Клапаны для электронной программы стабилизации | 25 |
| 36 | Блок лампы | 40 |
| 37 | Обогрев зеркал | 10 |
| 38 | Реле стартера (дизель) | 30 |
| 38 | Блок управления двигателем (бензин) | 7.5 |
| 39 | Блок управления системой авторизации вождения Комбинация приборов (индикатор, лампа. Работа указателя поворота) | 7.5 |
| 40 | Диагностический разъем Датчик угла поворота рулевого колеса Регулировка зеркала | 7.5 |
| 41 | Вентилятор салона 2 уровня PTC - усилитель дизельного отопителя Панель управления отоплением/температурой Датчик точки росы (кондиционер) Форсунки омывателя с подогревом Внутренняя темп. датчик (кондиционер) Складное наружное зеркало | 7.5 |
| 42 | Блок лампы Фонарь заднего хода (МКПП) Модуль электронного рычага селектора | 7.5 |
| 43 | Фонарь заднего хода (авт. трансмиссия) Таксометр | 7.5 |
| 44 | Контроль времени дополнительного нагрева Блок управления парктроником | 7.5 |
| 45 | Окно с электроприводом | 7.5 |
| Реле | ||
| K1/6 K1/7 | Клемма 87 реле блока управления двигателем (A 002 542 25 19) | |
| K1/5 | Реле топливного насоса (А 002 542 25 19) | |
| К13/1 | Электронное реле клеммы 15 (A 002 542 13 19) | |
| K27 | Реле обогрева заднего стекла (A 002 542 13 19) |
Предохранители управления освещением

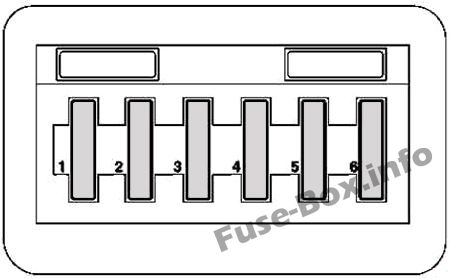

Предохранители управления освещением

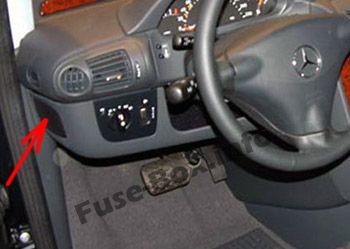

Он расположен сбоку панели управления со стороны водителя.
| № | Слитная функция | Amp |
|---|---|---|
| 1 | Левый ближний свет | 7.5 |
| 2 | Правый ближний свет | 7.5 |
| 3 | Левый дальний свет Правый дальний свет Контрольная лампа дальнего света (комбинация приборов) | 15 |
| 4 | Левый габаритный фонарь Левый задний фонарь | 7.5 |
| 5 | Правый габаритный фонарь Правый задний фонарь Комбинация приборов 58K Освещение номерного знака | 15 |
| 6 | Левая/правая противотуманная фара Левая задняя противотуманная фара | 15 |
Блок предохранителей
Блок предохранителей

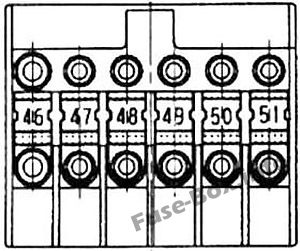

Блок предохранителей расположен на плюсовой клемме аккумуляторной батареи.
| № | Слитная функция | Amp |
|---|---|---|
| 46 | Клеммный разъем, клемма 30 Питание на фуэе f4, f5, f6 через реле К1/5 Питание на предохранители fl, f2 через реле К1/6, К1/7 Генератор Питание к предохранителям ф19, ф20, ф21 Усилитель отопителя PTC (дизель) | 150 |
| 47 | Фаза предварительного накаливания (дизель) | 60 |
| 47 | Впрыск воздуха (бензин) | 40 |
| 48 | Насос гидроусилителя руля | 60 |
| 49 | Обратный насос Электронная программа стабилизации | 40 |
| 50 | Выключатель зажигания | 50 |
| 51 | Дополнительный нагрев | 30 |
Блок реле моторного отсека

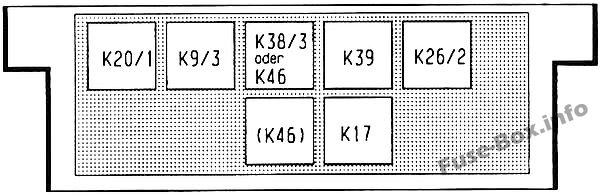

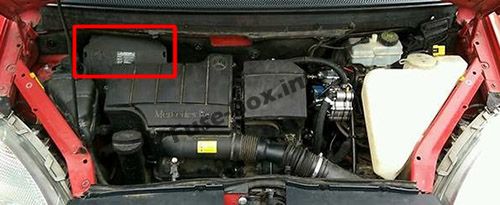

Блок реле моторного отсека
| № | Реле |
|---|---|
| К20/1 | Реле возврата высокого давления (A 002 542 13 19) |
| K9/3 | Реле электровентилятора вытяжки (A 002 542 13 19) |
| К38/3 | Реле блокировки стартера (A 002 542 23 19) |
| K46 | Реле сигнализации (A 002 542 14 19) |
| K39 | Реле звукового сигнала (A 002 542 11 19) |
| К26/2 | Реле насоса омывателя (A 002 542 19 19) |
| K17 | Реле подачи воздуха (A 002 542 13 19) |
