Предохранители и реле Mercedes-Benz Vito (W638, 1996-2003)
Схемы относятся к указанным годам и вариантам Mercedes-Benz Vito (W638, 1996-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz Vito 1996-2003 гг.
Предохранитель прикуривателя (розетки) в Mercedes-Benz Vito Это предохранитель №8 в блоке предохранителей под рулевой колонкой.
Оглавление
Блок предохранителей под рулевой колонкой
Блок предохранителей под рулевой колонкой

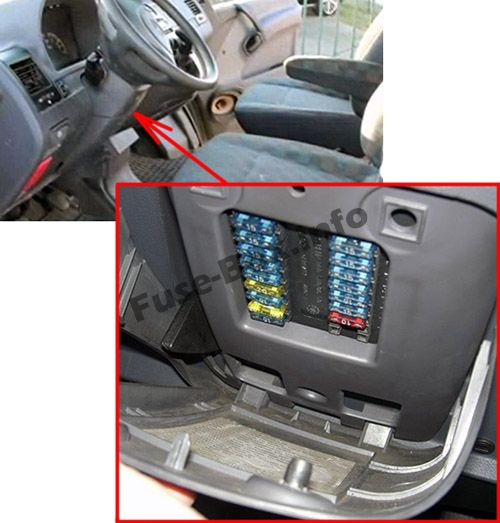

Блок предохранителей находится под рулевой колонкой, за крышкой.

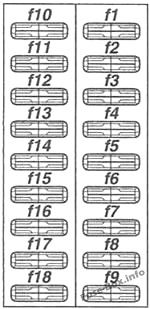

Схема блока предохранителей
| № | Слитная функция | A |
|---|---|---|
| 1 | Правый габаритный огонь и задний фонарь, розетка прицепа (клем. 58R) М111 и ОМ601 (реле К71) | 10 15 |
| 2 | Правый дальний свет M111 и OM601 (разъем между основным жгутом проводов и рулежной консолью II для правого дальнего света) | 10 15 |
| 3 | Левый дальний свет, контрольная лампа дальнего света M111 и OM601 (разъем между основным жгутом проводов и рулежной консолью II для левого дальнего света) | 10 15 |
| 4 | Звуковой сигнал, фонарь заднего хода, система комфортного запирания, комбинированное реле центрального замка (клем. 15) | 15 |
| 5 | Выключатель круиз-контроля и модуль управления, стоп-сигнал, M104.900 (контрольная лампа неисправности коробки передач) | 15 |
| 6 | Передние и задние омыватели ветрового стекла | 20 |
| 7 | Лампа безопасности ABS/ABD и ABS/ETS и информационный дисплей, контрольные лампы, уровень воды в омывателе ветрового стекла, выключатель рециркуляции воздуха, тахограф (клем. 15), диагностический разъем, блок управления контролем ламп накаливания (клем. 15), комбинация приборов (клемма .15), подсветка бардачка, М 104.900 (датчик спидометра) | 10 15 |
| 8 | Прикуриватель, радио (клем. 30), автоматическая антенна, розетка багажника, сдвижная дверь и внутреннее освещение кабины водителя | 20 |
| 9 | Часы, сигнальные мигалки, тахограф (только для арендованных автомобилей) | 10 15 |
| 10 | Подсветка номерного знака, реле дневного света, реле омывателя фар, освещение салона, магнитола (клем. 58), подсветка всех переключателей управления, тахограф (клем. 58) M111 и OM601 (разъем главного жгута проводов/консоли такси II на кл. 58) | 7,5 15 |
| 11 | Подсветка номерного знака, реле К71 (клем. 58), розетка прицепа (клем. 58L), левый задний фонарь и габаритный огонь | 10 15 |
| 12 | Правый ближний свет, задний противотуманный фонарь, реле дневного света K69 | 15 |
| 13 | Левый ближний свет, реле дневного света K68 | 15 |
| 14 | Противотуманная фара | 15 |
| 15 | Радио (терм. 15Р) | 15 |
| 16 | Не используется | - |
| 17 | Не используется | - |
| 18 | Не используется | - |
| Реле (под блоком предохранителей) | ||
| L | Реле поворотников | |
| R | Реле стеклоочистителя |
Блок предохранителей под панелью приборов
Блок предохранителей под панелью приборов

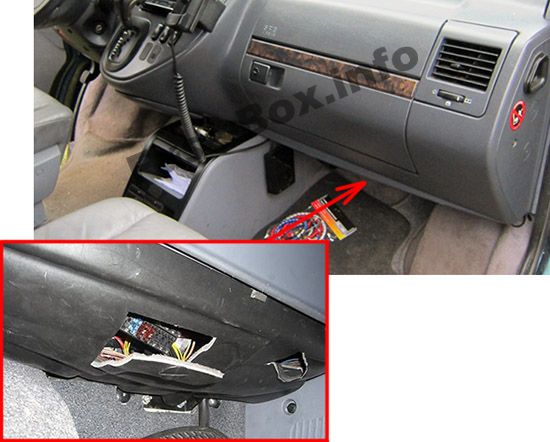

Блок предохранителей находится под панелью приборов, со стороны пассажира

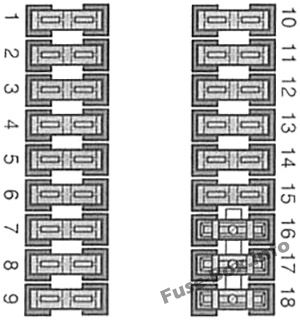

Схема блока предохранителей
| № | Слитная функция | A |
|---|---|---|
| 1 | Правое и левое форточки | 7,5 |
| 2 | Передний правый стеклоподъемник, передняя сдвижная крыша | 30 |
| 3 | Левый передний электростеклоподъемник, задняя сдвижная крыша | 30 |
| 4 | Исполнительные механизмы центрального замка | 25 |
| 5 | Внутреннее освещение, косметическое зеркало | 10 |
| 6 | Левая и правая внутренние розетки | 20 |
| 7 | Телефон D-сети, сотовый телефон | 7,5 |
| 8 | Охранная сигнализация (АТА), модуль управления АТА (клем. 30) | 20 |
| 9 | Система накопления остаточного тепла двигателя (MRA), реле дополнительного отопителя | 10 |
| 10 | Звуковой сигнал противоугонной системы | 7,5 10 |
| 11 | Левая проблесковая лампа (от АТА) | 7,5 |
| 12 | Правая мигалка (от АТА) | 7,5 |
| 13 | ATA | 7,5 15 20 |
| 14 | ATA | 7,5 |
| 15 | ATA | 7,5 |
| 16 | Не используется | - |
| 17 | Не используется | - |
| 18 | Не используется | - |

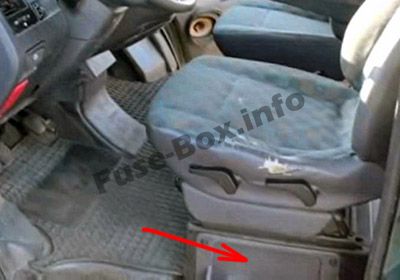

Блок предохранителей под сиденьем водителя
Блок предохранителей под сиденьем водителя

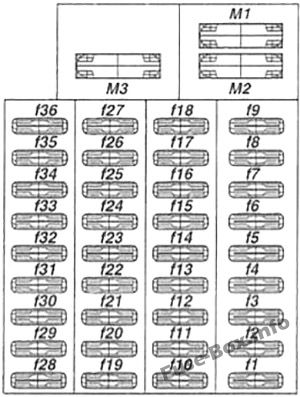

Схема блока предохранителей
| № | Слитная функция | A |
|---|---|---|
| 1 | Модуль управления (клем. 15) для ABS и пневматической амортизации, ASR, EBV | 7,5 10 |
| 2 | Иммобилайзер, модуль управления двигателем (клем. 15) М104.900 (катушка зажигания, реле бензонасоса) M111 и OM601 (регулятор холостого хода, модуль управления дизелем) | 15 |
| 2 | Многофункциональное реле стеклоочистителя — задний | 25 |
| 3 | Вентилятор двигателя, управление иммобилайзером | 7,5 |
| 4 | M104.900 (лямбда-зонд, реле насоса вторичного воздуха, освещение картера отопителя, модуль управления многоточечной системой впрыска топлива/зажигания, вентиляция бака, переключение вторичного впускного коллектора и клапан бака M111 и OM601 (реле предупреждения о непристегнутых ремнях безопасности только для Японии) | 15 |
| 4 | Охладитель наддувочного воздуха — дизельный радиатор Вентилятор - Бензин | 25 |
| 5 | М 104.900 (6 форсунок, ТНВД) M111 и OM601 (катушки зажигания, модуль датчика бака, 4 клапана впрыска) | 20 |
| 5 | Управление клапаном АБС | 25 |
| 6 | АКПП, иммобилайзер и блок управления двигателем (клем. 30) | 10 |
| 7 | Контрольные лампы электронного контроля уровня, реле К26 (D+) | 15 |
| 7 | Отопительное рабочее устройство | 30 |
| 8 | Модуль управления подушками безопасности | 10 |
| 8 | Реле очистки фар | 20 |
| 9 | Контрольная лампа подушки безопасности Управление дополнительным отоплением | 7,5 |
| 10 | Розетка прицепа (клем. 30), холодильная камера | 25 |
| 11 | Модуль управления обогревом заднего ветрового стекла (клемма 30), противоугонная сигнализация/контрольный сигнал центрального замка | 30 |
| 12 | Блок управления ABS (клем. 30) | 25 |
| 12 | Блок управления отопителем | 10 |
| 13 | Пневматический компрессор амортизатора | 30 |
| 14 | Пульт управления автономным отопителем, модуль дополнительных мигалок для прицепа, модуль управления пневмоамортизаторами, тахограф (клем. 30) | 7,5 |
| 15 | Двусторонняя радиостанция | 7,5 |
| 16 | Реле компрессора кондиционера, выключатель и модуль управления освещением системы кондиционирования, модуль управления системой накопления остаточного тепла двигателя (клем. 15), счетчик такси | 15 |
| 17 | Модуль управления АКПП (клем. 15), переключатель положения и освещения, отключение кондиционера Kick-down, М111 и OM601 (контрольная лампа неисправности коробки передач) | 15 |
| 18 | Автомобильный телефон, сотовый телефон, модуль управления охранной сигнализацией, регулировка зеркал (левое, правое, наклон внутрь) | 10 |
| 19 | Реле дневного света K69 | 10 |
| 19 | Вентиляция картера (дизель) Клемма 15 (бензиновый двигатель) | 15 |
| 20 | Реле дневного света K68 | 10 |
| 20 | Клемма 15 (бензиновый двигатель) | 15 |
| 21 | Реле К71 (конт. 58) | 10 |
| 21 | Катушка зажигания (бензиновый двигатель) | 15 |
| 22 | Передний обогреватель | 40 |
| 22 | Топливный насос (бензиновый двигатель) | 20 |
| 23 | Обогрев/регулировка положения правого сиденья, реле стеклоочистителя заднего стекла (клем. 15) | 25 |
| 23 | ЭБУ — блок управления двигателем (дизель) | 7,5 |
| 24 | Подогрев левого сиденья/регулировка положения | 30 |
| 24 | ЭБУ — блок управления двигателем (дизель) | 25 |
| 25 | Реле дополнительного отопителя и водяного насоса, блок управления остаточным теплом двигателя (клем. 30) | 10 |
| 26 | Реле омывателя дальнего света | 20 |
| 26 | Блок управления дополнительным отопителем (дизель), дополнительный отопитель с дополнительным отопителем | 25 |
| 27 | Модуль управления дополнительным водяным отопителем (клем. 30), радиатор двигателя (турбодизель) | 25 |
| 28 | Клемма D+ Реле, дневные ходовые огни K89 Реле | 15 |
| 29 | Дневные ходовые огни K69 Реле | 10 |
| 30 | Дневные ходовые огни K68 Реле | 10 |
| 31 | Клемма 58 Реле | 10 |
| 32 | Подогрев сиденья — левое сиденье, Регулятор сиденья — левое сиденье | 30 |
| 33 | Подогрев сиденья - правое сиденье Регулятор сиденья - правое сиденье | 25 |
| 34 | Водоотделитель | 7,5 |
| 35 | Задний обогреватель / кондиционер | 7,5 |
| 36 | Задний обогреватель / кондиционер | 15 |
| M1 | Вентилятор двигателя (без системы кондиционирования) | 40 |
| M1 | Вентилятор двигателя (с системой кондиционирования воздуха) | 60 |
| M2 | Модуль управления АБС | 50 60 |
| M3 | M104.900 (насос вторичного воздуха) M111 и OM601 (не используется) | 40 |

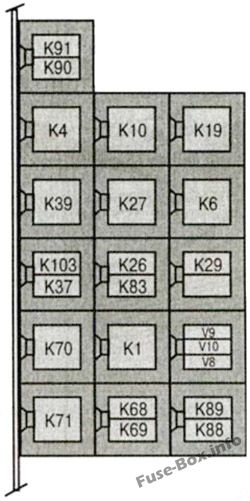

Блок реле под сиденьем водителя
| № | Функция |
|---|---|
| K91 | Реле правых поворотников |
| K90 | Реле левого поворотника |
| K4 | Цепь 15 реле |
| K10 | Пневматический компрессор амортизатора |
| K19 | Реле очистки фар |
| K39 | Реле топливного насоса |
| K27 | Реле разгрузки сиденья |
| K6 | Реле ЭБУ |
| K103 | Реле подкачивающего насоса системы охлаждения |
| K37 | Реле звукового сигнала |
| K26 | Контрольные лампы электронного контроля уровня |
| K83 | Реле противотуманных фар |
| K29 | Реле отопителя (ЖЭ) |
| K70 | Цепь 15 реле |
| K1 | Реле стартера |
| V9 | АТА 1 |
| V10 | АТА 2 |
| V8 | Нагревательный диод (ЖЭ) |
| K71 | Клемма 58 Реле |
| K68 | Дневные ходовые огни K68 Реле |
| K69 | Дневные ходовые огни K69 Реле |
| K88 | Реле противотуманных фар 1 (ДХО) |
| K89 | Реле противотуманных фар 2 (ДХО) |
