Предохранители и реле Mercedes-Benz Vito / Viano (W639, 2004-2010)
Схемы относятся к указанным годам и вариантам Mercedes-Benz Vito / Viano (W639, 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
Расположение предохранителей Mercedes-Benz Vito/Viano 2004-2010 гг.
Предохранители прикуривателя (розетки) в Mercedes-Benz Vito/Viano являются предохранитель №18 (прикуриватель) в основном блоке предохранителей, предохранитель №28 (разъем мультимедийной системы в задней части салона) в блоке предохранителей F34, предохранители №21 (розетка 12 В в салоне — слева), №22 ( Розетка 12 В салона — справа), №40 (розетка 12 В — сзади справа) в блоке предохранителей F35, предохранитель № 5 (розетка 12 В на подушке сиденья переднего пассажира) в блоке предохранителей под место водителя.
Оглавление
Расположение блока предохранителей
Главный блок предохранителей
Блок предохранителей находится в моторном отсеке со стороны пассажира.
1 – Держатель главного предохранителя
2 – Блок предохранителей F4
3 – Блок предохранителей F5
4 – Главный предохранитель F1
5 – Блок предохранителей F34
6 – Блок предохранителей F35

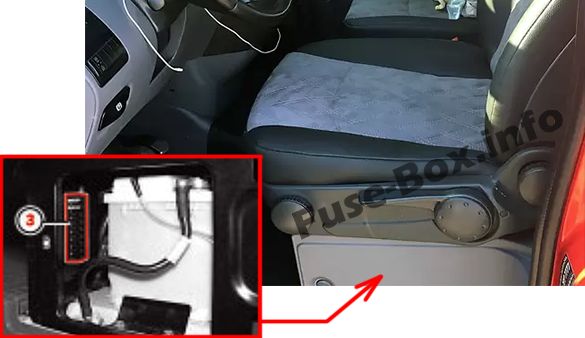

Блок предохранителей под сиденьем водителя
Схемы блока предохранителей

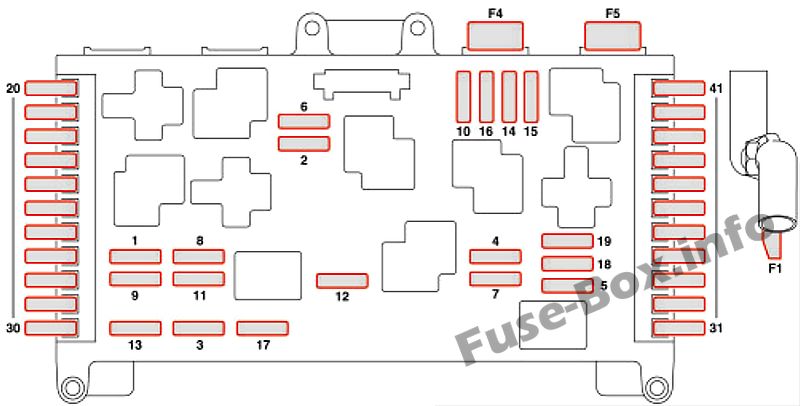

Главный блок предохранителей
| No. | Потребитель | Amp |
|---|---|---|
| 1 | Стеклоочистители | 30 |
| 2 | Horn | 15 |
| 3 | Выключатель стоп-сигнала | 5 |
| 4 | Обогрев | 7.5 |
| 5 | Диагностический разъем, поворотный переключатель освещения, комбинация приборов | 5 |
| 6 | Компоненты двигателя | 5 |
| 7 | Задний стеклоочиститель | 30 |
| 8 | Терминал 87 (1) | 10 |
| 9 | Терминал 87 (2) | 15 |
| 10 | Терминал 87 (3) | 10 |
| 11 | Клемма 30 Z двигателя | 7.5 |
| 12 | Обогрев заднего стекла | 30 |
| 13 | Замок зажигания/приборная панель | 7.5 |
| 14 | Тормозная система | 7.5 |
| 15 | Корректор фар | 5 |
| 16 | Пусковой двигатель | 25 |
| 17 | Топливный насос | 15 |
| 18 | Освещение прикуривателя/бардачка | 15 |
| 19 | Радио | 5 |
| 20 | Катушки зажигания М112. | 15 |
| 20 | Дизель HFM | 5 |
| 21 | Автоматическая коробка передач | 7.5 |
| 22 | Тахограф | 7.5 |
| 23 | Блок управления подушками безопасности | 10 |
| 24 | Японское зеркало заднего вида. | 5 |
| 25 | Блок управления прицепом | 5 |
| 26 | Отключающее реле | 5 |
| 27 | Клемма 15 производитель кузова/оборудования | 5 |
| 28 | Блок управления коробкой передач | 10 |
| 29 | Система помощи при трогании с места | 5 |
| 30 | Неназначенный | - |
| 31 | АТА рожок | 10 |
| 32 | Розетка для мобильного телефона/VICS | 5 |
| 33 | Подушка безопасности, автоматическое распознавание детского сиденья | 10 |
| 34 | Клемма 15 R Производитель кузова/оборудования | 5 |
| 35 | Потолочная панель управления | 7.5 |
| 36 | Поясничная регулировка (сиденье) | 10 |
| 37 | Освещение косметического зеркала | 7.5 |
| 38 | Развлечения в задней части салона | 7.5 |
| 39 | Неназначенный | - |
| 40 | Предохранитель двигателя (дизель) | 10 |
| 40 | Предохранитель двигателя (бензин) | 20 |
| 41 | Предохранитель двигателя (дизель) | 10 |
| 41 | Предохранитель двигателя (бензин) | 20 |
| F1 | Клемма 30, электрическая система, генератор | 225 А |
| F4 | Вентилятор кондиционера (охлаждающий блок) | 60 A |
| F5 | Насос вторичного воздуха | 40 A |

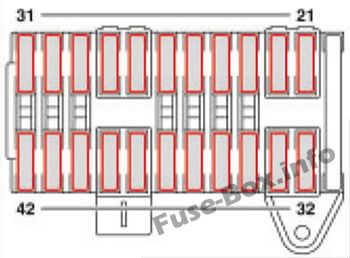

Блок предохранителей F34
| № | Потребитель | Amp |
|---|---|---|
| 21 | Выключатель света и верхняя часть панели управления | 5 |
| 22 | Развлечения в задней части салона | 7.5 |
| 23 | Внутренний свет | 10 |
| 24 | Потолочная панель управления и люк с подъемно-сдвижной крышкой | 7,5/25 |
| 25 | Подъемно-сдвижная крыша заднего отсека | 25 |
| 26 | Автономный отопитель, радиоприемник | 5 |
| 27 | Кондиционер в передней части салона | 7.5 |
| 28 | Розетка для развлечений в задней части салона | 15 |
| 29 | Модуль управления мобильным телефоном/CD-чейнджером/микрофоном | 7.5 |
| 30 | Регуляторы обогрева сидений | 30 |
| 31 | Тахограф | 5 |
| 32 | Шлюз диагностики | 5 |
| 33 | Диагностический разъем | 10 |
| 34 | Аудио шлюз | 15 |
| 35 | Неназначенный | - |
| 36 | Система очистки фар | 30 |
| 37 | звуковой сигнал батареи АТА | 10 |
| 38 | Блокировка рулевой колонки | 20 |
| 39 | Вентилятор переднего отсека | 40 |
| 40 | Блок управления АБС | 25 |
| 41 | Блок управления АБС | 40 |
| 42 | Радио/КОМАНД | 15 |

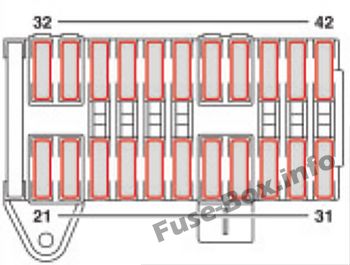

Блок предохранителей F35
| № | Потребитель | Рейтинг |
|---|---|---|
| 21 | Розетка 12 В в салоне слева | 15 A |
| 22 | Розетка 12 В в салоне справа | 15 A |
| 23 | Розетка для прицепа | 20 A |
| 24 | Блок распознавания прицепа | 25 A |
| 25 | Регулировка сиденья водителя | 30 A |
| 26 | Регулировка сиденья второго водителя | 30 A |
| 27 | Сдвижная дверь с электроприводом, левая | 30 A |
| 28 | Сдвижная дверь с электроприводом, правая | 30 A |
| 29 | Вентилятор заднего отсека | 30 A |
| 30 | Система пневматической подвески | 40 A |
| 31 | Парктроник | 10 A |
| 32 | Монитор давления в шинах | 5 A |
| 33 | Звуковая система | 25 A |
| 34 | Блок управления мобильным телефоном/ВИКС, усилитель ТВ | 5 A |
| 35 | Блок управления дополнительным отопителем | 20 A |
| 36 | Неназначенный | - |
| 37 | Система кондиционирования воздуха в задней части салона | 5 A |
| 38 | Управление камерой COMAND | 7,5 А |
| 39 | Обычный таксометр | 5 A |
| 40 | Розетка 12 вольт сзади справа | 15 A |
| 41 | Блок управления индикатором крыши | 10 A |
| 42 | Неназначенный | - |

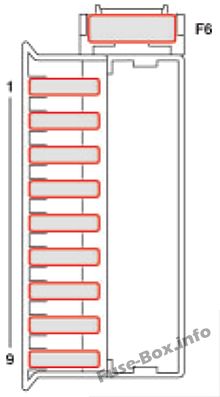

Блок предохранителей под сиденьем водителя
| № | Потребитель | Amp |
|---|---|---|
| F6 | САМ-СРБ | 80 |
| 1 | Блок управления двери, лев. | 25 |
| 2 | Блок управления правой двери | 25 |
| 3 | Блок управления ПСМ | 25 |
| 4 | Блок управления ПСМ | 25 |
| 5 | Розетка на 12 вольт на подушке сиденья переднего пассажира | 15 |
| 6 | Линия зарядки WVC для автомобильного аккумулятора в MARCO POLO | 25 |
| 7 | Таймер и освещение в FUN/MARCO POLO | 7.5 |
| 8 | Дополнительный нагрев в FUN/MARCO POLO | 25 |
| 9 | Подъемная крыша FUN/ MARCO POLO | 25 |
