Предохранители и реле Mercedes Benz Gle Class W167 C167 2020-2023

Схемы относятся к указанным годам и вариантам Mercedes Benz Gle Class W167 C167 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается Mercedes-Benz GLE-Class четвёртого поколения (W167/C167, до рестайлинга), выпускавшийся с 2020 по 2023 год. Здесь приведены схемы блоков предохранителей для Mercedes-Benz GLE350, GLE350e, GLE450, GLE580, GLE63, GLE300d, GLE350d, GLE400d (2020, 2021, 2022, 2023), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz GLE-Class 2020-2023

Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Блок предохранителей в панели приборов

Расположение блока предохранителей

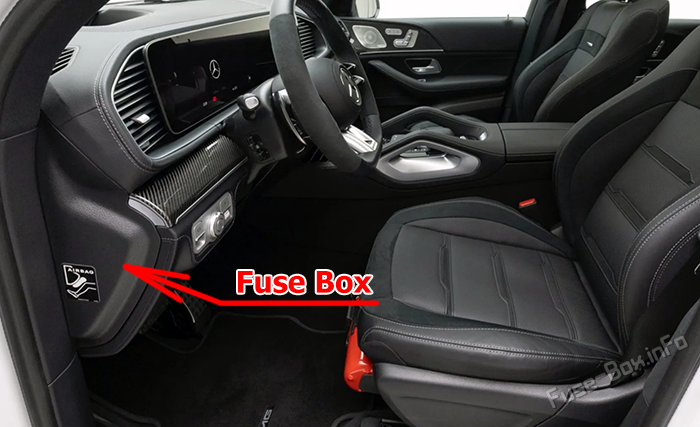

Блок предохранителей находится со стороны водителя под крышкой.Расположение предохранителей в салоне, в панели приборов: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Схема блока предохранителей

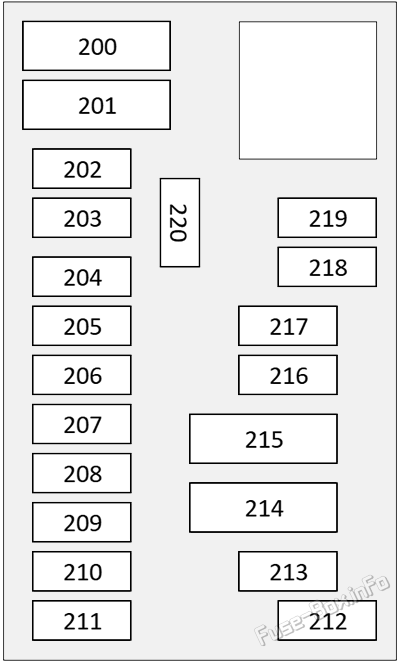

Схема блока предохранителей панели приборов: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Назначение предохранителей в панели приборов
№НоминалОписание
20040AСистема кондиционирования A/C
20310AПереключатели рулевой колонки
2045AАроматизатор
20510AЗадние дисплеи
2065AПроекционный дисплей
20715AРадио/навигационная система
2087.5AКомбинация приборов
2095AПередняя панель переключателей центральной консоли
21010AETC — электронная система оплаты проезда
21320AСистема кондиционирования A/C

Блок предохранителей в ногах переднего пассажира

Расположение блока предохранителей

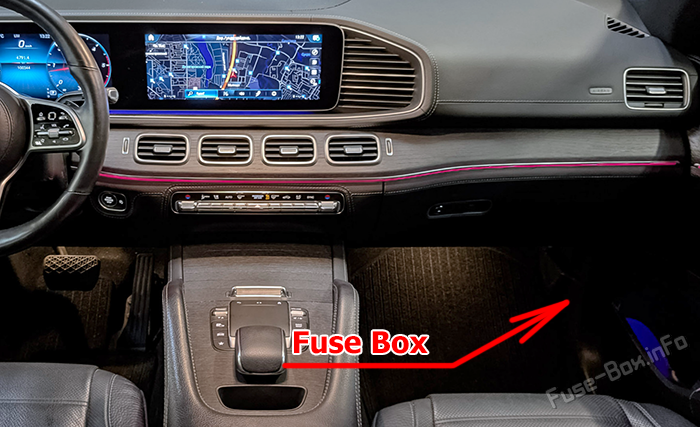

Блок предохранителей расположен в ногах переднего пассажира.Расположение предохранителей в салоне, в ногах переднего пассажира: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Схема блока предохранителей

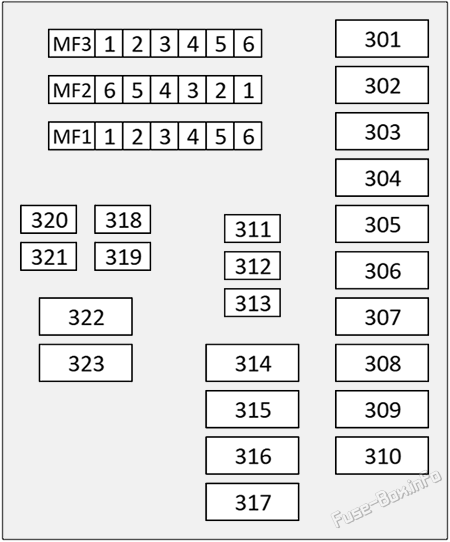

Схема блока предохранителей в салоне: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Назначение предохранителей в ногах переднего пассажира
№НоминалОписание
30130AЛевый/правый преднатяжитель ремня безопасности
30230AФункции управления дверями
30330AРегулировка сиденья
30430AРегулировка сиденья
30530AОбогрев/вентиляция передних сидений
30630AОбогрев/вентиляция передних сидений
30725AСистема Start-Stop
30815AAIRMATIC / пневматическая подвеска
30930AКрыша
31110AЭлектроника двигателя
3127.5AПлощадка индуктивной зарядки телефона WMI
3135AДиагностический разъём
31420AСистема A/C; дополнительный отопитель; отопление
3155AЭлектроника двигателя
31615AПередняя потолочная консоль
31725AРадио/навигационная система
3185AПротивоугонная сигнализация
3195AЭлектроника двигателя; резерв
3205AРадио/навигационная система
3215AПротивоугонная сигнализация; резерв
MF1-1Сервисный разъединитель
MF1-2Системы камер
MF1-3Телефон
MF1-4Регулировка сидений второго ряда
MF1-5Регулировка сидений второго ряда
MF1-6DISTRONIC PLUS
MF2-1DISTRONIC PLUS
MF2-2Система кондиционирования A/C
MF2-3Резерв
MF2-4Резерв
MF2-5Обогрев ветрового стекла
MF3-1Управление шасси AMG
MF3-2Управление жестами
MF3-3Сенсорная панель
MF3-4Датчик света/дождя
MF3-5Задняя панель переключателей центральной консоли
MF3-6Дополнительный отопитель

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

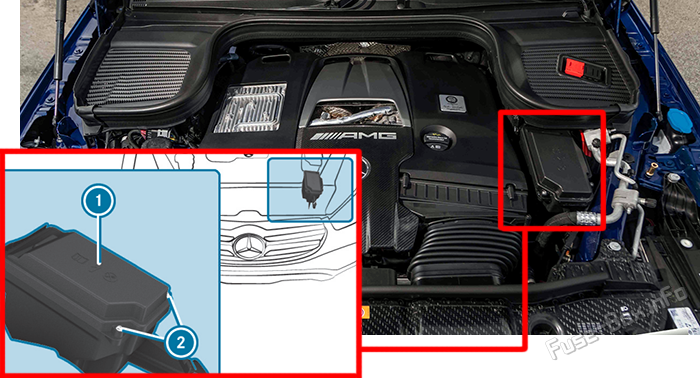

Ослабьте винты (2) и снимите сверху крышку блока предохранителей (1).Расположение предохранителей в моторном отсеке: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Схема блока предохранителей

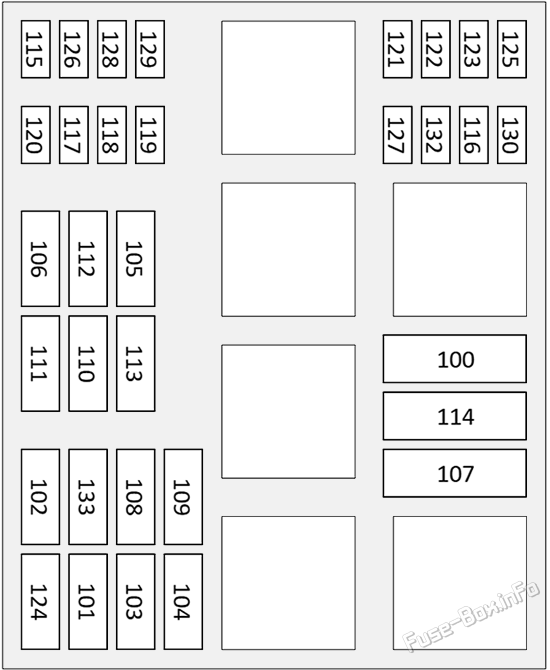

Схема блока предохранителей в моторном отсеке: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Назначение предохранителей в моторном отсеке
№НоминалОписание
10040AГибридные системы
10115AЭлектроника двигателя
10225AЭлектроника двигателя
10315AЭлектроника двигателя
10415AЭлектроника двигателя
10510AAQUABLADE
10625AСтеклоочистители ветрового стекла
10760AНасосы охлаждающей жидкости
1095AЗвукогенератор
11020AНаружное освещение
11130AСтеклоочистители ветрового стекла
11430AЭлектроника двигателя
1165AABS/ASR/ESP/BAS
11815AНасосы охлаждающей жидкости
11915AВентилятор системы охлаждения
1205AНасосы охлаждающей жидкости
12110AАвтоматическая трансмиссия
1225AАвтоматическая трансмиссия
1235AЭлектроника двигателя
1245AЭлектроника двигателя
1255AЭлектроника двигателя
1265AПереключатель наружного освещения
1275AUSB-разъём для зарядки
1285AЭлектроника двигателя
1325AЭлектроника двигателя

Блок предохранителей в багажном отделении

Расположение блока предохранителей

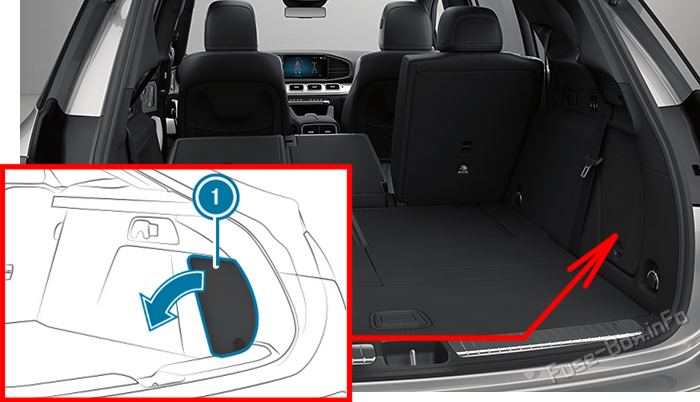

Снимите сервисную крышку (1).Расположение предохранителей в багажном отделении: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Схема блока предохранителей

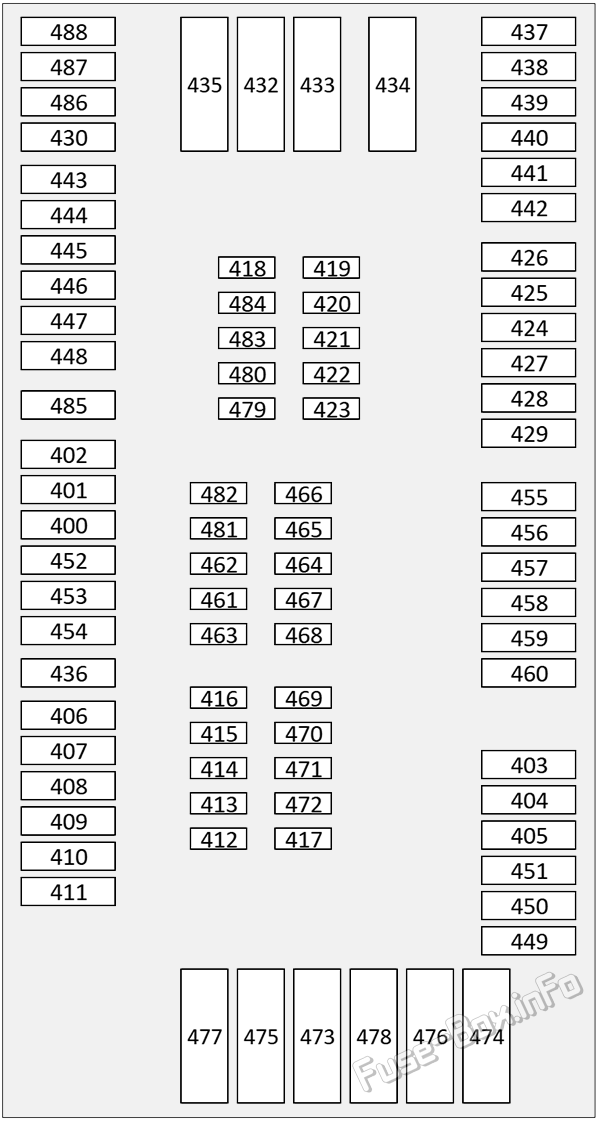

Схема блока предохранителей в багажном отделении: Mercedes-Benz GLE-Class (W167/C167; 2020-2023)

Назначение предохранителей в багажном отделении
№НоминалОписание
40315AПередний подогреваемый подстаканник
40630AФункции управления дверями
40730AРегулировка сидений второго ряда
40915AСистема очистки отработавших газов Diesel SCR; аудиосистема
41030AРегулировка сидений второго ряда
41125AТопливная система
41210ADRIVE UNIT (AMG); высоковольтное зарядное устройство
4135AГибридные системы
4145AТелефон
4165AАккумулятор 48V
4177.5AКонтурная подсветка
42420AОпоры двигателя (AMG)
42525AДифференциал (AMG)
42630AМногоконтурные сиденья второго ряда
4277.5AЗадний холодильник
4285AОпоры двигателя (AMG)
42920AОбогрев сидений третьего ряда
43240AОтопление
43440AОтопление
43540AЗадний центральный электронный блок
43620AТягово-сцепное устройство прицепа
43825AПротивоугонная сигнализация
44130AОбогрев сидений второго ряда
44230AОбогрев сидений второго ряда
44930AОбогреваемая панель центральной консоли
45030AТягово-сцепное устройство прицепа
45130AОбогрев сидений второго ряда
45230AТягово-сцепное устройство прицепа
45320AТягово-сцепное устройство прицепа
45430AТягово-сцепное устройство прицепа
45515AЗадний подогреваемый подстаканник
45620AРозетка 115V/230V
45720AПередний прикуриватель; розетка 12V в багажнике
45810AРозетка 12V в центральной консоли; система Start-Stop
46110AАктивный звук
46210AБоковые шторки задней части салона
4635AСенсорная панель
4645AПлощадка индуктивной зарядки телефона WMI
4675AСистема контроля давления в шинах
4685AКамера заднего вида
4695AЭлектропривод задней двери
4705AЗарядное устройство гибридной системы; дифференциал (AMG)
4725AАккумулятор 48V
47340AСистема очистки отработавших газов Diesel SCR
47430AПодогреваемое заднее окно
47540AЗвуковая система
47640AЗадний центральный электронный блок
47730AЭлектропривод задней двери
47840AЗвуковая система
48210ADRIVE UNIT (AMG)
48515AГибридные системы
48620AСистема кондиционирования A/C
4877.5AМногоконтурные сиденья второго ряда
