Предохранители и реле Mercedes Benz Gls X166 2016-2019
Схемы относятся к указанным годам и вариантам Mercedes Benz Gls X166 2016-2019. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.
В этой статье рассматривается второе поколение Mercedes-Benz GLS (X166, после рестайлинга), выпускавшееся с 2016 по 2019 год. Здесь приведены схемы блоков предохранителей для Mercedes-Benz GLS400, GLS450, GLS500, GLS550, GLS350d, GLS63 (2016, 2017, 2018 и 2019), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mercedes-Benz GLS 2016-2019
Содержание
Блок предохранителей в панели приборов

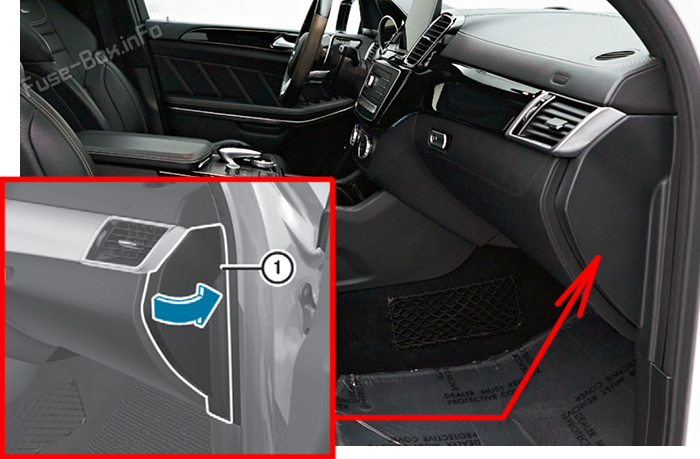

Расположение блока предохранителей
Потяните крышку (1) наружу в направлении стрелки и снимите её.

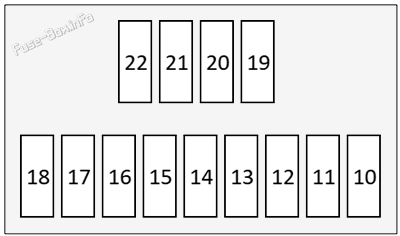

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 10 | 7.5A | Замок зажигания |
| 11 | 10A | Пакет помощи вождению, подогреваемое рулевое колесо, комплект слежения за полосой движения |
| 12 | 5A | Комбинация приборов |
| 13 | 15A | Задний пассажирский салон, 2-й ряд |
| 14 | 5A | Диагностический разъём |
| 15 | 5A | Системы подушек безопасности; аварийная сигнализация; пакет Off-Road; PARKTRONIC; использование остаточного тепла двигателя; обогрев и вентиляция передних сидений; система Start-Stop |
| 19 | 15A | Модуль A/C |
| 20 | 5A | Электроника двигателя |
| 21 | 5A | Центральный дисплей |
Задний блок предохранителей

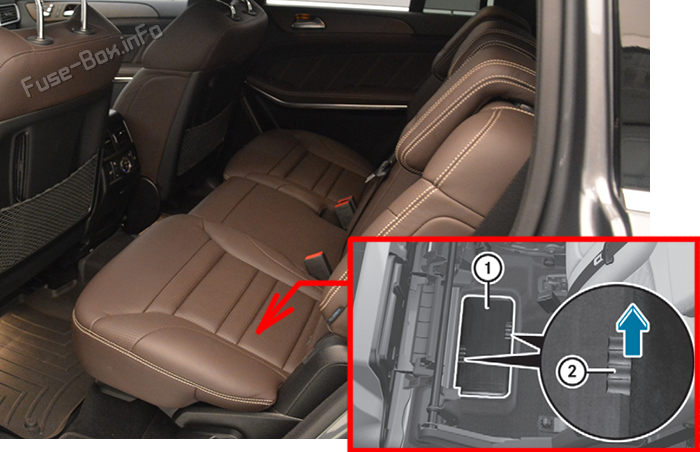

Расположение блока предохранителей
Сдвиньте левую часть заднего сиденья вперёд. Возьмитесь за выемки (2) с обеих сторон крышки блока предохранителей (1). Откиньте крышку (1) в направлении стрелки и снимите её с блока.

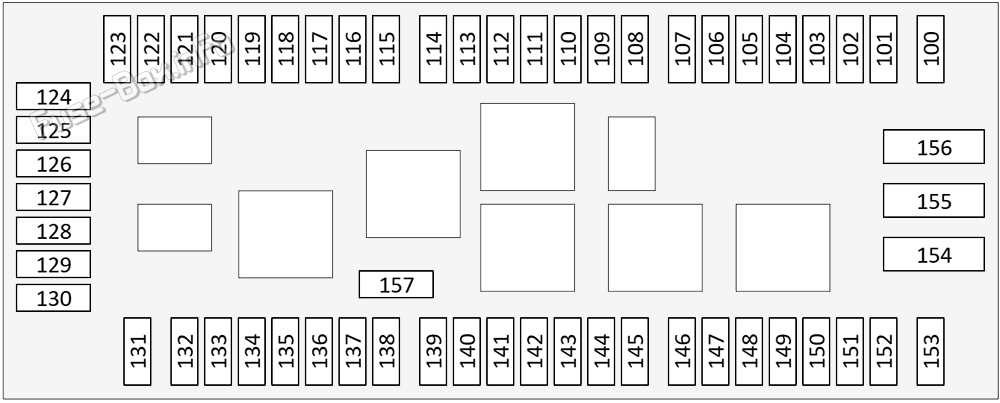

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 101 | 25A | Радиосистемы |
| 102 | 7.5A | Водитель, регулирующий сиденья |
| 103 | 7.5A | Регулировка сиденья |
| 104 | 5A | Телефонные системы |
| 106 | 5A | Дистанционное закрывание задней двери |
| 107 | 10A | Удобный вход для подачи энергии |
| 109 | 10A | Гибридная электроника |
| 110 | 5A | BLUETEC, гибридная электроника |
| 112 | 5A | Топливный насос |
| 113 | 5A | Стояночный тормоз |
| 114 | 5A | Выключатель внешнего фонаря |
| 115 | 5A | Зацепка прицепа |
| 116 | 5A | Пакет помощи вождению, пакет контроля за полосой движения |
| 118 | 5A | Гибридная электроника |
| 119 | 5A | Упаковка внедорожных грузов |
| 120 | 5A | Электроника двигателя, этанол датчика топлива |
| 124 | 30A | Зацепка прицепа |
| 125 | 25A | Зацепка прицепа |
| 126 | 15A | Зацепка прицепа |
| 127 | 30A | Водитель, регулирующий сиденья |
| 128 | 20A | Зацепка прицепа |
| 129 | 30A | Регулировка сиденья |
| 130 | 25A | Зацепка прицепа |
| 132 | 25A | Топливный насос |
| 133 | 5A | Использование гибридной электроники, остаточного тепла двигателя |
| 134 | 5A | Обнаружение присутствия пассажиров |
| 135 | 5A | Светлое бардачок |
| 136 | 7.5A | Системы подушек безопасности |
| 137 | 5A | Система заднего/ближнего обзора; VICS/ETC (Япония) |
| 138 | 15A | Стабилизация в режиме активного катания |
| 140 | 15A | BLUETEC |
| 141 | 20A | BLUETEC |
| 142 | 25A | BLUETEC |
| 143 | 5A | Гибридная электроника |
| 144 | 15A | Гибридная электроника |
| 145 | 7.5A | Купонер нагревается |
| 146 | 30A | Дефростер заднего окна |
| 148 | 15A | прикуриватель |
| 149 | 5A | розетка питания 115V |
| 150 | 20A | розетка питания багажник |
| 151 | 20A | розетка питания 2я линия сиденья |
| 152 | 30A | Закрываемые задние двери, нагрев сидений, второй ряд сидений, крепкая третья линия сиденья |
| 153 | 25A | розетка питания 115V |
| 154 | 40A | Дистанционное закрывание задней двери |
| 157 | 15A | Ветровые стеклоочистители, задние |
Блок предохранителей в моторном отсеке

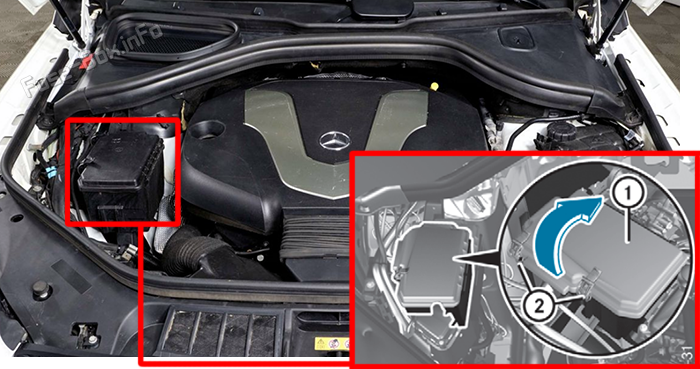

Расположение блока предохранителей
Освободите фиксатор (2), откиньте крышку (1) в направлении стрелки и снимите её.

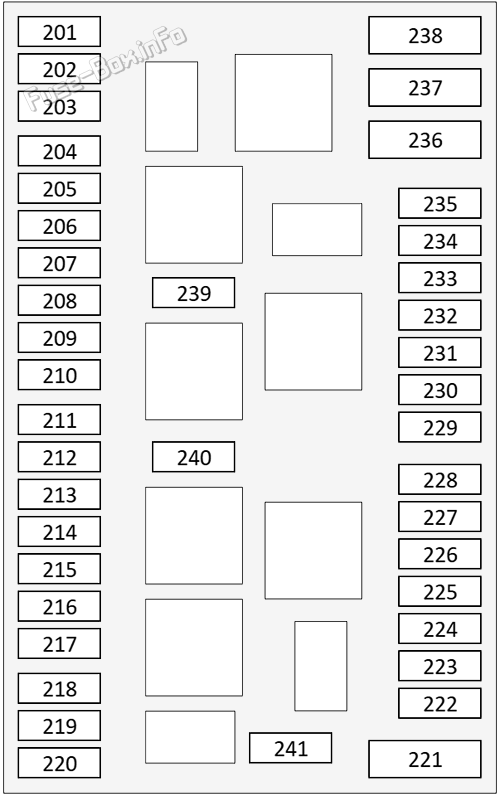

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 201 | 5A | Гибридный тормоз |
| 202 | 20A | Использование остаточного тепла двигателя |
| 203 | 5A | Противоугонная сигнализация |
| 204 | 25A | ABS/ASR/BAS/ESP |
| 205 | 15A | Рог |
| 207 | 20A | Фары |
| 208 | 7.5A | Дополнительный насос охлаждающей жидкости AMG |
| 209 | 5A | Гибридная электроника |
| 211 | 20A | Фары |
| 212 | 5A | Запуск |
| 213 | 7.5A | Электроника двигателя |
| 214 | 15A | Электроника двигателя |
| 215 | 15A | Электроника двигателя |
| 216 | 15A | Электроника двигателя |
| 217 | 20A | Электроника двигателя |
| 219 | 10A | Электроника двигателя |
| 220 | 15A | Гибридная электроника |
| 227 | 5A | Гибридная электроника |
| 228 | 25A | Контроль за волшебным видением |
| 229 | 5A | Регулировка диапазона фар, фары |
| 230 | 5A | Гибридная тормозная система; ABS/ASR/BAS/ESP |
| 231 | 5A | Регулировка диапазона фар, фары |
| 232 | 15A | Автоматическая трансмиссия |
| 234 | 5A | Пакет мер по оказанию помощи вождению |
| 235 | 20A | Ветровые стеклоочистители, переднее, подогрев |
| 236 | 40A | Гибридный тормоз |
| 237 | 30A | Автоматическая трансмиссия |
| 238 | 40A | AIRMATIC |
| 239 | 30A | Ветровые стеклоочистители, передняя часть |
| 240 | 40A | Электроника двигателя |
Дополнительная информация: Mercedes Benz Gls X166 2016-2019
Предохранители и реле mercedes benz gls x166 2016 2019: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
