Предохранители и реле Mercedes Benz Gls X167 2020-2023

Схемы относятся к указанным годам и вариантам Mercedes Benz Gls X167 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается третье поколение Mercedes-Benz GLS (X167, до рестайлинга), выпускавшееся с 2020 по 2023 год. Здесь приведены схемы блоков предохранителей для Mercedes-Benz GLS450, GLS580, GLS600, GLS63, GLS350d, GLS400d (2020, 2021, 2022, 2023), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz GLS 2020-2023

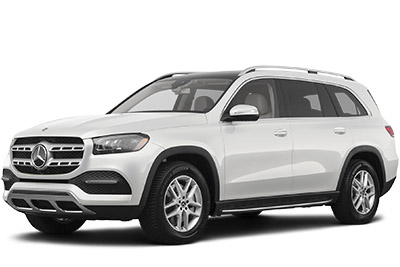

Mercedes-Benz GLS (X167; 2020-2023)

Блок предохранителей в панели приборов

Расположение блока предохранителей

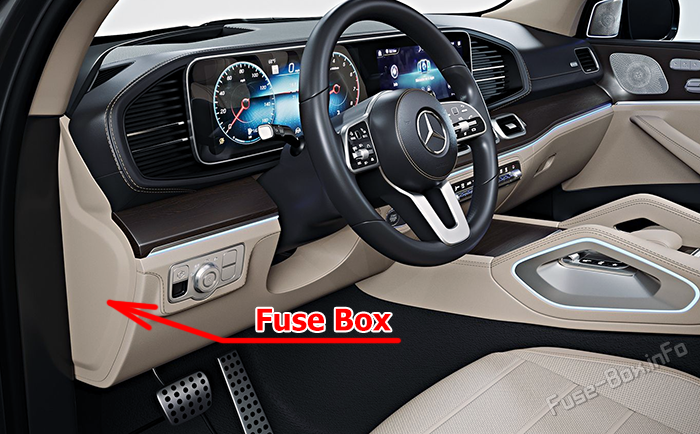

Блок предохранителей находится со стороны водителя под крышкой.Расположение блока предохранителей панели приборов: Mercedes-Benz GLS (X167; 2020-2023)

Схема блока предохранителей

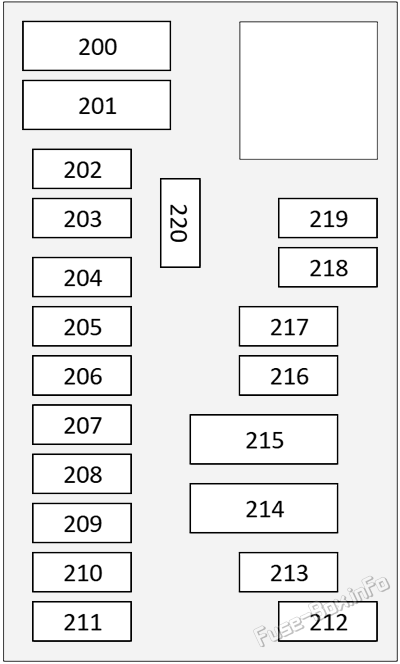

Схема блока предохранителей панели приборов: Mercedes-Benz GLS (X167; 2020-2023)

Назначение предохранителей в панели приборов
№НоминалОписание
20040AСистема кондиционирования A/C
20310AСистема Start-Stop
2045AРадио/навигационная система
20510AЗадние дисплеи
2065AОбогреваемая панель центральной консоли
20715AЗадний холодильник
2087.5AДатчик света/дождя
2095AЗадняя панель переключателей центральной консоли
21010AСистема очистки отработавших газов Diesel SCR
21320AСистема кондиционирования A/C

Блок предохранителей в ногах переднего пассажира

Расположение блока предохранителей

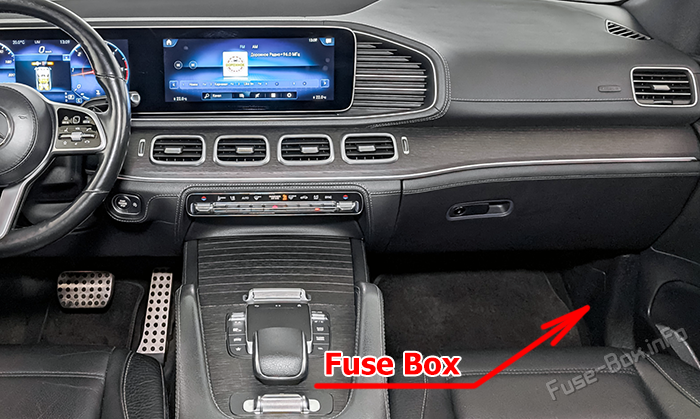

Блок предохранителей расположен в ногах переднего пассажира.Расположение блока предохранителей в ногах переднего пассажира: Mercedes-Benz GLS (X167; 2020-2023)

Схема блока предохранителей

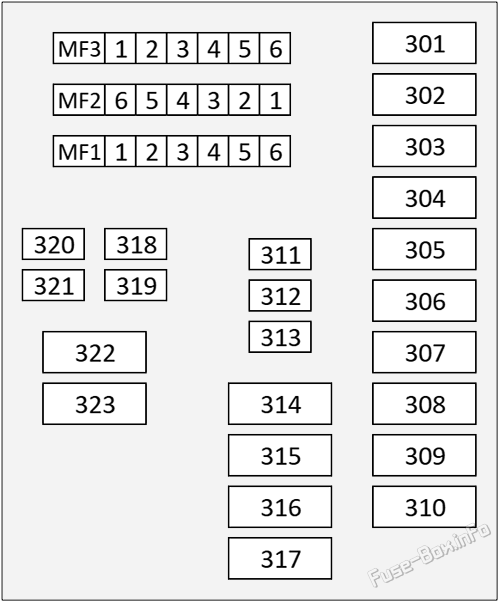

Схема блока предохранителей в ногах переднего пассажира: Mercedes-Benz GLS (X167; 2020-2023)

Назначение предохранителей в ногах переднего пассажира
№НоминалОписание
30130AЛевый/правый преднатяжитель ремня безопасности
30230AФункции управления дверями
30330AРегулировка сидений второго ряда
30430AРегулировка сидений второго ряда
30530AОбогрев сидений второго ряда
30630AОбогрев сидений второго ряда
30725AКрыша
30815AAIRMATIC / пневматическая подвеска
30930AПередняя панель переключателей центральной консоли
31110AETG — электронная система оплаты проезда
3127.5AСистема контроля давления в шинах
3135AДиагностический разъём
31420AСистема A/C; дополнительный отопитель; высоковольтное зарядное устройство
3155AETG — электронная система оплаты проезда
31615AРегулировка сиденья
31725AЗадний холодильник
3185AПротивоугонная сигнализация
3205AЗадний холодильник
3215AПротивоугонная сигнализация
MF1-1Розетка 115V/230V
MF1-2Системы камер
MF1-3Площадка индуктивной зарядки телефона WMI
MF1-4Регулировка сидений второго ряда
MF1-5Регулировка сидений второго ряда
MF1-6DISTRONIC PLUS
MF2-1DISTRONIC PLUS
MF2-2Система кондиционирования A/C
MF2-3Задний холодильник
MF2-4Резерв
MF2-5Стеклоочистители ветрового стекла
MF2-6Системы камер
MF3-1Управление шасси AMG
MF3-2Проекционный дисплей
MF3-3Тягово-сцепное устройство прицепа
MF3-4Многоконтурные сиденья второго ряда
MF3-5Электропривод задней двери
MF3-6Дополнительный отопитель

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

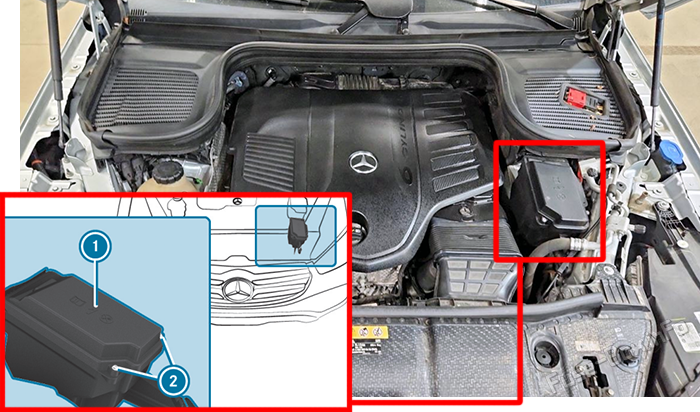

Ослабьте винты (2) и снимите сверху крышку блока предохранителей (1).Расположение предохранителей в моторном отсеке: Mercedes-Benz GLS (X167; 2020-2023)

Схема блока предохранителей

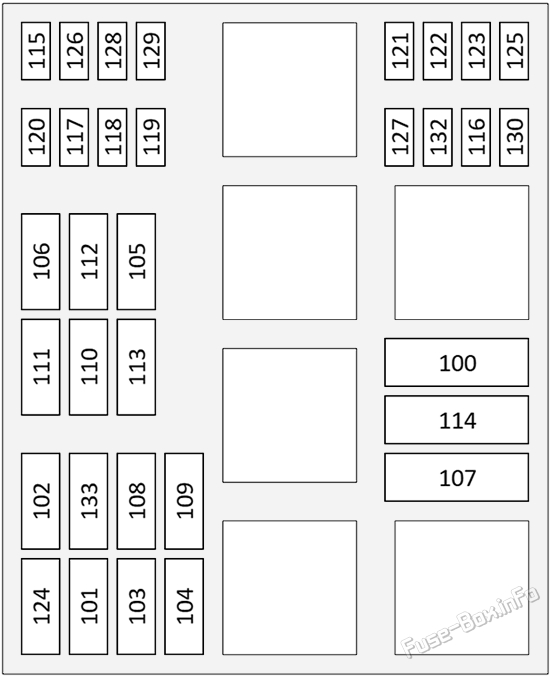

Схема блока предохранителей в моторном отсеке: Mercedes-Benz GLS (X167; 2020-2023)

Назначение предохранителей в моторном отсеке
№НоминалОписание
10040AКомбинация приборов
10115AЭлектроника двигателя
10225AЭлектроника двигателя
10315AЭлектроника двигателя
10415AЭлектроника двигателя
10510AAQUABLADE
10625AРезерв
10760AНасосы охлаждающей жидкости
1095AЗвуковая система
11020AТопливная система
11130AРезерв
11330AПереключатели рулевой колонки
11430AЭлектроника двигателя
1165AABS/ASR/ESP/BAS
11815AНасосы охлаждающей жидкости
11915AВентилятор системы охлаждения
1205AНасосы охлаждающей жидкости
12110AАвтоматическая трансмиссия
1225AАвтоматическая трансмиссия
1235AЭлектроника двигателя
1245AETG — электронная система оплаты проезда
1255AETG — электронная система оплаты проезда
1265AНаружное освещение
1275AОбогрев ветрового стекла
1285AETG — электронная система оплаты проезда; резерв
1295AABS/ASR/ESP/BAS
1325AETG — электронная система оплаты проезда
13320AТопливная система

Блок предохранителей в багажном отделении

Расположение блока предохранителей

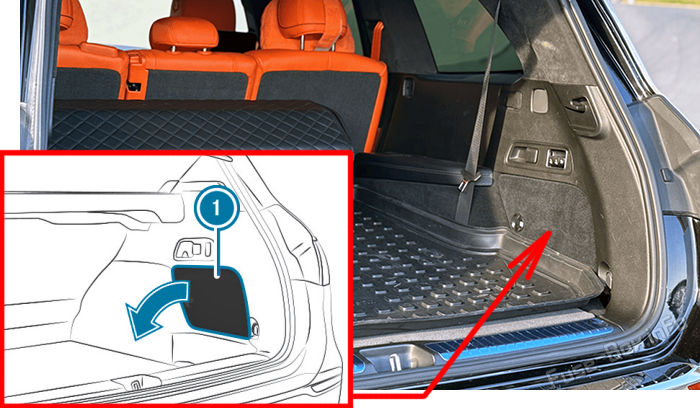

Снимите сервисную крышку (1).Расположение предохранителей в багажном отделении: Mercedes-Benz GLS (X167; 2020-2023)

Схема блока предохранителей

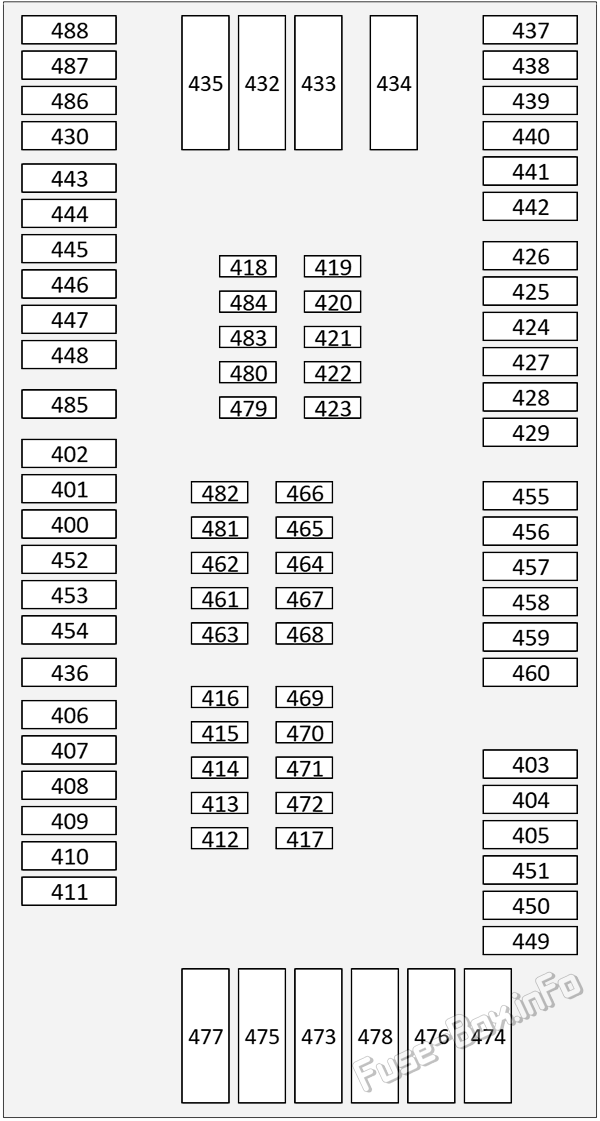

Схема блока предохранителей в багажном отделении: Mercedes-Benz GLS (X167; 2020-2023)

Назначение предохранителей в багажном отделении
№НоминалОписание
40315AПередний подогреваемый подстаканник
40630AФункции управления дверями
40730AСкладывание спинок задних сидений
40830AЗапуск
40915AПереключатель наружного освещения
41030AСкладывание спинок задних сидений
41125AУправление жестами
41210ADRIVE UNIT AMG; гибридные системы
4135AКомбинация приборов
4145AПлощадка индуктивной зарядки телефона WMI; резерв
4165AАккумулятор 48V
4177.5AКонтурная подсветка
42420AОпоры двигателя AMG
42525AДифференциал AMG
42630AАроматизатор
4277.5AБоковые шторки задней части салона
4285AОпоры двигателя AMG
42920AСервисный разъединитель
43240AВысоковольтный зарядный аппарат
43440AВысоковольтный зарядный аппарат
43540AЗадний центральный электронный блок
43620AUSB-разъём для зарядки
43825AПротивоугонная сигнализация
44130AОбогрев сидений третьего ряда
44230AОбогрев сидений третьего ряда
44930AПодогреваемое заднее окно
45030AUSB-разъём для зарядки
45130AОбогрев сидений третьего ряда
45230AUSB-разъём для зарядки
45320AUSB-разъём для зарядки
45430AUSB-разъём для зарядки
45515AЗадний подогреваемый подстаканник
45620AРозетка 12V в центральной консоли
45720AЗвукогенератор
45810AРозетка 12V в багажнике
46110AActive Sound gollA 9207
46210AПередняя потолочная консоль
4635AТягово-сцепное устройство прицепа
4645AСистема контроля давления в шинах
4675AСенсорная панель
4685AКамера заднего вида
4695AТелефон
4705AЗарядное устройство гибридной системы; дифференциал AMG
4715AОбогрев/вентиляция передних сидений
4725AАккумулятор 48V
47430AОтопление
47540AЗапуск
47640AЗадний центральный электронный блок
47730AТелефон
47840AЗапуск
48210ADRIVE UNIT AMG
48515AКомбинация приборов
4877.5AАроматизатор
4887.5AАроматизатор
