Предохранители и реле Mercedes Benz M Class ML W166 2012-2014

Схемы относятся к указанным годам и вариантам Mercedes Benz M Class ML W166 2012-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercedes-Benz.



В этой статье рассматривается третье поколение Mercedes-Benz M-Class / ML-Class (W166), выпускавшееся с 2012 по 2014 год. Здесь приведены схемы блоков предохранителей для Mercedes-Benz ML350, ML400, ML500, ML63, ML250 CDI (2012, 2013, 2014), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Mercedes-Benz M-Class (ML) 2012-2014

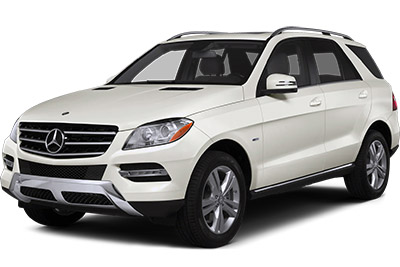

Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Блок предохранителей в панели приборов

Расположение блока предохранителей

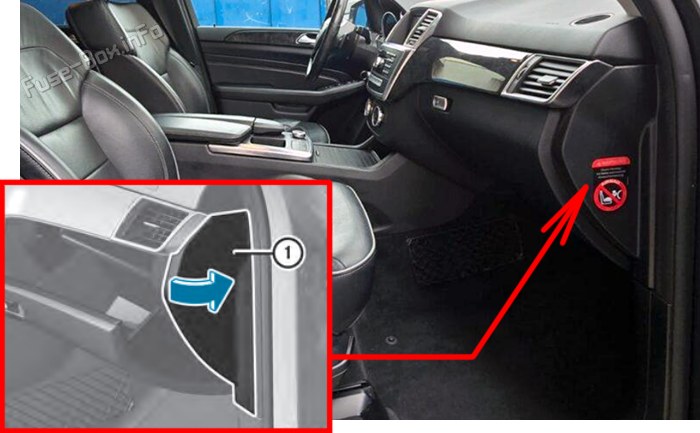

Потяните крышку (1) наружу в направлении стрелки и снимите её.Расположение блока предохранителей панели приборов: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Схема блока предохранителей

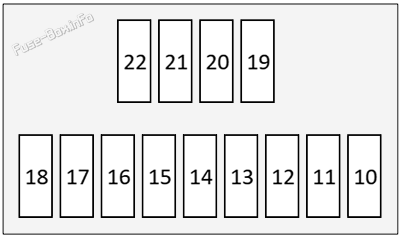

Схема блока предохранителей панели приборов: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Назначение предохранителей в панели приборов
№НоминалОписание
107.5AЭлектронный блок управления замком зажигания
1110AЭлектронный блок управления модулями рулевой колонки
125AКомбинация приборов
1315AЭлектронный контроль вспомогательных вентиляторов
145AДиагностический соединитель
155AВерхний блок управления
1915AПанель управления климат-контролем
205AЭлектронный блок управления модулями рулевой колонки
217.5AДисплей аудиосистемы/COMAND

Задний блок предохранителей

Расположение блока предохранителей

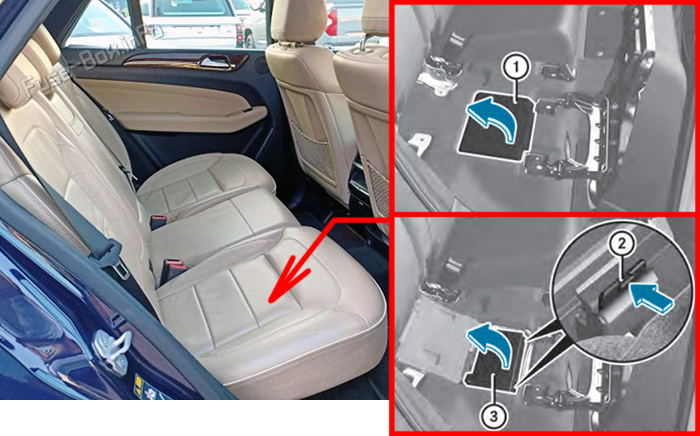

Блок расположен справа под задним сиденьем. Сдвиньте правую часть заднего сиденья вперёд, поднимите и отогните коврик (1) в направлении стрелки. Освободите фиксаторы (2), нажав на них в направлении стрелки. Откиньте крышку (3) по стрелке и снимите её.Расположение заднего блока предохранителей: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Схема блока предохранителей

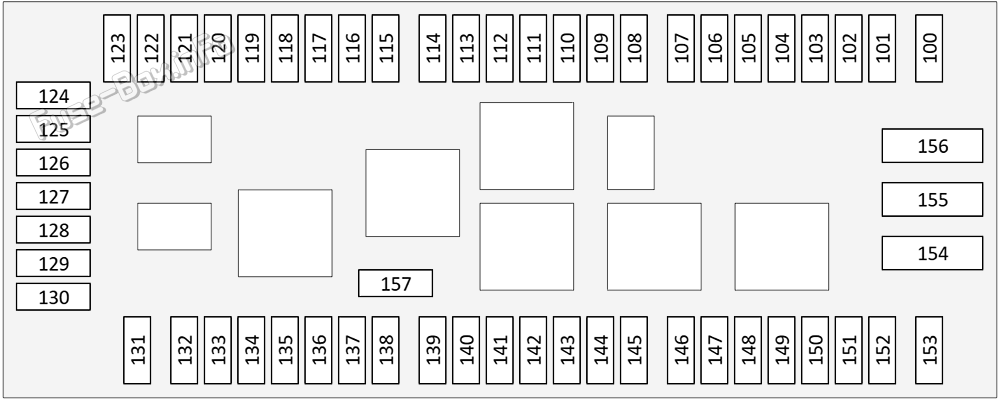

Схема заднего блока предохранителей: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Назначение предохранителей в заднем блоке
№НоминалОписание
1005AАудиомодуль; модуль управления COMAND; электрический разъём внешней навигационной системы
10120AУстройство для обнаружения прицепов
1027.5AБлок управления сиденьем водителя
1037.5AПередний блок управления пассажирским сиденьем
1045AАнтенный усилитель/компенсатор мобильного телефона; модуль Bluetooth
1055AДержатель навигационного модуля
1065AБлок управления задней дверью
10710AМодуль освобождения, второй ряд сидений. левый; модуль выпуска, второй ряд сидений, справа
1105AБлок управления AdBlue
11115AРасстояние для прицепа
1125AБлок управления топливным насосом
1135AБлок управления электрическим стояночным тормозом
1145AПереключатель на внешнее освещение
1155AУстройство для обнаружения прицепов
1165AПрекращение работы терминала 87 блока радиолокационного управления, модуль управления предотвращением столкновения
1175AБлок управления системой ночного видения
1195AБлок управления раздаточной коробкой
1205AДатчик качества топлива, блок управления цифровым тахографом
12430AЭлектрическая заглушка для функции контроля за тормозами
12615AУстройство контроля за распознаванием прицепов
12730AБлок управления сиденьем водителя
12820AУстройство контроля за распознаванием прицепов
12930AПередний блок управления пассажирским сиденьем
13020AУстройство контроля за распознаванием прицепов
13225AБлок управления топливным насосом
1335AРадиоприемник для подогрева вспомогательного оборудования
1345AДатчик давления системы распознавания занятости сиденья; система распознавания занятости и AKSE переднего пассажирского сиденья
1355AСветовая бардачка
1367.5AБлок управления дополнительной удерживающей системой пассажиров SRS
1375AПодготовка электропитания для ETC; камера заднего вида; электрический разъём внешней навигационной системы
13815AАктивное подразделение по контролю за стабилизацией опрокидывания
1407.5AБлок управления AdBlue
14115AБлок управления AdBlue
14220AБлок управления AdBlue
1457.5AДержатель чашки
14630AФильтр задних окон
14730AАудиомодуль; модуль управления COMAND
14815AЭлемент отопления для зажигалок, соединительный элемент с вырезкой чашки
1495AРозетка 115V
15020AРозетка в багажнике
15120AРозетки второго ряда сидений слева и справа
15230AБлок управления системами задней части салона
15325AБлок управления преобразователем AC/DC
15440AБлок управления задней дверью
15715AЭлектродвигатель стеклоочистителя задней двери

Блок предохранителей в аккумуляторном отсеке

Расположение блока предохранителей

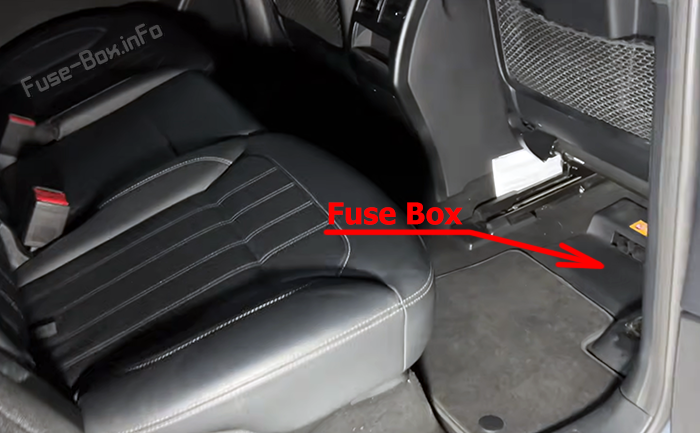

Блок расположен в салоне под сиденьем переднего пассажира, рядом с аккумулятором.Расположение блока предохранителей в аккумуляторном отсеке: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Схема блока предохранителей

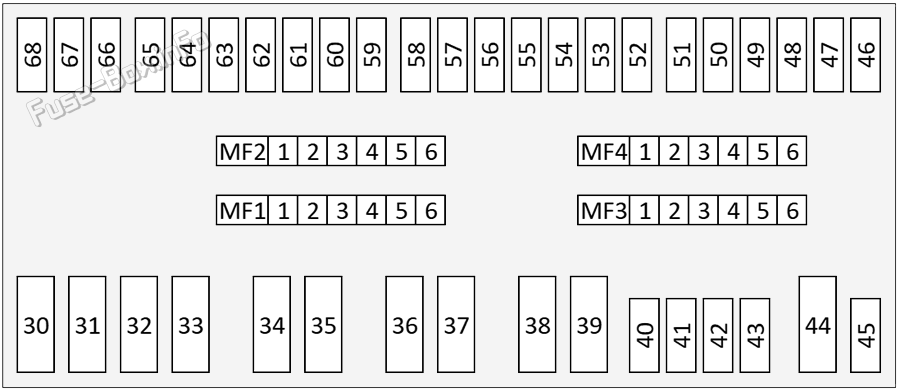

Схема блока предохранителей в аккумуляторном отсеке: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Назначение предохранителей рядом с аккумулятором
№НоминалОписание
3040AБлок управления усилителем аудиосистемы
3030AУсилитель низкочастотного динамика
3140AМодуль предохранителей и реле моторного отсека
3240AБлок управления вентилятором
3340AПередний левый реверсивный преднатяжитель ремня безопасности
3440AЗадний блок предохранителей
3540AПреднатяжитель переднего правого ремня безопасности с обратимым натяжным устройством
3640Aблок предохранителей, терминал 30, передняя панель
3740AКонтрольный провод
4025AЭлектронный блок управления вентилятором заднего кондиционера
455AБлок управления цифровым тахографом
4710AБлок управления усилителем аудиосистемы
4830AБлок управления системами задней части салона
495AБлок управления EDW, защитой от буксировки и контролем салона
505AБлок управления системой экстренного вызова
515AАнтенный усилитель FM 1, AM, ZV и KEYLESS-GO
5230AБлок управления передней правой дверью
5315AПотолочный блок управления
54Контрольный провод
5530AБлок управления системами задней части салона
5615AБлок управления KeyLess-Go
5730AБлок управления задней правой дверью
5830AБлок управления раздаточной коробкой
597.5AБлок управления дополнительной удерживающей системой пассажиров SRS
607.5AПотолочный блок управления
6215AБлок управления AIRMATIC
6320AМодуль управления панорамным сдвижным люком; модуль управления сдвижным люком
6430AВоздушный насос для многоконтурных сидений
6530Aблок предохранителей 30 g, передняя панель
6730AБлок управления электрическим стояночным тормозом
6830AБлок управления электрическим стояночным тормозом
MF1-1Панель управления аудиомодулем/системой COMAND
MF1-2Нижняя панель управления; панель управления внедорожными режимами
MF1-3Блок управления системой помощи при парковке
MF1-4Блок управления электронной системой стабилизации
MF1-5Блок управления SAM
MF1-6Блок управления усилителем аудиосистемы
MF2-1Блок управления HBF
MF2-2Блок управления системой контроля давления в шинах
MF2-3Блок управления цифровым радиовещанием; блок управления спутниковым цифровым радио SDAR
MF2-4Многофункциональная камера
MF2-5Блок управления мультимедийным интерфейсом
MF2-6Камера заднего вида; блок управления камерой кругового обзора 360°
MF3-1Левый задний дисплей
MF3-2Задний правый дисплей
MF3-3TV:: нумератор (аналоговый/цифровый), цифровый TV настройщик
MF3-4DVD-проигрыватель
MF3-5Блок управления видео- и радарными датчиками

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

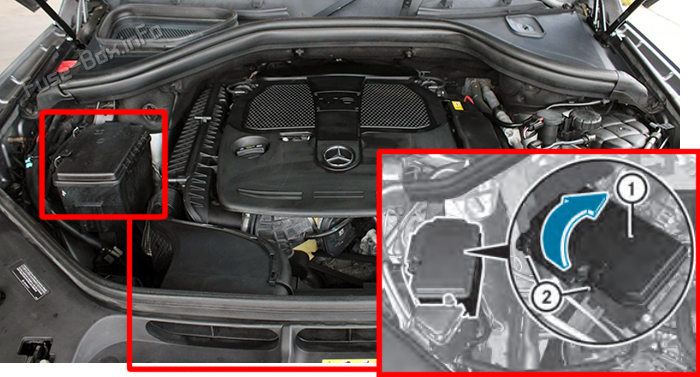

Освободите фиксатор (2), откиньте крышку (1) в направлении стрелки и снимите её.Расположение предохранителей в моторном отсеке: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Схема блока предохранителей

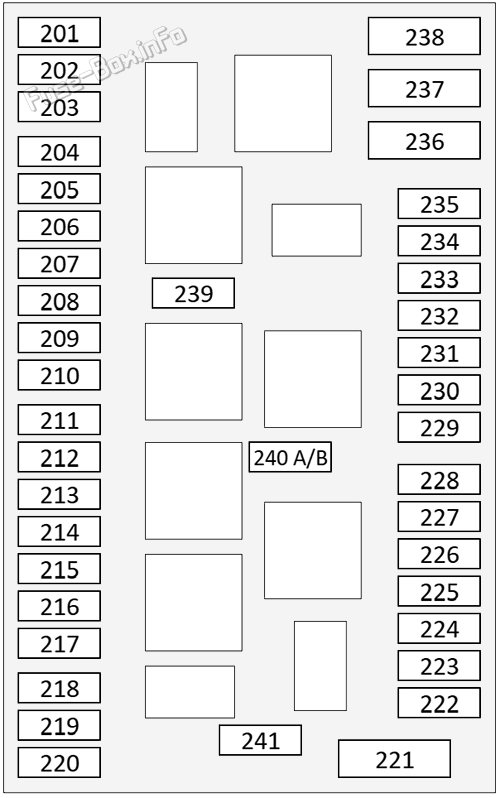

Схема блока предохранителей в моторном отсеке: Mercedes-Benz M-Class (ML) (W166; 2012-2014)

Назначение предохранителей в моторном отсеке
№НоминалОписание
20220AВспомогательный обогревательный прибор
2035AСирена сигнализации
20425AЭлектронное устройство для контроля за стабилизацией движения
20515AЛевый и правый звуковые сигналы
2137.5AДвигатели 642, 651: блок управления CDI;
двигатели 157, 276, 278: блок управления ME
21415AДвигатели 157, 276, 278: блок управления ME;
двигатель 651: блок управления CDI;
BlueTEC: блок управления датчиками NOx
21515AДвигатели 157, 276, 278: электрический разъём моторного отсека/двигателя (контакт 7);
Двигатель 642: электрический разъём моторного отсека/двигателя (контакт 7) через кабельный ввод клеммы 87 D3; привод заслонки радиатора;
Двигатель 651: электрический разъём моторного отсека/двигателя (контакт 7); привод заслонки радиатора
21615AДвигатель 157, 276, 278: прекращение работы кабелей, терминал 87D2;
Двигатель 642: блок управления CDI; электрический разъём моторного отсека/двигателя (контакт 6); регулируемые левая и правая опоры двигателя;
Двигатель 651: электродвигатель вентилятора; блок управления CDI; электрический разъём моторного отсека/двигателя (контакт 6); регулируемые левая (Y123) и правая опоры двигателя
21720AДвигатели 157, 276, 278: электрический разъём моторного отсека/двигателя (контакт 5);
Двигатели 642, 651: блок управления CDI; электрический разъём моторного отсека/двигателя (контакт 5)
21910AДвигатель 278, 157: насос циркуляции охлаждающего воздуха
2297.5AЛобовой левый фара
2305AБлок управления электронной системой стабилизации
2317.5AПередний правый фара
23215Aполностью интегрированный блок управления коробкой передач;
Автомобили без функции ECO Start-Stop: блок управления дополнительным масляным насосом трансмиссии
23315AБлок управления фарами
2345AЭлектрический модуль управления DISTRONIC
23520AНагреваемые лезвие стеклоочистителей
23730AKP 722.9: сервомодуль автоматической трансмиссии системы DIRECT SELECT
23840AКомпрессор AIRMATIC
23930AМотор промывки
240 A30AСтартер (автомобили без функции ECO Start-Stop)
240 B30AСиловой блок предохранителей в моторном отсеке (автомобили с функцией ECO Start-Stop)
