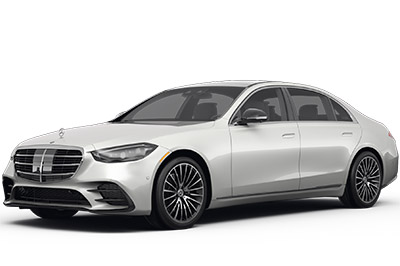

В этой статье рассматривается Mercedes-Benz S-Class седьмого поколения (W223, до рестайлинга), выпускавшийся с 2021 по 2025 год. Здесь приведены схемы блоков предохранителей для Mercedes-Benz S450, S480, S500, S580, S680, S350d, S400d, S450d, S63 (2021, 2022, 2023, 2024 и 2025), сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Mercedes-Benz S-Class 2021-2025
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

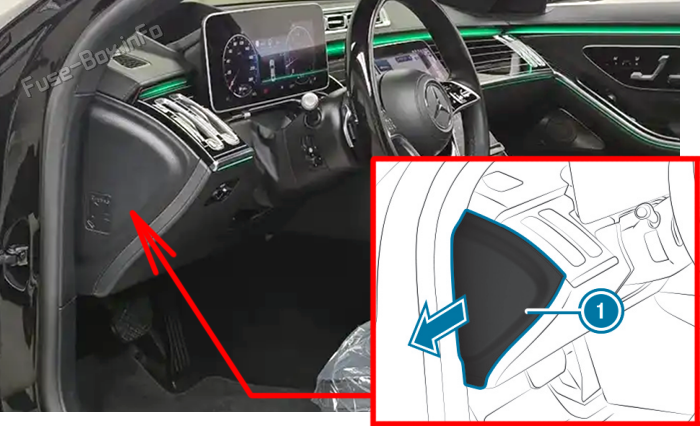

Расположение блока предохранителей
Откройте крышку (1) в направлении стрелки и снимите её.

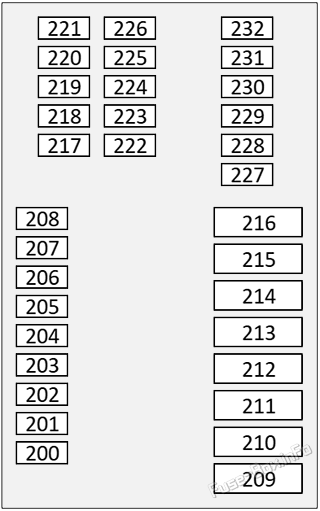

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 200 | 10A | Диагностический разъём |
| 201 | 5A | COMAND |
| 202 | 5A | Система управления батареей HV/силовая электроника гибридной системы; сервисный разъединитель гибридной системы |
| 203 | 7.5A | Телефонные системы |
| 204 | 10A | Электроника двигателя |
| 205 | 7.5A | Камера кругового обзора 360°/камера заднего вида |
| 206 | 7.5A | Сиденье с динамической поддержкой; регулировка и климат-контроль переднего сиденья |
| 208 | 7.5A | DRIVE PILOT |
| 209 | 30A | Передний центральный блок управления |
| 210 | 10A | Система управления батареей 48V; система управления батареей HV/силовая электроника гибридной системы; подключаемое бортовое зарядное устройство |
| 211 | 30A | Функции управления передними левой (LL) и правой (RL) дверями; передние стеклоподъёмники; специальное защитное оборудование (Guard) |
| 212 | 30A | Обогрев передних сидений повышенной комфортности |
| 213 | 30A | Преднатяжители передних левого (LL) и правого (RL) ремней безопасности |
| 214 | 30A | Функции управления задней левой дверью (RL); задний стеклоподъёмник (RL) |
| 215 | 30A | Регулировка и климат-контроль переднего сиденья |
| 216 | 25A | Пневматическая подвеска, E-ACTIVE BODY CONTROL |
| 218 | 15A | Обогрев и регулировка рулевого колеса |
| 219 | 5A | Проекционный дисплей (Entry) |
| 7.5A | Проекционный дисплей (High) | |
| 220 | 7.5A | Ароматизатор |
| 223 | 10A | COMAND |
| 224 | 10A | Комбинация приборов |
| 225 | 7.5A | COMAND |
| 226 | 5A | Система A/C/отопитель; передняя панель управления климат-контролем |
| 228 | 5A | COMAND |
| 229 | 5A | Телефонные системы |
| 230 | 5A | ETC — электронная система оплаты проезда |
Блок предохранителей в ногах переднего пассажира
Блок предохранителей в ногах переднего пассажира

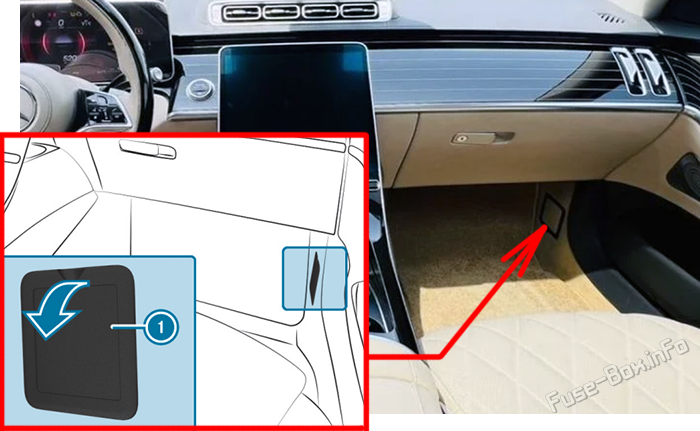

Расположение блока предохранителей
Откройте крышку (1) в направлении стрелки и снимите её.

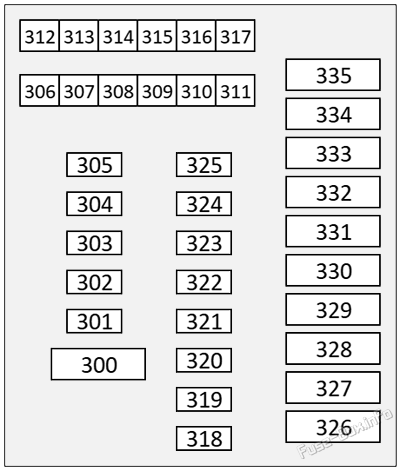

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 301 | 15A | Дополнительные предохранители автомобиля специального назначения; специальное защитное оборудование (Guard) |
| 302 | 5A | Система сигнализации против угона |
| 303 | 5A | Дополнительный отопитель; COMAND; DRIVE PILOT; система экстренного вызова; система помощи при парковке; телефонные системы |
| 304 | 10A | Резервный аккумулятор; замок зажигания; KEYLESS-GO |
| 305 | 5A | Система сигнализации против угона |
| 306 | Датчик света/дождя | |
| 307 | Задняя система A/C/отопитель; задняя панель управления климат-контролем | |
| 308 | Система управления батареей HV/силовая электроника гибридной системы; стартер 48V | |
| 309 | Монитор давления в шинах | |
| 310 | Система управления батареей 48V | |
| 311 | Резервная батарея, замок зажигания | |
| 312 | CAR 2X COMMUNICATION | |
| 313 | Системы подушек безопасности | |
| 314 | Задняя система A/C/отопитель; задняя панель управления климат-контролем | |
| 315 | Дополнительный отопитель | |
| 317 | AMG DYNAMIC SELECT | |
| 318 | 7.5A | Системы подушек безопасности |
| 319 | 7.5A | AMG Performance 4MATIC; автоматическая трансмиссия; резервный аккумулятор; замок зажигания; KEYLESS-GO |
| 320 | 10A | Задние плафоны для чтения; потолочные плафоны; подсветка зеркал в солнцезащитных козырьках |
| 322 | 7.5A | Сиденье с динамической поддержкой; регулировка и климат-контроль переднего сиденья |
| 323 | 10A | DISTRONIC PLUS; система помощи водителю |
| 324 | 7.5A | Система помощи вождению |
| 325 | 7.5A | Телефонные системы |
| 326 | 30A | Функции управления передними левой (RL) и правой (LL) дверями; передние стеклоподъёмники; специальное защитное оборудование (Guard) |
| 327 | 30A | Регулировка и климат-контроль переднего сиденья |
| 328 | 30A | Функции управления задней левой дверью (LL); задний стеклоподъёмник (LL) |
| 329 | 30A | Преднатяжители передних левого (RL) и правого (LL) ремней безопасности |
| 330 | 7.5A | Интерфейс USB |
| 330 | 20A | Пакет USB Plus |
| 331 | 30A | COMAND |
| 332 | 30A | Обогрев передних сидений повышенной комфортности |
| 333 | 30A | Панорамная стеклянная крыша MAGIC SKY CONTROL; сдвижной люк; шторка сдвижного люка/панорамной крыши; специальное защитное оборудование (Guard) |
| 334 | 30A | Панорамная стеклянная крыша MAGIC SKY CONTROL; сдвижной люк; шторка сдвижного люка/панорамной крыши; специальное защитное оборудование (Guard) |
| 335 | 30A | AMG DYNAMIC SELECT |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

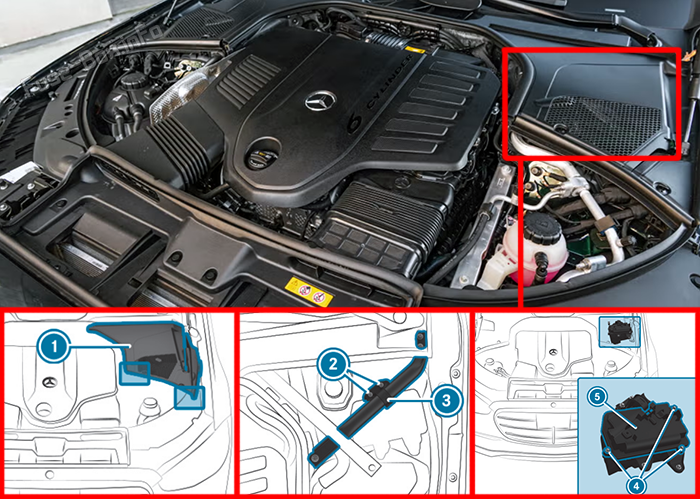

Расположение блока предохранителей
Разблокируйте поворотные фиксаторы на крышке (1) и вытяните их вверх. Ослабьте винты (2) и отведите планку (3). Ослабьте винты (4) и снимите крышку блока предохранителей (5) в сторону.

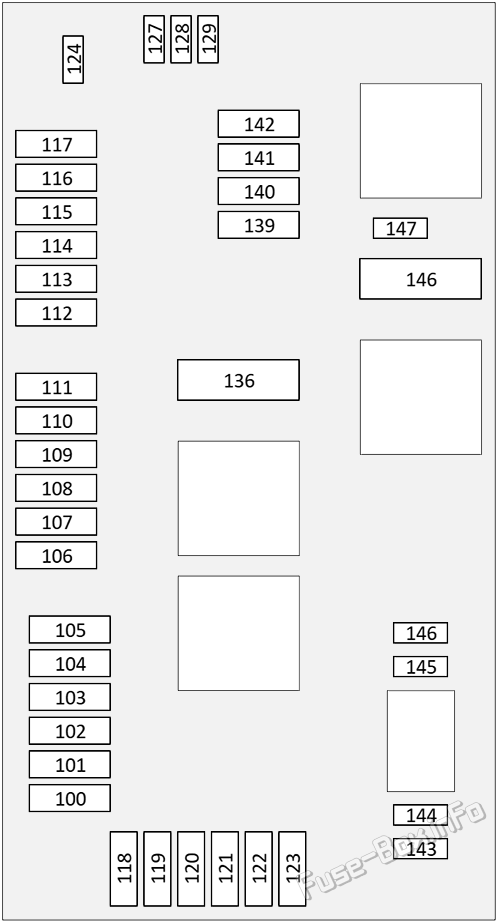

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 100 | 15A | Охлаждение двигателя/трансмиссии/батареи HV |
| 25A | Охлаждение двигателя/трансмиссии/батареи HV (AMG) | |
| 101 | 7.5A | Электроника двигателя (12-цилиндровый бензиновый двигатель), электроника двигателя (4/6-цил. бензин), электроника двигателя (8-цил. бензин) |
| 15A | Электроника двигателя (6-цилиндровый дизель) | |
| 102 | 20A | Электроника двигателя (12-цилиндровый бензиновый двигатель), электроника двигателя (4/6-цил. бензин) |
| 25A | Электроника двигателя (6-цилиндровый дизель), электроника двигателя (8-цил. бензин) | |
| 103 | 20A | Электроника двигателя (12-цилиндровый бензиновый двигатель), электроника двигателя (8-цил. бензин), насос подачи вторичного воздуха |
| 15A | Электроника двигателя (4-/6-цилиндровый бензиновый двигатель), электроника (6-цил. дизельное топливо), насос подачи вторичного воздуха | |
| 103 | 25A | Электроника двигателя (48V, 6-цилиндровый дизель), насос подачи вторичного воздуха |
| 104 | 20A | Электроника двигателя (12-цилиндровый бензиновый двигатель), электроника двигателя (8-цил. бензин) |
| 15A | Электроника двигателя (4-/6-цилиндровый бензиновый двигатель), электроника (6-цил. дизельное топливо) | |
| 105 | 15A | Электроника двигателя (12-цилиндровый бензиновый двигатель), электроника двигателя (4/6-цил. бензин), электроника (6-цил. дизельное топливо) |
| 20A | Электроника двигателя (8-цилиндровый бензиновый двигатель) | |
| 107 | 25A | Переднее освещение |
| 108 | 30A | Стеклоочистители ветрового стекла |
| 109 | 7.5A | Система A/C/отопитель; высоковольтная индуктивная зарядка |
| 110 | 10A | Система A/C/отопитель |
| 111 | 30A | Передний центральный блок управления |
| 112 | 30A | Обогрев зоны покоя стеклоочистителей |
| 113 | 25A | Переднее освещение |
| 114 | 30A | Передний центральный блок управления |
| 115 | 5A | ABS/ASR/ESP/BAS; электрический стояночный тормоз; плафон для чтения Gimbal |
| 116 | 20A | Дополнительные предохранители автомобиля специального назначения |
| 117 | 30A | Стартер 12V |
| 40A | Стартер 12V (6-цилиндровый гибрид) | |
| 118 | 7.5A | Электроника двигателя; охлаждение двигателя/трансмиссии/батареи HV; модуль педали акселератора с тактильной обратной связью |
| 119 | 10A | Электропривод заслонки выпускной системы; электроника двигателя; система управления батареей HV/силовая электроника гибридной системы |
| 120 | 10A | Электроника двигателя |
| 121 | 15A | Охлаждение двигателя/трансмиссии/батареи HV |
| 122 | 5A | Электроника двигателя |
| 123 | 10A | DRIVE PILOT (AMG) |
| 124 | 7.5A | Стартер 12V |
| 128 | 5A | ABS/ASR/ESP/BAS; электрический стояночный тормоз |
| 129 | 5A | Передний центральный блок управления |
| 136 | 40A | Насос подачи вторичного воздуха |
| 139 | 5A | Электроника двигателя |
| 140 | 5A | Система управления батареей 48V; AMG DYNAMIC SELECT; AMG Performance 4MATIC; электроника двигателя |
| 141 | 7.5A | Электроника двигателя (48V, 6-цилиндровый дизель) |
| 142 | 10A | Автоматическая трансмиссия; конденсатор стабилизации напряжения (Li-ion battery) |
| 143 | 20A | Охлаждение двигателя/трансмиссии/батареи HV (AMG) |
| 144 | 10A | DRIVE PILOT |
| 146 | 40A | ABS/ASR/ESP/BAS; электрический стояночный тормоз |
| 30A | Охлаждение двигателя/трансмиссии/батареи HV (AMG) | |
| 147 | 5A | ABS/ASR/ESP/BAS; электрический стояночный тормоз (кроме AMG) |
| 30A | Охлаждение двигателя/трансмиссии/батареи HV (AMG) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

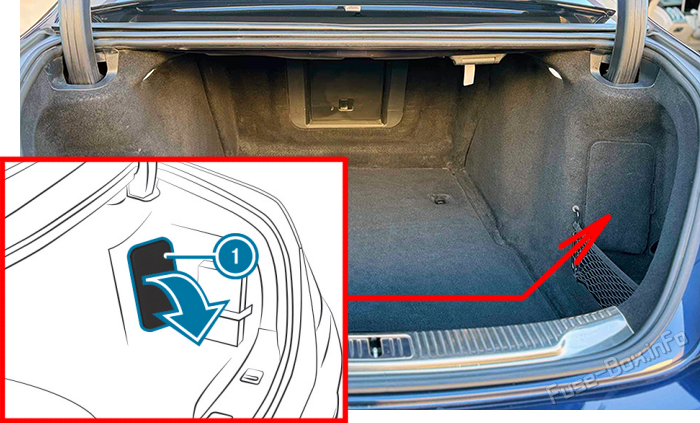

Расположение блока предохранителей
Откиньте крышку (1) вниз в направлении стрелки.

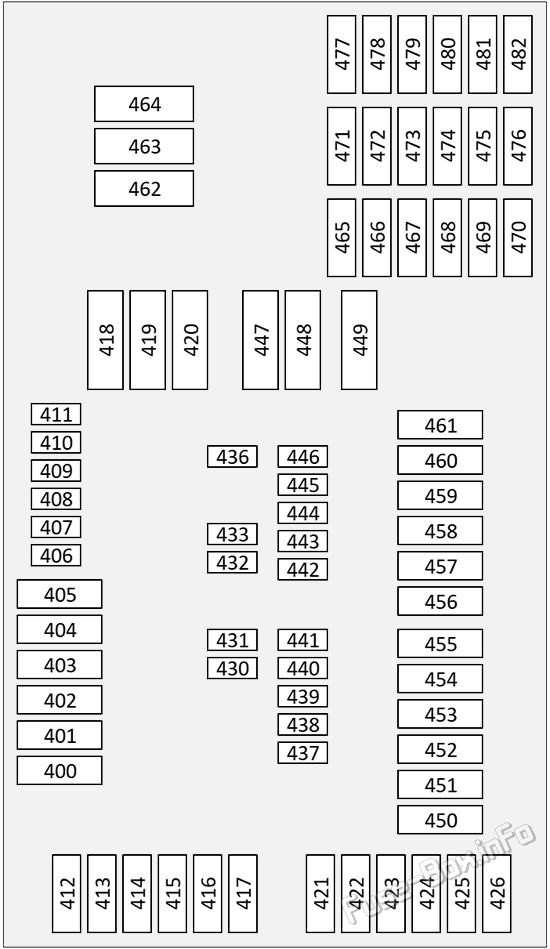

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 401 | 7.5A | Интерфейс USB |
| 20A | Пакет USB Plus | |
| 402 | 15A | Холодильный отсек |
| 403 | 15A | Розетка 12V и прикуриватель в центральной консоли |
| 404 | 15A | Система подавления порядка работы двигателя (EOC) / система подавления дорожного шума (RNC); розетка питания в багажнике |
| 405 | 15A | Передний прикуриватель |
| 407 | 5A | COMAND |
| 408 | 7.5A | Подготовка для развлекательной системы задних пассажиров; развлекательная система задних пассажиров |
| 409 | 5A | Телефонные системы |
| 410 | 5A | Переднее бесконтактное управление жестами |
| 411 | 5A | Адаптивное освещение сзади |
| 412 | 10A | Задняя розетка 115V/230V; термоподстаканник |
| 413 | 20A | Дополнительный отопитель |
| 414 | 30A | Задний центральный блок управления |
| 415 | 25A | Топливная система |
| 416 | 30A | Функции управления задней правой дверью; задний стеклоподъёмник |
| 417 | 30A | Сиденье с динамической поддержкой |
| 418 | 40A | BlueTEC; рулевое управление задней осью (AMG) |
| 419 | 50A | Подогреваемое заднее окно |
| 420 | 40A | Аудиосистема высокого класса; аудиосистема |
| 421 | 30A | Задний центральный блок управления |
| 422 | 25A | Задняя розетка 115V/230V |
| 423 | 30A | AMG: система подавления порядка работы двигателя (EOC) / система подавления дорожного шума (RNC) |
| 424 | 30A | Индивидуальные сиденья повышенной комфортности и задний многоместный диван: обогрев сидений |
| 425 | 20A | Пакет USB Plus |
| 426 | 30A | Дистанционное закрывание/открывание крышки багажника |
| 430 | 15A | Система управления батареей HV/силовая электроника гибридной системы |
| 431 | 7.5A | Модуль связи, система вызова экстренных служб |
| 432 | 7.5A | Система помощи вождению |
| 433 | 10A | AMG DYNAMIC SELECT |
| 436 | 5A | Телефонные системы |
| 437 | 7.5A | Контурная подсветка |
| 438 | 7.5A | Система помощи при парковке |
| 439 | 7.5A | Система помощи вождению |
| 440 | 15A | Задняя система A/C/отопитель |
| 441 | 5A | Дистанционное закрывание/открывание крышки багажника |
| 442 | 5A | BlueTEC |
| 445 | 7.5A | Телефонные системы |
| 446 | 7.5A | Гибридный звукогенератор |
| 447 | 40A | Высококачественная звуковая система |
| 450 | 30A | Удлинители задних ремней безопасности; регулировка и климат-контроль задних сидений |
| 451 | 30A | Удлинители задних ремней безопасности; регулировка и климат-контроль задних сидений |
| 452 | 30A | Индивидуальные задние сиденья повышенной комфортности; обогрев сидений |
| 453 | 15A | Подключаемое бортовое зарядное устройство |
| 454 | 7.5A | Сиденье с динамической поддержкой |
| 455 | 7.5A | Сиденье с динамической поддержкой |
| 457 | 20A | AMG Performance 4MATIC |
| 458 | 30A | Подогреваемая подлокотница спереди/задний отсек |
| 459 | 30A | Сабвуфер аудиосистемы |
| 465 | 5A | Телефонные системы |
| 466 | 15A | Развлекательная система задних пассажиров |
| 469 | 7.5A | DRIVE PILOT |
| 471 | 15A | Блок управления системой тревожной сигнализации/специальной сигнальной системой |
| 20A | Блок управления системой тревожной сигнализации/тягово-сцепным устройством прицепа | |
| 472 | 25A | Многофункциональный блок управления для специального транспортного средства |
| 473 | 25A | Многофункциональный блок управления для специального транспортного средства |
| 474 | 30A | Дополнительные предохранители автомобиля специального назначения; тягово-сцепное устройство прицепа |
| 475 | 20A | Тягово-сцепное устройство прицепа |
| 475 | 30A | Специальное защитное оборудование (Guard) |
| 476 | 30A | Специальное защитное оборудование (Guard); тягово-сцепное устройство прицепа |
| 477 | 7.5A | Термоподстаканник |
| 478 | 15A | Блок управления системой тревожной сигнализации/специальной сигнальной системой |
| 30A | Блок управления системой тревожной сигнализации/тягово-сцепным устройством прицепа (прицеп) 30A) | |
| 481 | 25A | Задние двери повышенной комфортности |
| 20A | Специальное защитное оборудование (Guard) | |
| 482 | 25A | Задние двери повышенной комфортности |
| 20A | Специальное защитное оборудование (Guard) |
Дополнительный предохранитель
| № | Номинал | Описание |
|---|---|---|
| 2 | 7.5A | DRIVE PILOT |
| 3 | 7.5A | DRIVE PILOT |
| 4 | 5A | DRIVE PILOT |
