Предохранители и реле Mercury Grand Marquis / Ford Crown Victoria (1992-1997)
Схемы относятся к указанным годам и вариантам Mercury Grand Marquis / Ford Crown Victoria (1992-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Grand Marquis / Ford Crown Victoria 1992-1997 гг.
Предохранитель прикуривателя (розетки) в Mercury Grand Marquis / Ford Crown Victoria Это предохранитель №8 (1992-1994) или №16 (1995-1997) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

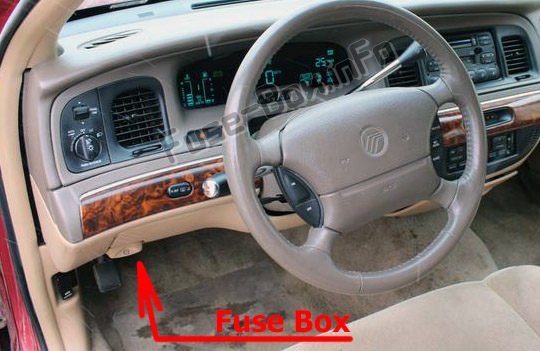

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной приборной панели.

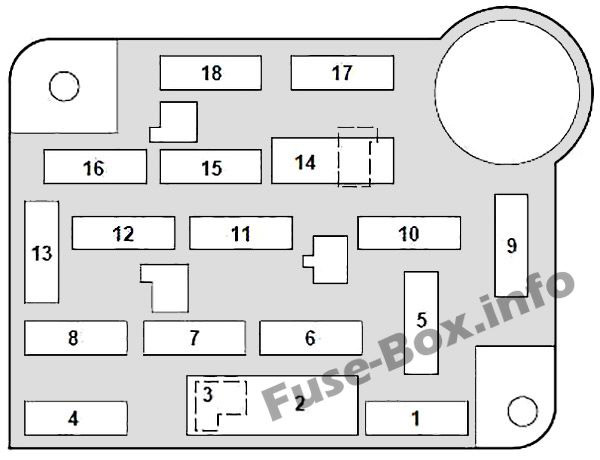

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | 1992–1994: Вентиляторный двигатель | 30 |
| 1 | 1995–1997: аварийная сигнализация, контроль скорости, стоп-сигналы. | 15 |
| 2 | 1992–1994: Система интервальных стеклоочистителей/омывателей. | 7.5 |
| 2 | 1995–1997: Модуль управления стеклоочистителем, электродвигатель стеклоочистителя. | 30 |
| 3 | Не используется | — |
| 4 | 1992–1994: плафоны, зеркала с электроприводом, дистанционный вход без ключа, вход с подсветкой, память часов, память радио, автоматический контроль температуры (ATC) 1995–1997: модуль управления освещением, регулятор яркости фар. | 15 |
| 5 | 1992–1994: система подушек безопасности. | 10 |
| 5 | 1995–1997: Фонари заднего хода, регулируемый усилитель руля (VAPS), указатели поворота, пневматическая подвеска, дневные ходовые огни, зарядка аккумуляторной батареи прицепа, электронное дневное/ночное зеркало, блокировка переключения передач, EATC | 15 |
| 6 | 1992–1994: контроль скорости, дистанционный вход без ключа, вход с подсветкой, предупреждающий звуковой сигнал, затемнение ЖК-дисплея радио, часы, опция полиции. | 10 |
| 6 | 1995–1997: Регулятор скорости, выключатель главного света, регулятор яркости фар, модуль управления освещением, часы, обогрев задних фонарей и зеркал, реле питания полиции. | 15 |
| 7 | 1992–1994: Аварийная сигнализация, стоп-сигналы, контрольные лампы. | 15 |
| 7 | 1995–1997: силовой диод модуля управления силовым агрегатом (PCM), катушки зажигания. | 25 |
| 8 | 1992–1994 годы: прикуриватель. | 20 |
| 8 | 1995–1997: Модуль управления освещением, зеркала с электроприводом, дистанционный вход без ключа, память часов, память радио, электронный автоматический контроль температуры (EATC), дверные замки с электроприводом, сиденья с электроприводом, электрические стеклоподъемники, полицейские прожекторы. | 15 |
| 9 | 1992–1994: автоматические фары с задержкой выхода, дистанционный вход без ключа, наружные лампы | 15 |
| 9 | 1995–1997: Двигатель вентилятора, кондиционер — переключатель режима обогревателя | 30 |
| 10 | 1992–1994: Кондиционер-обогреватель, автоматический контроль температуры (ATC), указатели поворота. | 15 |
| 10 | 1995–1997: Модуль подушки безопасности | 10 |
| 11 | 1992–1994: Подсветка комбинации приборов, подсветка переключателей приборной панели. | 5 |
| 11 | 1995–1997: Радио | 15 |
| 12 | 1992–1994: Автоматический выключатель: Power Windows 1995–1997: автоматический выключатель: модуль управления освещением, вспышка на проход, главный выключатель света | 20 |
| 13 | 1992–1994: Автолампы, предупреждающий звуковой сигнал, аналоговые приборные панели и индикаторы, электронная автоматическая коробка передач. | 10 |
| 13 | 1995–1997: модуль подушки безопасности, сигнальные лампы, аналоговые приборные панели и индикаторы, электронная автоматическая коробка передач, модуль управления освещением, передний блок управления. | 15 |
| 14 | 1995–1997: Автоматический выключатель: управление замком окна/двери, модуль двери водителя, одно касание вниз, аналоговая приборная панель | 20 |
| 15 | антиблокировочная система тормозов, индикатор заряда | 10 |
| 16 | 1992–1994: силовая антенна, часы, радио. | 15 |
| 16 | 1995–1997: прикуриватель, реле аварийного мигания. | 20 |
| 17 | 1992–1994: Фонари заднего хода, регулируемый усилитель руля (VAPS), система обогрева заднего стекла, пневматическая подвеска, дневные ходовые огни, зарядка аккумулятора прицепа, электронное зеркало «день/ночь», блокировка переключения передач. | 15 |
| 17 | 1995-1997: Зеркала с электроприводом, обогрев заднего стекла. | 10 |
| 18 | Система подушек безопасности, цифровой щиток приборов, датчики кислорода с подогревом (HO2S (1992-1994)) | 15 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

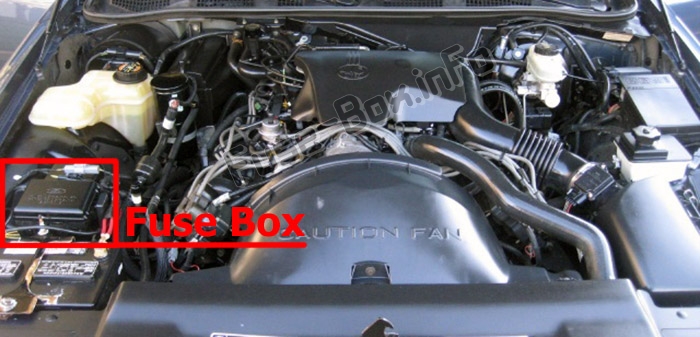

Расположение блока предохранителей
Блок распределения питания расположен в моторном отсеке (со стороны пассажира).

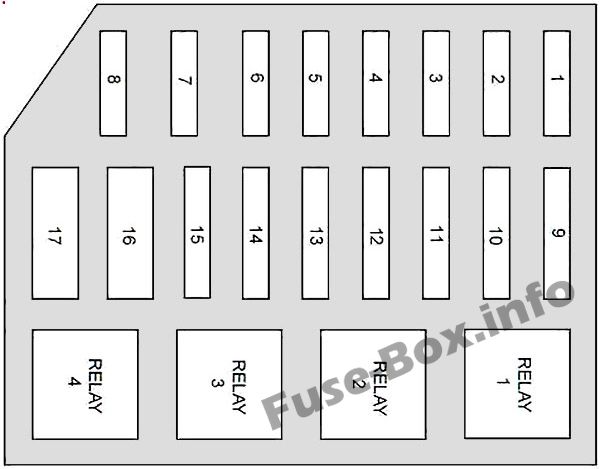

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | 1992–1994: Контроллер электрического тормоза, силовое реле полиции. | 30 |
| 1 | 1995–1997: Реле электрического топливного насоса | 20 |
| 2 | 1992–1994: Поворот прицепа, реле наружных фонарей | 20 |
| 2 | 1995–1997: Реле стартера, генератор, предохранители 15, 18 | 30 |
| 3 | Радиоусилитель, Усилитель сабвуфера | 25 |
| 4 | 1992–1994: Реле стартера, генератор | 30 |
| 4 | 1995–1997: Реле наружных фонарей прицепа | 20 |
| 5 | Реле звукового сигнала, звуковые сигналы | 15 |
| 6 | 1992–1994: Реле зарядки аккумуляторной батареи прицепа | 30 |
| 6 | 1995–1997: Модуль управления освещением, ДХО. | 20 |
| 7 | 1992–1994: Автоматический выключатель: дверные замки с электроприводом, сиденья с электроприводом | 30 |
| 7 | 1995–1997: Автоматический выключатель: дверные замки с электроприводом, сиденья с электроприводом, открывание крышки багажника, открывание крышки топливного бака. | 20 |
| 8 | 1992–1997: Компрессор пневматической подвески, соленоиды пневматической подвески | 30 |
| 8 | 1992–1994: Держатель предохранителя для полиции | 50 |
| 9 | 1992–1994: см. предохранители 6, 13, 16, 17 и автоматический выключатель 12. | 60 |
| 9 | 1995–1997: См. Предохранители 1, 2, 6, 7, 10, 11, 13 и автоматический выключатель 14. | 50 |
| 10 | 1992–1994: Реле стартера, см. также предохранители 1, 7, 10, 15, 13. 1995–1997: реле стартера, см. также предохранители 5, 9. | 50 |
| 11 | 1992–1994: фары, дневные ходовые огни, см. также предохранители 4, 5, 3, 9. 1995–1997: фары, дневные ходовые огни, см. также предохранители 4, 8, 16 и автоматический выключатель 12. | 40 |
| 12 | Реле питания ПКМ, ПКМ | 30 |
| 13 | 1992–1994: Модуль антиблокировочной системы тормозов | 30 |
| 13 | 1995-1997: Реле вентилятора охлаждения | 50 |
| 14 | 1992–1994: Обогрев заднего стекла. 1995–1997: Реле обогрева заднего стекла, см. также предохранитель 17. | 40 |
| 15 | 1992–1994: Реле электродвигателя тормозного насоса антиблокировочной системы | 50 |
| 15 | 1995–1997: Модуль антиблокировочной системы тормозов | 30 |
| 16 | 1992–1994: Электрический топливный насос, PCM | 20 |
| 16 | 1995–1997: Контроллер электрического тормоза / Опциональный держатель предохранителя для полиции | 30/50 |
| 17 | 1992-1994: Левая и правая катушки зажигания | 20 |
| 17 | 1995–1997: Поворот прицепа, реле зарядки аккумулятора / реле питания полиции. | 40/30 |
| Реле | ||
| R1 | 1995–1997: Реле обогрева заднего стекла. | |
| R2 | Реле звукового сигнала | |
| R3 | 1992–1994: силовое реле АБС 1995-1997: Реле вентилятора охлаждения | |
| R4 | Реле насоса пневматической подвески, реле питания полиции |
Дополнительный релейный блок
Этот блок реле расположен на левом крыле, прикрепленном к вакуумному ресиверу.
| № | Реле |
|---|---|
| R1 | Вырез кондиционера WOT |
| R2 | Топливный насос |
| R3 | Мощность ПКМ |
| 1 | Мощность PCM (диод) |
