Предохранители и реле Mercury Cougar (1995-1998)
Схемы относятся к указанным годам и вариантам Mercury Cougar (1995-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Cougar 1995-1998 гг.
Предохранитель прикуривателя (розетка) в Mercury Cougar находится в блоке предохранителей панели приборов (см. предохранитель «СИГАРА ЛТР»).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

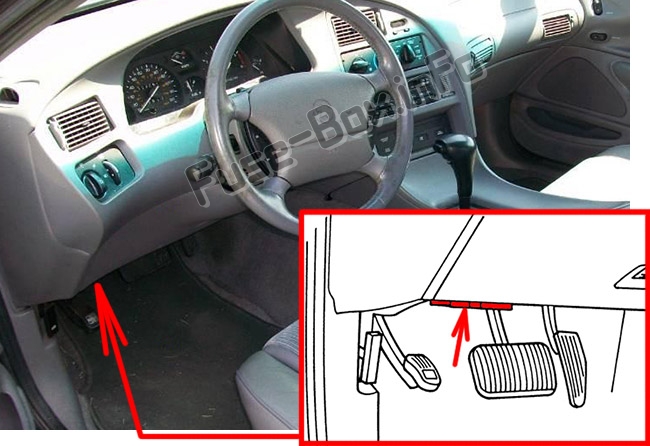

Расположение блока предохранителей
Панель предохранителей расположена под панелью приборов с левой стороны.

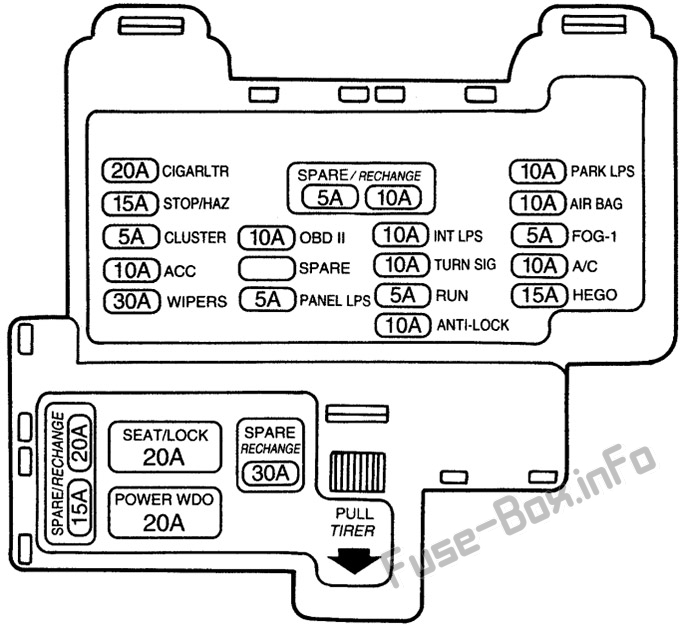

Схема блока предохранителей
| Name | Ампер Рейтинг | Описание |
|---|---|---|
| RUN | 5A | Кластер; переключатель разморозки; Датчик уровня охлаждающей жидкости; Датчик уровня омывателя; модуль ДХО; ЭВО тест; датчик руля ЭВО; модуль ARC (EVO); выключатель дуги; Эстафета жесткой езды; Реле плавного хода; комбинированная дверь EATC; модуль подушки безопасности; Переключатель отмены овердрайва; соленоид переключения тормозов |
| АНТИБЛОКИРОВОЧНАЯ | 10A | Главное реле АБС; Модуль АБС |
| БД-II | 10A | Тестовый разъем БД-II (DLC) |
| ПАНЕЛЬ ЛПС | 5A | Кластерное освещение; Подсветка переключателя телефона; Подсветка заднего переключателя оттайки; Переключатель кондиционера — ручное освещение; подсветка ПРНД21; Подсветка пепельницы; подсветка ЕАТК; подсветка часов; Радио иллюминация |
| СИГАРА ЛТР | 20A | Более легкий; Вспышка, чтобы пройти |
| СТОП/ОПАС | 15A | Модуль контроля скорости; модуль АБС; Блокировка переключения тормозов; стоп-сигнал с высоким креплением; стоп-сигналы; Мигалки; Аварийные фонари |
| КЛАСТЕР | 5A | Кластер (датчики); Кластер (АБС); Кластер (подушки безопасности); перезвон; Датчик автолампы |
| ACC | 10A | Встроенный модуль; Вольтметр; Контроль скорости; Модуль удаленного доступа без ключа; Анти-вор; Подсветка выключателя стеклоподъемников и замка; Радио; CD-чейнджер; силовая антенна; Часы |
| ДВОРНИКИ | 30A | мотор стеклоочистителя; Двигатель омывателя |
| СИДЕНЬЕ/ЗАМОК | 20А (Автоматический выключатель) | силовые замки; Соленоид открывания крышки багажника; Соленоид открывания топливного люка; Сиденья с электроприводом |
| МОЩНОСТЬ WDO | 20А (Автоматический выключатель) | Электрические стеклоподъемники; Мотор лунной крыши |
| ПАРК ЛПС | 10A | Панельный диммер; передние габаритные огни; стояночные фонари; номерные фонари; модуль автошока; Часы |
| ВОЗДУШНАЯ ПОДУШКА | 10A | Модуль подушки безопасности |
| A/C | 10A | Муфта кондиционера |
| HEGO | 15A | ГЕГО 1 и 2 |
| INT ЛПС | 10 A | электрозеркала; Противоугонная лампа; Фонарь багажника; Картографические лампы; Светильники для туалетных столиков; Лампа бардачка; Лампа моторного отсека; Лампы панели приборов; задние плафоны; Подсветка дверей; Лампы личинки замка; Купольная лампа |
| ПОВЕРНУТЬ ЗНАК | 10A | Индикаторы; Сигналы поворота/стоп; Резервные лампы |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

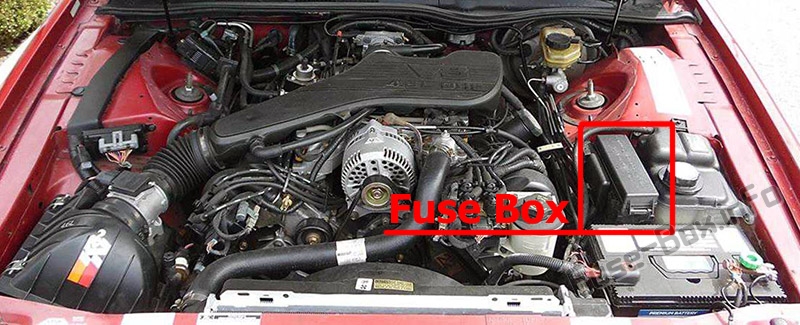

Расположение блока предохранителей

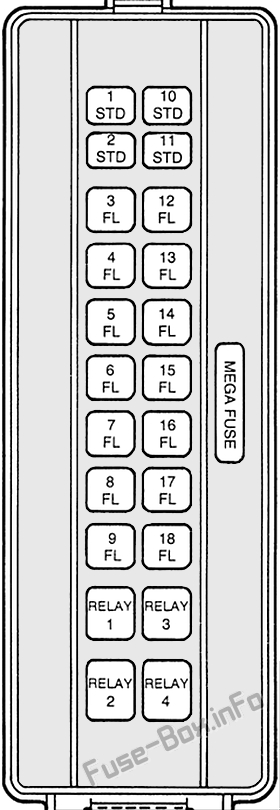

Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | 15A | ДХО модуль |
| 2 | 5A | Память; САТС; силовая антенна; Цифровые часы |
| 3 | 20A | Катушка зажигания; Модуль реле постоянного контроля (CCRM) |
| 4 | 20A | Автошок |
| 5 | 60A | Вентилятор двигателя / модуль реле постоянного контроля (CCRM: EDF и HEDF) |
| 6 | 40A | АБС двигатель |
| 7 | 60A | Фары; Выключатель основного света; вежливые лампы; Модуль РКЭ; Интегрированный модуль управления (ICM); Зеркало с электроприводом; Автолампа; Диагностический монитор подушки безопасности |
| 8 | 20A | Модуль АБС |
| 9 | 60A | Замок зажигания |
| 10 | 15A | Horn |
| 11 | 15A | Генератор / Радио |
| 12 | 40A | панель предохранителей; Радио; Мобильный телефон; многофункциональный переключатель; БУ Переключатель; DLC; Зажигалка; открытие крышки багажника; RKE; Замок; сиденья с электроприводом; Анти-вор |
| 13 | 20A | Топливный насос |
| 14 | 40A | Задняя разморозка |
| 15 | 20A | Модуль электронного управления двигателем (ЕЕС) |
| 16 | 30A | Толкатель вентилятора |
| 17 | 60A | Двигатель вентилятора; Выключатель зажигания |
| 18 | — | Не используется |
| Реле 1 | — | Не используется |
| Реле 2 | — | Рог или не используется |
| Реле 3 | — | Рог или не используется |
| Реле 4 | — | ABS |
| Mega Fuse | 175 А | Распределительная коробка питания (главный предохранитель) |
