Предохранители и реле Mercury Cougar (1999-2002)
Схемы относятся к указанным годам и вариантам Mercury Cougar (1999-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Схема блока предохранителей: Mercury Cougar (1999–2002 гг.)
Предохранитель прикуривателя (розетка) в Mercury Cougar Предохранитель №27 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

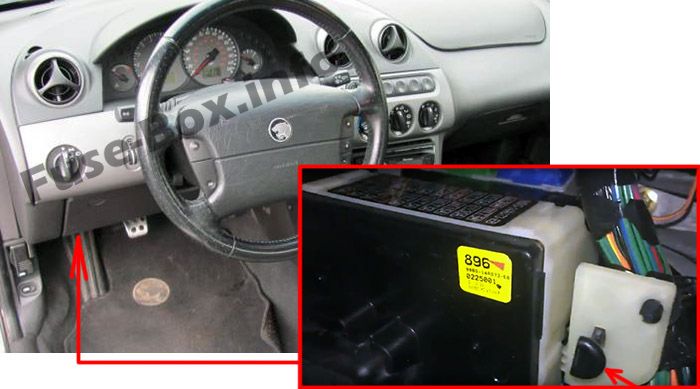

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной приборной панели (потяните вниз рычаг разблокировки).

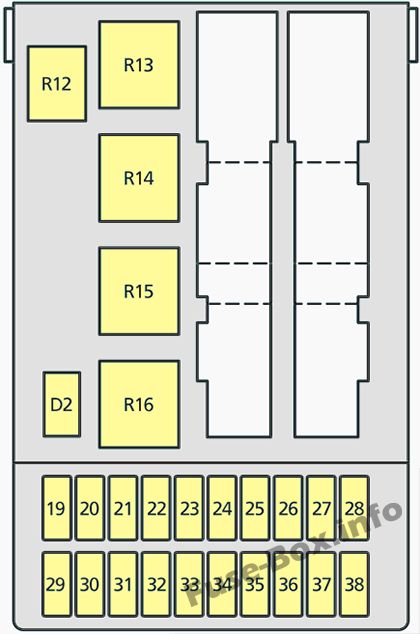

Схема блока предохранителей
| № | Схема | Amp |
|---|---|---|
| 19 | Зеркальный обогреватель | 7,5 |
| 20 | Дворники | 10 |
| 21 | Люк с электроприводом, электрические стеклоподъемники | 40 |
| 22 | АБС/TCS | 7,5 |
| 23 | Лампы указателей поворота, фонари заднего хода, регулятор скорости, рычаг переключения передач, муфта кондиционера, двигатель вентилятора, модуль отключения ламп (1999-2000) | 15 |
| 24 | Стоп-сигналы, Контроль скорости | 15 |
| 25 | Сигнализация, Система запирания | 20 |
| 26 | Дальний свет, ближний свет | 7,5 |
| 27 | Зажигалка | 15 |
| 28 | Сиденья с электроприводом | 30 |
| 29 | Обогрев заднего стекла | 30 |
| 30 | Управление двигателем, Система блокировки, Комбинация приборов | 7,5 |
| 31 | Диммер панели, Освещение номерного знака, Освещение перчаточного ящика, Модуль ремня безопасности (2001-2002) | 7,5 |
| 32 | Не используется | — |
| 33 | Левые боковые фонари | 7,5 |
| 34 | Электрозеркала, Часы, Лампы в салоне | 7,5 |
| 35 | Правые боковые фонари | 7,5 |
| 36 | Радио | 15 |
| 37 | Вентилятор отопителя, Кондиционер | 30 |
| 38 | Подушки безопасности | 7,5 |
| Реле | ||
| R12 | Подарочные светильники | |
| R13 | Обогрев заднего стекла | |
| R14 | Двигатель вентилятора | |
| R15 | Передний стеклоочиститель | |
| R16 | Зажигание | |
| Диоды | ||
| D2 | Защита от обратного напряжения |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

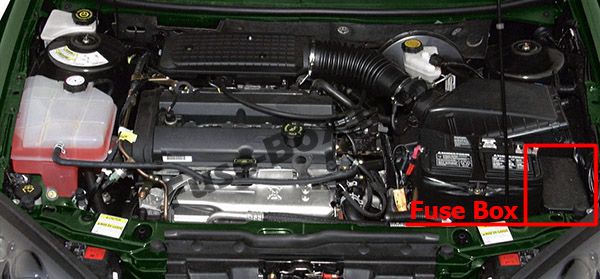

Расположение блока предохранителей
Блок распределения питания расположен в моторном отсеке.

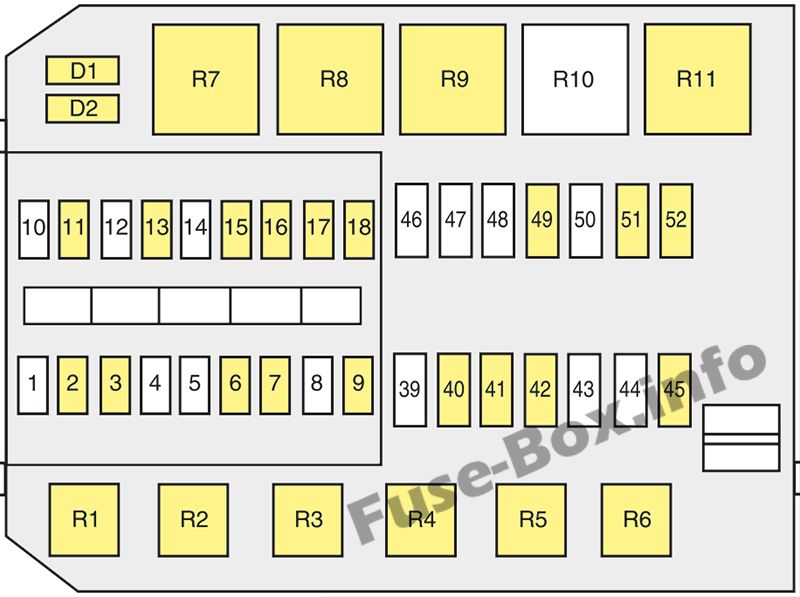

Схема блока предохранителей
| № | Схема | Amp |
|---|---|---|
| 1 | Не используется | — |
| 2 | 1999-2000: Генератор 2001-2002: Генератор | 7,5 15 |
| 3 | Противотуманные фары | 20 |
| 4 | Не используется | — |
| 5 | Не используется | — |
| 6 | Управление двигателем | 3 |
| 7 | Аварийная сигнализация, Звуковой сигнал, Многофункциональный переключатель | 20 |
| 8 | Не используется | — |
| 9 | Топливный насос | 15 |
| 10 | Не используется | — |
| 11 | 1999-2000: Управление двигателем, зажигание 2001-2002: Дневные ходовые огни (только для Канады) | 20 |
| 12 | Не используется | — |
| 13 | Датчики HEGO | 20 |
| 14 | Не используется | — |
| 15 | Правый ближний свет | 7,5 |
| 16 | Левый ближний свет | 7,5 |
| 17 | Правый дальний свет | 7,5 |
| 18 | Левый дальний свет, Комбинация приборов, Передние противотуманные фары | 7,5 |
| 39 | Не используется | — |
| 40 | 1999: Начало 1999-2000: Переключатель фар 2001-2002: Зажигание, Управление двигателем | 20 |
| 41 | Управление двигателем | 20 |
| 42 | Вентилятор отопителя | 40 |
| 43 | Не используется | — |
| 44 | Не используется | — |
| 45 | Основной источник питания бортовой сети автомобиля (реле зажигания) | 60 |
| 46 | Не используется | — |
| 47 | Не используется | — |
| 48 | Не используется | — |
| 49 | Вентилятор охлаждения двигателя | 60 |
| 50 | Не используется | — |
| 51 | ABS | 60 |
| 52 | Модуль таймера, плафон освещения, обогреватель заднего стекла, предохранители 25, 27, 28, 34 и 36 | 60 |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Управление двигателем | |
| R3 | Кондиционирование воздуха | |
| R4 | Ближний свет | |
| R5 | Дальний свет | |
| R6 | Horn | |
| R7 | Стартер | |
| R8 | Высокоскоростной вентилятор охлаждения двигателя | |
| R9 | Вентилятор охлаждения двигателя | |
| R10 | Не используется | |
| R11 | Дневные ходовые огни | |
| Диоды | ||
| D1 | 2000-2002: Реле стартера 1999: Защита от обратного напряжения | |
| D2 | Кондиционирование воздуха |
