Предохранители и реле Mercury Grand Marquis (1998-2002)
Схемы относятся к указанным годам и вариантам Mercury Grand Marquis (1998-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Grand Marquis 1998-2002 гг.
Предохранители прикуривателя (розетка) в Mercury Grand Marquis это предохранители №16 (1998-2000: прикуриватель, дополнительная розетка), №19 (2001-2002: дополнительная розетка), №25 (2001-2002: розетка, прикуриватель) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

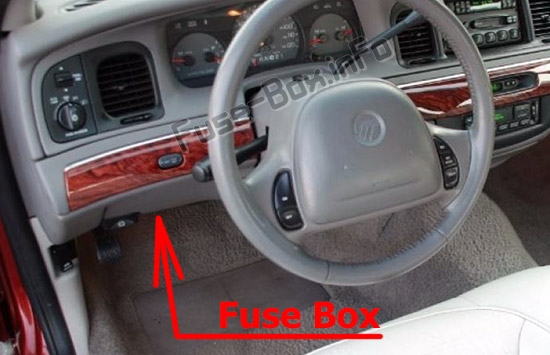

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной приборной панели.

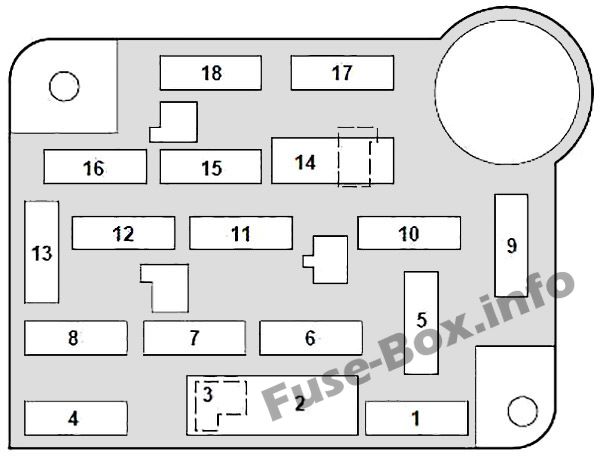

Схема блока предохранителей (1998-2000 гг.)
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | 1998: аварийная сигнализация, стоп-сигналы 1999–2000: переключатель положения педали тормоза (BPP), регулятор скорости, многофункциональный переключатель. | 15 |
| 2 | Модуль управления стеклоочистителем, электродвигатель стеклоочистителя | 30 |
| 3 | Не используется | — |
| 4 | Модуль управления освещением, главный выключатель освещения (1999–2000 гг.), переключатель затемнения фар (1998 г.) | 15 |
| 5 | Фонари заднего хода, рулевое управление с регулируемым усилителем (VAPS), указатели поворота, пневматическая подвеска, дневные ходовые огни, электронное дневное/ночное зеркало, блокировка переключения передач, EATC, предупреждение о превышении скорости (1999-2000) | 15 |
| 6 | Регулятор скорости, выключатель основного освещения, регулятор яркости фар (1998 г.), модуль управления освещением, часы | 15 |
| 7 | Силовой диод модуля управления силовым агрегатом (PCM), катушки зажигания | 25 |
| 8 | Модуль управления освещением, зеркала с электроприводом, дистанционный вход без ключа, память часов, память радио, электронный автоматический контроль температуры (EATC), сиденья с электроприводом (1998 г.), электрические стеклоподъемники, SecuriLock, PATS (1999-2000 гг.) | 15 |
| 9 | Двигатель вентилятора, переключатель режима обогревателя кондиционера | 30 |
| 10 | Модуль подушки безопасности | 10 |
| 11 | Радио | 5 |
| 12 | Автоматический выключатель: модуль управления освещением, аварийная вспышка, главный выключатель освещения | 18 |
| 13 | Модуль подушки безопасности (1998 г.), сигнальные лампы, аналоговые приборные панели и индикаторы, электронная автоматическая коробка передач, модуль управления освещением, передний блок управления (1998 г.) | 15 |
| 14 | Автоматический выключатель: управление замком окна/двери, модуль двери водителя, одно касание вниз | 20 |
| 15 | Антиблокировочная система тормозов, индикатор заряда (1998 г.), комбинация приборов (1999-2000 гг.), переключатель управления коробкой передач (1999-2000 гг.) | 10 |
| 16 | Прикуриватель, реле аварийного мигания (1998 г.), дополнительная точка питания (2000 г.) | 20 |
| 17 | Зеркала с электроприводом (1998 г.), Обогрев заднего стекла | 10 |
| 18 | Модуль подушки безопасности, комбинация цифровых приборов (1998 г.) | 10 |

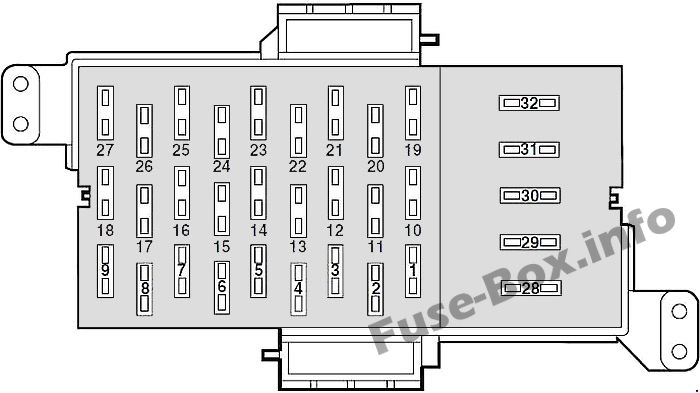

Схема блока предохранителей (2001-2002 гг.)
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Не используется | — |
| 2 | Не используется | — |
| 3 | Не используется | |
| 4 | Подушки безопасности | 10 |
| 5 | Не используется | — |
| 6 | Комбинация приборов, модуль сигнальных ламп, переключатель управления коробкой передач, модуль управления освещением (LCM) | 15 |
| 7 | Не используется | — |
| 8 | Модуль управления силовой передачей (PCM) Силовое реле, катушки зажигания, радиошумовой конденсатор, пассивная противоугонная система (PATS) | 25 |
| 9 | Не используется | — |
| 10 | Обогрев заднего стекла | 10 |
| 11 | Не используется | — |
| 12 | Не используется | — |
| 13 | Радио | 5 |
| 14 | Переключатель контроля тяги, антиблокировочная система тормозов (ABS), комбинация приборов | 10 |
| 15 | Сервопривод управления скоростью, подсветка выключателя основного освещения, модуль управления освещением (LCM), часы | 15 |
| 16 | Фонари заднего хода, указатели поворота, блокировка переключения передач, модуль ДХО, рулевое управление EVO, электронное зеркало «день/ночь» | 15 |
| 17 | Электродвигатель стеклоочистителя, модуль управления стеклоочистителем | 30 |
| 18 | Двигатель вентилятора отопителя | 30 |
| 19 | Вспомогательная точка питания | 20 |
| 20 | Не используется | — |
| 21 | Многофункциональный переключатель, модуль управления освещением (LCM), индикатор пассивной противоугонной системы (PATS), габаритные огни, подсветка приборной панели | 15 |
| 22 | Сервопривод управления скоростью, аварийные огни | 15 |
| 23 | Электрические стеклоподъемники / дверные замки, PATS, наружные зеркала заднего вида, модуль EATC, комбинация приборов, часы, модуль управления освещением (LCM), внутренние лампы | 15 |
| 24 | Левый ближний свет | 10 |
| 25 | Power Point, прикуриватель | 20 |
| 26 | Правый ближний свет | 10 |
| 27 | Модуль управления освещением (LCM), выключатель основного освещения, поворотные лампы, датчик давления в топливном баке | 25 |
| 28 | Электрические стеклоподъемники | 20 |
| 29 | Не используется | — |
| 30 | Не используется | — |
| 31 | Не используется | — |
| 32 | Значения АБС | 20 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

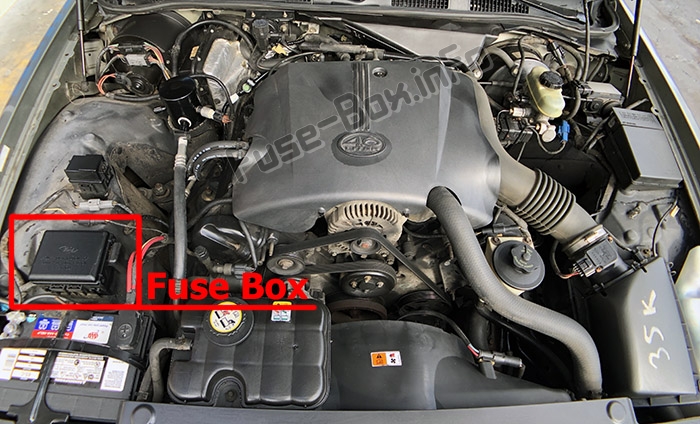

Расположение блока предохранителей
Блок распределения питания расположен в моторном отсеке (со стороны пассажира).

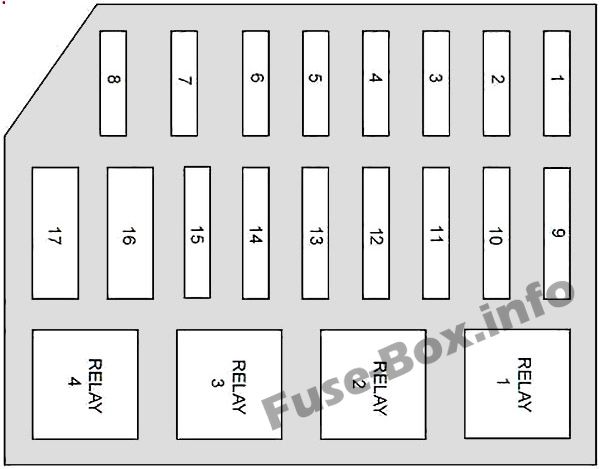

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Реле электрического топливного насоса | 20 |
| 2 | Генератор, реле стартера, предохранители 15, 18 | 30 |
| 3 | Радио, CD-чейнджер, Усилитель сабвуфера | 25 |
| 4 | Не используется | — |
| 5 | Реле звукового сигнала | 15 |
| 6 | Модуль ДХО | 20 |
| 7 | Автоматический выключатель: дверные замки с электроприводом, сиденья с электроприводом, открывание крышки багажника | 20 |
| 8 | Система пневматической подвески | 30 |
| 9 | Предохранители 5, 9 | 50 |
| 10 | Предохранители 1, 2, 6, 7, 10, 11, 13 и автоматический выключатель 14 | 50 |
| 11 | 1998–2000 гг.: предохранители 4, 8, 16 и автоматический выключатель 12. | 40 |
| 11 | 2001-2002: Предохранители 4, 8, 16 и автоматический выключатель 12. | 50 |
| 12 | Реле питания ПКМ, ПКМ | 30 |
| 13 | Реле высокоскоростного вентилятора системы охлаждения | 50 |
| 14 | Реле обогрева заднего стекла, предохранитель 17 | 40 |
| 15 | 1998–2000: Модуль антиблокировочной системы тормозов | 50 |
| 15 | 2001–2002: Модуль антиблокировочной системы тормозов | 40 |
| 16 | Не используется | — |
| 17 | Реле охлаждающего вентилятора (автоматический выключатель) | 30 |
| Реле | ||
| R1 | Реле разморозки заднего стекла | |
| R2 | Реле звукового сигнала | |
| R3 | Реле вентилятора охлаждения | |
| R4 | Реле насоса пневматической подвески |
Дополнительный релейный блок
Этот блок реле находится на левом крыле, прикрепленном к вакуумному ресиверу.
| № | Реле |
|---|---|
| R1 | Вырез кондиционера WOT |
| R2 | Топливный насос |
| R3 | Мощность ПКМ |
| 1 | Мощность PCM (диод) |
