Предохранители и реле Mercury Grand Marquis (2003-2011)
Схемы относятся к указанным годам и вариантам Mercury Grand Marquis (2003-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Grand Marquis 2003-2011 гг.
Предохранители прикуривателя (розетка) в Mercury Grand Marquis это предохранители №16 (2007-2008: прикуриватель), №25 (2003-2004 гг.: прикуриватель), №27 (2005-2006: прикуриватель, розетка) в блоке предохранителей панели приборов и предохранители №13 ( 2005-2011 гг.: разъем питания приборной панели), №108 (2009-2011: прикуриватель) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

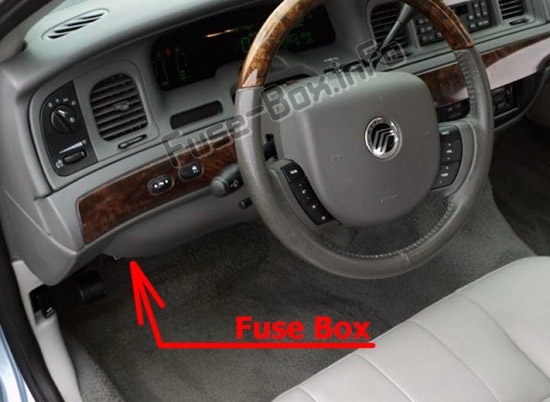

Блок предохранителей расположен под левой стороной приборной панели.
Схема блока предохранителей

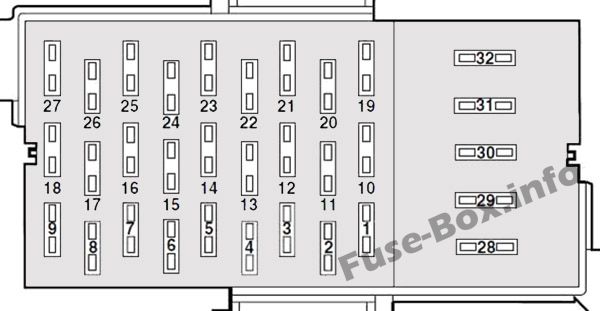

2003-2004 гг.

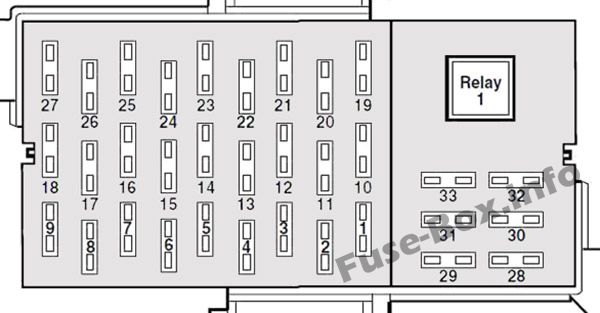

2005-2011 гг.
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | 2003-2004 гг.: Аудиосистема, CD-чейнджер | 15 |
| 1 | 2005–2006: Кластер, модуль управления освещением (внутреннее освещение) | 15 |
| 1 | 2007-2011: Зажигание (START) - Катушка реле стартера, DTRS | 10 |
| 2 | 2003-2004 гг.: Аудио | 5 |
| 2 | 2005–2006: Зажигание (ВКЛ) — модуль электронного автоматического контроля температуры (EATC), переключатель режима кондиционера (автомобили, оснащенные EATC), катушка реле вентилятора кондиционера (2006 г.) | 10 |
| 2 | 2007–2011: Зеркала с электроприводом, выключатели дверных замков (2007–2008), переключатель зеркал, переключатель клавиатуры, переключатель крышки багажника, регулируемый педальный переключатель, модуль двери водителя, приборная панель. | 7.5 |
| 3 | 2003-2004 гг.: Зеркала | 7.5 |
| 3 | 2005–2006: модуль электронного автоматического контроля температуры (EATC). | 10 |
| 3 | 2007-2011: Зажигание (СТАРТ) - Отключение звука | 5 |
| 4 | 2003-2004 гг.: подушки безопасности 2005–2006: Зажигание (ON) — модуль антиблокировочной тормозной системы (ABS), принудительная вентиляция картера (PCV (2005)), модуль задней пневматической подвески (RASM (2006)), регулируемый усилитель рулевого управления (VAPS (2006)) 2007-2011: Модуль управления освещением (LCM) (переключатель освещения), датчик автолампы | 10 |
| 5 | 2003–2004 год: не используется. | — |
| 5 | 2005–2006: Переключатель деактивации контроля скорости, стоп-сигнал, блокировка переключения тормоза и коробки передач (BTSI (2005)) (коробка передач с переключением на рулевую колонку) | 10 |
| 5 | 2007–2011: Зажигание (ON/ACC) — Модуль управления освещением | 7.5 |
| 6 | 2003–2004: Модуль контрольных ламп комбинации приборов, переключатель управления повышающей передачей, модуль управления освещением (LCM), муфта кондиционера, аналоговая панель (2004 г.) | 15 |
| 6 | 2005–2006: Зажигание (ВКЛ.) — Кластер | 10 |
| 6 | 2007-2011: Модуль управления освещением | 7.5 |
| 7 | 2003-2004 гг.: Модуль двери водителя (DDM), радио Premium 2005–2006: Модуль управления освещением (стояночные фонари, выключатель освещения (2005 г.), угловые лампы (2006 г.)) 2007–2011: Зажигание (ON/ACC) — модуль стеклоочистителя | 10 |
| 8 | 2003–2004: Реле питания модуля управления трансмиссией (PCM), свечи зажигания, конденсатор радиопомех, пассивная противоугонная система (PATS) | 25 |
| 8 | 2005: Зажигание (ON) — модуль задней пневматической подвески (RASM), рулевое управление с регулируемым усилителем (VAPS) | 10 |
| 8 | 2006: Модуль управления освещением | 10 |
| 8 | 2007–2011: модуль электронного автоматического контроля температуры (EATC) (только автомобили, оснащенные EATC) | 10 |
| 9 | 2003-2004 гг.: Датчик диапазона коробки передач | 5 |
| 9 | 2005–2006: Модуль управления освещением (фары (2005 г.), поворотные лампы (2005 г.), переключатель освещения (2006 г.)) | 10 |
| 9 | 2007–2011: Зажигание (ON/ACC) — подсветка выключателя замка двери, подсветка выключателя обогрева сидений, люк в крыше (2007–2008), потолочная консоль, радио, антенна, электрохромное зеркало, катушка стеклоподъемника | 7.5 |
| 10 | 2003-2004 гг.: Обогрев заднего стекла, Обогрев зеркал. | 10 |
| 10 | 2005: Зажигание (ON/START) — Модуль двери водителя (DDM) | 5 |
| 10 | 2006: Зажигание (СТАРТ) - Отключение звука | 5 |
| 10 | 2007-2011: Опасности | 15 |
| 11 | 2003–2004: Реле контроля тяги (только ABS с системой контроля тяги) | 5 |
| 11 | 2005: Зажигание (START) - катушка реле ON/ACC | 10 |
| 11 | 2006: Зажигание (ON/ACC) — катушка реле стеклоподъемника | 10 |
| 11 | 2007–2011: Зажигание (ВКЛ.) — указатели поворота | 15 |
| 12 | 2003–2004: Многофункциональный переключатель поворотников/аварийки. | 15 |
| 12 | 2005-2006: Зажигание (START) - Катушка реле стартера, DTRS (2006) | 10 |
| 12 | 2007–2011: Аудио | 15 |
| 13 | 2003-2004 гг.: Радио | 5 |
| 13 | 2005-2006: Зажигание (СТАРТ) - Модуль стеклоочистителя | 10 |
| 13 | 2007–2011: Зажигание (ON) — модуль антиблокировочной тормозной системы (ABS) (2007–2008), модуль задней пневматической подвески (RASM), регулируемый усилитель рулевого управления (VAPS) (2007–2008), приборная панель | 10 |
| 14 | 2003–2004: Антиблокировочная тормозная система (ABS), комбинация приборов. | 10 |
| 14 | 2005–2006: Зажигание (ВКЛ) — BTSI (трансмиссия с переключением полов) | 10 |
| 14 | 2007-2011: Регулируемые педали. | 15 |
| 15 | 2003–2004: Модуль управления скоростью, модуль управления освещением, часы (2003 г.), реле электровентилятора EATC, подсветка выключателя дверного замка, выключатель обогрева сидений, люк в крыше. | 15 |
| 15 | 2005–2006: Зажигание (START) — модуль управления освещением, подсветка выключателя дверного замка, подсветка выключателя обогрева сидений, люк в крыше, потолочная консоль, электрохромное зеркало. | 7.5 |
| 15 | 2007–2011: Зажигание (ВКЛ.) — модуль EATC, переключатель режима кондиционирования (только автомобили с ручным кондиционером), катушка реле вентилятора кондиционера. | 10 |
| 16 | 2003-2004 гг.: Фонари заднего хода, Блокировка переключения передач, Модуль ДХО, VAP-управление, Электронное дневное/ночное зеркало, Потолочная консоль, Пневматическая подвеска, Климат-контроль, Модуль обогрева сиденья, Модуль звуковой сигнализации, Модуль двери водителя (2004 г.), Фонари заднего хода (2004) | 15 |
| 16 | 2005–2006: Зажигание (ВКЛ.) — указатели поворота | 15 |
| 16 | 2007-2008: Прикуриватель, Бортовая диагностика (OBD II) | 20 |
| 16 | 2009-2011: Бортовая диагностика (OBD II) | 20 |
| 17 | 2003-2004 гг.: Мотор стеклоочистителя | 7.5 |
| 17 | 2005-2006: Зажигание (СТАРТ) - Аудио | 10 |
| 17 | 2007–2011: зажигание (вкл.) — переключатель режима кондиционера (автомобили с ручным кондиционером), смешанная дверь, модули сидений с подогревом, BTSI (трансмиссия с переключением пола). | 10 |
| 18 | 2003–2004 год: не используется. | — |
| 18 | 2005–2006: Зажигание (ВКЛ) — переключатель режима кондиционера (автомобили, оборудованные ручным кондиционером), комбинированная дверь, модуль двери водителя (2003 г.), модули обогрева сидений, модуль дневных ходовых огней (ДХО) (2003 г.) | 10 |
| 18 | 2007-2011: Модуль управления освещением (освещение салона) | 15 |
| 19 | 2003: Стоп-сигналы | 15 |
| 19 | 2004: Стоп-сигналы, сигнал торможения для PCM, ABS и модуль управления скоростью, DDM | 15 |
| 19 | 2005–2011: Левый ближний свет, дневные ходовые огни (ДХО (2005)) | 10 |
| 20 | 2003–2004 год: не используется. 2005–2011: Зажигание (ON/ACC) — фонари заднего хода, антиблокировочная система тормозов (ABS (2009–2011)) | 10 |
| 21 | 2003-2004 гг.: Модуль управления габаритными огнями и освещением салона, датчик автолампы/солнечной нагрузки. | 15 |
| 21 | 2005–2011: Правый ближний свет, дневные ходовые огни (ДХО (2005)) | 10 |
| 22 | 2003–2004: сервопривод управления скоростью, многофункциональный переключатель аварийной сигнализации, выключатель тормоза, питание для предохранителя IP 19 (2004 г.) | 20 |
| 22 | 2005–2011: Зажигание (ON/ACC) — модуль управления системой пассивной безопасности (RCM), датчик классификации пассажиров (OCS), индикатор деактивации подушки безопасности пассажира (PADI) | 10 |
| 23 | 2003-2004 гг.: Модуль EATC, Комбинация приборов, Часы (2003 г.), Модуль управления освещением, Лампы салона, Выключатели дверных замков 2005-2011 гг.: Многофункциональный переключатель (вспышка на ближний свет), модуль управления освещением (дальний свет) | 15 |
| 24 | 2003-2004 гг.: Левый ближний свет. 2005–2011: Зажигание (ON/ACC) — модуль пассивной противоугонной системы (PATS), катушка реле модуля управления трансмиссией (PCM), катушка топливного реле, катушка реле катушки зажигания. | 10 |
| 25 | 2003–2004: прикуриватель. | 15 |
| 25 | 2005-2006: Автолампа/датчик солнечной нагрузки, зеркала с электроприводом, выключатели блокировки дверей, регулируемый педальный переключатель, кнопочный переключатель (2006 г.), переключатель крышки багажника (2006 г.), модуль двери водителя | 10 |
| 25 | 2007-2011: Модуль управления освещением (стояночные огни, поворотники, номерные фонари) | 15 |
| 26 | 2003–2004: Правый ближний свет. 2005: Зажигание (ON/ACC) — аналоговый блок, модуль сигнальной лампы, модуль управления освещением, переключатель отмены повышающей передачи, катушка реле обогревателя заднего стекла. 2006–2011: Зажигание (ON/START) — комбинация приборов, модуль управления освещением, переключатель отмены повышающей передачи, катушка реле обогревателя заднего стекла (2006 г.), переключатель контроля тяги (2009–2011 гг.) | 10 |
| 27 | 2003-2004 гг.: Модуль управления освещением поворотов и дальним светом фар. | 25 |
| 27 | 2005-2006: Прикуриватель, OBD II, Power Point (2005) | 20 |
| 27 | 2007–2011 год: не используется. | — |
| 28 | 2003–2004: Автоматический выключатель: электрические стеклоподъемники, модуль двери водителя (2003 г.) | 20 |
| 28 | 2005–2006: Центральный верхний стоп-сигнал (CHMSL) | 10 |
| 28 | 2007–2011: Тормозной сигнал, LCM (блокировка переключения тормозной коробки передач (BTSI)), ABS | 7.5 |
| 29 | 2003–2004 год: не используется. 2005-2006: Аудио 2007–2011 год: не используется. | 15 |
| 30 | 2003–2004 год: не используется. 2005-2006: Стоп-сигналы, MFS 2007–2011 год: не используется. | 15 |
| 31 | 2003–2004 год: не используется. | — |
| 31 | 2005-2006: Опасности | 15 |
| 31 | 2007-2011: Ключ (модуль управления освещением) | 5 |
| 32 | 2003–2004 год: не используется. 2005-2006: Подогрев зеркал, индикатор включения обогревателя заднего стекла. 2007–2011 год: не используется. | 10 |
| 33 | 2005–2011 год: не используется. | — |
| Реле | ||
| R1 | 2005–2006: Обогрев заднего стекла. 2005–2011 год: Окно |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

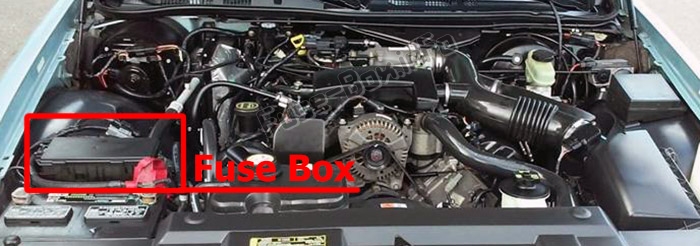

Блок распределения питания расположен в моторном отсеке (со стороны пассажира).

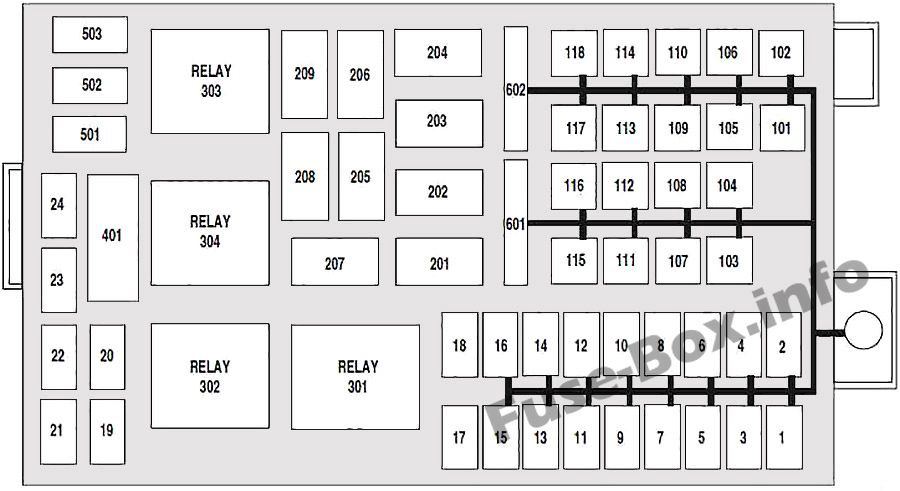

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | 2003-2004 гг.: Аудио | 25 |
| 1 | 2005: Замок зажигания (ключ, RUN 1, RUN 2) | 20 |
| 1 | 2006: Замок зажигания (ключ, RUN 1, RUN 2), опасности | 25 |
| 1 | 2007-2011: Замок зажигания | 30 |
| 2 | 2003–2004 годы: Power Point. | 20 |
| 2 | 2005-2006: Замок зажигания (RUN/START, RUN/ACC, START) | 25 |
| 2 | 2007-2008: Лунная крыша | 20 |
| 2 | 2009–2011 год: не используется. | — |
| 3 | 2003-2004 гг.: Подогрев сидений. | 25 |
| 3 | 2005-2011 гг.: Модуль управления силовым агрегатом (PCM) - поддержание работоспособности, вентиляция адсорбера (2007-2011) | 10 |
| 4 | 2003–2004: Хорнз | 15 |
| 4 | 2005-2011 гг.: Подача топливного реле | 20 |
| 5 | 2003-2004 гг.: Топливный насос | 20 |
| 5 | 2005-2011 гг.: Модуль задней пневматической подвески (RASM), VASM (2005-2008) | 10 |
| 6 | 2003: не используется 2004-2011: Регулятор генератора | 15 |
| 7 | 2003-2004 гг.: Люк на крыше | 25 |
| 7 | 2005-2011 гг.: Релейная подача PCM | 30 |
| 8 | Модуль двери водителя (DDM), Дверные замки (2007-2008) | 20 |
| 9 | 2003–2004 год: не используется. 2005-2011 гг.: Питание реле катушки зажигания | 15 |
| 10 | 2003–2004 год: не используется. 2005-2011 гг.: Релейная подача звукового сигнала | 20 |
| 11 | 2003–2004: Дневные ходовые огни. | 20 |
| 11 | 2005–2011: питание реле муфты кондиционера. | 15 |
| 12 | 2003–2004 год: не используется. | — |
| 12 | 2005-2006: Аудио | 25 |
| 12 | 2007-2011: Аудио (сабвуфер) | 20 |
| 13 | 2003–2004 год: не используется. 2005-2011 гг.: Розетка на приборной панели. | 20 |
| 14 | 2003–2004 год: не используется. 2005-2011 гг.: Выключатель стоп-сигналов | 20 |
| 15 | 2003–2004 год: не используется. | — |
| 15 | 2005-2006: Подогрев сидений. | 20 |
| 15 | 2007-2011: противотуманные фары | 15 |
| 16 | 2003–2004 год: не используется. | — |
| 16 | 2005: модуль дневных ходовых огней (ДХО). | 20 |
| 16 | 2006: Противотуманные фары | 15 |
| 16 | 2007-2011: Подогрев сидений. | 20 |
| 17 | Не используется | — |
| 18 | Не используется | — |
| 19 | Модуль управления силовым агрегатом (PCM (2003-2004 гг.)), топливные форсунки | 15 |
| 20 | PCM, HEGO (2003-2004 гг.), датчик массового расхода воздуха (MAF) (2005-2006), IAT (2006) | 15 |
| 21 | 2003–2004 год: не используется. 2005-2011 гг.: Нагрузки и датчики трансмиссии. | 15 |
| 22 | Не используется | — |
| 23 | Не используется | — |
| 24 | 2003–2004 год: не используется. | — |
| 24 | 2005: Отключение радио | 5 |
| 24 | 2006: Отключение радио | — |
| 24 | 2005-2011 гг.: Зеркала с подогревом, Индикатор обогрева заднего стекла. | 10 |
| 101 | 2003–2004: Замок зажигания, соленоид стартера через реле стартера, предохранители IP 7, 9, 12 и 14. | 30 |
| 101 | 2005-2011 гг.: питание реле вентилятора | 40 |
| 102 | Охлаждающий вентилятор | 50 |
| 103 | 2003–2004: Мотор вентилятора. | 40 |
| 103 | 2005–2006: Блок предохранителей приборной панели (I/P) №1 (предохранители I/P 19 (2004), 23, 25, 27 и 31) | 50 |
| 103 | 2007–2011: Блок предохранителей приборной панели (I/P) №1, предохранители I/P 10, 12, 14, 16 и 18. | 50 |
| 104 | 2003-2004 гг.: Реле подсветки с подогревом | 40 |
| 104 | 2005–2006: Блок предохранителей приборной панели (I/P) №2 (предохранители I/P 1, 3, 5, 7 и 9) | 40 |
| 104 | 2007–2011: Блок предохранителей приборной панели (I/P) №2 (предохранители I/P 2, 4, 6, 8, 19, 21, 23 и 25) | 50 |
| 105 | 2003: силовое реле PCM | 30 |
| 105 | 2004: Реле питания PCM, диагностический разъем, предохранители PDB 19 и 20, реле муфты кондиционера, реле модуля топливного насоса | 30 |
| 105 | 2005-2011 гг.: Питание реле стартера | 30 |
| 106 | Антиблокировочная тормозная система (АБС) | 40 |
| 107 | 2003–2004 год: не используется. | — |
| 107 | 2005-2011 гг.: Питание реле обогревателя заднего стекла | 40 |
| 108 | 2003–2004 год: не используется. | — |
| 108 | 2005–2006: Люк на крыше | 20 |
| 108 | 2007–2008 год: не используется. | — |
| 108 | 2009–2011: прикуриватель. | 20 |
| 109 | 2003–2004 год: не используется. | — |
| 109 | 2005–2011: модуль антиблокировочной тормозной системы (ABS). | 20 |
| 110 | 2003–2004 год: не используется. 2005-2011 гг.: Модуль стеклоочистителя | 30 |
| 111 | Не используется | — |
| 112 | 2003: Замок зажигания | 50 |
| 112 | 2004: Подача питания замка зажигания на предохранители IP 4, 6, 8, 11, 13, 15, 17, 20, 22 и 28. | 50 |
| 112 | 2005-2011 гг.: Компрессор пневматической подвески | 30 |
| 113 | 2003-2004 гг.: Подвод предохранителей IP 3, 5, 21, 23, 25, 27 2005–2011 год: не используется. | 50 |
| 114 | 2003-2004 гг.: Рулевое управление VAP, Компрессор пневмоподвески, Комбинация приборов 2005–2011 год: не используется. | 30 |
| 115 | 2003–2004: питание замка зажигания на предохранители IP 16 и 18. 2005–2011 год: не используется. | 50 |
| 116 | 2003-2004 гг.: Дворники 2005–2011 год: не используется. | 30 |
| 117 | Не используется | — |
| 118 | 2003–2004 годы: АБС 2005–2011 год: не используется. | 20 |
| 401 | 2003–2004 год: не используется. | — |
| 601 | 2003–2004 год: не используется. 2005–2011: Автоматический выключатель: сиденья с электроприводом, поясничный подпор, крышка багажника. | 20 |
| 602 | 2003–2004: Автоматический выключатель: регулируемые педали, сиденье с электроприводом, замки, крышка багажника, поясничная опора. | 20 |
| 602 | 2005–2011: Автоматический выключатель: питание реле стеклоподъемников (RUN/ACC) | 20 |
| Реле | ||
| 201 | 2003–2004: Хорн 2005-2011 гг.: Муфта кондиционера | |
| 202 | 2003-2004 гг.: Модуль управления силовым агрегатом (PCM) 2005–2011 год: не используется. | |
| 203 | 2003-2004 гг.: Топливный насос 2005-2011 гг.: Катушка зажигания | |
| 204 | 2003-2004 гг.: Муфта кондиционера 2005-2011 гг.: Модуль управления силовым агрегатом (PCM) | |
| 205 | 2003–2004: переключатель контроля тяги. 2005: не используется 2006-2011: Противотуманные фары | |
| 206 | 2003–2004 год: не используется. 2005-2011 гг.: Топливо | |
| 207 | Не используется | |
| 208 | 2003-2004 гг.: Люк на крыше 2005–2011 год: не используется. | |
| 209 | 2003–2004 год: не используется. 2005–2011: Хорн | |
| 301 | 2003–2004: Мотор вентилятора. 2005–2011: Стартер | |
| 302 | 2003-2004 гг.: соленоид стартера 2005-2011 гг.: Воздушный компрессор (пневматическая подвеска) | |
| 303 | 2003-2004 гг.: Воздушный компрессор (пневматическая подвеска) 2005-2011 гг.: Мотор вентилятора. | |
| 304 | 2003-2004 гг.: Задняя разморозка 2005-2006: Электростеклоподъемники (RUN/ACC) 2007-2011: Размораживание заднего стекла. | |
| Диоды | ||
| 501 | 2003-2004 гг.: Модуль управления силовым агрегатом (PCM) 2005-2008: Муфта кондиционера 2009–2011 год: не используется. | |
| 502 | 2003: не используется 2004: Муфта кондиционера 2005-2011 гг.: Модуль управления силовым агрегатом (PCM) | |
| 503 | 2003–2004 год: не используется. 2005–2007: Звуковой сигнал, дверная защелка 2008–2011 год: не используется. |
