Предохранители и реле Mercury Marauder (2003-2004)
Схемы относятся к указанным годам и вариантам Mercury Marauder (2003-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Marauder 2003-2004 гг.
Предохранители прикуривателя (розетка) в Mercury Marauder Это предохранитель № 25 в блоке предохранителей панели приборов и предохранитель № 2 (разъем питания) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

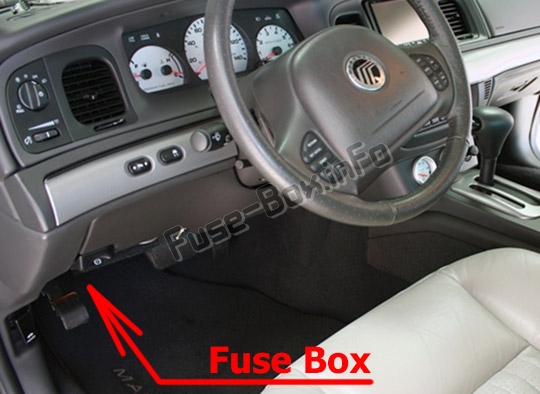

Расположение блока предохранителей
Блок предохранителей расположен под левой стороной приборной панели.

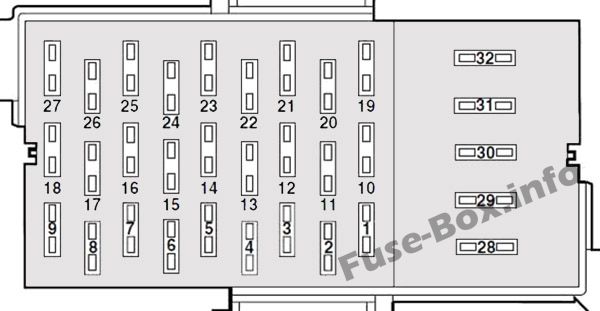

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Аудио, CD-чейнджер | 15 |
| 2 | Аудио | 5 |
| 3 | Зеркала | 7,5 |
| 4 | Подушки безопасности | 10 |
| 5 | Не используется | — |
| 6 | Модуль сигнальных ламп комбинации приборов, переключатель управления ускоренной передачей, модуль управления освещением (LCM), приборная панель, аналоговая панель | 15 |
| 7 | Модуль двери водителя (DDM), аудиосистема (старт) | 10 |
| 8 | Реле питания модуля управления трансмиссией (PCM), свечи зажигания, конденсатор радиопомех, пассивная противоугонная система (PATS) | 25 |
| 9 | Датчик диапазона передачи | 5 |
| 10 | Обогрев заднего стекла, Обогрев зеркал | 10 |
| 11 | Реле индикатора контроля тяги (только ABS с системой контроля тяги) | 5 |
| 12 | Многофункциональный переключатель поворотников/аварийки | 15 |
| 13 | Аудио (Бег/Акки) | 5 |
| 14 | Антиблокировочная тормозная система (ABS), комбинация приборов | 10 |
| 15 | Регулятор скорости, LCM, часы, реле электровентилятора EATC, подсветка выключателя замка двери, люк в крыше, выключатель обогрева сиденья | 15 |
| 16 | Фонари заднего хода, Блокировка переключения передач, Модуль ДХО, VAP-управление, Электронное дневное/ночное зеркало, Потолочная консоль, Пневматическая подвеска, Климат-контроль, Модуль звуковой сигнализации, Модуль обогрева сиденья, DDM, Фонари заднего хода | 15 |
| 17 | Мотор стеклоочистителя | 7,5 |
| 18 | Противотуманные фары | 15 |
| 19 | Стоп-сигналы, сигнал торможения для PCM, ABS и модуля управления скоростью, DDM | 15 |
| 20 | Не используется | — |
| 21 | LCM для габаритных огней и освещения салона, датчик Autolamp/Sunload | 15 |
| 22 | Сервопривод управления скоростью, многофункциональный переключатель аварийной сигнализации, выключатель тормоза, питание для предохранителя IP 19 | 20 |
| 23 | Модуль EATC, Комбинация приборов, Часы, LCM, Освещение салона, Выключатели дверных замков | 15 |
| 24 | Левый ближний свет | 10 |
| 25 | Зажигалка | 15 |
| 26 | Правый ближний свет | 10 |
| 27 | LCM для поворотников и фар дальнего света, вариант полицейского автомобиля | 25 |
| 28 | Электростеклоподъемники, ДДМ | 20 |
| 29 | Не используется | — |
| 30 | Не используется | — |
| 31 | Не используется | — |
| 32 | Не используется | — |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

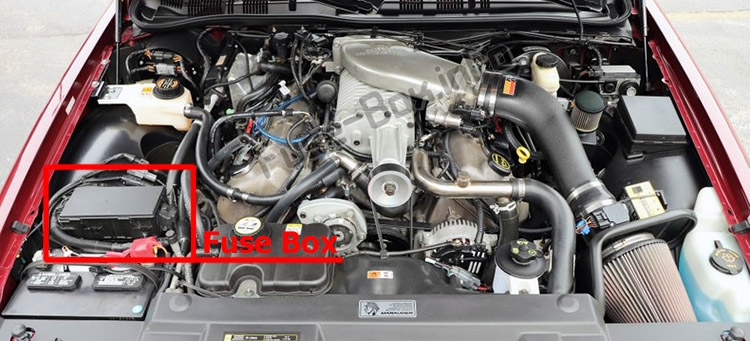

Расположение блока предохранителей
Блок распределения питания расположен в моторном отсеке (со стороны пассажира).

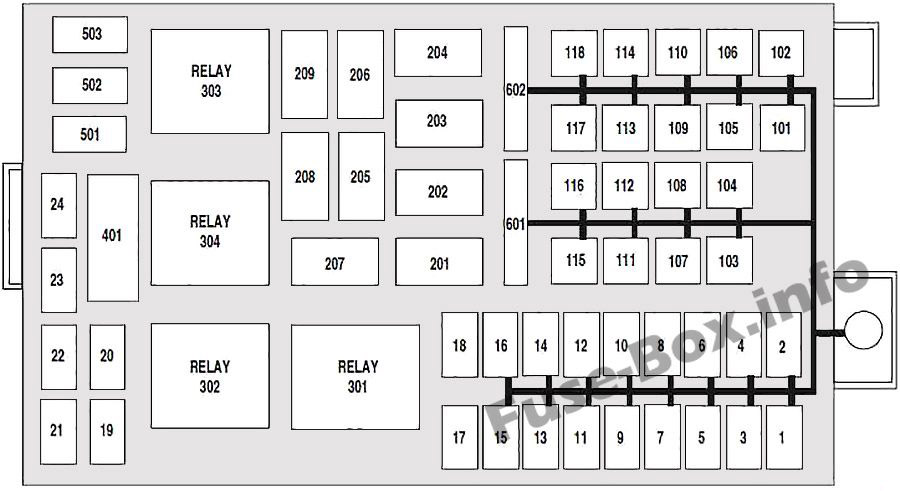

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Аудио | 25 |
| 2 | Силовая установка | 20 |
| 3 | Сиденья с подогревом | 25 |
| 4 | Рога | 15 |
| 5 | Топливный насос | 20 |
| 6 | 2004: Генератор | 15 |
| 7 | Люк | 25 |
| 8 | Модуль двери водителя (DDM) | 20 |
| 9 | Не используется | - |
| 10 | Не используется | — |
| 11 | Дневные ходовые огни | 20 |
| 12 | Не используется | — |
| 13 | Не используется | — |
| 14 | Не используется | — |
| 15 | Не используется | |
| 16 | Не используется | |
| 17 | Не используется | — |
| 18 | Не используется | — |
| 19 | Модуль управления силовым агрегатом (PCM), топливные форсунки | 15 |
| 20 | ПКМ, HEGO | 15 |
| 21 | Не используется | — |
| 22 | Не используется | — |
| 23 | Не используется | — |
| 24 | Не используется | — |
| 101 | Замок зажигания, соленоид стартера через реле стартера, предохранители IP 7, 9, 12 и 14 | 30 |
| 102 | Вентилятор охлаждения (двигатель) | 50 |
| 103 | Двигатель вентилятора | 40 |
| 104 | Реле подсветки с подогревом | 40 |
| 105 | Реле питания PCM, диагностический разъем, предохранители PDB 19 и 20, реле муфты кондиционера, реле модуля топливного насоса | 30 |
| 106 | Антиблокировочная тормозная система (АБС) | 40 |
| 107 | Не используется | — |
| 108 | Не используется | — |
| 109 | Не используется | - |
| 110 | Не используется | - |
| 111 | Не используется | - |
| 112 | Выключатель зажигания Питание выключателя зажигания к предохранителям IP 4, 6, 8, 11, 13, 15, 17, 20, 22 и 28 | 50 |
| 113 | Питает предохранители IP 3, 5, 21, 23, 25, 27 | 50 |
| 114 | VAP Рулевое управление, Компрессор пневмоподвески, Комбинация приборов | 30 |
| 115 | Замок зажигания | 50 |
| 116 | Дворники | 30 |
| 117 | Не используется | - |
| 118 | ABS | 20 |
| 401 | Не используется | — |
| 601 | Не используется | — |
| 602 | Регулируемые педали, Сиденье с электроприводом, Замки, Крышка багажника, Поясничная опора | 20 |
| Реле | ||
| 201 | Horn | |
| 202 | PCM | |
| 203 | Топливный насос | |
| 204 | Муфта кондиционера | |
| 205 | Переключатель контроля тяги | |
| 206 | Не используется | |
| 207 | Противотуманная фара | |
| 208 | Люк | |
| 209 | 2004: Отключение дальнего света противотуманными фарами. | |
| 301 | Двигатель вентилятора | |
| 302 | соленоид стартера | |
| 303 | Пневматическая подвеска | |
| 304 | Подсветка с подогревом | |
| Диоды | ||
| 501 | диод ПКМ | |
| 502 | 2004: муфта кондиционера | |
| 503 | Не используется |
